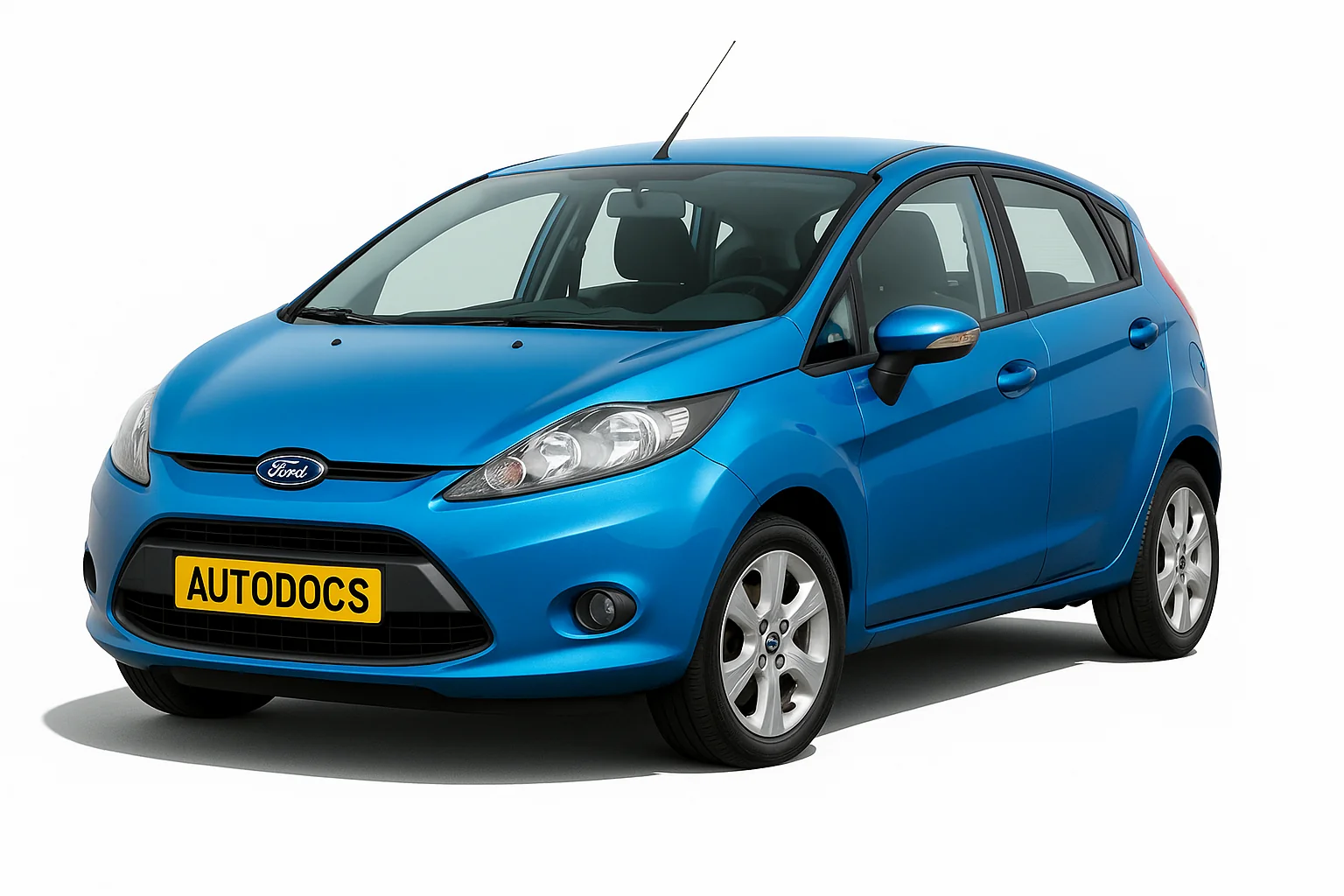

Ford Fiesta 6 го покоління випускався в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 роках MK6. За цей час автомобіль пройшов одні рестайлінг, який багато в чому змінив зовнішній вигляд. З 2015 року Ford Fiesta збиралася в Росії. Далі виробляється Ford Fiesta 7 го покоління 2018, 2019, 2020, 2021, 2022 році як mk7. У нашій публікації ви знайдете опис запобіжників і реле Форд Фієста 6 і 7 покоління зі схемами блоків і їхніми фотографіями. Окремо відзначимо запобіжник прикурювача. А наприкінці запропонуємо для скачування повне керівництво з експлуатації.
Виконання блоків і призначення елементів може відрізнятися від представленого і залежить від року випуску, рівня комплектації та країни поставки, особливо це стосується автомобілів зі США.
Зміст
Блок у салоні
Цей блок запобіжників розташований за бардачком. Для доступу до нього треба відкрити сам бардачок, натиснути на стінки з боків і змістити вниз.
Варіант 1
| № | A | Опис |
|---|---|---|
| 1 | 7.5 | Запалювання, датчик опадів, обігрів лобового скла |
| 2 | 10 | Вимикач стоп-сигналів |
| 3 | 7,5 | Ліхтарі заднього ходу, камера заднього виду (VP) |
| 4 | 7,5 | Коректор фар |
| 5 | 20 | Очищувач лобового скла |
| 6 | 15 | Очищувач заднього скла |
| 7 | 10 | Омивач лобового скла |
| 8 | 15 | Електрообладнання причепа 10А Система допомоги під час паркування (автомобілі, оснащені передньою системою допомоги під час паркування) |
| 9 | 10 | Система паркування |
| 10 | 7,5 | Підігрівач сидінь |
| 11 | - | |
| 12 | 10 | Система SRS - Модуль подушки безпеки |
| 13 | 10 | Система запалювання, електропідсилювач рульового керування (EPAS), щиток приладів, пасивна протиугінна система (PATS), ABS |
| 14 | 7,5 | PCM, важіль селектора передач, паливний насос |
| 15 | 7,5 | Аудіосистема, щиток приладів |
| 16 | 7,5 | Обігрівач дзеркал заднього виду на дверях |
| 17 | 15 | Система запалювання |
| 18 | 7,5 | Комбінація приладів |
| 19 | 15 | Діагностичний роз'єм (DLC) |
| 20 | 7,5 | Багатофункціональний дисплей, годинник, внутрішній сканер, панель систем опалення, вентиляції, кондиціонування повітря (HVAC) |
| 21 | 15 | Аудіосистема, Bluetooth |
| 22 | 20 | Прикурювач |
| 23 | 20 | Електрообладнання причепа |
| 24 | Резерв | |
| 25 | 30 | Електропривод склопідйомників |
| 26 | 30 | Обігрів вітрового скла, ліва сторона |
| 27 | 30 | Обігрів лобового скла, права сторона |
| Реле | ||
| R1 | Реле системи запалювання | |
За прикурювач відповідає запобіжник номер 22 на 20А.
Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 7,5 | Запалювання, датчик опадів, обігрів переднього скла |
| 2 | 10 | Вимикач стоп-сигналів |
| 3 | 7,5 | Ліхтарі заднього ходу |
| 4 | 7,5 | Коректор фар |
| 5 | 20 | Очищувач лобового скла |
| 6 | 15 | Очищувач заднього скла |
| 7 | 10 | Омивачі лобового скла |
| 8 | 15 | Електрообладнання причепа |
| 9 | 10 | Система паркування 15А Обігрів сидінь |
| 10 | 7,5 | Підігрівач сидінь 15А Обігрів сидінь |
| 11 | Резерв | |
| 12 | 10 | Система SRS |
| 13 | 10 | Система запалювання, електропідсилювач рульового керування (EPAS), щиток приладів, пасивна протиугінна система (PATS), ABS |
| 14 | 7,5 | PCM, важіль селектора передач, паливний насос |
| 15 | 7,5 | Аудіосистема, щиток приладів |
| 16 | 7,5 | Обігрівач дзеркал заднього виду на дверях |
| 17 | 15 | Система запалювання |
| 18 | Комбінація приладів | |
| 19 | 15 | Діагностичний роз'єм (DLC) |
| 20 | 7,5 | Багатофункціональний дисплей, годинник, внутрішній сканер, панель HVAC 20А Причіп |
| 21 | 15 | Аудіосистема, Bluetooth |
| 22 | 20 | Прикурювач7,5А Щиток приладів |
| 23 | 20 | Електрообладнання причепа 7,5А Багатофункціональний дисплей, годинник, внутрішній сканер, дефлектори системи опалення, панель кондиціонування повітря |
| 24 | 10 | SYNC, Bluetooth |
| 25 | 30 | Електропривод склопідйомників (передні вікна) |
| 26 | 30 | Лівий ланцюг вітрового скла, що обігрівається |
| 27 | 30 | Правий ланцюг вітрового скла, що обігрівається |
| 28 | 30 | Високоякісне електроживлення (автомобілі з системою авто-старт-стоп) |
| 29 | 20 | Задня електрична розетка |
| 30 | 20 | Прикурювач |
| 31 | 30 | Електропривод склопідйомників (задні вікна) |
| 32 | 30 | Обігрівач лобового скла |
| 33 | 30 | Обігрівач лобового скла |
| 34 | 20 | Дистанційне керування центральним замком (keyless entry) |
| 35 | 20 | Дистанційне керування центральним замком (keyless entry) |
| 36 | 15 | Заднє гніздо живлення, функція енергозбереження акумулятора |
| 37 | 15 | Допоміжне гніздо живлення в багажному відділенні |
| 38 | Резерв | |
| 39 | Резерв | |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 20 | Люк 7,5А Камера заднього виду |
| 43 | 10 | Система Active City Stop |
| 44 | 7,5 | Індикатор вимкнення надувної подушки безпеки пасажира |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| Реле | ||
| R1 | Запалювання | |
| R2 | Прикурювач, переднє додаткове гніздо електроживлення, переднє додаткове гніздо | |
| R3 | Резерв | |
| R4 | Система Active City Stop | |
| R5 | Обігрівач лобового скла | |
| R6 | Безключовий вхід (аксесуар) | |
| R7 | Безключовий вхід (запалювання) | |
| R8 | Заднє додаткове гніздо електроживлення або контроль сили струму акумуляторної батареї | |
| R9 | Резерв | |
| R10 | Резерв | |
| R11 | Резерв | |
| R12 | Резерв | |
Залежно від року випуску за прикурювач відповідають запобіжники 22 або 30 на 20А.
Варіант 3
| № | A | Позначення |
|---|---|---|
| F1 | 15 | Замок запалювання |
| F2 | 7,5 | Внутрішнє дзеркало з автоматичним затемненням. Автоочисники. Керування реле нагрівача |
| F3 | 7,5 | Приладовий щиток |
| F4 | 7,5 | Вимикач де активації подушки безпеки пасажира. Система виявлення пасажирів |
| F5 | 15 | Додатковий бортовий діагностичний блок керування A |
| F6 | 10 | Ліхтарі заднього ходу |
| F7 | 7,5 | Приладовий щиток. Інформаційно-розважальний дисплей |
| F8 | 7,5 | Люк |
| F9 | 20 | Віддалений вхід без ключа. Віддалений запуск без ключа |
| F10 | 15 | Аудіосистема. Модуль SYNC |
| F11 | 20 | Двірники |
| F12 | 7,5 | Клімат-контроль |
| F13 | 15 | Склоочисник заднього скла |
| F14 | 20 | Віддалений вхід без ключа. Віддалений запуск без ключа |
| F15 | 15 | Двірники |
| F16 | 5 | Зовнішні дзеркала заднього виду. Електричні склопідйомники |
| F17 | 15 | Сидіння з підігрівом |
| F18 | 10 | Стоп-сигнали |
| F19 | 7,5 | Приладовий щиток |
| F20 | 10 | Подушки безпеки |
| F21 | 7,5 | Електронний підсилювач рульового керування. Приладовий щиток. Запалювання. Двірники. Пасивна протиугінна система |
| F22 | 7,5 | Датчик положення педалі акселератора. Модуль керування трансмісією. Антиблокувальна гальмівна система. Допомога під час стабілізації |
| F23 | 7,5 | Блок керування трансмісією |
| F24 | 7,5 | Аудіосистема |
| F25 | 7,5 | Зовнішні дзеркала з підігрівом |
| F26 | 7,5 | Система центрального замка |
| F27 | Не використовується | |
| F28 | Не використовується | |
| F29 | Не використовується | |
| F30 | Не використовується | |
| F31 | 30 | Задні склопідйомники |
| F32 | 20 | Звуковий оповіщувач із резервним акумулятором. Задні допоміжні розетки ззаду |
| F33 | 20 | Передні допоміжні розетки передні |
| F34 | 30 | Передні склопідйомники |
| F35 | 20 | Люк |
| F36 | Не використовується | |
| Реле: | ||
| R1 | Реле запалювання | |
| R2 | Не використовується | |
| R3 | Не використовується | |
| R4 | Сидіння водія з підігрівом | |
| R5 | Пасажирське сидіння з підігрівом | |
| R6 | Додатковий режим дистанційного запуску без ключа | |
| R7 | Режим запалювання - дистанційний запуск без ключа | |
| R8 | Звуковий оповіщувач із резервним акумулятором. Економія заряду батареї | |
| R9 | Додаткова затримка | |
Блок під капотом
Знаходиться з лівого боку, під захисною кришкою, на зворотному боці якої буде нанесено актуальну схему.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | 30 / 40 | ABS |
| 2 | 40 | Модуль ABS ESP 60А Вентилятор системи охолодження |
| 3 | 30 / 40 | Вентилятор системи охолодження |
| 4 | 30 | Електродвигун вентилятора обігрівача |
| 5 | 60 | Блок запобіжників і реле в салоні |
| 6 | 30 | Модуль керування додатковим обладнанням (BCM) |
| 7 | 60 | Блок запобіжників і реле в салоні |
| 8 | 60 | Свічки розжарювання 50А Автоматична коробка передач |
| 9 | 60 | Обігрівач лобового скла |
| 10 | Резерв | |
| 11 | 30 | Реле стартера |
| 12 | 10 | Дальнє світло лівої фари |
| 13 | 10 | Дальнє світло правої фари |
| 14 | 10 | Ближнє світло лівої фари або Насос охолоджувальної рідини |
| 15 | 10 | Ближнє світло правої фари або Котушки запалювання |
| 16 | 15 | Модуль керування силовим агрегатом (PCM), високо- і низько-швидкісний режим вентилятора охолодження |
| 17 | 15 | Підігріваються кисневі датчики (HEGO) (бензинові двигуни) 20А Модуль електроживлення (дизельні двигуни) |
| 18 | 10 | Електронний блок керування КПП |
| 19 | 7,5 | Компресор системи кондиціонування повітря |
| 20 | Резерв | |
| 21 | 7,5 | Вентилятор системи охолодження (1.6L Duratorq-TDCi) |
| 22 | 15 | Живлення органів керування зовнішнім освітленням від акумуляторної батареї |
| 23 | 15 | Протитуманні фари |
| 24 | 15 | Покажчики повороту |
| 25 | 10 | Лампи системи освітлення в денний час 15А Ліва сторона зовнішнього освітлення |
| 26 | 7,5 | Електропривод дзеркал заднього виду 15А Права сторона зовнішнього освітлення |
| 27 | 7.5 | PCM Модуль керування силовим агрегатом |
| 28 | 20 | Модуль ABS, ESP |
| 29 | 10 | Електромагнітна муфта компресора кондиціонера |
| 30 | - | |
| 31 | - | |
| 32 | 20 | Звуковий сигнал, функція енергозбереження акумулятора, без ключового модуля |
| 33 | 20 | Обігрівач заднього скла |
| 34 | 20 | Реле паливного насоса, підігрівач дизельного палива |
| 35 | 15 | Система сигналізації першої категорії |
| 36 | 7,5 | Контролер автоматичної коробки передач |
| 37 | 25 | Ліва сторона модуля передніх дверей |
| 38 | 25 | Права сторона модуля передніх дверей |
| 39 | 25 | Ліва сторона модуля задніх дверей |
| 40 | 25 | Права сторона модуля задніх дверей |
| Реле | ||
| 1 | Вентилятор системи охолодження | |
| 2 | Обігрівається лобове скло, Реле свічок розжарювання | |
| 3 | Модуль регулювання потужності, Реле системи керування двигуном | |
| 4 | Реле дальнього світла фар | |
| 5 | Реле ближнього світла фар | |
| 6 | Реле системи освітлення в денний час | |
| 7 | Електродвигун вентилятора системи охолодження двигуна | |
| 8 | Стартер | |
| 9 | Муфта компресора системи кондиціонування | |
| 10 | Реле протитуманних фар | |
| 11 | Паливний насос, підігрівач дизельного палива | |
| 12 | Ліхтар заднього ходу | |
| 13 | Вентилятор обігрівача | |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 60 | Допомога під час стабілізації. |
| 1 | 40 | Антиблокувальна гальмівна система (за наявності) |
| 2 | 40 | Модуль керування коробкою передач. |
| 3 | 40 | Охолоджувальний вентилятор. |
| 3 | 60 | Модуль охолоджувального вентилятора (1,0 л і 1,6 л EcoBoost) |
| 4 | 40 | Двигун вентилятора. |
| 5 | 60 | Живлення блоку запобіжників у салоні. |
| 6 | 30 | Система центрального замка. |
| 7 | 60 | Замок запалювання. |
| 8 | 60 | Модуль керування трансмісією. |
| 9 | 40 | Модуль стабілізації. |
| 10 | 30 | Блокування запуску двигуна. |
| 11 | 30 | Паливна система. |
| 12 | 60 | Електричні склопідйомники. |
| 13 | 60 | Високошвидкісний вентилятор охолодження (1,0 л EcoBoost) |
| 14 | Не використовується. | |
| 15 | Не використовується. | |
| 16 | Не використовується. | |
| 17 | 20 | Дальнє світло. |
| 18 | 15 | Модуль керування трансмісією. |
| 19 | 20 | Передні протитуманні фари. |
| 20 | 15 | Система викидів. |
| 21 | 75 | Дальнє світло. |
| 22 | 15 | Котушка запалювання. |
| 22 | 20 | Котушка запалювання (1.0 л і 1.6 л EcoBoost) |
| 23 | 15 | Праві зовнішні ліхтарі. |
| 24 | 10 | Система викидів. |
| 25 | 15 | Ліві зовнішні ліхтарі. |
| 26 | 20 | Сигнал. Звуковий оповіщувач із резервним акумулятором. Внутрішні світильники. |
| 27 | 7,5 | Модуль системи холодного запуску двигуна (1,6 л Flex-fuel) |
| 27 | 15 | Помпа. Активна решітка-жалюзі. (1,0 л EcoBoost) |
| 28 | 15 | Покажчики повороту. |
| 29 | 20 | Стиснений природний газ, модуль контролю палива (за наявності) |
| 30 | 10 | Муфта кондиціонера. |
| 31 | Не використовується. | |
| 32 | 7,5 | Модуль керування трансмісією. Блок керування трансмісією. |
| 33 | 10 | Паливні форсунки. |
| 33 | 7,5 | Датчик масової витрати повітря (1,0 л і 1,6 л EcoBoost) |
| 34 | 30 | Зовнішні дзеркала з підігрівом. |
| 35 | 10 | Ліва протитуманна фара. |
| 36 | 10 | Права протитуманна фара. |
| 37 | 10 | Ліве дальнє світло. |
| 38 | 10 | Праве дальнє світло. |
| 39 | Не використовується. | |
| 40 | Не використовується. | |
| 41 | Не використовується. | |
| 42 | Не використовується. | |
| 43 | Не використовується. | |
| 44 | Не використовується. | |
| 45 | Не використовується. | |
| 46 | Не використовується. | |
| Реле | ||
| R1 | Паливна система на стисненому природному газі. | |
| R2 | Не використовується. | |
| R3 | Модуль керування трансмісією. | |
| R4 | Двигун вентилятора. | |
| R5 | Вентилятор охолодження (за наявності) | |
| R6 | Муфта кондиціонера. | |
| R7 | Високошвидкісний вентилятор охолодження (1,0 л і 1,6 л EcoBoost) | |
| R8 | Не використовується. | |
| R9 | Блокування запуску двигуна. | |
| R10 | Дальнє світло. | |
| R11 | Передні протитуманні фари. | |
| R12 | Ліхтар заднього ходу (6-ступінчаста коробка передач PowerShift) | |
| R13 | Паливний насос. | |
| R14 | Не використовується. | |
| R15 | Не використовується. | |
Варіант 3
| № | A | Позначення |
|---|---|---|
| F1 | 40 | Модуль антиблокувальної гальмівної системи. |
| F1 | 60 | Допомога під час стабілізації. Модуль антиблокувальної гальмівної системи. |
| F2 | 40 | Реле вентилятора охолодження. |
| F2 | 60 | Реле вентилятора системи охолодження (1,6 л Ecoboost) |
| F3 | 60 | Блок запобіжників у салоні. |
| F4 | 20 | Модуль керування кузовом. Електричні дверні замки. |
| F5 | Не використовується. | |
| F6 | 40 | Реле електродвигуна вентилятора. Двигун вентилятора. |
| F7 | Не використовується. | |
| F8 | Не використовується. | |
| F9 | 7,5 | Реле передніх протитуманних фар. Реле дальнього світла фар. |
| F10 | 15 | Модуль керування кузовом. Праві зовнішні ліхтарі. |
| F11 | 15 | Модуль керування кузовом. Ліві зовнішні ліхтарі. |
| F14 | Не використовується. | |
| F15 | Не використовується. | |
| F16 | Не використовується. | |
| F17 | Не використовується. | |
| F18 | Не використовується. | |
| F19 | 30 | Паливні форсунки. |
| F20 | Не використовується. | |
| F21 | 7,5 | Датчик масової витрати повітря (1,0 л і 1,6 л EcoBoost) |
| F21 | 10 | Паливні форсунки. |
| F22 | 15 | Модуль керування трансмісією. |
| F23 | 15 | Датчик положення розподілвалу. Датчик кисню з підігрівом. |
| F24 | 15 | Котушка запалювання (1.6L Sigma) |
| F24 | 20 | Котушка запалювання (1.0 л і 1.6 л EcoBoost) |
| F25 | 10 | Електромагнітний клапан регулювання фаз газорозподілу випускних клапанів. Електромагнітний клапан регулювання фаз газорозподілу впускних клапанів. Клапан продування адсорбера уловлювача парів палива. Котушка реле R57, R45 і R50. |
| F26 | 7,5 | Система ECSS (1,6 л гнучкого палива) |
| F26 | 15 | 1.0L EcoBoost: Активні жалюзі решітки радіатора, Водяний насос, Модуль керування кондиціонером. |
| F27 | Не використовується. | |
| F28 | Не використовується. | |
| F29 | Не використовується. | |
| F30 | Не використовується. | |
| F31 | Не використовується. | |
| F32 | 60 | Блок запобіжників у салоні. |
| F33 | 60 | Електричні склопідйомники. |
| F34 | 40 | Модуль керування коробкою передач (6-ступінчаста коробка передач PowerShift) |
| F34 | 60 | Високошвидкісний вентилятор охолодження (1,0 л EcoBoost) |
| F35 | 40 | Антиблокувальна гальмівна система з електронним контролем стійкості. |
| F36 | 30 | Блокування запуску двигуна. Соленоїд стартера. |
| F37 | 30 | Обігрів заднього скла. Зовнішні дзеркала з підігрівом. |
| F38 | 20 | Модуль керування кузовом. Економія заряду батареї. Сигнал. |
| F39 | 15 | Модуль керування кузовом. Покажчики повороту. |
| F40 | Не використовується. | |
| F41 | 10 | Муфта кондиціонера. |
| F42 | 7,5 | Модуль керування трансмісією. Модуль керування коробкою передач. Клапан продування адсорбера уловлювача парів палива. |
| F48 | 10 | Ліва передня протитуманна фара. |
| F49 | 10 | Фара протитуманна передня права передня. |
| F55 | 10 | Ліве дальнє світло. |
| F56 | 10 | Праве дальнє світло. |
| Реле | ||
| R12 | Реле модуля керування силовим агрегатом. | |
| R13 | Реле дальнього світла фар. | |
| R43 | Не використовується. | |
| R44 | Реле передніх протитуманних фар. | |
| R45 | Реле муфти кондиціонера. | |
| R46 | Не використовується. | |
| R47 | Реле паливного насоса. | |
| R50 | Високошвидкісний вентилятор охолодження (1,0 л і 1,6 л EcoBoost) | |
| R51 | Реле блокування пуску. | |
| R52 | Реле електродвигуна вентилятора. | |
| R53 | Не використовується. | |
| R54 | Ліхтар заднього ходу. | |
| R57 | Реле вентилятора охолодження. | |
Керівництво Ford Fiesta 6
Не знайшли відповідь на своє запитання? Більше інформації про ремонт і обслуговування Форд Фієста 6-го покоління ви знайдете в цьому посібнику: "скачати".
