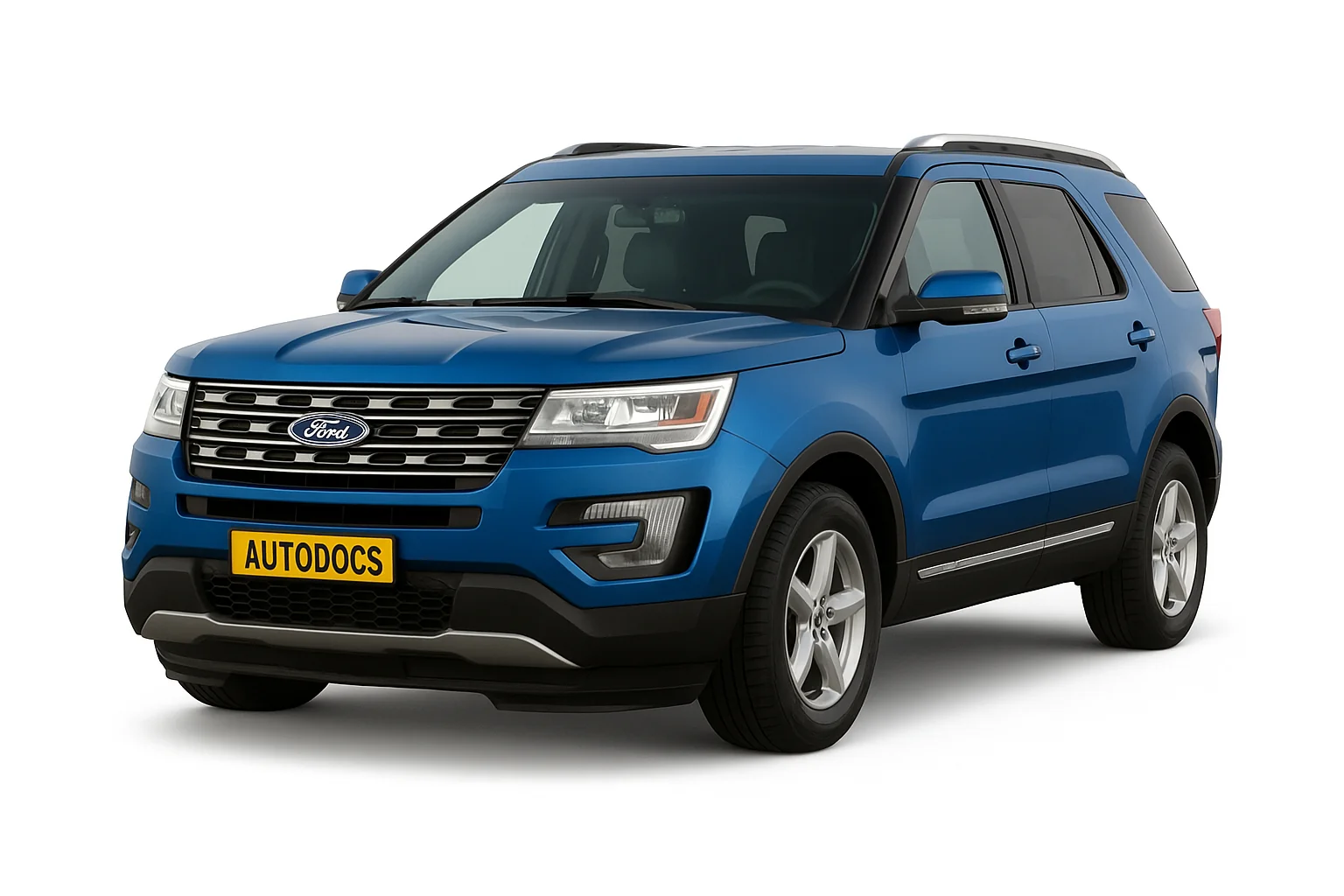

Ford Explorer – середньорозмірний кросовер. Випускається з 1990 року до теперішнього часу у п'яти поколіннях. У даному матеріалі ми покажемо опис блоків запобіжників та реле форд експлорер 5 го покоління, що випускався в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2219. За цей період форд експлорер проходив оновлення двічі.
Виробник залишає за собою право на внесення змін до технічних характеристик, специфікацій та комплектацій будь-якої моделі, тому немає одного загального опису для всіх автомобілів форд експлорер. Звіряйте призначення елементів зі своєю технічною документацією, а в разі утруднення зверніться до дилера.
Блок у салоні
Він знаходиться під панеллю приладів з боку водія та закритий захисною кришкою.
На ній також буде нанесено актуальну схему.
Варіант 1
Для автомобілів, що випускалися до 2015 року.
Схема
Опис
| 1 | 30А Склопідйомник переднього вікна з боку водія з функцією “одне натискання” |
| 2 | 15А Не використовується (запасний) |
| 3 | 30А Склопідйомник переднього вікна з боку пасажира з функцією “одне натискання” |
| 4 | 10А Ліхтарі внутрішнього освітлення, що включаються за запитом (стельова консоль, другий ряд, багажне відділення), лампа ящика рукавички, підсвічування складання сидінь другого і третього ряду, підсвічування протисонячних козирків |
| 5 | 20А Підсилювач |
| 6 | 5А Резерв |
| 7 | 7,5А Живлення логічного модуля запам'ятовування положення сидіння |
| 8 | 10А Резерв |
| 9 | 10А 4-дюймовий дисплей радіо (SYNC), логічний модуль підйомних задніх дверей з електроприводом, електронна панель обробки |
| 10 | 10А Реле режиму роботи/режиму живлення допоміжного обладнання (склоочисники, склоомивач заднього скла), датчик дощу |
| 11 | 10А Приладова панель, проектований дисплей на вітровому склі |
| 12 | 15А Лампи освітлення підніжок (стельова консоль, другий ряд, багажне відділення), лампи підсвічування нижньої сторони, світлодіод відсіку на консолі, фонове підсвічування |
| 13 | 15А Лампи правого покажчика повороту/ лампи правих покажчиків повороту/ стоп-сигналів причепа (ТТ) |
| 14 | 15А Лампи лівого покажчика повороту, лампи лівих покажчиків повороту/ стоп-сигналів причепа (ТТ) |
| 15 | 15А Ліхтарі заднього ходу, стоп-сигнали, додатковий стоп-сигнал |
| 16 | 10А Фари ближнього світла (праві) |
| 17 | 10А Фари ближнього світла (ліві) |
| 18 | 10А Підсвічування клавіатури, система блокування вибору передач при відпущеній педалі гальма (BSI), індикатор роботи кнопки запуску, пасивна протиугінна система (PATS), запуск модуля управління трансмісією (РСМ), подача живлення для переміщення заднього сидіння по висоті |
| 19 | 20А Живлення пам'яті сидіння |
| 20 | 20А Замки |
| 21 | 10А Інтелектуальний доступ (IA), Клавіатура |
| 22 | 20А Реле звукового сигналу |
| 23 | 15А Модуль управління рульовим колесом, інтелектуальний доступ (IA), перемикач фар |
| 24 | 15А Роз'єм передачі даних, модуль керування рульовим колесом |
| 25 | 15А Зняття блокування дверей багажного відділення |
| 26 | 5А Радіочастотний модуль |
| 27 | 20А Модуль інтелектуального доступу |
| 28 | 15А Замок запалювання, запуск кнопкою |
| 29 | 20А Радіо, модуль глобальної системи позиціонування (GPS) |
| 30 | 15А Передні габаритні ліхтарі |
| 31 | 5А Контролер гальмівної системи причепа |
| 32 | 15А Гніздо живлення змінного струму 110 В, дзеркало з електроприводом, що складається, дзеркала з електроприводом, склопідйомник передніх вікон з функцією «одне натискання», підсвічування замків дверей, підсвічування перемикача пам'яті |
| 33 | 10А Датчик системи розпізнавання присутності водія та пасажира |
| 34 | 10А Монітор «мертвих зон», камера заднього виду, система контролю простору позаду автомобіля |
| 35 | 5А дисплей на вітровому склі, датчик вологості системи клімат-контролю, система підстроювання під рельєф місцевості, перемикач системи допомоги при спуску з гори, датчик перемикача фар |
| 36 | 10А Обігрів рульового колеса |
| 37 | 10А Модуль управління утримуючою системою подушок та ременів безпеки |
| 38 | 10А Дзеркало заднього виду з автоматичним затемненням, електролюк |
| 39 | 15А Шторки ліхтарів далекого світла |
| 40 | 10А Задні ліхтарі габаритні, ліхтарі освітлення номерного знака, габаритні ліхтарі причепа |
| 41 | 7,5А Скасування підвищувальної передачі, режим буксирування/перевезення вантажів |
| 42 | 5А Резерв |
| 43 | 10А Резерв |
| 44 | 10А Резерв |
| 45 | 5А Резерв |
| 46 | 10А Модуль клімат – контролю |
| 47 | 15А Протитуманні фари, живлення покажчиків повороту в правому та лівому дзеркалах |
| 48 | 30А Переривник ланцюга: Електро склопідйомники задніх вікон, електро склопідйомник пасажирського вікна, опускання одним натисканням (тільки з боку водія), вимикач склопідйомника дверей водія |
| 49 | Реле затримки вимикання електроживлення допоміжного обладнання (блок управління системами кузова) |
Варіант 2
Для автомобілів, що вироблялися з 2015 року.
Схема
Позначення
| 1 | 10А Лампи салону, Система запобігання розряду акумуляторної батареї |
| 2 | 7,5А Перемикач керування сидіння із запам'ятовуванням положення (з електроприводом) |
| 3 | 20А Реле розблокування дверей водія |
| 4 | 5А Додатковий електронний контролер гальма |
| 5 | 20А Модуль заднього сидіння, що обігрівається |
| б | Резерв |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | 5А Клавіатура безключового входу Securicode, Задні двері, що піднімаються, з автоматичним відкриттям |
| 11 | 5А Модуль системи керування мікрокліматом ззаду |
| 12 | 7,5А Модуль системи керування мікрокліматом спереду |
| 13 | 7,5А Панель приладів Інтелектуальний канал передачі даних, Модуль системи управління рульовою колонкою |
| 14 | Резерв |
| 15 | 10А Живлення роз'єму інтелектуального каналу передачі даних, Стельовий дисплей |
| 16 | Резерв |
| 17 | 5А Панель обробки з електронікою |
| 18 | 5А Кнопка запуску автомобіля, Замок (вимикач) запалювання Блокування ключа |
| 19 | 7,5А Перемикач керування коробкою передач (функція буксирування) |
| 20 | Резерв |
| 21 | 5А Перемикач системи керування місцевістю, Стельовий дисплей, Датчик вологості |
| 22 | 5А Датчик класифікації водія/пасажира |
| 23 | 10А Ланцюг електроживлення затримки вимикання допоміжного обладнання, Вікна з електроприводом, Прозорий люк, Дзеркало реле, Інвертор постійного струму, Підсвічування перемикача управління вікном/люком |
| 24 | 20А Реле централізованого блокування |
| 25 | 30А Електродвигун лівого переднього вікна з інтелектуальним управлінням, Модуль дверей |
| 26 | 30А Електродвигун правого переднього вікна з інтелектуальним управлінням, Модуль дверей |
| 27 | 30А Люк |
| 28 | 20А Підсилювач Sony, 10-канальний |
| 29 | 30А Підсилювач Sony, 14-канальний |
| 30 | Резерв |
| 31 | Резерв |
| 32 | 10А SYNC, Модуль GPS, Дисплей, Радіочастотний радіоприймач |
| 33 | 20А Радіоприймач |
| 34 | 30А Реле «робота/пуск» |
| 35 | 5А Модуль управління системи подушок та ременів безпеки |
| 36 | 15А Модуль попередження про зміну смуги руху, Автоматичне включення далекого світла, Електронні дзеркала, Задні сидіння, що обігріваються |
| 37 | 20А Рульове колесо з підігрівом |
| 38 | 30А Електродвигун лівого переднього вікна, Двигуни заднього вікна з електроприводом |
Блок під капотом
Він знаходиться рябом з акумуляторною батареєю та закритий захисною кришкою.
Варіант 1
Для автомобілів, що випускалися до 2015 року.
Фото – приклад
Схема
Призначення
Запобіжники
| 1 | Резерв |
| 2 | Резерв |
| 3 | 30А Модуль керування системою гальмування причепа |
| 4 | 30А Склоочисники, омивач вітрового скла |
| 5 | 50А Насос антиблокувальної системи гальм (ABS) |
| 6 | Резерв |
| 7 | 30А Задні двері, що піднімаються, з електроприводом |
| 8 | 20А Прозорий люк |
| 9 | 20А Гніздо живлення 2 (задня консоль) |
| 16 | Резерв |
| 17 | 40А Гніздо живлення змінного струму 110 В |
| 18 | 40А Електродвигун переднього вентилятора обдування |
| 19 | 30А Стартер |
| 20 | 20А Гніздо живлення 1 (прикурювач) |
| 21 | 20А Гніздо живлення 3 (багажне відділення) |
| 22 | 30А Модуль сидінь третього ряду |
| 23 | 30А Сидіння водія з електроприводом, модуль пам'яті |
| 24 | 30A Реле заряду акумуляторної батареї буксируемого причепа (ТТ) |
| 26 | 40A Обігрівач заднього скла, дзеркала, що обігріваються |
| 27 | 20A Ланцюг живлення (консоль) |
| 28 | 30A Клімат-контроль сидінь |
| 29 | 40A Ланцюг електроживлення режиму високої швидкості вентилятора 1 охолодження двигуна, первинний запобіжник режиму низької швидкості вентилятора 1 і 2 охолодження двигуна |
| 30 | 40A Запобіжник ланцюга режиму високої швидкості вентилятора 2 охолодження двигуна |
| 31 | 25А Вторинний запобіжник ланцюга режиму низької швидкості вентилятора 1 та 2 охолодження двигуна |
| 39 | 40А Електродвигун додаткового вентилятора обдування |
| 40 | Резерв |
| 41 | 30А Підігрів заднього ряду сидінь |
| 42 | 30А Сидіння пасажира |
| 43 | 40А Клапани ABS |
| 45 | 5А Датчик дощу |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
| 50 | 15А дзеркала, що обігріваються |
| 51 | Резерв |
| 56 | 15А Модуль керування коробкою передач |
| 57 | 20А Ліва фара з газорозрядною лампою високої інтенсивності |
| 58 | 10А Датчик генератора |
| 59 | 10А Перемикач вкл/викл гальма (ВГО) |
| 60 | 10А Дубліруючі ліхтарі причепа |
| 61 | 20А Розблокування сидіння другого ряду |
| 62 | 10А Муфта кондиціонера |
| 63 | 15А Лампи вказівників повороту/ стоп-сигналів причепа (ТТ) |
| 64 | 15А Задні склоочисники |
| 65 | 30А Паливний насос |
| 67 | 20А Живлення автомобіля (VPWR) 2 (елементи силового агрегату, що впливають на токсичність газів, що відпрацювали) |
| 68 | 20А VPWR 4 (котушки запалювання) |
| 69 | 20А VPWR 1 (РСМ) |
| 70 | 10А VPWR 3 (котушка), модуль системи приводу на всі колеса, змінне регулювання компресора системи кондиціювання (А/С) |
| 71 | Резерв |
| 72 | Резерв |
| 73 | Резерв |
| 74 | Резерв |
| 75 | Резерв |
| 76 | Резерв |
| 78 | 20А Права фара з газорозрядними лампами |
| 79 | 5А Система адаптивного круїз-контролю (АСС) |
| 80 | Резерв |
| 81 | Резерв |
| 82 | 15А Омивач заднього скла |
| 83 | Резерв |
| 84 | 20А Габаритні ліхтарі причепа |
| 85 | Резерв |
| 86 | 7,5А Постійне живлення РСМ, реле РСМ, електромагнітний клапан вентиляції адсорбера |
| 87 | 5А Обмотка пускового реле |
| 89 | 5А Котушка реле переднього вентилятора обдування, модуль електричного підсилювача рульового управління (EPAS) |
| 90 | 10А РСМ, ПММ, ЄСМ (двигун 2.0L) |
| 91 | 10А Режим «електроживлення допоміжного обладнання» |
| 92 | 10А Модуль ABS, заводське видалення та заправка |
| 93 | 5А Двигун заднього вентилятора обдування, обігрівач заднього скла, реле заряду батареї причепа, що буксирується (ТТ) |
| 94 | 30А Робота/пуск панелі запобіжників пасажирського салону |
| 95 | Резерв |
| 96 | Резерв |
| 97 | Резерв |
За прикурювачі та розетки відповідають запобіжники під номерами 9, 20 та 21 на 20А.
Реле
| 10 | Реле розблокування заднього сидіння третього ряду |
| 11 | Реле обігрівача заднього скла |
| 12 | Реле заряду акумуляторної батареї причепа, що буксирується. |
| 13 | Реле стартера |
| 14 | Реле режиму високої швидкості вентилятора 2 охолодження двигуна |
| 15 | Реле паливного насосу |
| 25 | Не використовується |
| 32 | Реле електродвигуна додаткового вентилятора. |
| 33 | Реле 2 режими низької швидкості вентилятора 1 та 2 охолодження двигуна |
| 34 | Реле електродвигуна вентилятора обдува |
| 35 | Реле режиму високої швидкості вентилятора 1 охолодження двигуна, реле 1 режиму низької швидкості вентилятора 1 та 2 охолодження двигуна |
| 36 | Не використовується |
| 37 | Реле правого покажчика повороту/ стоп-сигналу причепа |
| 38 | Реле ліхтаря заднього ходу причепа |
| 44 | Реле омивача заднього скла |
| 52 | Не використовується |
| 53 | Реле лівого покажчика повороту/стоп-сигналу причепа |
| 54 | Не використовується |
| 55 | Реле склоочисника |
| 66 | Реле модуля керування силовим агрегатом (РСМ) |
| 77 | Реле габаритних ліхтарів причепа |
| 88 | Пускове реле |
| 98 | Реле муфти кондиціонера компресора. |
Варіант 2
Для автомобілів, що вироблялися з 2015 року.
Схема
Розшифровка
Запобіжники
| 1 | 20А Живлення модуля керування силовим агрегатом |
| 2 | 20А Викиди двигуна (MIL) |
| 3 | 20А Котушка реле управління муфти кондиціювання повітря, VACC, Активний решітки жалюзі |
| 4 | 20А Котушки запалювання |
| 5 | Резерв |
| 6 | Резерв |
| 7 | Резерв |
| 8 | Резерв |
| 9 | Резерв |
| 10 | 15А дзеркала, що обігріваються |
| 12 | 40А Задня скло, що обігрівається |
| 13 | Резерв |
| 15 | 20А Живлення реле звукового сигналу |
| 16 | 10А Живлення реле муфти кондиціювання повітря |
| 22 | 25А Реле електричного вентилятора №2 |
| 23 | Резерв |
| 24 | Резерв |
| 25 | Резерв |
| 26 | 30А Клапани антиблокувальної системи гальм |
| 27 | 30А Живлення реле ланцюга заряду акумуляторної батареї причепа |
| 28 | Резерв |
| 30 | 10А Корекція нахилу світла фар |
| 31 | 10А Електропідсилювач рульового керування |
| 32 | 10А Модуль антиблокувальної системи гальм |
| 33 | 10А Модуль керування силовим агрегатом (ISPR) |
| 34 | 10А Система моніторингу сліпих зон, Система адаптивного круїз-контролю, Камера переднього огляду, Задня камера |
| 35 | Резерв |
| 41 | 40А Електродвигун заднього вентилятора обдування |
| 42 | Резерв |
| 43 | 40А Електродвигун переднього вентилятора обдування |
| 44 | 50А Шина модуля якості напруги |
| 45 | 40А Реле електричного вентилятора №1 |
| 46 | 30А Контролер гальм причепа |
| 47 | Резерв |
| 48 | 50А Шина RP1 блоку управління кузовними системами |
| 49 | Резерв |
| 50 | 50А Шина RP2 блоку управління кузовними системами |
| 51 | 50А Реле електричного вентилятора №3 |
| 52 | 60А Насос антиблокувальної гальмівної системи |
| 53 | Резерв |
| 54 | Резерв |
| 55 | Резерв |
| 56 | 40А Силовий інвертор |
| 57 | Резерв |
| 58 | Резерв |
| 59 | Резерв |
| 60 | 20А Розетка живлення (передній висувний відсік) |
| 61 | Резерв |
| 62 | 20А Розетка живлення (панель приладів) |
| 63 | 30А Паливний насос |
| 64 | Резерв |
| 65 | 20А Розетка живлення (2-й ряд) (без зарядного пристрою з роз'ємом USB) |
| 66 | Резерв |
| 67 | 20А Розетка живлення (багажне відділення) |
| 68 | Резерв |
| 69 | 30А Двері багажного відділення з електроприводом |
| 70 | 20А Ліві та праві фари гальма та вказівники повороту причепа |
| 71 | Резерв |
| 72 | 30А Сидіння з обігрівом та охолодженням |
| 73 | 30А Модуль сидіння водія, Живлення приводу сидіння водія |
| 74 | 30А Живлення приводу сидіння пасажира з електроприводом |
| 75 | 30А Електродвигун переднього склоочисника |
| 76 | Резерв |
| 77 | Резерв |
| 78 | 30А Реле блоку складного сидіння 3-го ряду з електроприводом |
| 79 | 30А Реле стартера |
| 80 | Резерв |
| 81 | 10А Реле ліхтаря заднього ходу причепа |
| 82 | 20А Замок кермової колонки |
| 83 | 10А Перемикач положення педалі гальма |
| 84 | Резерв |
| 85 | 5А Зарядний пристрій USB 2-го ряду (за наявності) |
| 86 | Резерв |
| 87 | Резерв |
| 88 | Резерв |
| 89 | Резерв |
| 90 | Резерв |
| 91 | Резерв |
| 92 | 15А Реле блоку мультиконтурного сидіння водія |
| 93 | 10А Датчик генератора |
| 94 | 15А Реле омивача заднього скла |
| 95 | 15А Реле очищувача заднього скла |
| 96 | 10А Живлення котушки реле модуля керування силовим агрегатом |
| 97 | 5А Датчик дощу |
| 98 | 20А Двигуни сидінь, що складаються 2-го ряду |
| 99 | 20А Реле габаритного ліхтаря причепа |
За прикурювачі та USB розетки відповідають запобіжники під номерами 60, 62, 65 та 67 на 20А та 85 на 5А.
Реле
| 11 | Реле вентилятора №3 електронної системи охолодження на правій стороні |
| 14 | Реле модуля керування силовим агрегатом |
| 17 | Реле заднього скла, що обігрівається, і дзеркал, що обігріваються. |
| 18 | Реле електродвигуна заднього вентилятора обдува |
| 19 | Не використовується |
| 20 | Реле вентилятора системи охолодження лівої сторони |
| 21 | Послідовне/паралельне реле вентиляторів системи охолодження |
| 29 | Реле «робота/пуск» |
| 36 | Реле електровентилятора |
| 37 | Реле ланцюга заряду акумулятора причепа |
| 38 | Реле муфти компресора кондиціювання повітря |
| 39 | Реле звукового сигналу |
| 40 | Не використовується |
Керівництво з експлуатації
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися у посібнику з експлуатації: “ завантажити ”
