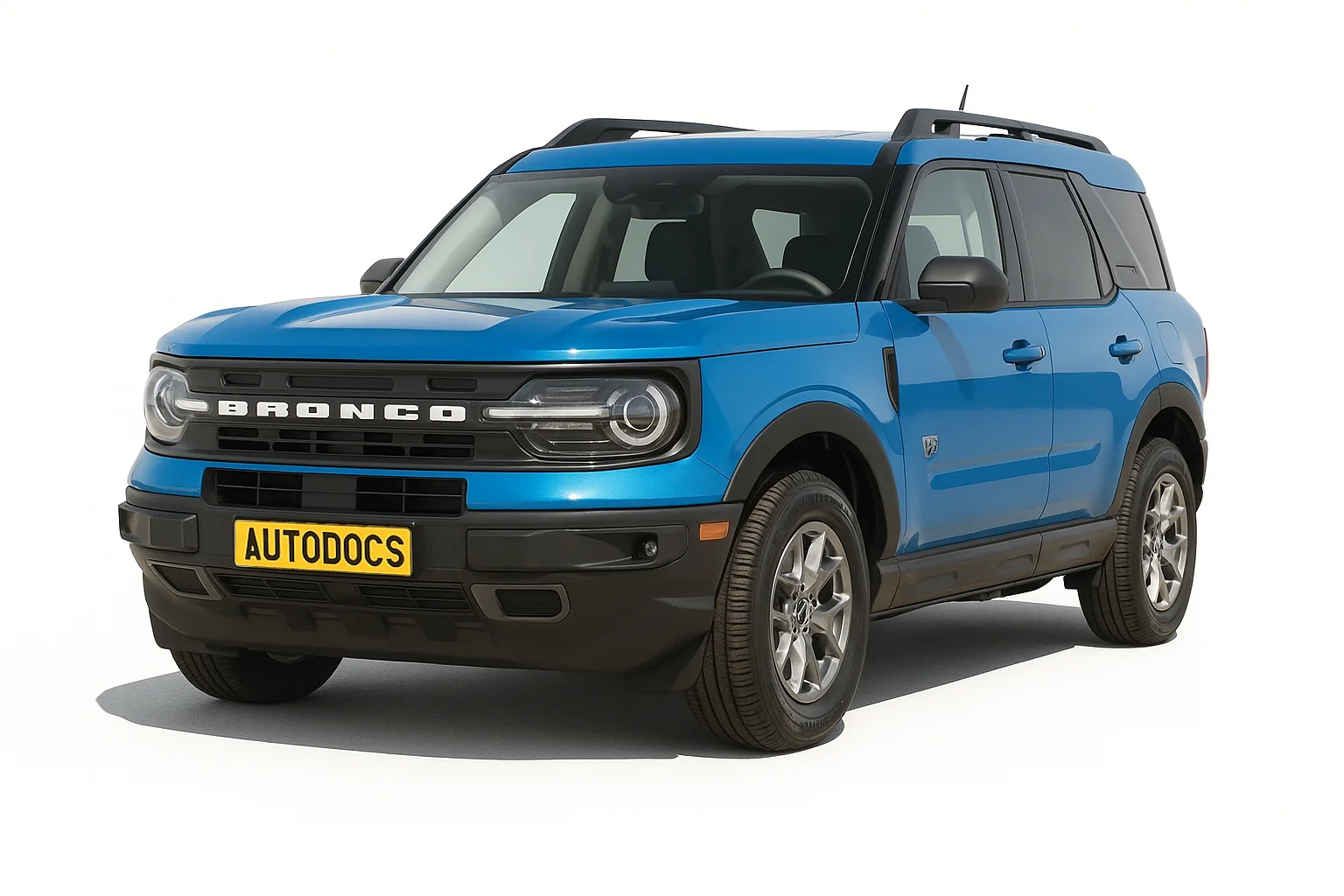

Ford Bronco Sport випускався у 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках. У цій публікації ви знайдете опис запобіжників та реле Ford Bronco Sport зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Якщо виділити запобіжники, відповідальні за прикурювач та розетки живлення.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні
В салоні блок запобіжників розташований під приладовою панеллю, з боку пасажира, за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 5 | Не використовується (запасний) |
| 2 | 5 | Не використовується (запасний) |
| 3 | 10 | Не використовується (запасний) |
| 4 | 10 | Вимикач запалювання. Замок рульової колонки |
| 5 | 20 | Замок. Розблокування |
| 6 | 10 | Люк. DC-перетворювач |
| 7 | 30 | Модуль двері пасажира |
| 8 | 5 | Модуль управління паркувальним асистентом |
| 9 | 5 | Автозатемнюване салонне дзеркало. Система утримання смуги. Індикатор деактивації подушки безпеки пасажира |
| 10 | 10 | Розширений силовий модуль |
| 11 | 5 | Привід підйомника двері багажника. Модуль активації безконтактного відкривання багажника. Модуль телематичного блоку управління |
| 12 | 5 | Модуль проекційного дисплея. Перемикач клавіатури безключового доступу |
| 13 | 15 | Замок двері водія |
| 14 | 30 | Модуль двері водія |
| 15 | 15 | Не використовується (запасний) |
| 16 | 15 | Не використовується (запасний) |
| 17 | 15 | SYNC. Модуль приймача-передавача. Інтегрована панель управління |
| 18 | 7.5 | Модуль бездротової зарядки аксесуарів. Модуль управління режимами руху по бездоріжжю |
| 19 | 7.5 | Модуль перемикача фар |
| 20 | 10 | Не використовується (запасний) |
| 21 | 7.5 | Клімат-контроль. Модуль електронного селектора передач |
| 22 | 7.5 | Не використовується (запасний) |
| 23 | 20 | Аудіомодуль |
| 24 | 20 | Не використовується (запасний) |
| 25 | 30 | Не використовується (запасний) |
Підкапотний простір
Під капотом автомобіля блок запобіжників розташований з лівої сторони, поруч із акумулятором.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | Додаткове освітлення стороннього виробництва |
| 2 | Не використовується | |
| 3 | 10 | Підігрівані форсунки мийника лобового скла |
| 4 | 60 | Додатковий обігрівач |
| 5 | 40 | Додатковий обігрівач |
| 6 | 40 | Додатковий обігрівач |
| 7 | 20 | Підігрів зони покою склоочисників |
| 8 | Не використовується | |
| 9 | 60 | Силовий інвертор |
| 10 | 30 | Стартер |
| 11 | 15 | Модуль управління силовою передачею |
| 12 | 15 | Модуль управління силовою передачею |
| 13 | 15 | Модуль управління силовою передачею |
| 14 | 15 | Модуль управління силовою передачею |
| 15 | Не використовується | |
| 16 | Не використовується | |
| 17 | Не використовується | |
| 18 | 10 | Модуль управління силовою передачею |
| 19 | 10 | Модуль антиблокувальної гальмової системи |
| 20 | 10 | Діагностичний роз'єм |
| 21 | 5 | Перемикач фар |
| 22 | 20 | Підсилювач |
| 23 | Не використовується | |
| 24 | Не використовується | |
| 25 | 25 | Покращені фари лівої сторони |
| 26 | 25 | Покращені фари правої сторони |
| 27 | Не використовується | |
| 28 | Не використовується | |
| 29 | Не використовується | |
| 30 | 10 | Система курсової стійкості |
| 31 | 5 | Електропідсилювач кермового управління |
| 32 | 30 | Модуль кузовного обладнання |
| 33 | 10 | Камера переднього паркувального асистента Камера заднього виду Інформаційна система про мертві зони Актуатор перемикання передач |
| 34 | Не використовується | |
| 35 | 15 | Підігрів кермового колеса |
| 36 | Не використовується | |
| 37 | 20 | Сигнал |
| 38 | 40 | Вентилятор обігрівача |
| 39 | Не використовується | |
| 40 | 10 | Вимикач стоп-сигналів |
| 41 | 20 | Підсилювач |
| 42 | 30 | Електропривід сидіння водія |
| 43 | 40 | Клапани антиблокувальної гальмової системи |
| 44 | 40 | Модуль буксирування причепа |
| 45 | 30 | Електропривід сидіння пасажира |
| 46 | Не використовується | |
| 47 | 20 | Підігрів сидінь |
| 48 | Не використовується | |
| 49 | 60 | Насос антиблокувальної гальмової системи |
| 50 | 60 | Вентилятор охолодження |
| 51 | 30 | Люк |
| 52 | 5 | Розумний зарядний пристрій USB |
| 53 | Не використовується | |
| 54 | Не використовується | |
| 55 | Не використовується | |
| 56 | 10 | Муфта компресора кондиціонера |
| 57 | 5 | Прожектор |
| 58 | Не використовується | |
| 59 | 40 | Модуль кузовного обладнання |
| 60 | 5 | Розумний зарядний пристрій USB |
| 61 | 20 | Розетка живлення |
| 62 | Не використовується | |
| 63 | Не використовується | |
| 64 | Не використовується | |
| 65 | Не використовується | |
| 66 | Не використовується | |
| 67 | Не використовується | |
| 68 | Не використовується | |
| 69 | 15 | Паливні форсунки |
| 70 | 20 | Розетка живлення |
| 71 | 20 | Розетка живлення |
| 72 | 20 | Задній склоочисник |
| 73 | Не використовується | |
| 74 | 30 | Мотор склоочисника лобового скла |
| 75 | 10 | Підігрів зовнішніх дзеркал |
| 76 | 30 | Підігрів заднього скла |
| 77 | Не використовується | |
| 78 | 15 | Відкривання вікна двері багажника |
| 79 | Не використовується | |
| 80 | 20 | Паливний насос |
| 81 | 10 | Насос мийника заднього скла |
| 82 | 40 | Силовий інвертор |
| 83 | Не використовується | |
| 84 | 40 | Модуль управління трансмісією |
| 85 | 5 | Датчик дощу |
| 86 | Не використовується | |
| 87 | Не використовується | |
| 88 | Не використовується |
Розетки живлення (прикурювачі) обслуговуються запобіжниками під номерами 61, 70 та 71.
Під блоком запобіжників окремо встановлені потужні основні запобіжники.
