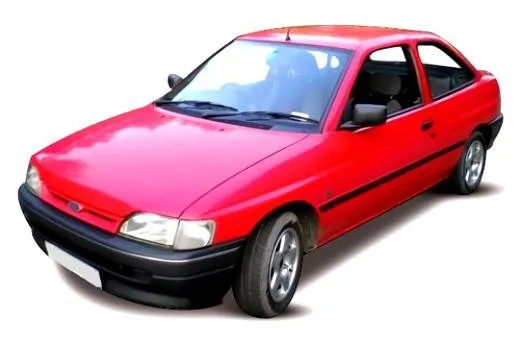

Ford Escort – популярний компактний автомобіль, що випускався з 1968 по 2003 рік у п’яти поколіннях. На його платформі також створено 4-дверний седан Ford Orion. У цій статті ми детально розберемо розташування та схеми запобіжників і реле Ford Escort (Orion) останнього покоління, що вироблявся з 1990 по 2003 рік (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003). За цей час автомобіль двічі піддавався рестайлінгу, що вплинуло на конструкцію блоків запобіжників. Ми покажемо фото та схеми монтажних блоків, пояснимо призначення кожного елемента та допоможемо правильно ідентифікувати вашу версію залежно від року випуску та комплектації.
Повні електричні схеми escort доступні для завантаження в кінці статті.
Зміст
Розташування блоків управління
Загальна схема розташування електронних блоків управління
| № | Опис елементів |
|---|---|
| 1 | Реле кондиціонера – перегородка |
| 2 | Реле електроприводу антени (Кабріолет) |
| 3 | Електронний блок управління SRS |
| 4 | Звуковий сигнал протиугінної системи |
| 5 | Реле протиугінної системи (Кабріолет) |
| 6 | Акумуляторна батарея |
| 7 | Блок управління центральним замком/ блок управління протиугінної системи |
| 8 | Інфрачервоний приймач центрального замка |
| 9 | Термозапобіжник (привід складного даху) — ліва частина багажного відділення |
| 10 | Реле приводу складного даху (складання) |
| 11 | Реле приводу складного даху (розкладання) |
| 12 | Реле приводу складного даху |
| 13 | Діагностичний роз’єм (DLC) |
| 14 | Реле електроприводу склопідйомника — відкриття («one touch») |
| 15 | Реле електроприводу склопідйомника, з боку водія — за центральною консоллю |
| 16 | Реле електроприводу склопідйомника, з боку пасажира – за центральною консоллю |
| 17 | Реле електроприводу заднього лівого склопідйомника (Кабріолет) |
| 18 | Реле електроприводу заднього правого склопідйомника (Кабріолет) |
| 19 | Реле електродвигуна вентилятора системи охолодження-за акумуляторною батареєю |
| 20 | Блок запобіжників/ реле панель приладів 1 |
| 21 | Блок запобіжників /реле панель приладів 2 |
| 22 | Блок запобіжників/ реле, моторний відсік |
| 23 | Запобіжник F38 (40A) — вимикач склопідйомника (Кабріолет) |
| 24 | Запобіжник F40 (10A) – реле приводу антени(Кабріолет) |
| 25 | ЗапобіжникF41 (3A) -CD – чейнджер аудіосистеми |
| 26 | Реле обігрівача лобового скла – за акумуляторною батареєю |
| 27 | Звуковий сигнал |
| 28 | Електронний блок управління іммобілайзером |
| 29 | Кільцева антена іммобілайзера — рульова колонка |
| 30 | Інерційний вимикач відсічки подачі палива |
| 31 | Реле електроприводу люка |
Блок під капотом
Він знаходиться біля акумуляторної батареї.
| № | A | Позначення |
|---|---|---|
| F1 | 80 | Блок запобіжників /реле- панель приладів 1 і 2 |
| F2 | 60 | Блок запобіжників /реле- панель приладів 1 і 2 |
| F3 | 60 | Блок запобіжників /реле- панель приладів 1 і 2 |
| F4 | 40 | Реле електродвигуна вентилятора системи охолодження — без кондиціонера |
| F5 | 50 | Обігрівач лобового скла |
| F6 | 50 | Свічки накалювання |
Блок у салоні
Він розташований під панеллю приладів з боку водія. У верхній частині кріпляться реле, а збоку запобіжники.
Запобіжники
Варіант 1
| № | A | Oпис |
|---|---|---|
| F1 | 25 | Освітлення дверей, Обігрів заднього скла, Дзеркала |
| F2 | 30 | ABS, Панель приладів |
| F3 | 10 | Система управління двигуном |
| F4 | 15 | Фари, Система денного світла |
| F5 | 20 | Система управління двигуном |
| F6 | 10 | Регулювання фар, Протитуманні вогні, Ліхтар освітлення номерного знака, Внутрішнє освітлення, Панель приладів, Приладне освітлення, Сигнальні вогні, Опалення та вентиляція, Аудіо система, Сидіння з підігрівом |
| F7 | 10 | Регулювання фар, Ліхтар освітлення номерного знака |
| F8 | 10 | Протитуманні фари |
| F9 | 30 | Система управління двигуном (1.3 і 1.4 CFI), Вентилятор |
| F10 | 10 | Фари, Система денного світла |
| F11 | 15 | Протитуманні вогні |
| F12 | 10 | Ліхтарі заднього ходу, Сигнальні вогні небезпеки, Покажчики повороту |
| F13 | 20 | Склоочисник і склоомивач |
| F14 | 25 | Опалення та вентиляція, Кондиціонер, Система управління двигуном (2.0 EFI) |
| F15 | 30 | ABS, Блок управління ESP |
| F16 | 3 | Обігрів заднього скла |
| F17 | 7,5 | Подушки безпеки |
| F18 | 15 | Фари, Система денного світла |
| F19 | 3 | ABS, Панель приладів |
| F20 | 15 | Аварійна сигналізація |
| F21 | 15 | Освітлення дверей, Запобіжник прикурювача, Система безпеки |
| F22 | 30 | Люк, Склопідйомники |
| F23 | 30 | Омивачі фар |
| F24 | 10 | Фари, Система денного світла |
| F25 | 3 | Управління двигуном, Кондиціонер (RS Cosworth) |
| F26 | 15 | Підігрів сидінь |
| F27 | 15 | ABS, Система зарядки, Фари, Система денного світла, Стоп-сигнал, Протитуманні вогні, Освітлення дверей, Панель приладів, Аварійна сигналізація, Прикурювач, Обігрів заднього скла, Подушки безпеки |
| F28 | 15 | Система зарядки |
| F29 | 20 | Система безпеки, Центральний замок |
За прикурювач відповідають запобіжники номер 21 або 27 на 15А.
Варіант 2
| № | A | Призначення |
|---|---|---|
| F1 | 30 | Блок управління свічками накалювання, стартер |
| F2 | 25 | Обігрівач /кондиціонер |
| F3 | 20 | Протиугінна система, система освітлення в денний час, лампи підсвічування прорізів дверей, протитуманні фари, передні габарити, звуковий сигнал, задні габарити, лампи підсвічування номерного знака |
| F4 | 10 | Лампи підсвічування прорізів дверей, коректор фар, лампи освітлення салону, лампи підсвічування номерного знака, передні габарити, задні габарити |
| F5 | 15 | Система освітлення в денний час, фари |
| F6 | 15 | Система освітлення в денний час, фари |
| F7 | 10 | Протитуманні фари, лампи підсвічування номерного знака, передні габарити, задні габарити |
| F8 | 7,5 | Протиугінна система, діагностичний роз’єм, система управління двигуном |
| F9 | 20 | Антиблокувальна система гальм (ABS) |
| F10 | 30 | Омивачі фар |
| F11 | 7,5 | Подушка безпеки |
| F12 | 10 | Система освітлення в денний час, протитуманні фари, фари, підсвічування комбінації приладів, комбінація приладів |
| F13 | 15 | Кондиціонер, підігрівач палива (Дизель) |
| F14 | 15 | Система управління двигуном (бензин) |
| F15 | 10 | Система управління двигуном (бензин) |
| F16 | 20 | Система кондиціонування, система управління двигуном, датчик швидкості автомобіля |
| F17 | 15 | Підігрівач сидінь |
| F18 | 15 | Протиугінна система, аудіосистема, комбінація приладів |
| F19 | 30 | Електропривід склопідйомників, підсвічування комбінації приладів, люк |
| F20 | 30 | Система кондиціонування, електродвигун вентилятора системи охолодження (крім 1,3/1,6/1,8/1,8D Turbo) |
| F21 | 7,5 | Антиблокувальна система гальм (ABS) |
| F22 | 20 | Центральний замок, діагностичний роз’єм, система управління двигуном (крім 1,8D Turbo), реле стартера (АКПП/МКПП з PATS), датчик швидкості автомобіля |
| F23 | 25 | Резерв |
| F24 | 30 | Антиблокувальна система гальм (ABS) |
| F25 | 20 | Протиугінна система, привід складного даху, омивачі фар, очищувач /омивач лобового скла |
| F26 | 10 | Покажчики повороту/ аварійна сигналізація, ліхтар(і) заднього ходу |
| F27 | 25 | Електропривід дзеркал заднього виду на дверях, обігрівач заднього скла, звуковий сигнал, покажчики повороту/ аварійна сигналізація |
| F28 | 15 | Протиугінна система, звуковий сигнал, покажчики повороту /аварійна сигналізація |
| F29 | 15 | Протиугінна система, аудіосистема, прикурювач, годинник, лампи підсвічування прорізів дверей, комбінація приладів |
| F30 | 10 | Система освітлення в денний час, фари, коректор фар |
| F31 | 10 | Система освітлення в денний час, фари, коректор фар |
| F32 | 15 | Протитуманні фари |
| F33 | 20 | Електропривід сидінь |
| F34 | 15 | Анти блокувальна система гальм (ABS), обігрівачі форсунок омивача лобового скла, стоп-сигнали |
За прикурювач відповідає запобіжник номер 29 на 15А.
Варіант 3
Реле
Варіант 1
| № | Розшифровка |
|---|---|
| 1 | Реле основних ланцюгів запалювання |
| 2 | Реле ближнього світла фар |
| 3 | Реле дальнього світла фар |
| 4 | Резерв |
| 5 | Реле допоміжних ланцюгів запалювання |
| 6 | Реле паливного насоса |
| 7 | Реле системи управління двигуном |
| 8 | Реле обігрівача заднього скла |
| 9 | Реле затримки вимкнення лампи освітлення салону (з функцією затримки вимкнення лампи освітлення салону) |
| 10 | Реле переривчастого режиму роботи очищувача заднього скла (з переривчастим режимом роботи очищувача) |
| 11 | Реле переривчастого режиму роботи очищувача лобового скла |
| 12 | Реле стартера (АКПП/МКПП з PATS) |
| 13 | Реле звукового сигналу |
| 14 | Реле затримки омивача фар |
| 15 | Реле системи освітлення в денний час (ближнє світло фар) |
| 16 | Реле протитуманних фар |
| 17 | Перемичка |
| 18 | Перемичка |
| 19 | Перемичка |
| 20 | Переривач протиугінної системи |
| 21 | Зуммер попередження про залишені включеними габаритів |
| 22 | Резерв |
| 23 | Реле повністю відкритого положення дросельної заслінки (моделі з бензиновими двигунами з кондиціонером) |
| 24 | Реле задніх протитуманних ліхтарів |
| 25 | Реле системи освітлення в денний час (передні габарити) |
| F35 | (20A) Протиугінна система, центральний замок, електропривід сидінь – запобіжник |
Варіант 2
| № | Опис |
|---|---|
| R1 | Насос ABS |
| R2 | Кондиціонер |
| R3 | Паливний насос 4х4 |
| R4 | Омивачі фар |
| R5 | Функції двигуна |
| R6a | Головне реле ABS (крім RS Cosworth) |
| R6b | Вольтметр (RS Cosworth) |
| R7a | Паливний насос |
| R7b | Попередня корекція |
| R8 | Запалювання |
| R9 | Обігрів заднього скла |
| R10 | Реле електроживлення |
| R11 | Задній протитуманний ліхтар |
| R12a | Система денного світла |
| R12b | Зменшене ближнє світло (правий керм) |
| R13 | Протитуманні вогні |
| R14 | Реле склоочисника |
| R15 | Реле заднього склоочисника |
| R16a | Зменшене ближнє світло (правий керм) |
| R16b | Система денного світла |
| R17 | Дальнє світло |
| R18 | Попередня корекція |
| R19 | Освітлення салону |
| R20 | Ближнє світло |
| R21 | Іммобілайзер або автоматична коробка передач |
| A | Передні протитуманні фари |
Варіант 3
| № | Опис |
|---|---|
| R1 | Сірий – Вітрове скло з підігрівом |
| R2 | Червоний – Переривчасте регулювання склоочисника |
| R3 | Сірий – Заднє скло з підігрівом |
| R4 | Темно-зелений – Система ABS |
| R5 | Фіолетовий – Насос системи ABS |
| R6 | Білий / жовтий – Дальнє світло |
| R7 | Помаранчевий – Переривчасте регулювання заднього склоочисника |
| R8 | Зелений/ Червоний /Жовтий – Реле CFI, EFI, EEC IV |
| R9 | Коричневий – Паливний насос |
| R10 | Коричневий – Магнітна муфта (система кондиціонування повітря) |
| R11 | Зелений – Система кондиціонування повітря |
| R12 | Коричневий – Управління двигуном |
| R13 | Резерв |
| R14 | Резерв |
| R15 | Резерв |
| R16 | Фіолетовий – Паливний насос |
| R17 | Жовтий – Затримка вимкнення підсвічування салону |
| R18 | Зелений – Скла з електричним склопідйомником |
| R19 | Сірий – Задній протитуманний ліхтар |
| R20 | Запасне |
| R21 | Білий – модуль передньої протитуманної фари |
| R22 | Блакитний – Омивач фар |
| R23 | Білий – Допоміжне світло |
| R24 | Червоний або Жовтий – автоматична коробка передач / тривога |
| R25 | Білий – Передня протитуманна фара |
| R26 | Чорний – вимикач стартера / замок рульової колонки |
Електросхеми Ford Escort
Залишилися питання? Тоді пропонуємо ознайомитися з принциповими електричними схемами форд ескорт: “завантажити“.
