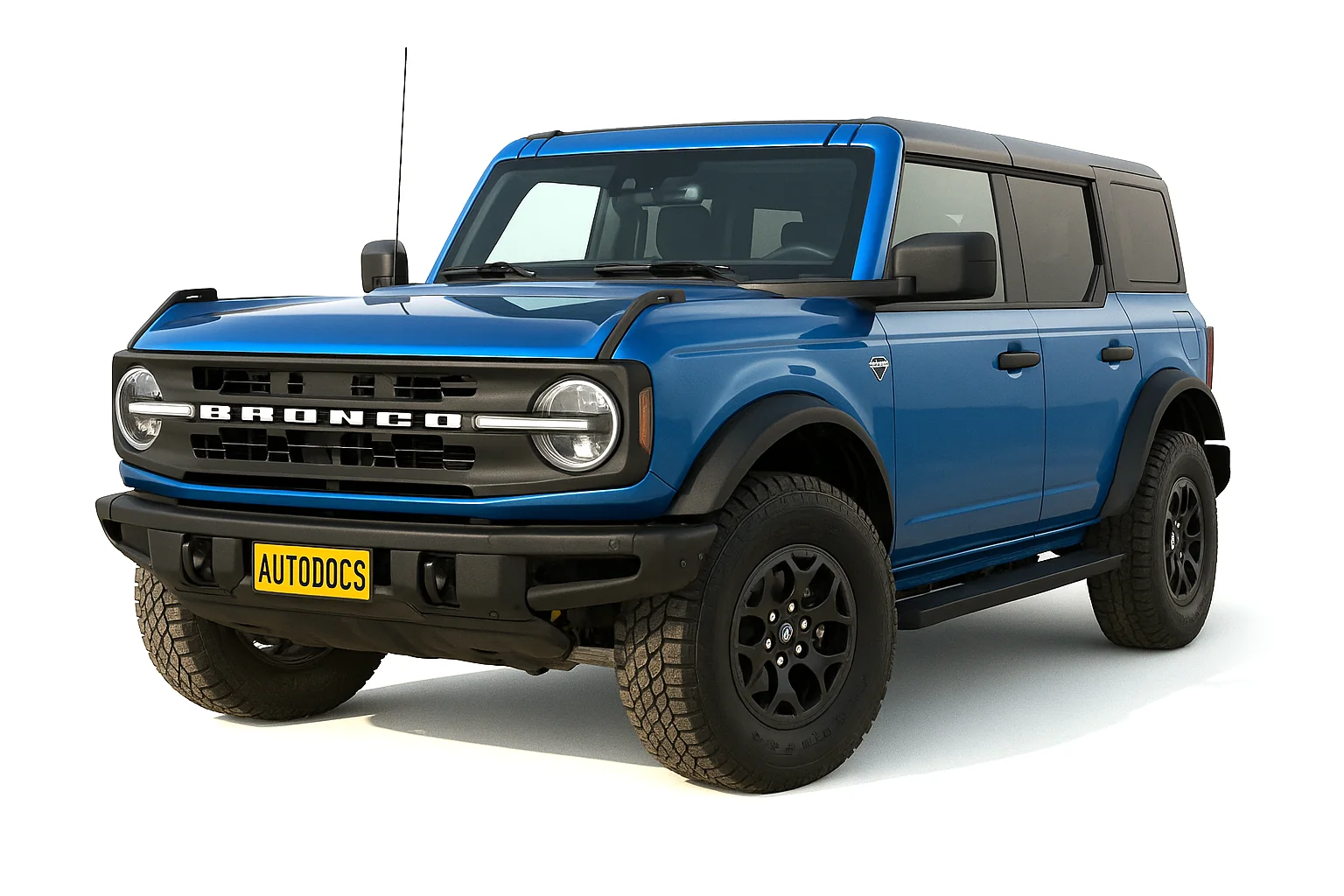

Ford Bronco 6-го поколения випускався у 2021, 2022, 2023, 2024, 2025, 2026, 2027 роках з кодом моделі U725. У цій статті ви знайдете опис запобіжників та реле Ford Bronco 6 зі схемами блоків запобіжників, їх розташуванням та прикладами виконання на фото.
Призначення запобіжників та реле може відрізнятися від показаного та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні

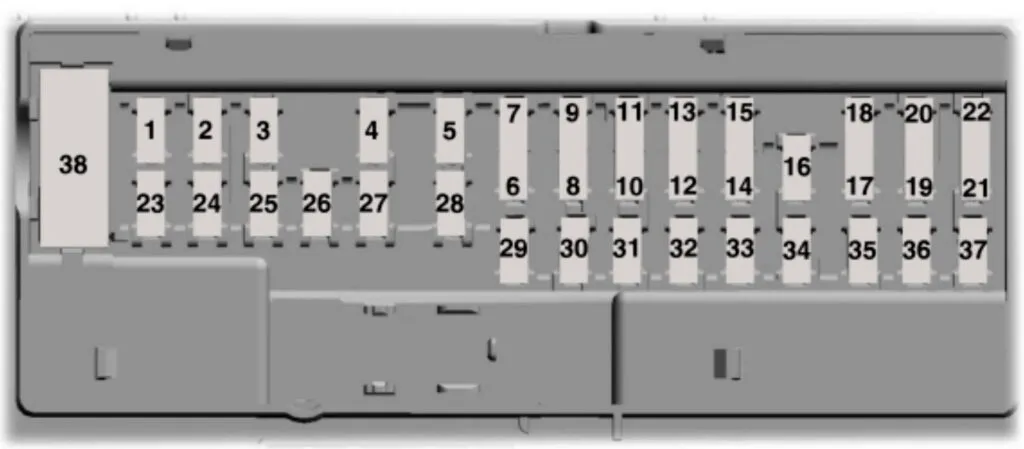

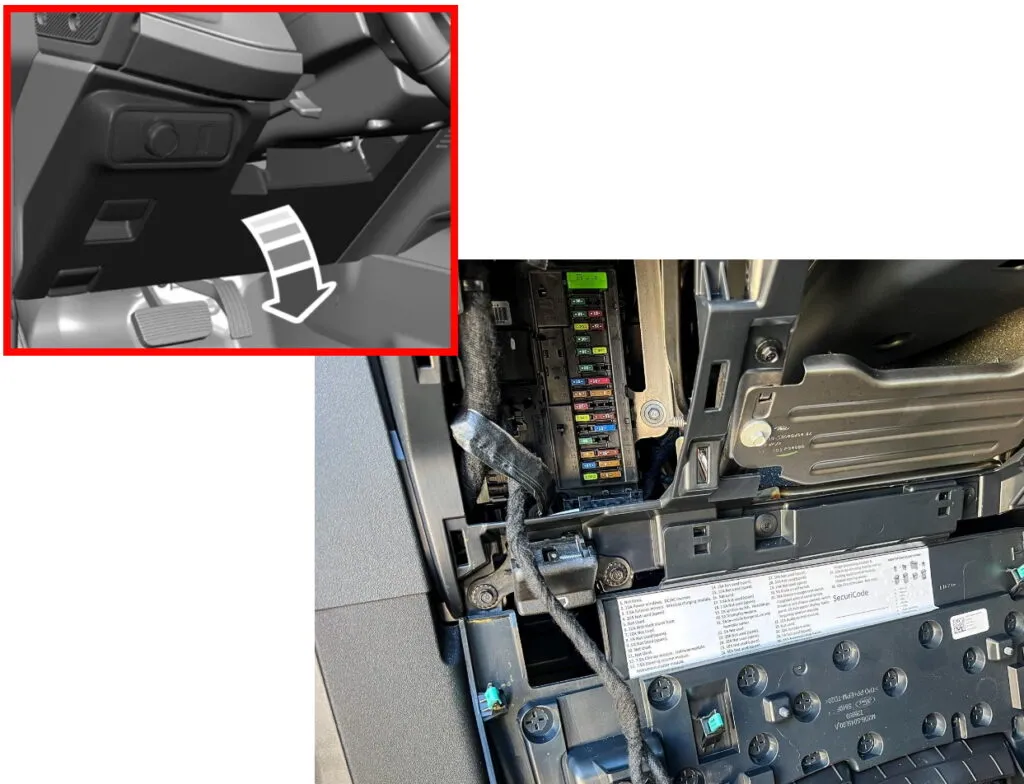

В салоні блок запобіжників розташований під приладовою панеллю, нижче кермового колеса з лівої сторони, за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | 10 | Електродвигуни стеклопідйомників |
| Інвертор DC/AC | ||
| 3 | 7,5 | Зовнішні дзеркала |
| Модуль бездротової зарядки | ||
| 4 | 20 | Не використовується (запасний) |
| 5 | Не використовується | |
| 6 | 10 | Сигнал протиугінної сигналізації |
| 7 | 10 | Не використовується |
| 8 | 5 | Не використовується (запасний) |
| 9 | 5 | Не використовується (запасний) |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | 7,5 | Клімат-контроль |
| Шлюзовий модуль | ||
| 13 | 7,5 | Модуль керування кермовою колонкою |
| Модуль комбінації приладів | ||
| 14 | 15 | Не використовується (запасний) |
| 15 | 15 | Не використовується (запасний) |
| 16 | Не використовується | |
| 17 | 7,5 | Не використовується (запасний) |
| 18 | 7,5 | Не використовується (запасний) |
| 19 | 5 | Вимикач запалювання |
| Фари | ||
| 20 | 5 | Телематичний модем |
| 21 | 5 | Датчик температури та вологості в салоні |
| 22 | 5 | Не використовується |
| 23 | 30 | Не використовується (запасний) |
| 24 | 30 | Не використовується (запасний) |
| 25 | 20 | Не використовується (запасний) |
| 26 | 30 | Не використовується (запасний) |
| 27 | 30 | Не використовується (запасний) |
| 28 | 30 | Не використовується (запасний) |
| 29 | 15 | Не використовується (запасний) |
| 30 | 5 | Вимикач стоп-сигналу |
| 31 | 10 | Перемикач керування рельєфом |
| Перемикач інтегрованої панелі керування | ||
| Панель перемикачів керування трансмісією та шасі | ||
| 12-дюймовий центральний дисплей | ||
| Модуль приймача радіочастот | ||
| 32 | 20 | Модуль керування аудіосистемою |
| 33 | Не використовується | |
| 34 | 30 | Реле запуску/роботи двигуна |
| 35 | 5 | Не використовується (запасний) |
| 36 | 15 | Автоматичний дальній світло |
| Модуль обробки зображення A | ||
| 37 | 20 | Само затемнювальне дзеркало в салоні |
| Модуль керування асистентом паркування | ||
| Підігрів кермового колеса | ||
| 38 | 30 | Не використовується (Автоматичний вимикач) |
Підкапотний простір

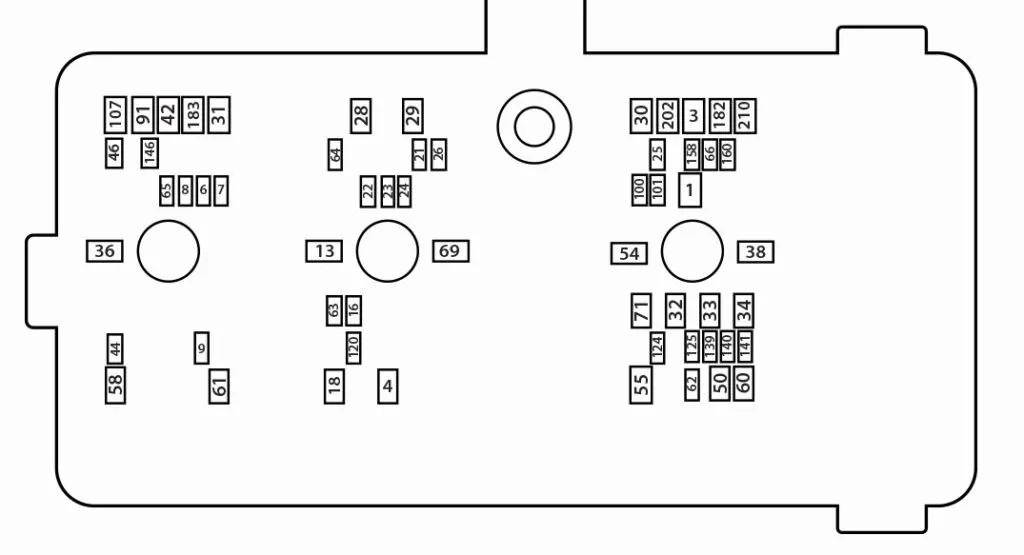

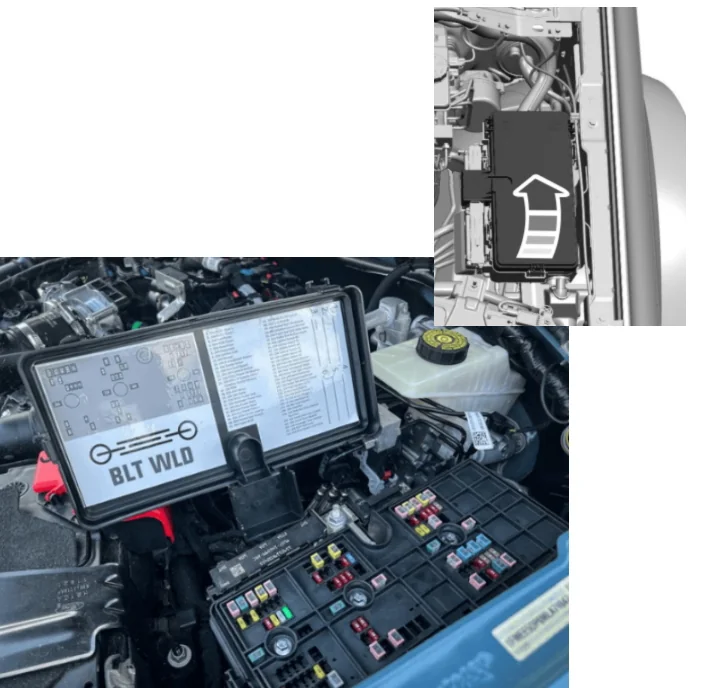

Під капотом автомобіля блок запобіжників розташований з лівої сторони, поруч з акумуляторною батареєю.
Перевіряйте призначення елементів за вашими схемами на зворотному боці захисних кришок.
| № | A | Позначення |
|---|---|---|
| 1 | 30 | Модуль керування кузовом – живлення від акумулятора 1 |
| 3 | 30 | Модуль керування кузовом – живлення від акумулятора 2 |
| 4 | 30 | Паливний насос |
| 6 | 25 | Живлення модуля керування силовою установкою |
| 7 | 30 | Компоненти силової установки |
| 8 | 20 | Компоненти силової установки |
| 9 | 20 | Котушки запалювання |
| 13 | 40 | Модуль керування двигуном вентилятора |
| 16 | 10 | Задній склоомивач |
| 18 | 30 | Стартер |
| 21 | 10 | Не використовується (запасний) |
| 22 | 10 | Модуль камери кругового огляду |
| 23 | 10 | Живлення при запуску для антиблокувальної системи гальм |
| 24 | 10 | Модуль керування силовою установкою |
| Модуль електросистеми кермового керування | ||
| 25 | 10 | Система інформації про сліпі зони |
| Камера заднього виду | ||
| Адаптивний круїз-контроль | ||
| Модуль керування трансмісією | ||
| 26 | 15 | Модуль керування трансмісією |
| 28 | 60 | Клапани антиблокувальної системи гальм |
| 29 | 60 | Насос антиблокувальної системи гальм |
| 30 | 30 | Електропривід сидіння водія |
| 31 | 30 | Електропривід сидіння пасажира |
| 32 | 20 | Розетка додаткового живлення |
| 33 | 20 | Розетка додаткового живлення |
| 34 | 20 | Розетка додаткового живлення |
| 36 | 40 | Інвертор 150 Вт DC/AC |
| 38 | 30 | Модуль обігріву сидінь |
| 42 | 30 | Модуль керування гальмом причепа |
| 44 | 10 | Вимикач стоп-сигналу |
| 46 | 20 | Модуль SYNC |
| 50 | 40 | Обігрів заднього скла |
| 54 | 40 | Модуль керування трансмісією |
| 55 | 30 | Реле габаритних вогнів причепа |
| 58 | 20 | Вогні заднього ходу причепа |
| 60 | 30 | Додатковий вимикач №1 |
| 61 | 15 | Додатковий вимикач №2 |
| 62 | 10 | Додатковий вимикач №3 |
| 63 | 10 | Додатковий вимикач №4 |
| 64 | 10 | Додатковий вимикач №5 |
| 65 | 10 | Додатковий вимикач №6 |
| 66 | 10 | Модуль відключення стабілізатора |
| 69 | 30 | Передній склоочисник |
| 71 | 30 | Задній склоочисник |
| 91 | 40 | Модуль освітлення причепа |
| 100 | 20 | Ліва фара |
| 101 | 20 | Права фара |
| 107 | 30 | Зарядка акумулятора причепа |
| 120 | 10 | Паливні форсунки (2.7L) |
| 124 | 5 | Не використовується (запасний) |
| 125 | 10 | Розумне зарядний пристрій USB 1 |
| 139 | 5 | Розумне зарядний пристрій USB 2 |
| 140 | 5 | Не використовується (запасний) |
| 141 | 5 | Не використовується (запасний) |
| 146 | 20 | Підсилювач |
| 158 | 10 | Живлення при запуску для модуля відключення стабілізатора |
| 160 | 10 | Керування інтелектуальною шиною даних |
| 182 | 60 | Модуль двери водія |
| 183 | 60 | Модуль двери пасажира |
| 202 | 60 | Модуль керування кузовом B+ |
| 210 | 30 | Модуль керування кузовом (старт-стоп) |
Розетки додаткового живлення (запалювачки) захищені запобіжниками під номерами 32, 33 та 34.
