Citroen Xsara, un automobil compact, a fost livrat pe piață cu caroserii hatchback și break. Generația 1 a fost produsă în 1997, 1998, 1999, 2000. Generația 2 a fost produsă în 2001, 2002, 2003, 2004, 2005 și 2006. Vom prezenta descrierea siguranțelor și releelor pentru Citroen Xsara, împreună cu schemele cutiilor și decodificarea lor detaliată.
Pentru automobilele Xsara Picasso, schemele sunt complet diferite și se găsesc aici.
Cuprins
Cutia cu siguranțe din compartimentul motor
Schema – varianta 1
Descriere
Publicitate
| Etichetă | Valoare | Descriere |
|---|---|---|
| F1 | 20A | Nu se utilizează |
| F2 | 10A | Nu se utilizează |
| F3 | 30/40A | Ventilatorul sistemului de răcire |
| F4 | Nu se utilizează | |
| F5 | 5A | Ventilatorul sistemului de răcire |
| F6 | 30A | Spălător faruri, faruri de ceață față |
| F7 | 5A | Injectoare |
| F8 | 20A | Nu se utilizează |
| F9 | 10A | Releu pompă combustibil |
| F10 | 5A | Nu se utilizează |
| F11 | 5A | Releu senzor oxigen |
| F12 | 10A | Lumină de drum dreapta |
| F13 | 10A | Lumină de drum stânga |
| F14 | 10A | Lumină de întâlnire dreapta |
| F15 | 10A | Lumină de întâlnire stânga |
| A | 20A | Sistem de blocare centralizată |
| B | 25A | Ștergător parbriz |
| C | 30A | Încălzitor lunetă și oglinzi retrovizoare exterioare |
| D | 15A | Compresor sistem aer condiționat, ștergător lunetă |
| E | 30A | Trapă, geamuri electrice față și spate |
| F | 15A | Alimentare sistem multiplex |
Configurația acestei cutii și numărul de siguranțe depind de dotare și de anul de fabricație al vehiculului. Sunt posibile diferențe între schemele imprimate și cutia dumneavoastră.
Schema – varianta 2
| Nr. | Curent | Descriere Varianta 1 |
|---|---|---|
| F1 | 10A | Modul preîncălzire, Senzor viteză vehicul, Bloc electro-hidraulic cutie viteze automată, Grup comandă cutie viteze automată, Contact lampă marșarier, Pereche contacte senzor nivel lichid răcire motor, Releu alimentare ventilator pe viteză mare, Debitmetru aer, Releu comandă mecanism de blocare manetă schimbare viteze, Releu interzicere pornire motor |
| F2 | 15A | Pompă sistem combustibil |
| F3 | 10A | Calculator antiblocare roți, Calculator control stabilitate |
| F4 | 10A | Calculator sistem injecție, Calculator cutie viteze automată |
| F5 | 10A | Calculator cutie viteze automată |
| F6 | 15A | Faruri de ceață |
| F7 | Spălător faruri | |
| F8 | 20A | Calculator sistem injecție, Regulator înaltă presiune motorină, Releu alimentare ventilator pe viteză mică |
| F9 | 15A | Far stânga, Comutator corector fascicul far |
| F10 | 15A | Far dreapta |
| F11 | 10A | Far stânga |
| F12 | 10A | Far dreapta |
| F13 | 15A | Avertizor sonor |
| F14 | 10A | Pompă spălător față/spate |
| F15 | 30A | Bobină de inducție, Senzor oxigen ieșire, Senzor oxigen intrare, Injector cilindru 1, Injector cilindru 2, Injector cilindru 3, Injector cilindru 4, Electrovana de purjare rezervor, Pompă înaltă presiune injecție motorină, Electrovana EGR + clapetă, Rezistență sistem încălzire carburator sau modul clapetă, Electrovana logică (EGR), Sistem încălzire combustibil |
| F16 | 30A | Pompă sistem alimentare aer |
| F17 | 30A | Acționare ștergător parbriz |
| F18 | 40A | Acționare sistem alimentare aer, Modul comandă sistem alimentare aer, Termorezistor aer habitaclu, Panou servicii, Modul siguranțe compartiment motor |
Publicitate
| Nr. | Curent | Descriere Varianta 2 |
|---|---|---|
| F1 | 20A | Avertizor sonor |
| F2 | 30A | Releu lumină de întâlnire faruri |
| F3 | 30A | Ventilator sistem răcire motor |
| F4 | 20A | Conector diagnostic, alimentare ECU 1.6 l |
| F5 | 30A | Nu se utilizează |
| F6 | 10A | Nu se utilizează |
| F7 | 10A | Releu ventilator sistem răcire motor |
| F8 | 5A | Nu se utilizează |
| F9 | 25A | Închidere centralizată (BSI) |
| F10 | 15A | Unitate comandă ABS |
| F11 | 5A | Sistem preîncălzire (motorină) |
| F12 | 15A | Pompă combustibil |
| F13 | 40A | Releu |
| F14 | 30A | Releu |
| F15 | 10A | Ventilator sistem răcire motor |
| F16 | 40A | Pompă aer de supraalimentare |
| F17 | 10A | Far de ceață dreapta |
| F18 | 10A | Far de ceață stânga |
| F19 | 10A | Senzor viteză |
| F20 | 15A | Senzor temperatură lichid răcire |
| F21 | 5A | Convertor catalitic |
Siguranțe și relee în habitaclul Citroen Xsara
Cutia de siguranțe

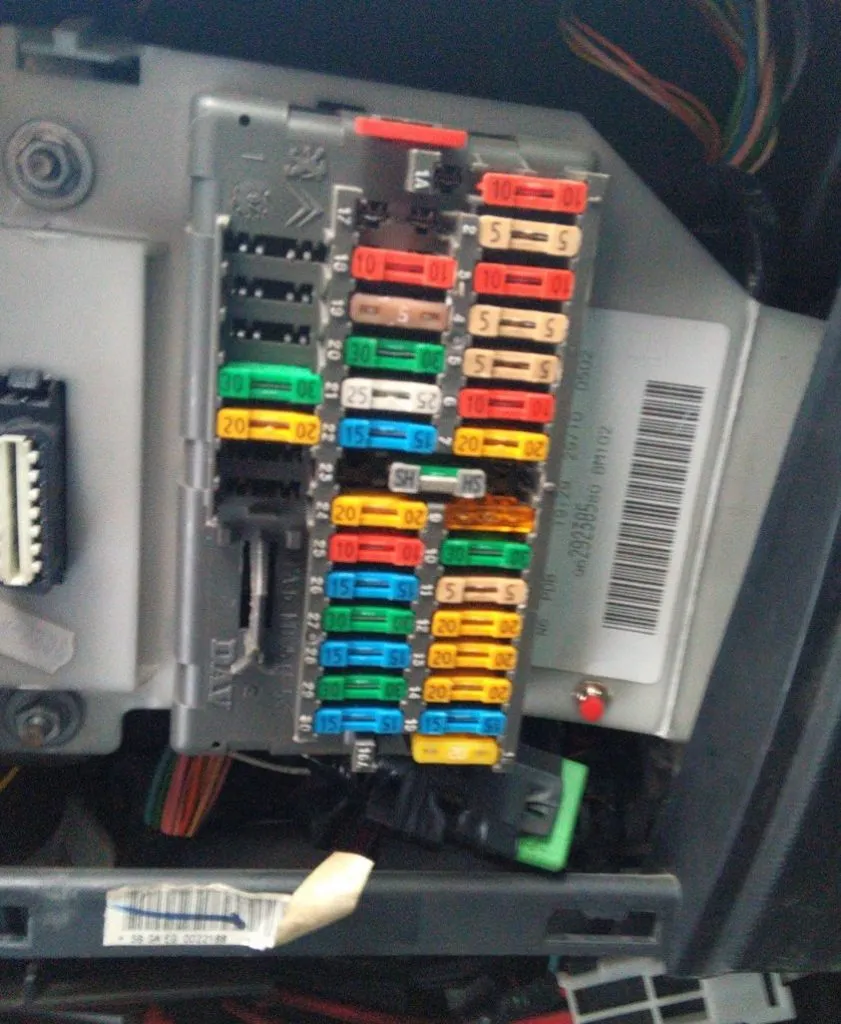

Se află în partea stângă sub bord, sub capacul de protecție.
Și arată astfel.
Publicitate
Schema
| Nr. | Curent | Descriere (Varianta 1) |
|---|---|---|
| 1 | ȘUNT | |
| 2 | 5 | Sistem aer condiționat – Echipament special (pentru școli auto) |
| 3 | 5 | Combinație instrumente – Conector diagnostic |
| 4 | 5 | Unitate comandă (fir «+» de la contact) |
| 5 | 5 | Cutie viteze automată |
| 6 | 5 | Plafoniere iluminare habitaclu |
| 7 | 5 | Sistem navigație – Lumină de întâlnire faruri (releu) – Autoradio – Alarmă |
| 8 | 5 | Afișaj digital – Semnal oprire de urgență – Ceas digital – Conector diagnostic |
| 9 | 5 | Unitate comandă (fir «+» de la baterie) |
| 10 | 20 | Calculator de bord – Dispozitiv avertizare sonoră – Remorcă – Alarmă antifurt (releu) – Spălător faruri (releu) – Echipament special (pentru școli auto) |
| 11 | 5 | Lampă poziție față stânga – Lampă poziție spate dreapta |
| 12 | 5 | Lămpi iluminare plăcuță înmatriculare – Lampă poziție față dreapta – Lampă poziție spate stânga |
| 13 | 20 | Lămpi faruri de drum |
| 14 | 30 | Releu geamuri electrice față |
| 15 | 20 | Scaune față cu sistem de încălzire |
| 16 | 20 | Ventilator electric sistem încălzire habitaclu |
| 17 | 30 | Ventilator electric sistem încălzire habitaclu |
| 18 | 5 | Iluminare butoane comandă și întrerupătoare pe tabloul de bord |
| 19 | 10 | Lămpi faruri de ceață + Indicator activare faruri de ceață |
| 20 | 10 | Lampă lumină de întâlnire stânga – Corector hidraulic faruri |
| 21 | 10 | Lampă lumină de întâlnire dreapta + Indicator activare lumină de întâlnire |
| 22 | 5 | Lampă iluminare oglindă parasolar – Senzor ploaie – Lampă iluminare torpedou – Lampă de citit hărți |
| 23 | 20 | 20 A Brichetă / Priza 12 V (fir «+» echipament electric suplimentar) / 23B 20 A Brichetă / Priza 12 V (fir «+» de la baterie) |
| 24 | 10 | Opțiune autoradio marca CITROEN (fir «+» echip.suplimentar / F24B |
| 25 | 10 | Opțiune autoradio marca CITROEN (fir «+» de la baterie) |
| 26 | 5 | Ceas digital – oglindă retrovizoare exterioară cu comandă electrică |
| 27 | 30 | Ștergătoare parbriz / ștergător lunetă |
| 28 | 5 | Unitate comandă (fir «+» echipament electric suplimentar) |
| 29 | 15 | Servomotor reglaj scaun șofer |
Pentru brichetă răspunde siguranța numărul 23 de 20A.
| Nr. | Curent | Descriere (Varianta 2) |
|---|---|---|
| 1 | (10A) | Sistem audio, CD-changer sistem audio |
| 2 | (5A) | Lampă iluminare selector cutie viteze, unitate comandă motor electric ventilator răcire, unitate comandă aer condiționat, întrerupător-senzor presiune agent frigorific în sistem aer condiționat (triplu), conector diagnostic, senzor viteză, indicatoare tablou bord, releu motor electric ventilator răcire-ventilator dublu (st.), releu motor electric ventilator răcire-ventilator dublu (dr.), unitate comandă multifuncțională |
| 3 | (10A) | Unitate electronică comandă ABS |
| 4 | (5A) | Poziție spate dreapta, poziție față stânga |
| 5 | (5A) | Sistem iluminare diurnă (dacă este instalat) |
| 6 | (10A) | Unitate electronică comandă cutie viteze |
| 7 | (20A) | Avertizor sonor, conector echipament electric remorcă |
| 9 | (5A) | Poziție spate stânga, poziție față dreapta, lămpi iluminare plăcuță înmatriculare |
| 10 | (30A) | Acționare electrică geamuri spate |
| 11 | — | |
| 12 | (20A) | Indicatoare tablou bord, lumini marșarier, lumini stop |
| 13 | (20A) | Sistem iluminare diurnă (dacă este instalat) |
| 14 | — | |
| 15 | (20A) | Unitate comandă motor electric ventilator răcire, unitate comandă multifuncțională |
| 16 | (20A) | Brichetă |
| 17 | — | |
| 18 | (10A) | Lumână de ceață spate |
| 19 | (5A) | Sonerie avertizare lămpi rămase aprinse, poziții față |
| 20 | (30A) | Motor electric acționare clapetă direcționare flux aer (aer condiționat/încălzire)(^05/99) |
| 21 | (25A) | Încălzitoare oglinzi retrovizoare pe uși, încălzitoare scaune, releu temporizator oprire încălzitor lunetă, sistem aer condiționat (^05/99) |
| 22 | (15A) | Acționare electrică scaune |
| 24 | (20A) | Ștergător/spălător lunetă, ștergător/spălător parbriz, motor electric ștergător parbriz, senzor ploaie |
| 25 | (10A) | Sistem audio, ceas, LED sistem antifurt, combinație instrumente, conector diagnostic, unitate comandă multifuncțională |
| 26 | (15A) | Semnalizare avarie |
| 27 | (30A) | Acționare electrică geamuri față, trapă |
| 28 | (15A) | Întrerupător blocare geamuri electrice, combinație instrumente, releu semnalizatoare, lampă iluminare torpedou |
| 29 | (30A) | Releu temporizator oprire încălzitor lunetă, încălzitoare oglinzi retrovizoare pe uși |
| 30 | (15A) | Senzor ploaie, lămpi iluminare locală, senzor temperatură exterioară, motor electric ștergător lunetă, acționare electrică geamuri, trapă, acționare electrică oglinzi retrovizoare pe uși |
Publicitate
În această variantă, pentru brichetă răspunde siguranța numărul 16.

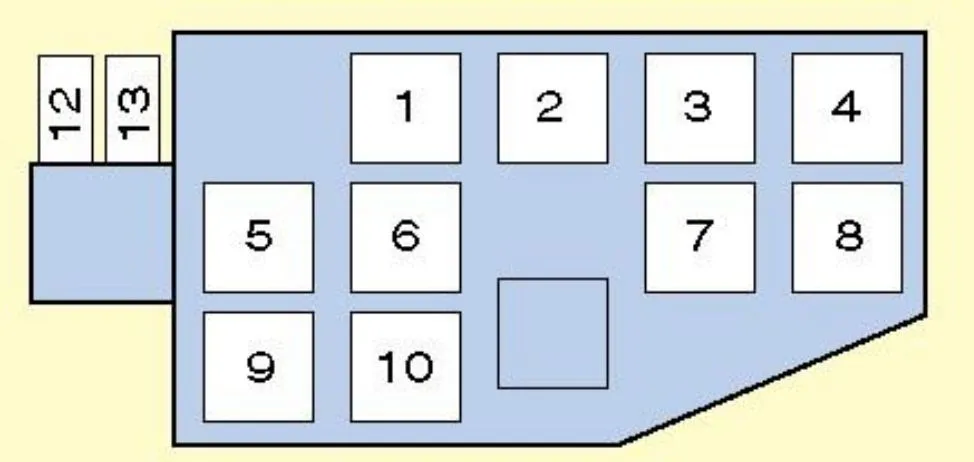

Cutia cu relee
Este amplasată deasupra pedalelor în bord, la dreapta cutiei de siguranțe.
Schema generală
| Nr. | Denumire releu |
|---|---|
| 1 | - |
| 2 | Releu decuplare geam electric spate |
| 3 | Releu indicații |
| 4 | Releu geam electric – spate |
| 5 | Releu ventilator încălzire |
| 6 | - |
| 7 | Releu încălzire lunetă |
| 8 | Releu comandă motor |
| 9 | Releu comutator ștergător |
| 10 | Releu geam electric – releu motor trapă |
| 11 | Releu senzor ploaie (comandă viteză) |
| 12 | Releu senzor ploaie |
Scheme electrice ale cutiilor de siguranțe
Informația completă despre cutiile prezentate cu scheme electrice poate fi descărcată la link-uri. Schemele pentru generația 1 aici, pentru generația 2 aici.
