Siguranțe în Citroen Nemo

Citroen Nemo a fost livrat pe piață în 3 variante: de marfă, de marfă-pasageri și de pasageri (sub numele de Nemo Multispace). A fost produs în anii 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Vă propunem să vă familiarizați cu informațiile despre siguranțele Citroen Nemo: locațiile cutiilor, descrierea schemelor, destinația. Menționăm separat siguranțele care răspund pentru brichetă și prize.

Siguranțe și relee în compartimentul motor

Pentru a ajunge la cutie, trebuie să deconectați conectorul de la farul stânga față și abia apoi să treceți la elementele de fixare ale capacului.

Fotografia cutiei

Schema

Descriere

• F01 60 A Unitatea electronică de comandă.
• F02 40 A Ventilația în habitaclu.
• F03 20 A Circuitul de alimentare a demarorului.
• F04 40 A Circuitul de alimentare a pompei sistemului hidraulic ABS.
• F06 30 A Întrerupătorul modului de viteză constantă a ventilatorului sistemului de răcire a motorului.
• F07 40 A Întrerupătorul modului de viteză sporită a ventilatorului sistemului de răcire a motorului.
• F08 30 A Compresorul sistemului de aer condiționat.
• F09 15 A Cablajul dispozitivului de tractare.
• F10 10 A Semnalul sonor.
• F11 10 A Alimentarea circuitului de sarcină suplimentară a sistemului de gestionare a motorului.
• F14 15 A Farurile de drum lung.
• F15 15 A Priza pentru consumatori suplimentari de 12 V.
• F16 7,5 A UCE motor, UCE și selector cutie de viteze secvențială, bobina releului T20.
• F17 15 A Alimentarea bobinei de aprindere, injectoare, unitatea principală de comandă a sistemului de alimentare a motorului (1,3 HDi).
• F18 7,5 A Procesorul sistemului de alimentare a motorului (1,3 HDi) bobina releului T09 (1,3 HDi).
• F19 7,5 A Compresorul aerului condiționat.
• F20 30 A Încălzitorul lunetei, încălzitoarele oglinzilor exterioare retrovizoare.
• F21 15 A Pompa de combustibil (motor pe benzină 1,4 și 1,3 HDi).
• F22 20 A UCE motor (1,3 HDi).
• F23 20 A Alimentarea supapelor sistemului hidraulic ABS.
• F24 7,5 A Sistemul ABS.
• F30 15 A Farurile de ceață.
• F81 60 A UCE sistemului de preîncălzire (1,3 HDi).
• F82 30 A Electropompa cutiei de viteze secvențiale, alimentarea cutiei de viteze secvențiale.
• F84 10 A UCE și supapele electromagnetice ale cutiei de viteze secvențiale.
• F85 30 A Bricheta, priza pentru consumatori suplimentari de 12 V.
• F87 7,5 A Lămpile de mers înapoi, senzorul de apă din motorină, debitmetrul, bobinele releelor T02, T05, T14, T17 și T19 (cu excepția 1,3 HDi) / 5 A Lămpile de mers înapoi, senzorul de apă din motorină, debitmetrul, bobinele releelor T02, T05, T14, T17 și T19, senzorul de încărcare a bateriei (1,3 HDi).

Rețineți că în această cutie sunt amplasate siguranțele care răspund pentru brichetă și prizele suplimentare.

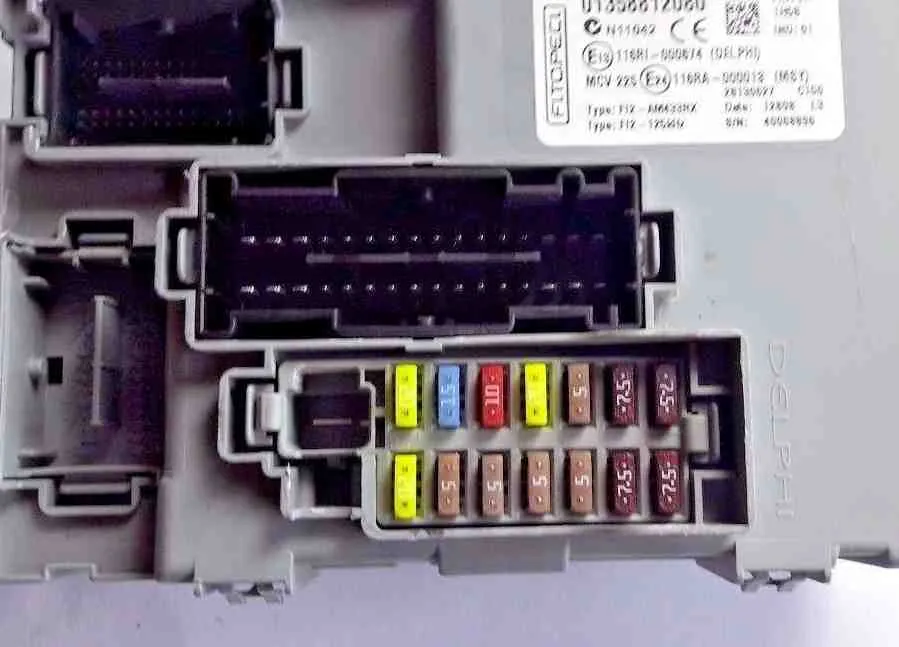

Cutia cu siguranțe din habitaclu

Pentru accesul la cutia de siguranțe din bord, este necesar să scoateți cele două șuruburi cu ajutorul cheii de contact și să coborâți cutia.

Va arăta aproximativ așa.

Schema

Destinație

• F12 7,5 A Farul dreapta de întâlnire.
• F13 7,5 A Farul stânga de întâlnire, corectorul farurilor.
• F31 5 A Întrerupătorul de alimentare a UCE motor.
• F32 7,5 A Iluminatul interior, plafoniera față, aprinderea plafonierei spate.
• F36 10 A Autoradio, circuit telefon mobil, panou de comandă aer condiționat, conector de diagnostic EOBD.
• F37 5 A Lumina de stop, panoul de instrumente.
• F38 20 A Încuietori uși.
• F43 15 A Pompa spălătorului de parbriz.
• F47 20 A Geam electric ușă șofer.
• F48 20 A Geam electric ușă pasager.
• F49 5 A UCE parcare, întrerupător lumini spate, oglinzi exterioare retrovizoare, senzor de monitorizare a habitaclului.
• F50 7,5 A UCE sistem airbag.
• F51 7,5 A Contact pentru lumina de stop, contact pentru pedala de ambreiaj, panou de comandă oglinzi exterioare retrovizoare, sistem Bluetooth.
• F53 5 A Panoul de instrumente, lămpile de ceață spate.
• F41 7,5 A Încălzire oglinzi exterioare retrovizoare.
• F94 15 A Bricheta.
• F96 15 A Priza 12 V.
• F97 10 A Încălzire scaun șofer.
• F98 10 A Încălzire scaun pasager.

Pentru brichetă și priză răspund siguranțele numărul 94 și 96 de 15A.
