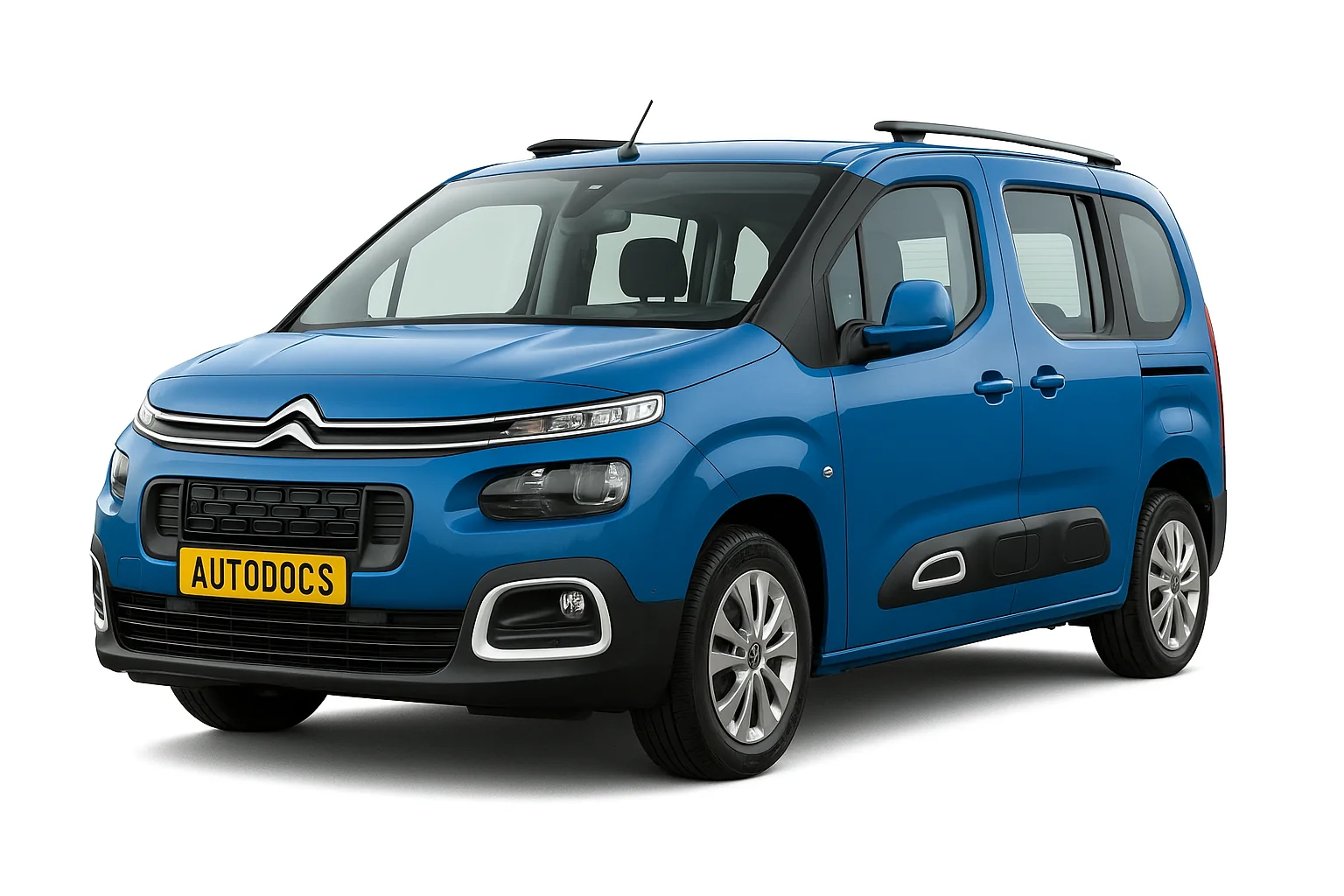

Citroën Berlingo 3 го покоління проводився у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час модель отримала рестайлінг. У даній публікації ви зможете знайти опис запобіжників та реле Сітроен Берлінго 3 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників у блоках, а також їх кількість може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників
Основний блок із запобіжниками знаходиться з лівого боку у нижній частині панелі приладів.
У машинах з правим кермовим керуванням, lля доступу треба прибрати захисну кришку або ящик для дрібниць.
Сам блок запобіжників виглядатиме приблизно отак.
| № | Опис |
|---|---|
| 1 | Індуктивна зарядка, Внутрішнє дзеркало / Рульове колесо з електропідсилювачем / Селективне керування рухом / Радар / Дизельна вихлопна система |
| 3 | Бездротовий зарядний пристрій для смартфона |
| 4 | Попередження |
| 5 | Омивач скла (перед/зад) |
| 6 | Омивач скла (перед/зад) |
| 7 | Розетка позаду USB |
| 8 | Задній склоочисник |
| 10 | Замок дверей/замок задніх дверей |
| 11 | Замок дверей/замок задніх дверей |
| 12 | Система стоп-старт/модуль діагностичного роз'єму/гальмівна система |
| 13 | Інформаційно-розважальна система / Система клімат-контролю |
| 14 | Сирена сигналізації |
| 15 | Автоматична коробка передач, комбінація приладів, Система клімат-контролю |
| 16 | Система стоп-старт/гальмівна система |
| 17 | Приладовий щиток |
| 18 | Помічник паркування |
| 19 | Електрообладнання рульової колонки / Органи управління на рульовому колесі |
| 21 | Протиугінна сигналізація |
| 22 | Камера /Датчик дощу/ Автоматичне керування освітленням |
| 23 | Нагадування про ремені безпеки, Модуль управління, Старт Стоп, розетка причепа |
| 24 | 7-дюймовий сенсорний екран / Удосконалена система допомоги під час паркування / Система панорамного огляду |
| 25 | Повітряна подушка |
| 26 | Електронний контроль стійкості |
| 27 | Тривога / Обігрівач стоянки |
| 28 | Модуль OnStar або BTA |
| 29 | Інформаційно-розважальна система |
| 32 | Прикурювач / Розетка на передній панелі |
| 34 | Внутрішнє дзеркало / Допомога під час паркування |
| 35 | Вимикач освітлення/модуль діагностичного роз'єму/клімат контроль |
| 36 | Освітлювальні прилади / USB |
За роботу прикурювача відповідає запобіжник 32.
Блок запобіжників та реле
Цей блок розташований за основним блоком запобіжників.
| № | Опис |
|---|---|
| F1 | Обігрівач/обігрівач заднього скла |
| F2 | Обігрів зовнішніх бічних дзеркал |
| F3 | Електричні склопідйомники – передні |
| F4 | Бічні дзеркала, що складаються / Регулювання зовнішніх дзеркал |
| F5 | Електричні склопідйомники – задні |
| F6 | Розетка в багажнику / Люк |
| F7 | |
| F8 | Блок запобіжників (права сторона панелі приладів) |
| F9 | |
| F10 | Підігрів сидінь |
| F11 | Функція масажу передніх сидінь |
| F12 | Hi-fi підсилювач |
| Реле | |
| R01 | Реле підігріву сидінь |
| R02 | Реле електросклопідйомників |
| R03 | Реле обігрівача/ обігріву заднього скла |
| R04 | – |
| R05 | – |
| R06 | – |
| R07 | – |
Блоки під капотом
Блок запобіжників та реле
У моторному відсіку, під капотом, з лівого боку, поруч із акумулятором розташований блок запобіжників та реле. Приклад доступу показано на макеті.
| № | А | Позначення |
|---|---|---|
| F1 | 40А | Вентилятор кондиціонера |
| F2 | 60А | Комп'ютер системи ABS/ESP |
| F3 | 80А | Блок запобіжників салону 3 |
| F4 | 30А | комп'ютер системи ABS/ESP |
| F5 | 50А | Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари.) 20А Обігрів лобового скла |
| F6 | 60А | Блок керування двошвидкісним вентилятором охолодження (GMV) 20А Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий) |
| F7 | 70А | Інтелектуальний комутаційний блок |
| F8 | 15А | Паливний насос керування двигуном, Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір повітря, що всмоктується, – датчики кисню (EP6FADTX), Термостат з пілотним керуванням – Перемикальна подача води, Електричний електромагніт (для EB2DT або EP6FDT) l Керований підкачувальний насос (для DV6F або DW10F) |
| F9 | 15А | Підкачуючий насос з пілотним керуванням (DW10F), впускний та випускний клапани v електромагнітні клапани – Термостат з пілотним керуванням – Електромагнітний клапан масляного насоса (промивання EC – Електричний електромагнітний клапан – Витратомір всмоктуваного повітря – датчики кисню (EP6FADTX) подача води Електричний електромагнітний клапан (EP6FDT) |
| F10 | 15А | Комп'ютер двигуна – Магніт насоса регулювання витрати дизельного палива – Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F) – Термостат S (DV5R) – Продувний нагрівач – Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX) – Промивка TS ) |
| F11 | 20А | Комп'ютер двигуна |
| F12 | 5А | Прилади – реле GMV – Istars – DMTC, електроводяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX) |
| F13 | 5А | Інтелектуальний комутаційний блок |
| F14 | 5А | Блок рівня заряду акумуляторної батареї |
| F15 | 20А | Електрообігрів вітрового скла |
| F16 | 15А | Протитуманні фари 10А Денні ходові вогні |
| F17 | 10А | Діагностика реле GMP BFRM - BSI1 - Комп'ютер двигуна - Нижній датчик Nox (форсунки DV5R та DW10 (DV5R) |
| F18 | 10А | Праві фари дальнє світло |
| F19 | 10А | Ліві фари дальнє світло |
| F20 | 30А | Комп'ютер двигуна l Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX) |
| F21 | 30А | Стартер |
| F22 | 40А | Резерв – Таксі |
| F23 | 40А | Стартер / Генератор |
| F24 | 40А | Блок запобіжників у салоні 5 |
| F25 | 40А | Блок запобіжників салону 3 |
| F26 | 15/20А | Обігрівач |
| F27 | 25А | Інтелектуальний комутаційний блок (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Задні ліві габаритні ліхтарі – Третій стоп-сигнал.) |
| F28 | 30А | Електроживлення насоса сечовини та резистор нагрівання трубок сечовини (UCE або DV5R) - Датчик Nox (DW10F) - Комп'ютер двигуна (EP6FADTX) - (BlueInjection, AdBlue) |
| F29 | 40А | Склоочисник вітрового скла |
| F30 | 80А | Блок попереднього нагрівання |
| F31 | 80А | Блок комутації та захисту |
| F32 | 80А | Підсилювач рульового управління, Ліва фара ближнього світла – Статичні поворотні вогні – Бічні повторювачі покажчиків поворотів – Ліві покажчики поворотів – Передній лівий та задній правий габаритні ліхтарі – Ліві стоп-сигнали – Лампи освітлення номерного знака. |
| Реле | ||
| R1 | Комп'ютер керування двигуном / Дизель Євро6 (живлення модуля SCR) | |
| R2 | Компресор кондиціонера / Електрообігрів вітрового скла | |
| R3 | Стартер / теплова підготовка | |
| R4 | Протитуманні фари / денні ходові вогні | |
| R5 | Вентилятор кондиціонера | |
| R6 | Стартер | |
| R7 | Передній склоочисник | |
| R8 | Передній склоочисник | |
| R9 | Фари | |
Блок на АКБ
До пюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.
| № | А | Призначення |
|---|---|---|
| F1 | 60А | Електричний блок керування двошвидкісним двигуном вентилятора |
| F2 | 100А | Блок запобіжників |
| F3 | 80А | Гідропідсилювач керма |
| F4 | 80А | Блок запобіжників у салоні |
| F5 | 80А | Блок запобіжників у салоні |
