Citroеn Berlingo – лёгкий коммерческий автомобиль, выпускается в различных модификация и комплектация с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и по настоящее время. Мы представляем информацию о всех предохранителях и блока реле ситроен берлинго для 1 и 2 поколения с подробным описанием схем.
Основные блоки электрических предохранителей для двух поколений находятся:
- слева под приборной панелью (под крышкой)
- в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).
Содержание
1 поколение
Блок под капотом
| № | A | Описание |
|---|---|---|
| F1 | 10А | Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления |
| F2 | 15А | Бензонасос |
| F3 | 10А | Электронный блок управления (ЭБУ) системы ABS |
| F4 | 10А | ЭБУ двигателя |
| F5 | 10А | Резервный |
| F6 | 15А | Передние противотуманные фары |
| F7 | 20А | Фараомыватель |
| F8 | 20А | ЭБУ двигателя, реле электровентилятора |
| F9 | 15А | Левая лампа ближнего света |
| F10 | 15А | Правая лампа ближнего света |
| F11 | 10А | Левая лампа дальнего света |
| F12 | 10А | Правая лампа дальнего света |
| F13 | 15А | Звуковой сигнал |
| F14 | 10А | Стеклоомыватель ветрового стекла |
| F15 | 30А | Датчики двигателя |
| F16 | 30А | Воздушный насос |
| F17 | 30А | Стеклоочиститель ветрового стекла |
| F18 | 40А | Электро вентилятор системы климат-контроля |
Блок в салоне
| № | A | Описание |
|---|---|---|
| F1 | 15А | Стеклоочиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop) |
| F4 | 20А | Автомагнитола комбинация приборов, дисплей, СОМ2000 |
| F5 | 15А | Сирена охранной сигнализации |
| F6 | 10А | Диагностический разъем Citroen Berlingo |
| F7 | 15А | Охранная сигнализация |
| F9 | 30А | Система подогрева сидений, электровентилятор Modutop |
| F10 | 40А | Электрообогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом |
| F11 | 15А | Стеклоочиститель заднего стекла |
| F12 | 30А | Люк с электроприводом, электростеклоподъемники Citroen Berlingo |
| F14 | 10А | Сеть VAN COM2000 |
| F15 | 15А | Сеть VAN комбинации приборов, автомагнитола, дисплей |
| F16 | 30А | Замки дверей с электроприводом |
| F20 | 10А | Задний правый стоп-сигнал |
| F21 | 15А | Задний левый стоп-сигнал |
| F22 | 20А | Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направленного света для чтения карт и документов |
За прикуриватель отвечают предохранители № 1 и 22.
2-е поколение
Блоки под капотом

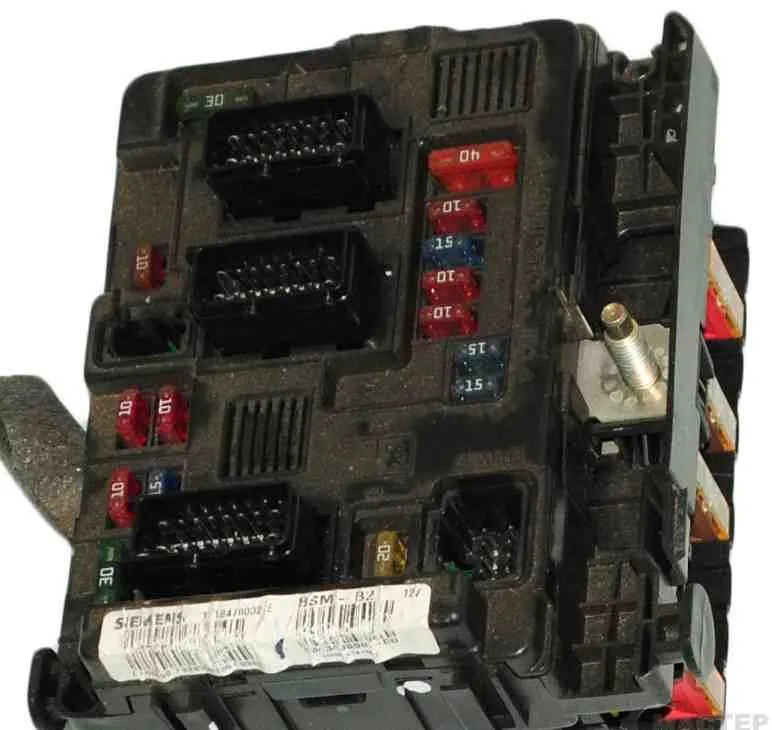

Главный блок с предохранителями и реле
| № | A | Описание |
|---|---|---|
| Предохранители | ||
| F1 | 20A | Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятораF1 |
| F2 | 15A | звуковая сигнализация |
| F3 | 10A | передний и задний стеклоомыватели |
| F4 | 20A | Омыватели фар |
| F5 | 15A | + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4 |
| F6 | 10A | + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса |
| F7 | 10A | контактный датчик торможения – концевой выключатель педали сцепления |
| F8 | 25A | обмотка стартера |
| F9 | 10A | после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар |
| F10 | 30A | управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6 |
| F11 | 40A | включение реле нагнетательного вентилятора |
| F12 | 30A | управление малой и большой скоростью переднего стеклоочистителя |
| F13 | 40A | после контакта питание СМ (интеллектуальный сервисный модуль) |
| F14 | 30A | управление насосом рекуперации температуры отработавших газов |
| F15 | 10A | правая фара дальнего света |
| F16 | 10A | левая фара дальнего света |
| F17 | 15A | левая фара ближнего света |
| F18 | 15A | правая фара ближнего света |
| F19 | 15A | Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6 |
| F20 | 10A | датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске |
| F21 | 5A | воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1) |
| Реле | ||
| R1 | главное реле компьютера управления двигателем | |
| R2 | реле силовой цепи компьютера управления двигателем | |
| R3 | реле системы подачи воздуха | |
| R4 | реле очистителя ветрового стекла | |
| R5 | реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя | |
| R6 | реле распределителя + после контакта | |
| R7 | реле вентилятора системы кондиционирования | |
| R8 | реле стартера | |
| R9 | реле переднего стеклоомывателя | |
| R10 | реле заднего стеклоомывателя | |
| R11 | реле омывателя фар | |
| R12 | реле звукового сигнала | |
Блок на крышке аккумуляторной батареи
О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Citroеn Berlingo.
| № | A | Описание |
|---|---|---|
| 1 | 5А | Модуль состояния зарядки |
| 2 | 15А | Диагностический разъем |
| 3 | 15А | Сопротивление выключатели педали тормоза |
| 4 | - | |
| 5 | 80А | Питание группы электронасоса усилителя рулевого управления |
| 6 | 70А | Модуль управления предварительным пост-обогревом |
| 7 | 100А | Модуль блокировки защиты 3 реле |
| 8 | - | |
| 9 | - | |
| 10 | 30А | Простое реле защиты двигателя |
Блоки в салоне
Основные блоки под панелью слева
| № | A | Описание |
|---|---|---|
| 1 | 15А | Очиститель заднего стекла |
| 2 | - | |
| 3 | 5А | Подушка безопасности |
| 4 | 10А | Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар |
| 5 | 30А | Стеклоподъемники |
| 6 | 30А | Замки |
| 7 | 5А | Задний плафон, передний плафон индивидуального освещения, люк в крыше |
| 8 | 20А | Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена |
| 9 | 30А | Розетки 12 В передняя и задняя |
| 10 | 15А | Верхняя часть рулевой колонки |
| 11 | 15А | Цепь малого тока замка зажигания |
| 12 | 15А | Датчик дождя и освещенности, подушка безопасности |
| 13 | 5А | Панель приборов |
| 14 | 15А | Парктроник, панель управления кондиционером, система громкой связи |
| 15 | 30А | Питание системы блокировки замов |
| 16 | - | |
| 17 | 40А | Подогрев заднего стекла и зеркал |
| Описание реле | ||
| R1 | Реле переднего импульсно стеклоподъемника | |
| R2 | Реле очистителя заднего стекла | |
| R3 | Реле аксессуаров + АСС | |
| R4 | Реле блокировки дверей | |
| R5 | Реле супер блокировки задних дверей | |
| R6 | Реле супер блокировки передних дверей | |
| R7 | Реле пробуждения компьютера | |
| R8 | Реле заднего стекла с обогревом | |
За прикуриватель отвечает предохранитель номер – 9.
| № | A | Описание |
|---|---|---|
| 1 | - | |
| 2 | 20А | Подогрев сидений |
| 3 | - | |
| 4 | 15А | Реле складных зеркал заднего вида |
| 5 | 15А | Реле розетки для подключения холодильной камеры |
Дополнительный блок
При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.
Тут расположены:
- 15А – реле замка зажигания, опционный генератор
- 15А – Питание прицепа 12В
- 15А – Цепь постоянного питания трансформаторов
- 40А – Аварийные огни
Электросхемы блоков
Полные электро схемы блоков предохранителей в формате pdf можете скачать тут: 1 и 2 .
