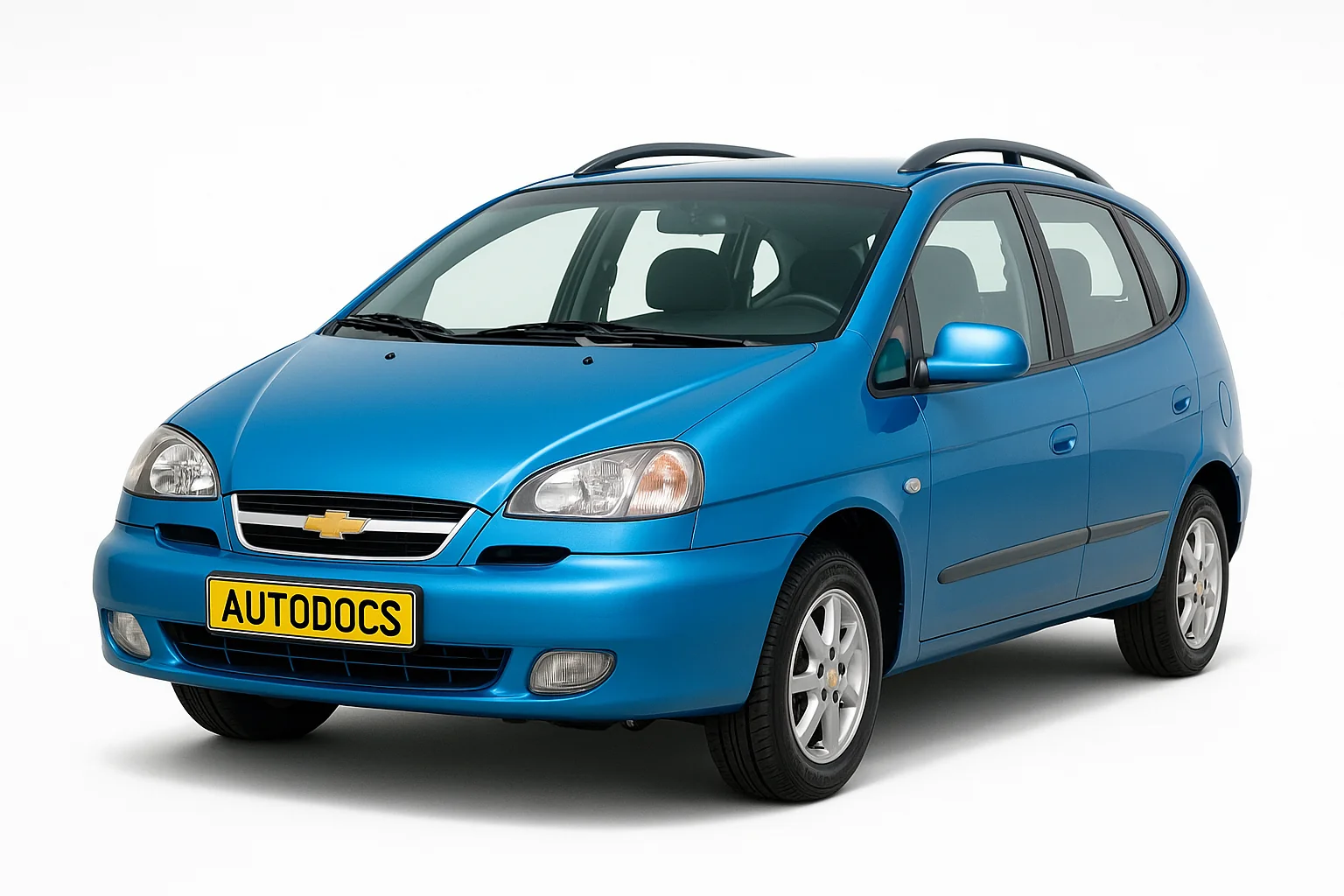

Компактвен Chevrolet Rezzo випускався в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 і 2008 році. Також модель відома під маркою Daewoo tacuma або Chevrolet Tacuma. Ми надамо інформацію про блоки реле та схеми запобіжників шевроле реззо з докладним описом усіх елементів.
Зміст
Блок із реле та запобіжниками під капотом
Він знаходиться поряд з бочком рідини, що омиває, і закритий пластиковою кришкою.
Схема блоку
Опис
| 1 | Обігрівач заднього скла |
| 2 | Реле системи керування двигуном |
| 3 | Реле електроприводу склопідйомників |
| 4 | Реле високих обертів вентилятора системи охолодження |
| 5 | Реле низьких обертів вентилятора системи охолодження |
| 6 | Реле електродвигуна вентилятора обігрівача |
| 7 | Реле габаритів |
| 8 | Реле фар |
| 9 | Реле звукового сигналу |
| 10 | Реле протитуманних фар |
| 11 | Реле електромагнітної муфти компресора кондиціонера |
| 12 | Реле паливного насосу |
| F1 | (30A) Ланцюги замку запалювання |
| F2 | (30A) Основні ланцюги запалювання |
| F3 | (40A) Електродвигун вентилятора системи охолодження |
| F4 | (30A) Електродвигун вентилятора обігрівача |
| F5 | (30A) Електронний блок керування двигуном |
| F6 | (40A) Блок запобіжників/реле панелі приладів |
| F7 | (10A) Звуковий сигнал(и) |
| F8 | (15A) Протитуманні фари |
| F9 | (10A) Сирена протиугінної системи |
| F10 | (10A) Лампи переднього лівого габариту/заднього лівого габариту |
| F11 | (10A) Лампи переднього правого габариту/заднього правого габариту |
| F12 | (10A) Ближнє світло лівої фари |
| F13 | (10A) Ближнє світло правої фари |
| F14 | (10A) Далеке світло лівої фари |
| F15 | (10A) Далеке світло правої фари |
| F16 | (20A) Підсвічування комбінації приладів |
| F17 | (30A) Обігрівач заднього скла |
| F18 | (30A) Електропривод склопідйомників |
| F19 | (30A) Електродвигун вентилятора системи охолодження |
| F20 | (50A/60A) Система ABS |
| F21 | (20Д) Фари |
| F22 | (10A) Система керування двигуном |
| F23 | (15Д) Паливний насос |
| F24 | (10A) Електромагнітна муфта компресора кондиціонера |
| F25 | (10A) Система керування двигуном |
| F26 | (15A) Система керування двигуном |
| F27 | (10A) Обігрівач дзеркал заднього виду на дверях |
| F28 | (15A) Роз'єм живлення додаткового обладнання |
| F29 | (5A) Система керування двигуном |
| F30 | (15A) Підігрівач сидінь |
Блок запобіжників у салоні шевроле реззо
Внутрішній блок запобіжників розташований під панеллю керування ліворуч на стійці.
Схема
Розшифровка
| 1 | (20A) Люк |
| 2 | (15 A) Стоп-сигнали |
| 3 | (10A) Лампи освітлення салону |
| 4 | (10A) Діагностичний роз'єм (DLC) |
| 5 | - |
| 6 | - |
| 7 | (15A) Центральний замок |
| 8 | (15A) Аварійна сигналізація |
| 9 | (10A) Електронний блок керування КПП |
| 10 | (10A) Аудіосистема |
| 11 | (10A) Електропривод дзеркал |
| 12 | (25A) Очищувачі та омивачі |
| 13 | (15A) Система керування двигуном |
| 14 | (10A) Ліхтар(и) заднього ходу |
| 15 | (10A) Система керування двигуном |
| 16 | (10A) Комбінація приладів |
| 17 | (10A) Допоміжні ланцюги |
| 18 | (20A) кондиціонер/ обігрівач |
| 19 | (10A/15A) Система SRS |
| 20 | (10A) Покажчики повороту |
| 21 | (10A) |
| 22 | (15A) Аудіосистема |
| 23 | (15A) Прикурювач |
| 24 | - |
За прикурювач відповідає запобіжник номер 23.
Інструкція з експлуатації
Більше інформації про ремонт, обслуговування, електро обладнання автомобіля можете отримати вивчивши інструкцію з експлуатації шевроле реззо: “завантажити”
