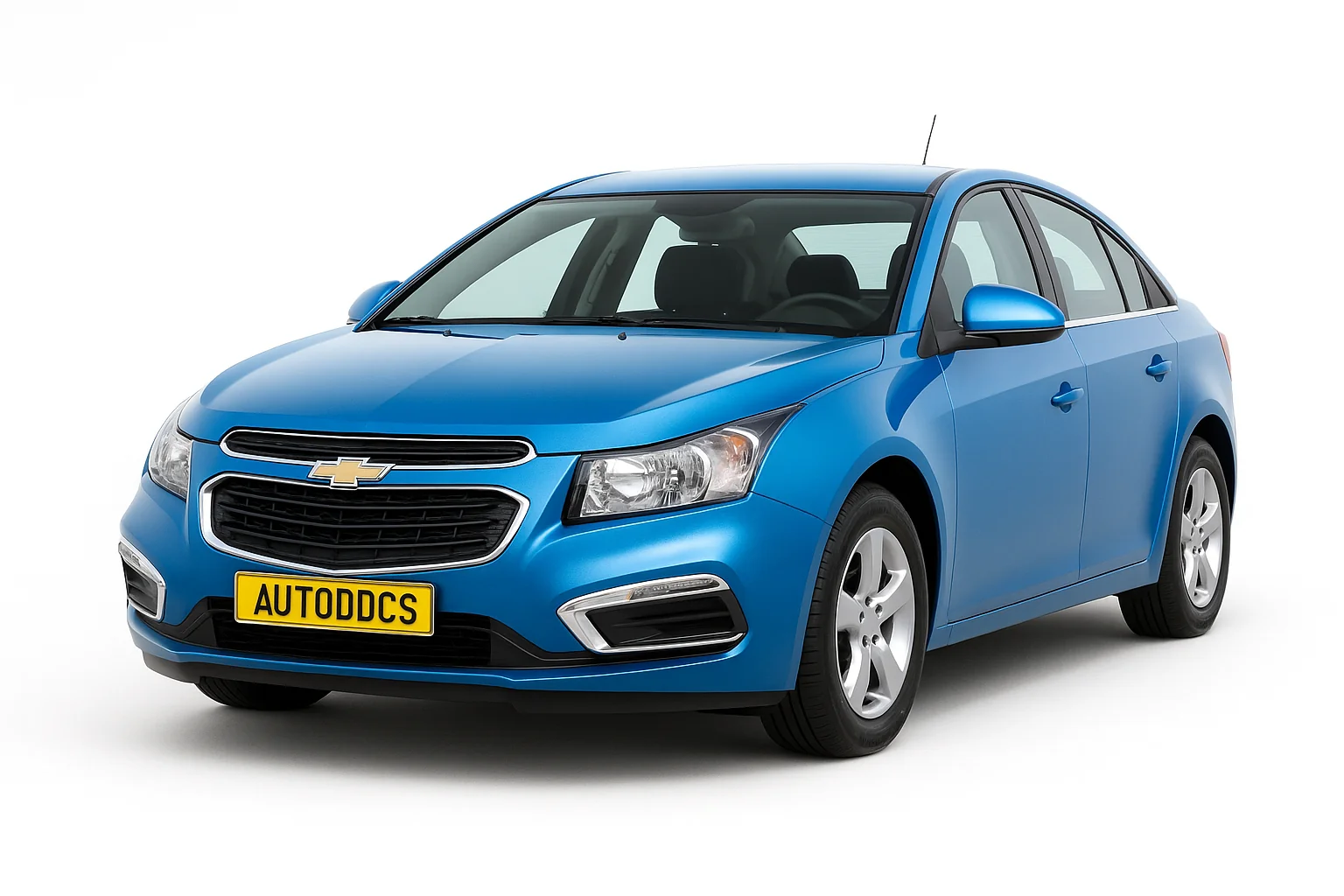

Chevrolet Cruze Його продаж у всьому світі стартував ще у 2008. Випускався у 2010, 2011, 2012, 2013 роках. Після рестайлінгу у 2014 році, круз випускається оновленою моделлю у 2015, 2016, 2017, 2018, 2019 роках. У нашій публікації будуть розглянуті блоки запобіжників та реле Шевроле Круз з описом схем. Окремо відзначимо запобіжник, що відповідає за прикурювач.
Зміст
Блоки із запобіжниками та реле в моторному відсіку
Головний блок з реле та запобіжниками

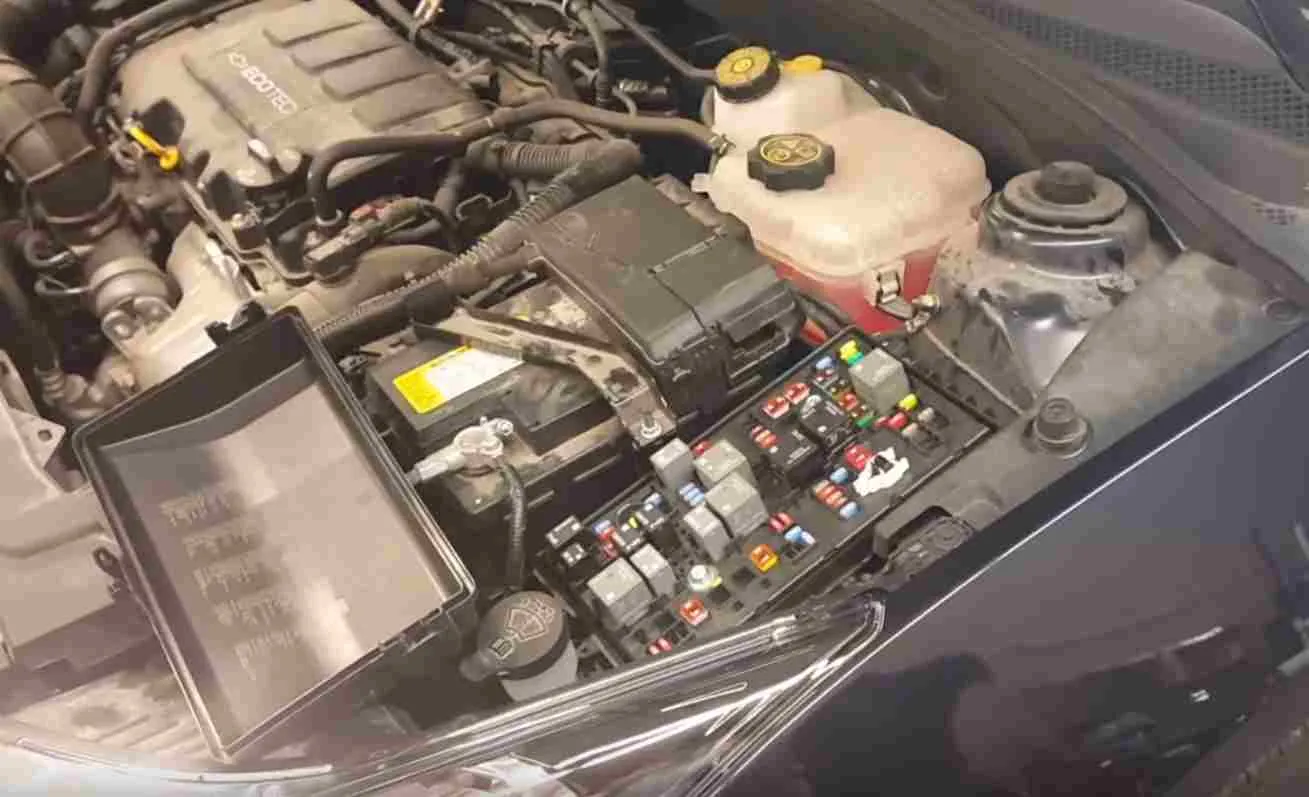

Він знаходиться під капотом у лівій частині моторного відсіку, поряд з фарою та батареєю акумулятора. Закрито пластиковою захисною кришкою. 3 кріплення з різних боків.
На звороті кришки вказана актуальна інформація з описом запобіжників. Можливі зміни у представлених схемах залежно від комплектації та року випуску Вашого автомобіля.

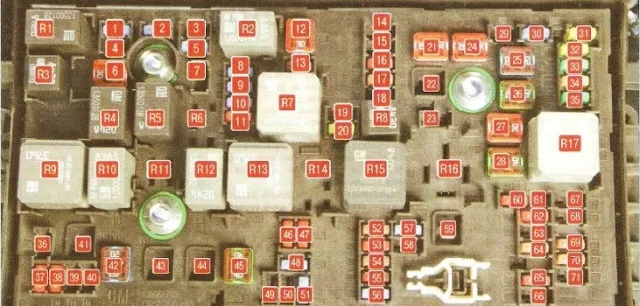

Фото схема блоку
Опис
| Номер | Ланцюг, що захищається |
| 1 | 15А Блок керування коробкою передач |
| 2 | 15А Блок керування двигуном |
| 3 | Не використовується |
| 4 | 10А Електромагнітний повітряний клапан адсорбера |
| 5 | 15А Запалювання |
| 7 | Не використовується |
| 8 | 15А Система упорскування палива |
| 9 | 15А Система упорскування палива, система запалювання |
| 10 | 15А Блок керування двигуном |
| 11 | 10А Датчик концентрації кисню |
| 13 | 7,5А Електромагнітний клапан адсорбера |
| 14 | Не використовується |
| 15 | 20А Очищувач заднього скла |
| 16 | 7,5А Запалювання, датчик якості повітря в салоні (система кондиціонера) |
| 17 | 5А Запалювання, подушка безпеки |
| 18 | 10А Датчик положення дросельної заслінки |
| 19 | Не використовується |
| 20 | 20А Паливний насос |
| 22, 23, 29 | Не використовується |
| 30 | 15А ABS |
| 31 | 20А Блок керування кузовним обладнанням |
| 32 | 20А Те саме |
| 33 | 30А Обігрів передніх сидінь |
| 34 | 25А Люк даху |
| 35 | 30А Аудіосистема |
| 36 | Не використовується |
| 37 | 10А Запобіжник правої фари далекого та ближнього світла |
| 38 | 10А Ліва фара далекого та ближнього світла |
| 39,40 | Не використовується |
| 46 | 10А Вентилятор системи охолодження |
| 47 | 10А Датчик концентрації кисню |
| 48 | 15А Протитуманні фари |
| 49,50 | Не використовується |
| 51 | 15А Звуковий сигнал |
| 52 | 15А Панель приладів |
| 53 | 10А Електро дзеркало |
| 54 | 5А Вимикач світлових приладів, керування світловими приладами |
| 55 | 7,5А Складання дзеркал |
| 56 | 15А Омивач вітрового скла |
| 57 | 15А Замок кермової колонки |
| 58 | Не використовується |
| 60 | 7,5А Обігрівач дзеркала |
| 61 | 7,5А Обігрівач дзеркала |
| 62 | 10А Стан повітря |
| 63 | 7,5А Датчик заднього скла |
| 64 | 5А Датчик якості повітря |
| 65 | 7,5А Задні протитуманні фари |
| 66 | 15А Омивач заднього скла |
| 67 | 20А Блок керування подачею палива |
| 68 | Не використовується |
| 69 | 5А Датчик напруги акумуляторної батареї |
| 70 | 5А Датчик дощу |
| 71 | Не використовується |
| Плавкі вставки | |
| 6 | 30А Очищувач вітрового скла |
| 12 | 30А Тягове реле стартера |
| 21 | 30А Задні електричні склопідйомники |
| 22 | Не використовується |
| 24 | 30А Передні електричні склопідйомники cruze |
| 25 | 20А Вакуумний насос з електронним керуванням |
| 26 | 40А ABS |
| 27 | 30А Система керування електронним ключем |
| 28 | 40А Обігрів заднього скла |
| 41 | Не використовується |
| 42 | 20/30/40А Вентилятор системи охолодження двигуна |
| 43,44 | Не використовується |
| 45 | 40А Вентилятор системи охолодження двигуна |
| 59 | 30А Нагрівач дизельного палива |
| Реле | |
| R1 | Муфта приводу компресора кондиціонера |
| R2 | Тягове реле стартера |
| R3 | Вентилятор системи охолодження двигуна (К7) |
| R4 | Реле режиму (швидкості) роботи передніх склоочисників |
| R5 | Передні склоочисники |
| R6 | Не використовується |
| R7 | Головне реле системи керування двигуном |
| R8 | Паливний насос |
| R9 | Вентилятор системи охолодження двигуна (К2) |
| R10 | Вентилятор системи охолодження двигуна (КЗ) |
| R11 | Не використовується |
| R12 | Вентилятор системи охолодження двигуна (КЗ) |
| R13 | Вентилятор системи охолодження двигуна (К1) |
| R14 | Не використовується |
| R15 | Запалювання |
| R16 | Система передпускового підігріву (дизель) |
| R17 | Обігрів зовнішніх дзеркал заднього виду |
Блок із плавкими запобіжниками високої потужності

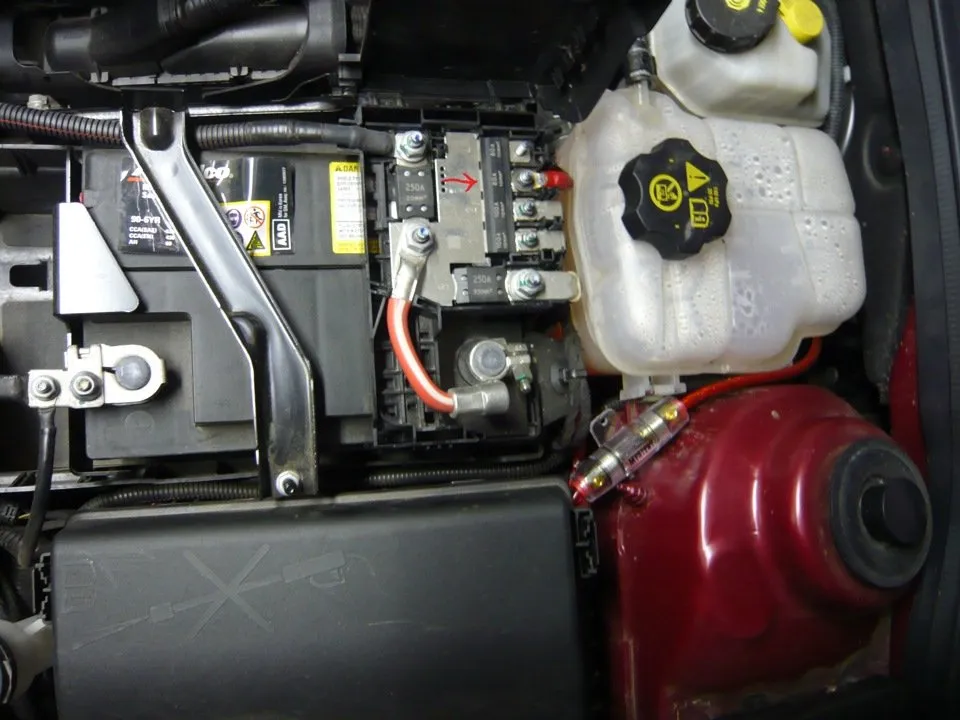

Він розташований на кришці акумуляторної батареї.

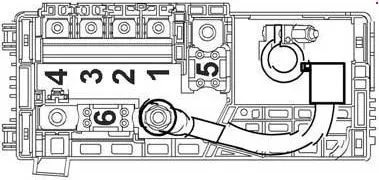

Схема
Розшифровка
| 1 | 100А Блок запобіжників – панель приладів |
| 2 | 100А Блок запобіжників – панель приладів |
| 3 | 80А Рульовий привід з електричним підсилювачем (EPS) (NJ1) |
| 4 | Не використовується |
| 5 | 250А Блок плавких запобіжників – додаткова батарея |
| 6 | 250/500А Двигун стартера |

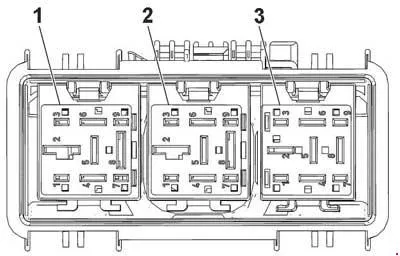

Додатковий блок із реле
Залежно від комплектації можлива наявність окремого блоку з реле під капотом.
- Реле середньої швидкості вентилятора системи охолодження;
- Реле регулювання швидкості вентилятора охолодження;
- Реле середньої швидкості вентилятора системи охолодження.
Блок із запобіжниками у салоні

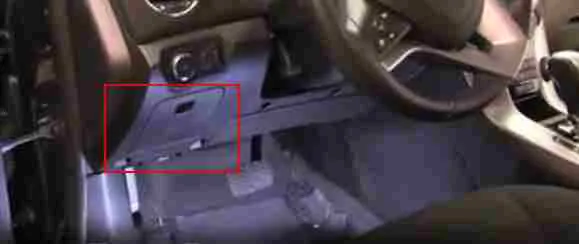

Блок розташований у панелі з лівого боку прямо біля лівого коліна водія.
Для доступу необхідно відкрити ящик для дрібних предметів і потягнути його вгору. Потім слід вивести нижню частину ящика з упорів панелі та витягнути його.

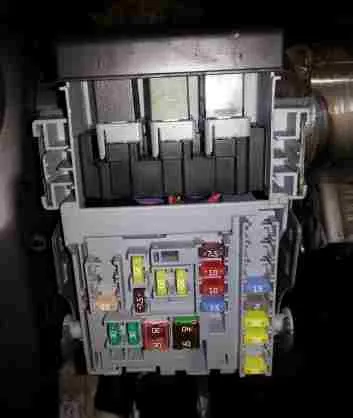

Фотографія блоку
Схема
Таблиця з позначенням
| 1 | 10А Модуль керування мобільним телефоном |
| 2 | Не використовується |
| 3 | 25А Контролер кузова |
| 4 | 20А Радіоприймач |
| 5 | 7,5А Модуль управління системи допомоги при паркуванні, звуковипромінювач, підрульовий перемикач - центральна консоль, дисплей |
| 6 | 20А Прикурювач – передній |
| 7 | 20А Розетка для додаткових електроприладів – центральна консоль 1/2 |
| 8 | 30А Контролер кузова |
| 9 | 30А Контролер кузова |
| 10 | 30А Контролер кузова |
| 11 | 40А Модуль керування дверима – Електровентилятор |
| 12 | Не використовується |
| 13 | 25А Модуль системи керування підігрівом сидіння |
| 14 | 7,5А Колодка діагностики, штуцер подачі олії |
| 15 | 10А Модуль діагностики та контролю подушок безпеки |
| 16 | 10А Реле визволення дверей заднього відсіку |
| 17 | 15А Блок управління системою опалення, вентиляції та кондиціювання / панель управління системою опалення, вентиляції та кондиціювання у зборі |
| 18 | Не використовується |
| 19 | Не використовується |
| 20 | Не використовується |
| 21 | 15А Комбінація приладів |
| 22 | 2А Вимикач запалювання / приймач сигналу дистанційного керування замками дверей |
| 23 | 20А Контролер кузова |
| 24 | 20А Контролер кузова |
| 25 | 20А Модуль керування замком кермової колонки |
| 26 | Не використовується |
| Примітка: Наведені нижче реле є необслуговуваними реле друкованої плати (ПП) і розташовані всередині блоку. | |
| 1 | Визволення дверей заднього відсіку |
| 2 | Логістичний режим |
| 3 | Реле допоміжного джерела живлення |
Зверніть увагу: запобіжник прикурювача в шевролі круз знаходиться в даному блоці під номером 6.
Інструкція з обслуговування та експлуатації
Більш інформації про шевроле круз, можете дізнатися вивчивши посібник з експлуатації: “завантажити“.
