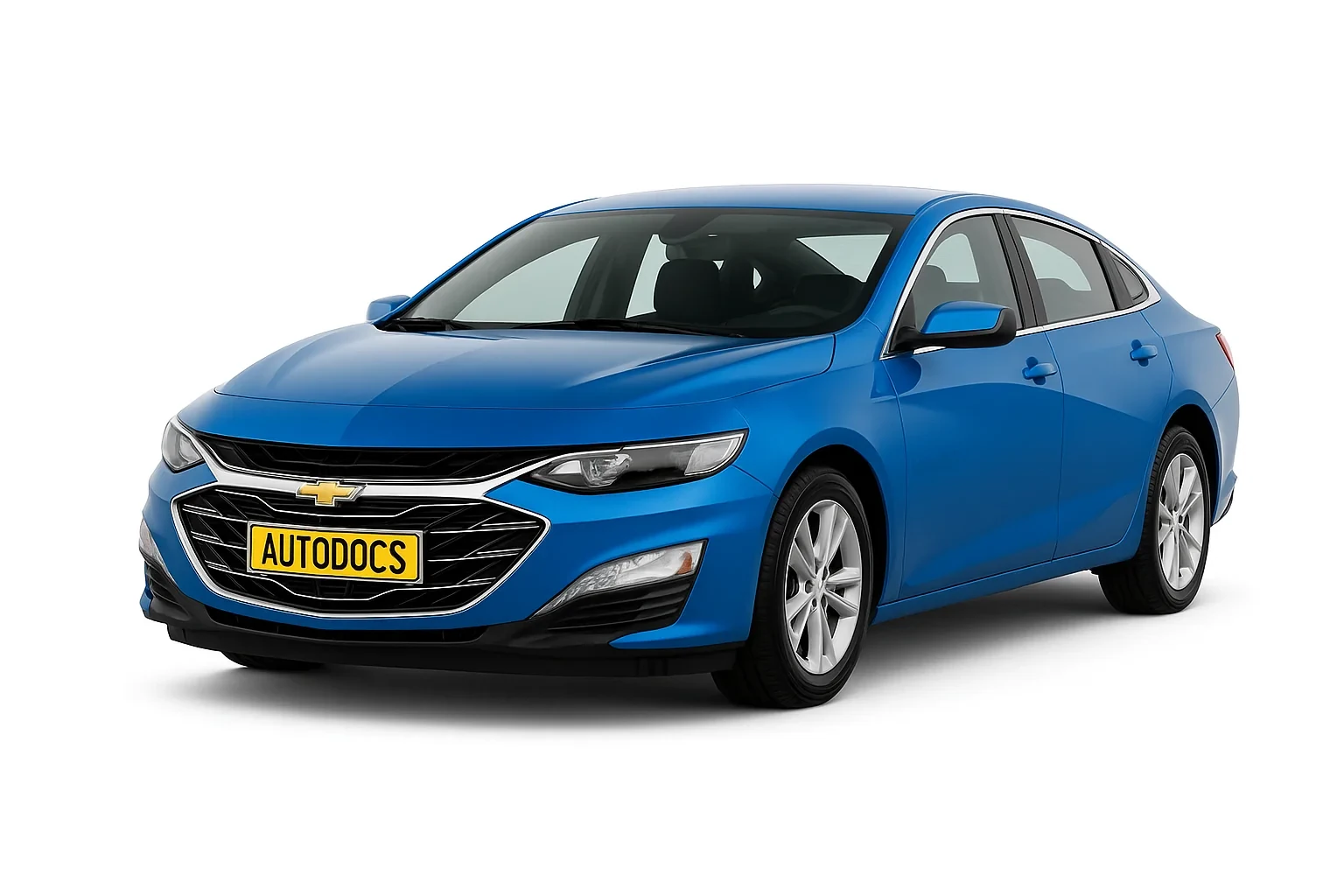

Chevrolet Malibu 9 покоління випускався в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 році переважно з бензиновими двигунами 1,5 і 2,0 . За цей час модель одержала оновлення. У нашій статті ви знайдете опис запобіжників та реле Шевроле Малібу зі схемами блоків, фото прикладами їх виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня електричного обладнання. Звіряйте інформацію зі своїми схемами на кришці блоку.
Блок у салоні
У салоні автомобіля блок запобіжників та реле знаходиться у нижній частині панелі приладів, за захисною кришкою.
Фото приклад
Схема
Опис
| F1 | 30A Ліві електричні склопідйомники |
| F2 | 30A Праві електричні склопідйомники |
| F3 | — |
| F4 | 40A Вентилятор опалення, вентиляції та кондиціювання повітря |
| F5 | 15A Блок керування кузовом 2 |
| F6 | Ліве заднє сидіння з підігрівом |
| F7 | Праве заднє сидіння з підігрівом |
| F8 | 15A Блок керування кузовом 3 |
| F9 | 5A Блок керування двигуном/задня акумуляторна батарея |
| F10 | 15A Блок управління кузовним обладнанням 2 (з опцією «Стоп/Старт») |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | 20A Модуль керування коробкою передач (з опцією Stop/Start) |
| F16 | Підсилювач 30А |
| F17 | Сидіння з електроприводом для попереку |
| F18 | OnStar |
| F19 | — |
| F20 | 15A Блок керування кузовом 1 |
| F21 | 15A Блок керування кузовом 4 |
| F22 | — |
| F23 | 10A Електричний замок кермової колонки – тільки для Китаю та Росії. |
| F24 | 10А подушка безпеки |
| F25 | 7,5A Роз'єм каналу передачі даних |
| F26 | — |
| F27 | Інвертор змінного струму постійного струму 30 А |
| F28 | — |
| F29 | 20А Блок керування кузовом 8 |
| F30 | 10A Стельова консоль |
| F31 | Управління на кермі |
| F32 | — |
| F33 | 10A Опалення, вентиляція та кондиціювання повітря |
| F34 | Ворота |
| F35 | — |
| F36 | Бездротовий зарядний пристрій 5А |
| F37 | 20A Передні розетки живлення для аксесуарів/прикурювач |
| F38 | 5А зірка |
| F39 | 7,5А Дисплей |
| F40 | 10A Виявлення перешкод |
| F41 | 15A Блок керування кузовним обладнанням 1 (з опцією «Стоп/Старт») |
| F42 | Радіо 15А |
| CB1 | — |
| CB2 | 15A Розетка живлення консолі |
| Реле | |
| K1 | — |
| K2 | Збережене допоміжне силове реле |
| K3 | — |
| K4 | — |
| K5 | — |
За прикурювач відповідає запобіжник номер 37.
Блок під капотом
Під капотом основний блок із запобіжниками та реле знаходиться з лівого боку.
Схема
Позначення
| 1 | — |
| 2 | — |
| 3 | 60A Насос антиблокувальної гальмівної системи |
| 5 | Інвертор змінного струму постійного струму 60 А |
| 6 | 7,5 Задня кришка / Багажник |
| 7 | 7,5A Протиугінна сирена/ звуковий сигнал |
| 8 | 5A Вікно/ Дзеркало/ Сидіння |
| 9 | 5A Електричний підсилювач гальм |
| 10 | 15A LT люм сидіння / 10A AOS/ Подушка безпеки – HEV |
| 11 | Акумулятор постійного струму 40 А постійного струму 1 |
| 12 | 40А Обігрів заднього скла |
| 13 | 10А Обігрів дзеркала |
| 14 | — |
| 15 | 5A Пасивний вхід/пасивний запуск |
| 16 | 20А Передній склоочисник |
| 17 | 30A Пасажирське сидіння з електроприводом |
| 18 | 30А Клапан антиблокувальної системи гальм |
| 19 | 30A Сидіння водія з електроприводом |
| 21 | 30А люк |
| 22 | 5А Стоянковий ліхтар |
| 23 | 10A Активне регулювання фар |
| 24 | — |
| 26 | 15A Модуль керування коробкою передач/ запалювання |
| 27 | 10A Корпус панелі приладів/ запалювання |
| 28 | 10А Паливний насос |
| 29 | 10A Регульована напруга/вентиляція |
| 30 | 5A Індикатор несправності/SS |
| 32 | 5A Connister вентиляційний розчин |
| 33 | 15A Обігрів переднього сидіння |
| 34 | 10A Вентилятор BSM/ESS 15A Обігрів заднього сидіння |
| 35 | 10A Блок управління кузовним обладнанням 6/ Блок управління кузовним обладнанням 7 |
| 36 | 20А Паливний модуль |
| 38 | - |
| 39 | - |
| 40 | 10А Замок кермової колонки |
| 41 | - |
| 43 | 15А Обігрів рульового колеса |
| 44 | 10A Активне регулювання фар |
| 45 | - |
| 46 | 15A Модуль керування двигуном/запалювання |
| 47 | - |
| 48 | 60A Електричний підсилювач гальм - HEV |
| 49 | Акумулятор постійного струму 40 А постійного струму 2 |
| 50 | - |
| 51 | - |
| 52 | - |
| 53 | - |
| 54 | - |
| 55 | - |
| 56 | 30А Стартер |
| 57 | 40A Допоміжний насос коробки |
| 58 | - |
| 59 | 10A Фари далекого світла |
| 60 | 60А Охолодний вентилятор |
| 61 | - |
| 62 | - |
| 63 | - |
| 65 | 10A Кондиціонер – ГЕМ |
| 67 | - |
| 68 | - |
| 69 | 20A Права ксенонова фара ближнього світла |
| 70 | 20A Ліва ксенонова фара ближнього світла |
| 72 | 40А Шестерня стартера |
| 74 | - |
| 75 | 25А Модуль керування двигуном |
| 76 | 15A Силовий агрегат при вимкненому двигуні |
| 78 | 20А Сигнал |
| 79 | 20А Насос омивача |
| 81 | 15A Модуль керування коробкою передач / модуль керування двигуном |
| 82 | - |
| 83 | 15А Котушка запалювання |
| 84 | 15A Силовий агрегат на двигуні |
| 85 | 60A Модуль керування двигуном, перемикач 2 |
| 86 | 60A Модуль керування двигуном, перемикач 1 |
| 87 | Насос САІР 50А |
| 88 | 10A Повітряний шлюз |
| 89 | 25А Омивач фар |
| 91 | - |
| 92 | 10A Модуль інвертора тягової потужності/насос мотор-генератора |
| 93 | 10A Активне регулювання фар |
| 95 | 15А соленоїд SAIR |
| 96 | 25А Підігрівач палива |
| 97 | - |
| 99 | 10А Насос охолоджувальної рідини |
| Реле | |
| 4 | Інвертор змінного струму постійного струму |
| 20 | Задній обігрівач |
| 25 | Управління переднім склоочисником |
| 31 | Запустити/завести |
| 37 | Швидкість переднього склоочисника |
| 42 | Допоміжний насос коробки |
| 64 | Пусковий двигун |
| 68 | Силовий агрегат |
| 71 | Ксенонові фари ближнього світла |
| 73 | Кондиціонування повітря |
| 80 | Шестерня стартера/стартер двигун |
| 90 | Соленоїд реакції SAI |
| 94 | омивач фар |
| 98 | Реакційний насос SAI |
Поруч із цим блоком може встановлюватися ще один блок запобіжників високої потужності виконаний у вигляді плавких вставок. Виглядає приблизно так.
