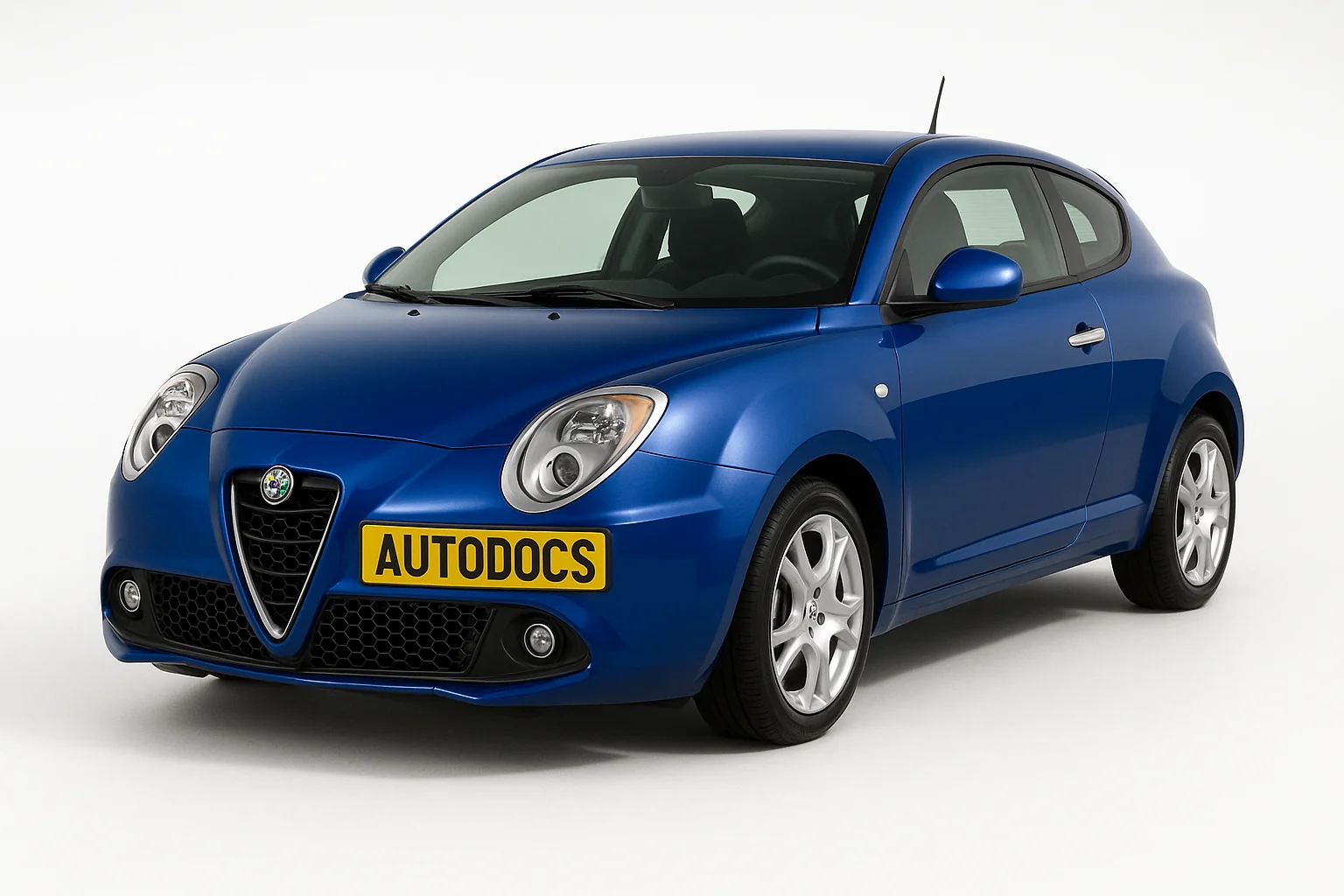

Alfa Romeo MiTo (Серія 955) - тридверний люксовий суперміні, надійшов у продаж у 2008 році. Рестайлінг отримав у 2014 році. Однак особливих зовнішніх змін не було: нове оздоблення окантовки передніх фар і хромована решітка радіатора. Внутрішні зміни залежать від комплектації та року випуску. У нашій статті розглянуто блоки запобіжників альфа ромео міто 2009, 2010, 2011, 2012, 2013, 2014, 2015 і 2016 років випуску.
Зміст

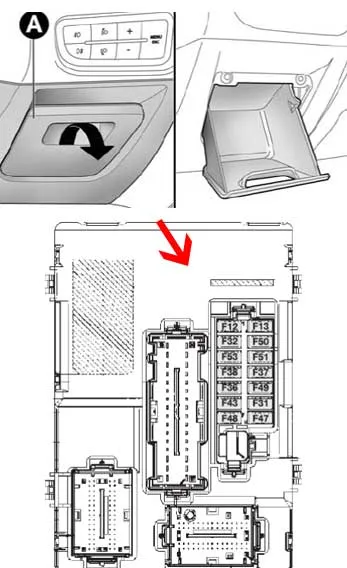

Блок запобіжників у салоні альфа ромео
Він розташований під приладовою панеллю зліва. Для доступу до нього необхідно відкрити захисну кришку.
| № | A | Опис запобіжників |
|---|---|---|
| F12 | 7,5A / 15A | Права фара |
| F32 | 5A | Лампи освітлення салону |
| F53 | 5A | Комбінація приладів |
| F38 | 15A | Центральний замок |
| F36 | 10A | Магнітола, Система Blue&Me, Блок керування кондиціонером, Сирена протиугінної сигналізації, Блок керування контролю об'ємної сигналізації, Зовнішній діагностичний роз'єм EOBD, Електронний блок керування контролю тиску шин |
| F43 | 20A | Електронасос омивача скла і заднього скла |
| F48 | 20A | Електропривод склопідйомників |
| F13 | 7,5A / 15A | Ліва фара |
| F50 | 7,5A | Система SRS |
| F51 | 5A | Задній хід |
| F37 | 5A | Ліхтар третього стоп сигналу |
| F49 | 5A | Блок керування датчиками паркування, Блок керування тиском шин, Датчик дощу, датчик автоматичного увімкнення фар на внутрішніх дзеркалах заднього виду, електрохромоване (випукле) внутрішнє дзеркало заднього виду, радіонавігатор (підсвітка), На дисплеї світлодіод, який повідомляє, що ремені безпеки пристебнуті, на внутрішньому дзеркалі заднього виду, підсвічування органів управління (на центральній панелі, на панелі з боку водія, органи управління на кермі, органи управління Blue&Me), Перемикачі обігріву на передніх сидіннях, блок керування системи волюметричної сигналізації, система контролю відкриття люка з електричним приводом, Роз'єм PND на панелі приладів |
| F31 | 5A | Блок запобіжників/ реле в моторному відсіку |
| F47 | 20A | Електропривод склопідйомників |
Блок реле і запобіжників у моторному відсіку

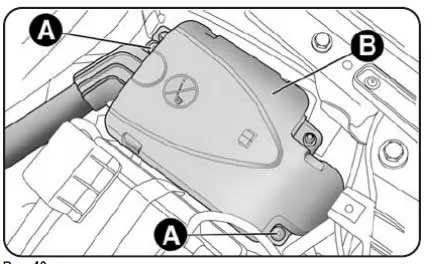

Розташований поруч з акумулятором. Для доступу необхідно відкрутити гвинти А і зняти кришку В
.
| № | A | Детальний опис запобіжників і реле |
|---|---|---|
| F1 | 7,5А | Кондиціонер |
| F2 | 15А | Фари |
| F3 | 15А | Звукові сигнали |
| F4 | 30А | Додатковий обігрівач PTC1 |
| F5 | 5A | Котушка дистанційного вимикача системи контролю, блок управління контролю двигуна (версії 1.4), відхиляюча котушка системи охолодження двигуна (300W +300W) |
| F6 | 20А | Система ABS/ESP |
| F7 | 15А | Протитуманні фари |
| F8 | 15А | Паливний насос |
| F9 | 20А | Омивачі фар |
| F10 | 15А | Насос КПП |
| F11 | 30А | Обігрівач заднього скла |
| F12 | 5A | Електронний блок керування двигуном |
| F13 | 5A | Блок керування еклектичного приводу (живлення + ключ) Блок керування системи гальм (живлення + ключ) Датчик відхилення від курсу на центральному тунелі |
| F14 | 7,5А | Обігрівачі для відтавання зовнішніх електричних дзеркал з боку водія та пасажира, Обігрівачі для відтавання зовнішніх на передніх бризковиків, Бобина перемикача обігріву лобового скла |
| F15 | 30A / 40A / 50А | Електродвигун вентилятора систем охолодження |
| F16 | 70А | Багатофункціональний блок керування |
| F17 | 40А | Система ABS/ESP |
| F18 | 70А | Електропідсилювач рульового управління |
| F19 | 20A / 30A / 40A | Електродвигун вентилятора систем охолодження |
| F20 | 40А | Електродвигун вентилятора обігрівача |
| F21 | 20А | Ланцюги замків запалювання |
| F22 | 50A | |
| F23 | 60A | Свічки розжарювання |
| F24 | 40А | Блок запобіжників/реле в багажному відділенні |
| F25 | 10A | Управління двигуном |
| F26 | 10A | Управління двигуном |
| F27 | 15A / 20A | Управління двигуном |
| F28 | 15А | Обігрівач лобового скла |
| F29 | 15А | Роз'єми живлення додаткового обладнання, прикурювач |
| Реле | ||
| 1 | Запасний | |
| 2 | Запасний | |
| 3 | Реле електродвигуна вентилятора вентилятора обігрівача | |
| 4 | Реле дальнього світла фар | |
| 5 | Реле системи керування двигуном | |
| 6 | Реле обігрівача лобового скла | |
| 7 | Реле роз'єму живлення додаткового обладнання | |
| 8 | Реле паливного насоса | |
| 9 | Реле протитуманних фар | |
| 10 | Реле звукового сигналу | |
| 11 | Реле заборони запуску | |
| 12 | Реле обігрівача заднього скла | |
| 13 | Реле системи кондиціонування | |
| 14 | Реле омивачів фар | |

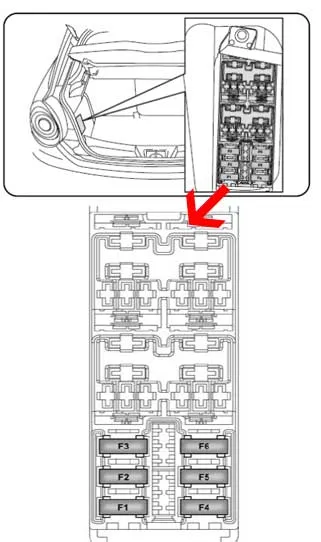

Блок запобіжників у багажному відділенні МіТо
Знаходиться зліва під обшивкою.
| № | A | Опис |
|---|---|---|
| F4 | 15А | Блок керування підсилювачем Bose HI-FI |
| F5 | 10А | Сабвуфер Bassbox у відсіку запасного колеса |
| F6 | 15А | Підігрів лівого та правого передніх сидінь |
| F1 | 20А | Система відкривання люків з електроприводом |
| F2 | — | Електромонтаж запобіжників |
| F3 | 15А | Розетка багажника |
