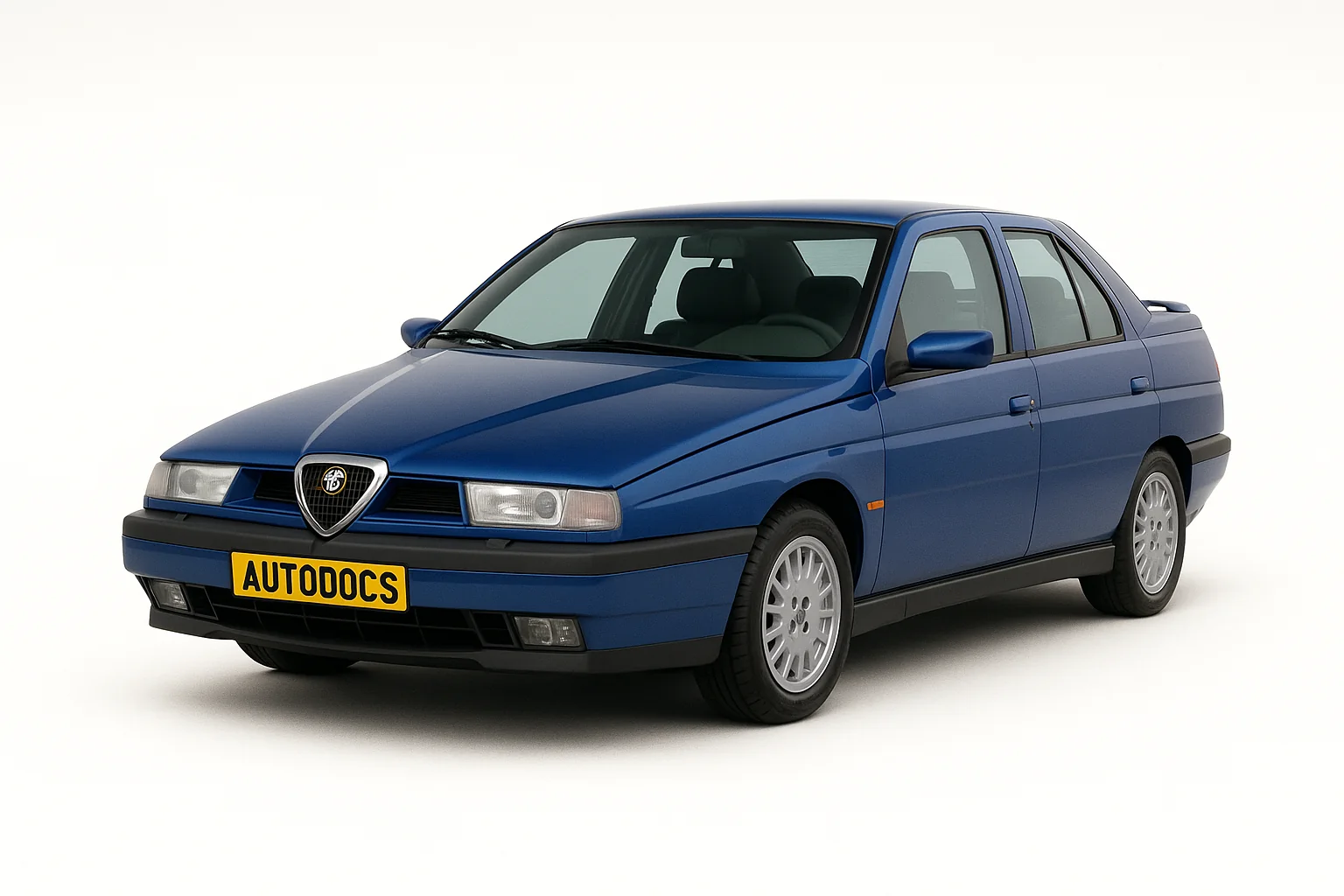

Alfa Romeo 155 - середньорозмірний седан, який випускали в 1992, 1993, 1994, 1995, 1996, 1997 і 1998 роках. Залежно від об'єму двигуна, року випуску і комплектації авто можливі різні варіанти виконання блоків реле і запобіжників альфа ромео 155.
Зміст
Основний блок запобіжників знаходиться в салоні зліва

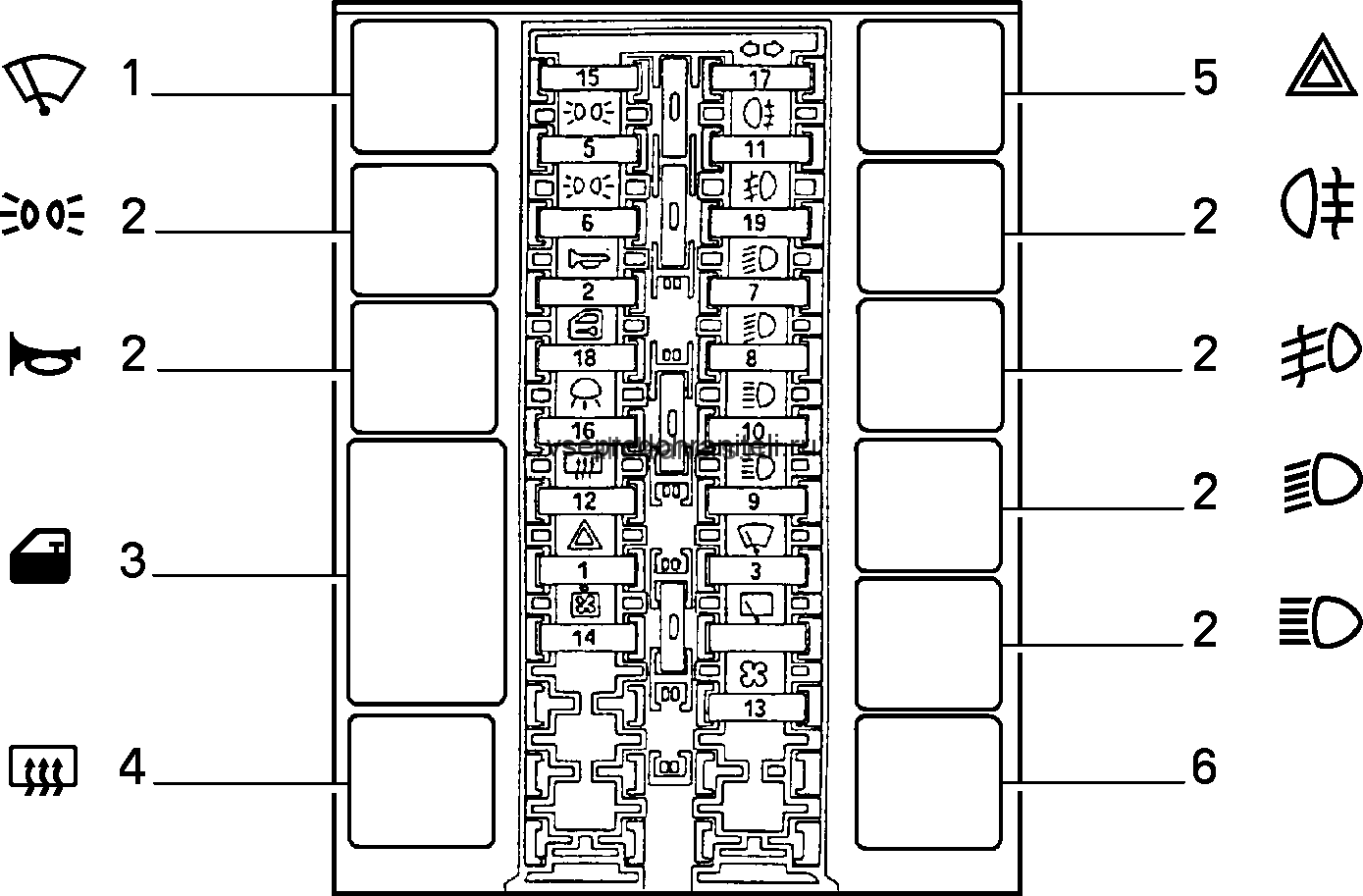

Загальна схема
| № | А | Опис |
|---|---|---|
| 1 | 20A | Промивання / обтирання фар |
| 2 | 30A | Регулювання підвіски |
| 3 | 30A | Випуск завантаження |
| 4 | 30A | Регулювання сидіння |
| 5 | 25A | Електричні склопідйомники |
| 6 | 25A | Електричні склопідйомники |
| 7 | 25A | Електричні склопідйомники |
| 8 | 10A | ABS |
| Реле | ||
| 1 | Реле денних ходових вогнів I | |
| 2 | Реле омивача фар (чорний) | |
| 3 | Реле підвіски (коричневе) | |
| 4 | Випускне реле кришки багажника / багажного відсіку (червоний) | |
| 5 | Реле денного освітлення вогнів II | |
| 6 | Реле електродвигуна вентилятора вентилятора охолоджувальної рідини (зелений) | |
| 7 | Реле електродвигуна люка даху (білий) | |
Інший варіант виконання представлений нижче, тут всі елементи підписані, питань не повинно виникнути.
Додаткові блоки реле і запобіжників знаходяться в моторному відсіку
Зазвичай їх два. Перший знаходиться біля фари і кришки радіатора під захисним кожухом.
| № | А | Опис схеми реле і запобіжників |
|---|---|---|
| F1 | 7,5A | Паливний насос |
| F2 | 7,5A | Лямбда-зонд |
| F3 | 3A | Модуль керування двигуном |
| Реле | ||
| 1 | Реле модуля керування двигуном 1 | |
| 2 | Реле часу газорозподілу | |
| 3 | Реле паливного насоса | |
| 4 | Реле 2 модуля керування двигуном | |
Другий біля датчика ABS над гальмівним циліндром.
| № | А | Опис |
|---|---|---|
| F1 | 30A | Електродвигун вентилятора змінного струму |
| F2 | 40A | Вентилятор охолодження змінного струму |
| F3 | 15A | Компресор змінного струму |
| Реле | ||
| 1 | Реле електродвигуна вентилятора вентилятора конденсатора кондиціонера | |
| 2 | Реле таймера вентилятора конденсатора кондиціонера | |
| 3 | Реле муфти компресора кондиціонера | |
| 4 | Реле кондиціонера | |
Тільки для версій V16 і 2,5 додано третій блок.
| № | А | Опис |
|---|---|---|
| F1 | 7,5A | Лямбда-зонд |
| F2 | 15A | Система Motronic |
| Реле | ||
| 1 | Реле модуля керування двигуном I | |
| 2 | Реле паливного насоса | |
| 3 | Реле модуля керування двигуном II | |
Тоді й моторний простір має трохи інший вигляд:
Завантажити схему запобіжників
Додатково пропонуємо книгу з докладною схемою запобіжників для 155 у форматі PDF: “скачати”
