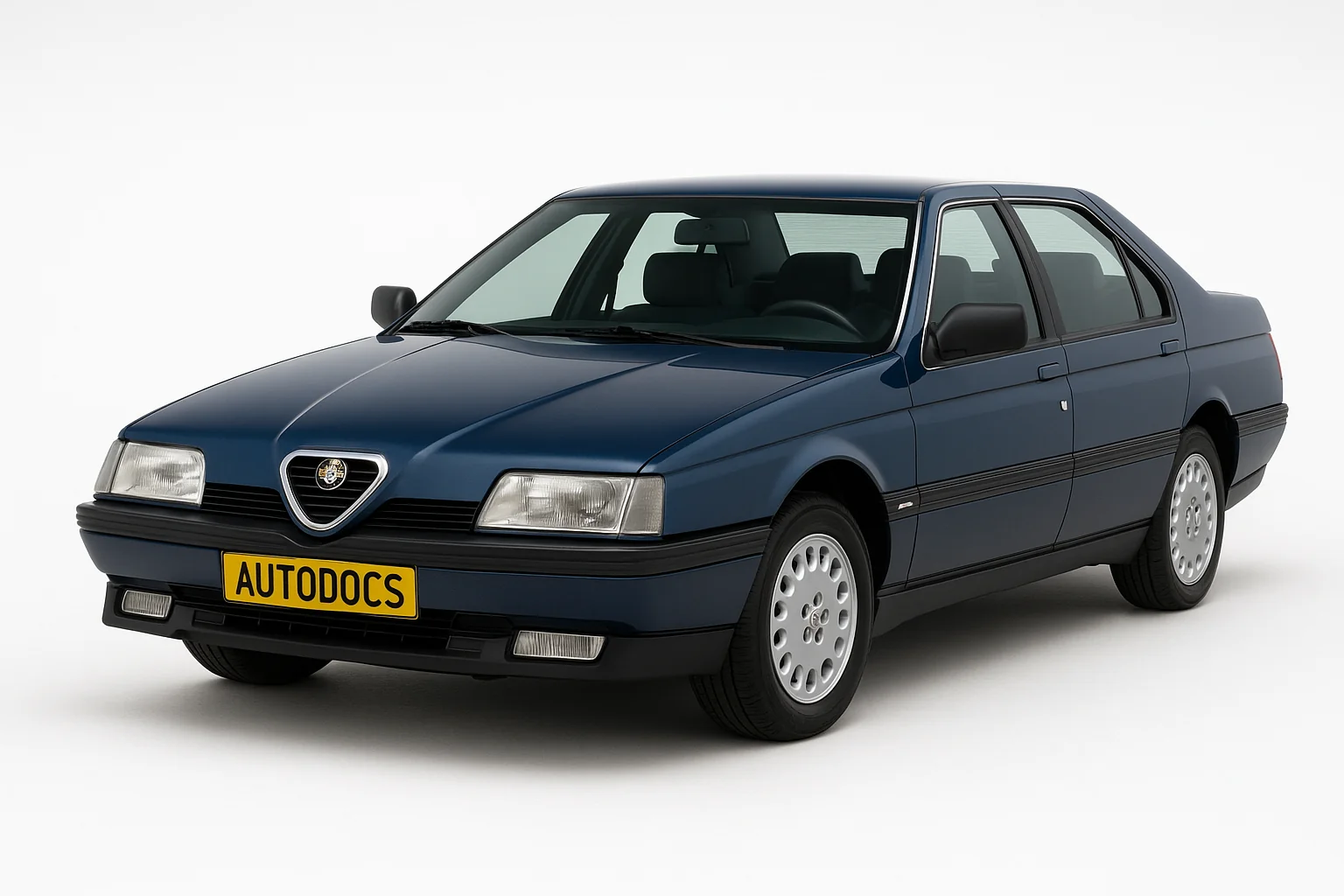

Alfa Romeo 164 - автомобіль бізнес-класу виробництва компанії Alfa Romeo. Випускався з 1987 по 1998 роки в кузові седан. Даний матеріал підходить для автомобілів випущених 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995,1996, 1997 року випуску для пошуку і заміни запобіжників на автомобілях альфа ромео 164.
Зміст
Блок запобіжників і реле в салоні під панеллю приладів
| № | А | Детальний опис |
|---|---|---|
| 1 | 10A | Передній правий ліхтар, задній лівий ліхтар, ліхтар номерного знаку, ліхтар прикурювача |
| 2 | 10A | Лампа переднього лівого габариту, лампа заднього правого габариту, індикатор увімкнення габаритів, підсвічування комбінації приладів, лампа підсвічування косметичного дзеркальця |
| 3 | 20A | Обігрівачі дзеркал заднього виду на дверях, обігрівач заднього скла, обігрівач лобового скла, прикурювач - передній |
| 4 | 30A | Електропривод склопідйомника-лівий передній |
| 5 | 30A | Електропривод склопідйомника-правий передній |
| 6 | 10A | Лампа освітлення салону |
| 7 | 10A | Фара ближнього світла - ліва |
| 8 | 10A | Фара ближнього світла - права |
| 9 | 20A | Люк, підігрівач сидіння |
| 10 | 10A | Реостат підсвічування комбінації приладів, реле кондиціонера, реле електромагнітної муфти компресора кондиціонера |
| 11 | 30A | Електропривод склопідйомника - правий задній |
| 12 | 30A | Електропривод склопідйомника -лівий задній |
| 13 | 10A | Фара дальнього світла - ліва |
| 14 | 10A | Фара дальнього світла - права |
| 15 | 10A | Покажчики повороту, реле передніх/задніх габаритів |
| 16 | 20A | Ліхтарі заднього ходу, очищувач лобового скла |
| 17 | 15A | Протитуманні фари-передні |
| 18 | 10A | Стоп-сигнали |
| 19 | 20A | Омивач фар, аварійна сигналізація |
| 20 | 30A | Електропривод сидіння |
| 21 | 10A | Реле електродвигуна вентилятора системи охолодження, реле свічок розжарювання, реле підігрівача пального, система підтримання швидкості |
| 22 | 10A | Задні протитуманні ліхтарі |
| 23 | 15A | Центральний замок |
| 24 | 10A | Прикурювач, задній |
| 25 | 75A | "+" акумуляторної батареї |
| 26 | 10A | Ланцюг живлення |
| 27 | 30A | Лючок/кришка паливозаправної горловини |
| 28 | 3A | Електромагнітна муфта компресора кондиціонера |
| 29 | 75A | Протиугінна система |
| Реле | ||
| A | Реле дальнього світла фар | |
| B | Реле ближнього світла фар | |
| C | Реле покажчиків повороту/аварійної сигналізації | |
| D | Реле передніх/задніх габаритів | |
| E | Реле лампи освітлення салону | |
| F | Реле електроприводу передніх склопідйомників | |
| G | Реле електроприводу задніх склопідйомників | |
| H | Реле підігрівача сидінь/електроприводу люка | |
За прикурювач відповідає запобіжник номер 24 на 10А.
Блоки запобіжників і реле в моторному відсіку
Під капотом розташовується кілька невеликих блоків з реле і запобіжниками.
| № | А | Детальний опис |
|---|---|---|
| 1 | 15A | Паливний насос |
| 2 | 3A | Електронний блок керування двигуном |
| 3 | 75A | Кисневий датчик |
| Реле | ||
| 1 | Загальне реле | |
| 2 | Реле паливного насоса | |
| 3 | Реле приводу системи зміни фаз газорозподілу | |
| 4 | Реле 2 електронного блоку керування двигуном | |
Блок запобіжників у багажному відділенні
| № | А | Детальний опис |
|---|---|---|
| 1 | 10A | Протиугінна система |
| 2 | 3A | Звуковий сигнал протиугінної системи |
| 3 | 10A | Телефон |
| 4 | 40A | Обігрівач заднього скла |
| Реле | ||
| 1 | Реле системи управління підвіскою | |
| 2 | Реле обігрівача заднього скла | |
| 3 | Реле електроприводу заднього сидіння | |
Відео приклад із заміни запобіжників на альфа рамео 164
Книга з ремонту
Книга з ремонту та заміни електричної мережі запобіжників на автомобілі 1993-1996 років випуску у форматі PDF: “скачати”
