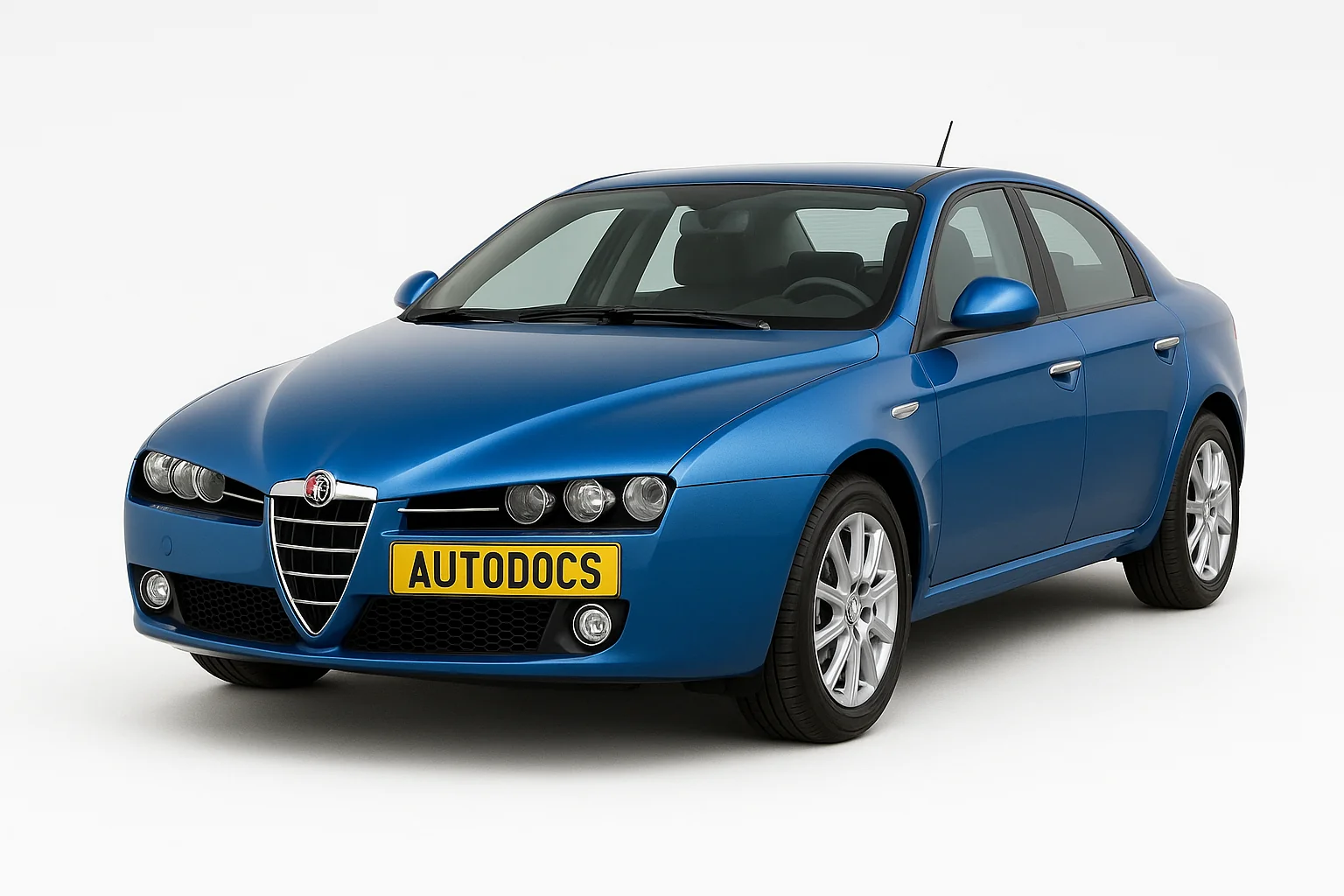

Alfa Romeo 159 (серія 939) - середньорозмірний автомобіль, випускався компанією з 2005 року. Пропонується з кузовами седан і універсал (SPORTWAGON). Даний матеріал буде корисний власником автомобілів, що випускалися в 2006, 2007, 2008, 2009, 2010, 2011 роках, для пошуку і заміни запобіжників на автомобілі альфа ромео 159.
Зміст
Загальне розташування блоків
Запобіжники автомобіля згруповані в чотири блоки:
1. на передній панелі
2. на позитивній клемі акумуляторної батареї
3. у відсіку двигуна
4. у багажнику (зазвичай з лівого боку).
Блок запобіжників у салоні alfa romeo
Розташований за пластиковою кришкою на передній панелі. Для доступу, відкрутіть необхідні 2 гвинти і зніміть захисну кришку.
Загальна схема матиме приблизно такий вигляд.
За прикурювач відповідає запобіжник номер 44 на 10А
Блоки в моторному відсіку
Блок запобіжників на клемі акумуляторної батареї
Для доступу до блоку запобіжників на клемі акумуляторної батареї натисніть на фіксатори та зніміть захисну кришку.
Блок запобіжників поруч з акумуляторною батареєю
Для доступу до блоку запобіжників, що знаходиться поруч з акумуляторною батареєю, треба розгвинтити гвинти.
Блок у багажному відділенні
Повний опис реле і запобіжників
| № | А | Призначення |
|---|---|---|
| F14 | 10 | Права фара дальнього світла |
| F15 | 10 | Ліва фара дальнього світла |
| F14 | 15 | Права фара ближнього світла |
| F12 | 15 | Ліва фара ближнього світла |
| F13 | 15 | Протитуманні фари |
| F30 | 7,5 | Фари заднього ходу |
| F35 | 10 | Третій стоп-сигнал |
| F37 | 10 | Плафон освітлення салону передній/задній |
| F39 | 7,5 | Передній плафон освітлення салону |
| F49 | 10 | Покажчики поворотів |
| F53 | 10 | Ліхтарі аварійної сигналізації |
| F70 | 150 | Електронний блок керування в моторному відсіку |
| F71 | 70 | Електронний блок керування передньої панелі |
| F73 | 60 | Електронний блок керування свічок передпускового розжарювання |
| F01 | 70 | Електронний блок управління багажника |
| F01 | 70 | Електронний блок керування передньої панелі |
| F02 | 40 | Електровентилятор кондиціонера |
| F03 | 20 | Блокування електропідсилювача керма |
| F04 | 40 | Блок системи гальмування (насос) |
| F05 | 40 | Блок системи гальмування (електроклапан) |
| F06 | 40 | Електровентилятор радіатора (мала швидкість) |
| F07 | 50 | Електровентилятор радіатора (велика швидкість) |
| F09 | 20 | Омивачі фар |
| F10 | 15 | Звуковий сигнал |
| F11 | 15 | Вторинні ланцюги електронної системи впорскування |
| F16 | 7,5 | Вимикач усіх приладів електронної системи впорскування |
| F17 | 10 | Первинні ланцюги електронної системи впорскування |
| F18 | 15 | Електронний блок контролю двигуна |
| F19 | 7,5 | Компресор кондиціонера |
| F20 | 20 | Обігрів вітрового скла |
| F21 | 20 | Живлення паливного насоса |
| F22 | 15 | Котушка запалювання/ інжектори (бензинові версії) |
| F22 | 20 | Первинні ланцюги електронної системи впорскування (дизельні версії) |
| F23 | 15 | Живлення магнітоли/системи радіонавігації |
| F31 | 7,5 | Блок Bady Computer/ Котушка реле омивача фар |
| F32 | 15 | Блок дверей водія/блок дверей пасажира/замок запалювання |
| F33 | 20 | Лівий задній склопідйомник |
| F34 | 20 | Правий задній склопідйомник |
| F35 | 7,5 | Датчик наявності води в дизельному фільтрі |
| F35 | 7,5 | Вимикач фар стоп-сигналу/панель приладів на центральній консолі |
| F35 | 7,5 | Круїз-контроль |
| 7,5 | Датчик ABS | |
| F36 | 20 | Живлення електронного блока багажника/ електронного блока передніх дверей |
| F37 | 10 | Блок управління щитка приладів |
| F37 | 10 | Електронний блок передніх ліхтарів/ живлення електронного блоку газорозрядних ламп (біксенон) (якщо передбачено) |
| F38 | 15 | Блокування/розблокування мотор-редуктора, багажника |
| F39 | 10 | Діагностичний роз'єм системи EOBD |
| F39 | 10 | Електронний блок контролю тиску в шинах |
| F39 | 10 | Розводка для мобільного телефону |
| F39 | 10 | Електронний блок звукового сигналу (якщо передбачено) |
| F39 | 10 | Кондиціонер |
| F40 | 30 | Заднє скло з обігрівом |
| F41 | 7,5 | Обігрівач жиклерів склоомивачів заднього скла |
| F41 | 7,5 | Відтавання дзеркал з обігрівом |
| F42 | 7,5 | Живлення електронного блока гальм (ABS/VDC)/електронного блока кута повороту рульового колеса/датчик відхилення від курсу |
| F43 | 30 | Очищувач/ омивач скла |
| F44 | 10 | Передній прикурювач на центральній панелі |
| F45 | 20 | Електронний блок люка, що відкривається (шторки) |
| F46 | 20 | Люк, що відкривається |
| F47 | 20 | Лівий передній склопідйомник |
| F48 | 30 | Правий передній склопідіймач/електронний блок керування дверцят з боку пасажира |
| F49 | 7,5 | Система навігації |
| F49 | 7,5 | Електронний блок датчика дощу |
| F49 | 7,5 | Електронний блок керма |
| F49 | 7,5 | Люк, що відкривається |
| F49 | 7,5 | Панель органів управління |
| F49 | 7,5 | Електронний блок волюметричної сигналізації |
| F49 | 7,5 | Електронний блок датчиків паркування |
| F49 | 7,5 | Щиток органів управління на центральному тунелі |
| F49 | 7,5 | Підсвічування органів управління передніх сидінь |
| F49 | 7,5 | Ланцюги на лобовому склі |
| F49 | 7,5 | Розводка для мобільного телефону |
| F49 | 7,5 | Кнопка START/STOP |
| F50 | 7,5 | Подушки безпеки |
| F51 | 7,5 | Електронний блок контролю тиску в шинах |
| F51 | 7,5 | Розводка для магнітоли |
| F52 | 15 | Очищувач/омивач заднього скла |
| F52 | 15 | Задній прикурювач |
| F53 | 10 | Електронний блок щитка приладів |
| F54 | 30 | Підсилювач магнітоли з DSP |
| F56 | 25 | Привід регулювання переднього лівого сидіння |
| F57 | 7,5 | Обігрівач переднього лівого сидіння |
| F60 | 25 | Привід регулювання переднього правого сидіння |
| F61 | 15 | Підсилювач на задній полиці багажника |
| F67 | 7,5 | Обігрівач переднього правого сидіння |
| F58 | — | Резервний запобіжник |
| F59 | — | Резервний запобіжник |
| F62 | — | Резервний запобіжник |
| F63 | — | Резервний запобіжник |
| F64 | — | Резервний запобіжник |
| F66 | — | Резервний запобіжник |
| F68 | — | Резервний запобіжник |
| F69 | — | Резервний запобіжник |
| F77 | — | Резервний запобіжник |
| F78 | — | Резервний запобіжник |
| F79 | — | Резервний запобіжник |
| F80 | — | Резервний запобіжник |
Додаткова інформація
Відео про те як розібрати передню консоль з радіо для заміни або перевірки.
Керівництво з експлуатації
Залишилися запитання, ознайомтеся з книгою - посібником або залишайте їх у коментарях: “скачати“
