Alfa Romeo 164 — седан бизнес-класса, выпускавшийся в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годах. В статье рассмотрены расположение блоков предохранителей и реле в салоне, моторном отсеке и багажном отделении, схемы, номиналы и назначение элементов. Отдельно указан предохранитель прикуривателя. Материал поможет быстро найти нужную цепь и проверить её перед заменой предохранителя.
Содержание

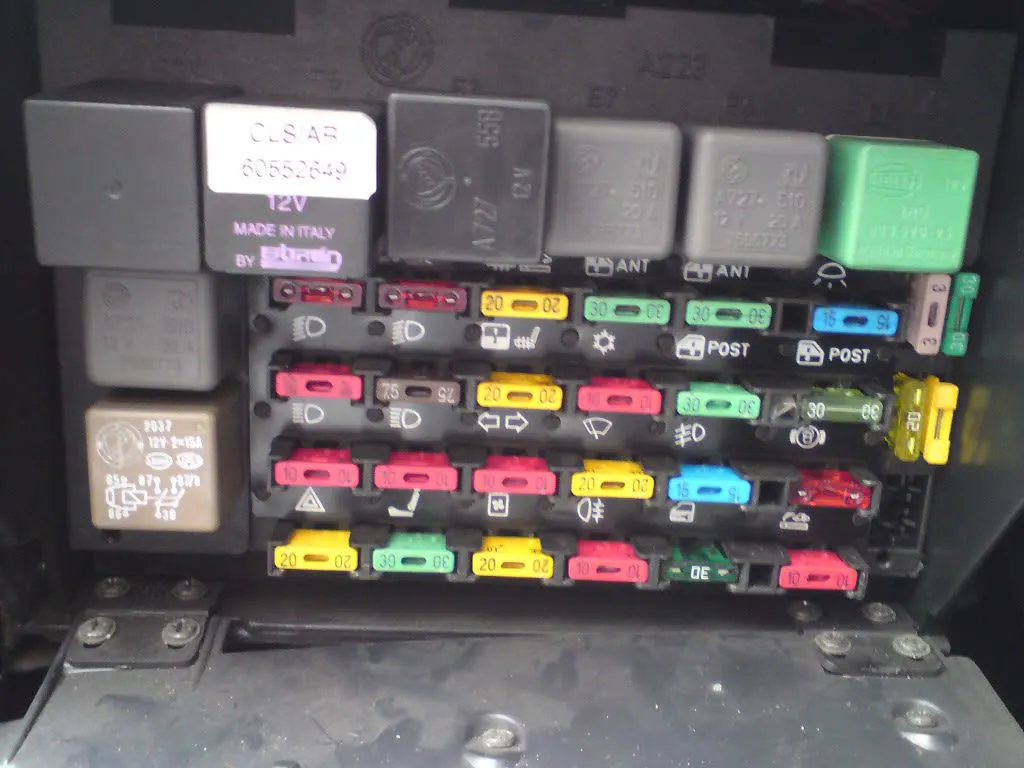

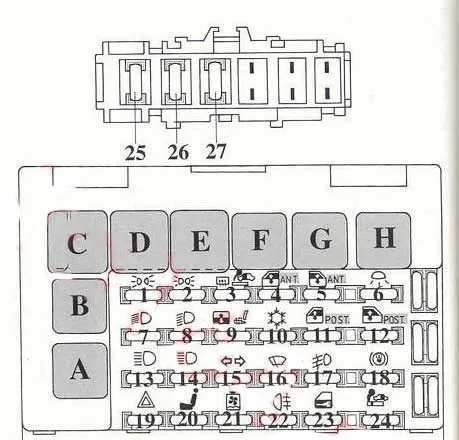

Блок предохранителей и реле в салоне под приборной панелью
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Лампа переднего правого габарита, лампа заднего левого габарита, лампа подсветки номерного знака, лампа подсветки прикуривателя |
| 2 | 10 | Лампа переднего левого габарита, лампа заднего правого габарита, индикатор включения габаритов, подсветка комбинации приборов, лампа подсветки косметического зеркальца |
| 3 | 20 | Обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, обогреватель лобового стекла, прикуриватель - передний |
| 4 | 30 | Электропривод стеклоподъёмника-левый передний |
| 5 | 30 | Электропривод стеклоподъёмника-правый передний |
| 6 | 10 | Лампа освещения салона |
| 7 | 10 | Фара ближнего света — левая |
| 8 | 10 | Фара ближнего света - правая |
| 9 | 20 | Люк, подогреватель сиденья |
| 10 | 10 | Реостат подсветки комбинации приборов, реле кондиционера, реле электромагнитной муфты компрессора кондиционера |
| 11 | 30 | Электропривод стеклоподъёмника- правый задний |
| 12 | 30 | Электропривод стеклоподъёмника -левый задний |
| 13 | 10 | Фара дальнего света — левая |
| 14 | 10 | Фара дальнего света - правая |
| 15 | 10 | Указатели поворота, реле передних/задних габаритов |
| 16 | 20 | Фонари заднего хода, очиститель лобового стекла |
| 17 | 15 | Противотуманные фары-передние |
| 18 | 10 | Стоп-сигналы |
| 19 | 20 | Омыватель фар, аварийная сигнализация |
| 20 | 30 | Электропривод сиденья |
| 21 | 10 | Реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания, реле подогревателя топлива, система поддержания скорости |
| 22 | 10 | Задние противотуманные фонари |
| 23 | 15 | Центральный замок |
| 24 | 10 | Прикуриватель , задний |
| 25 | 75 | ”+” аккумуляторной батареи |
| 26 | 10 | Цепь питания |
| 27 | 30 | Лючок/крышка топливозаправочной горловины |
| 28 | 3 | Электромагнитная муфта компрессора кондиционера |
| 29 | 7.5 | Противоугонная система |
| Реле | ||
| A | Реле дальнего света фар | |
| B | Реле ближнего света фар | |
| C | Реле указателей поворота/аварийной сигнализации | |
| D | Реле передних/задних габаритов | |
| E | Реле лампы освещения салона | |
| F | Реле электропривода передних стеклоподъёмников | |
| G | Реле электропривода задних стеклоподъёмников | |
| H | Реле подогревателя сидений/электропривода люка | |
За прикуриватель отвечает предохранитель номер 24 на 10 А.

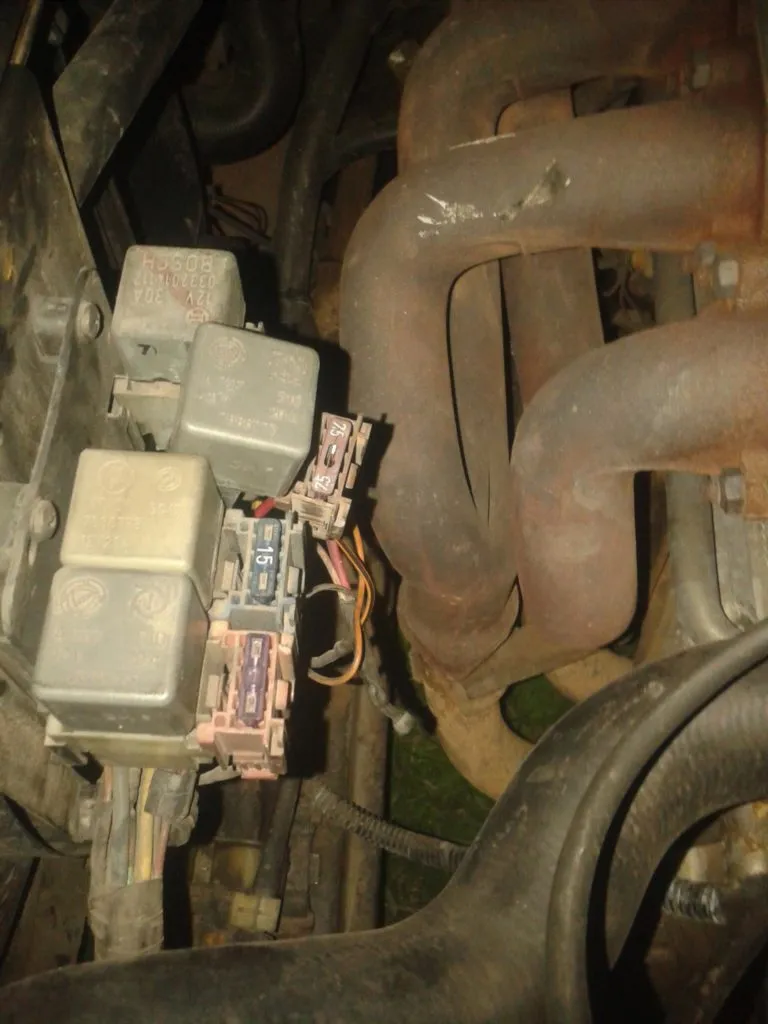

Блоки предохранителей и реле в моторном отсеке
Под капотом располагается несколько небольших блоков с реле и предохранителями.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Топливный насос |
| 2 | 3 | Электронный блок управления двигателем |
| 3 | 7.5 | Кислородный датчик |
| Реле | ||
| 1 | Общее реле | |
| 2 | Реле топливного насоса | |
| 3 | Реле привода системы изменения фаз газораспределения | |
| 4 | Реле 2 электронного блока управления двигателем | |
Блок предохранителей в багажном отделении
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Противоугонная система |
| 2 | 3 | Звуковой сигнал противоугонной системы |
| 3 | 10 | Телефон |
| 4 | 40 | Обогреватель заднего стекла |
| Реле | ||
| 1 | Реле системы управления подвеской | |
| 2 | Реле обогревателя заднего стекла | |
| 3 | Реле электропривода заднего сиденья | |
Книга по ремонту
Книга по ремонту и замене электрической сети предохранителей на автомобиле 1993-1996 годов выпуска в формате PDF: “скачать”
Частые вопросы: предохранители и реле Alfa Romeo 164 1987–1998
Где находится блок предохранителей на Alfa Romeo 164 1987–1998?
Где искать блоки на Alfa Romeo 164 1987–1998: Лампа освещения салона; ”+” аккумуляторной батареи; Реле лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Alfa Romeo 164 1987–1998?
Найдите позицию прикуривателя в таблице на странице Alfa Romeo 164 1987–1998 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Alfa Romeo 164 1987–1998 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Alfa Romeo 164 1987–1998?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Alfa Romeo 164 1987–1998?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Alfa Romeo 164 1987–1998?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Alfa Romeo 164 1987–1998?
Схема и таблица предохранителей Alfa Romeo 164 1987–1998 — на этой странице: Блок предохранителей и реле в салоне под приборной панелью, Блоки предохранителей и реле в моторном отсеке, Блок предохранителей в багажном отделении. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Alfa Romeo 164 1987–1998?
На Alfa Romeo 164 1987–1998 обычно два блока: салонный и подкапотный, как указано в разделе «Блок предохранителей и реле в салоне под приборной панелью». Третий блок в багажнике — только если он есть в перечне на этой странице.
