Alfa Romeo 164 — este un automobil de clasă business produs de compania Alfa Romeo. A fost fabricat între anii 1987 și 1998 în caroserie sedan. Acest material este potrivit pentru vehiculele produse în anii 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 pentru localizarea și înlocuirea siguranțelor la automobilele Alfa Romeo 164.
Cuprins

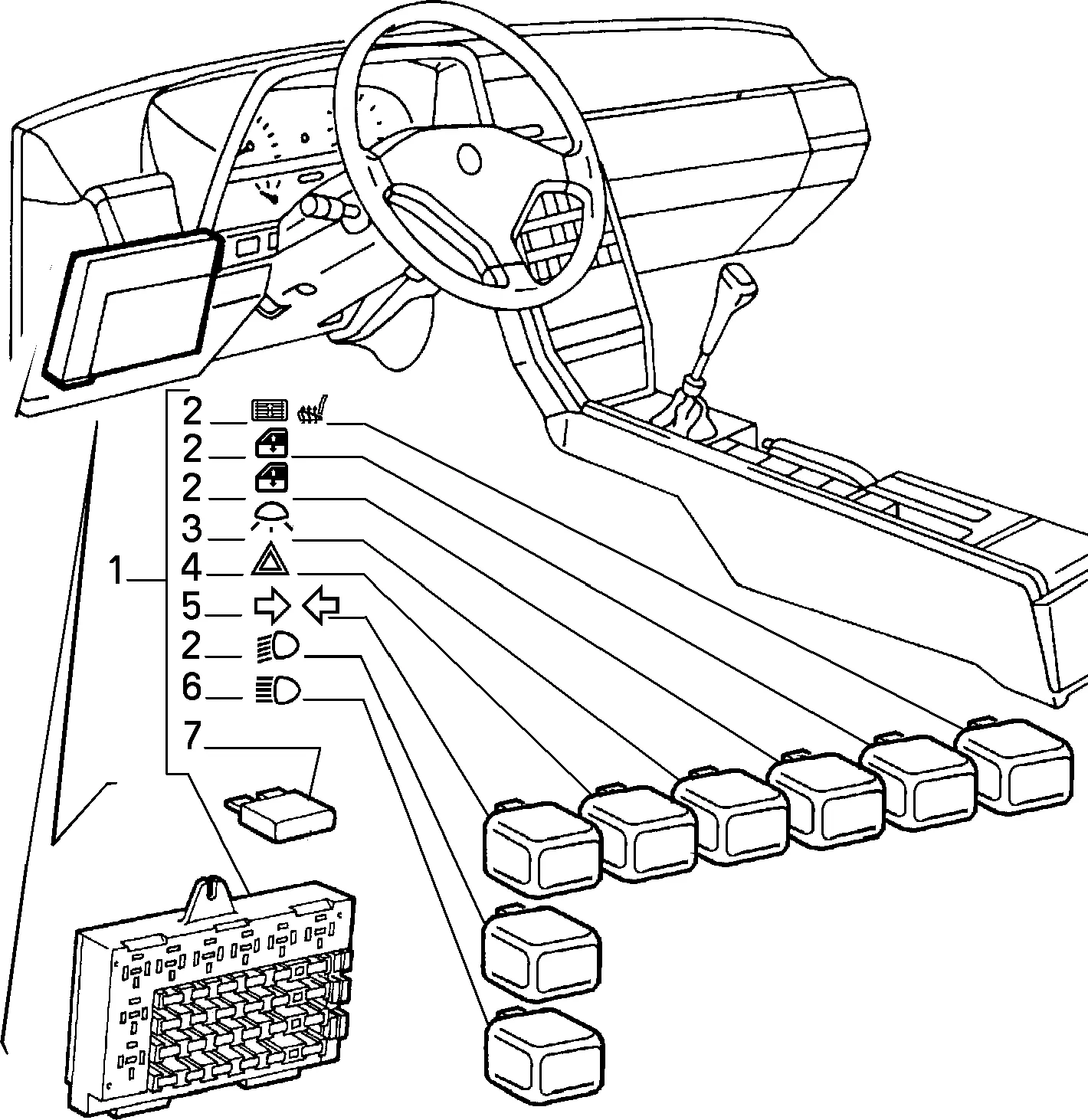

Cutia siguranțelor și releelor din habitaclu sub bord
Publicitate
| Nr. | A | Descriere detaliată |
|---|---|---|
| 1 | 10 | Lampa de poziție față dreapta, lampa de poziție spate stânga, lampa de iluminare a plăcuței de înmatriculare, lampa de iluminare a brichetei |
| 2 | 10 | Lampa de poziție față stânga, lampa de poziție spate dreapta, indicatorul de activare a luminilor de poziție, iluminarea bordului de instrumente, lampa de iluminare a oglinzii de cosmetică |
| 3 | 20 | Încălzitoarele oglinzilor retrovizoare de pe uși, încălzitorul lunetei spate, încălzitorul parbrizului, bricheta - față |
| 4 | 30 | Acționare electrică geam electric - stânga față |
| 5 | 30 | Acționare electrică geam electric - dreapta față |
| 6 | 10 | Lampa de iluminare a habitaclului |
| 7 | 10 | Fază de întâlnire - stânga |
| 8 | 10 | Fază de întâlnire - dreapta |
| 9 | 20 | Trapă, încălzitor de scaun |
| 10 | 10 | Reostat de iluminare a bordului de instrumente, releu climatizare, releu ambreiaj electromagnetic compresor climatizare |
| 11 | 30 | Acționare electrică geam electric - dreapta spate |
| 12 | 30 | Acționare electrică geam electric - stânga spate |
| 13 | 10 | Fază lungă - stânga |
| 14 | 10 | Fază lungă - dreapta |
| 15 | 10 | Indicatoare de direcție, releu lumini de poziție față/spate |
| 16 | 20 | Lumini de marșarier, ștergător parbriz |
| 17 | 15 | Proiectoare de ceață - față |
| 18 | 10 | Stopuri |
| 19 | 20 | Spălător faruri, avarii |
| 20 | 30 | Acționare electrică a scaunului |
| 21 | 10 | Releu electromotor ventilator sistem răcire, releu bujii incandescente, releu încălzitor combustibil, sistem de menținere a vitezei |
| 22 | 10 | Proiectoare de ceață spate |
| 23 | 15 | Închidere centralizată |
| 24 | 10 | Brichetă, spate |
| 25 | 75 | ”+” baterie |
| 26 | 10 | Circuit de alimentare |
| 27 | 30 | Clapetă/capac gură de umplere combustibil |
| 28 | 3 | Ambreiaj electromagnetic compresor climatizare |
| 29 | 75 | Sistem antifurt |
| Relee | ||
| A | Releu fază lungă | |
| B | Releu fază de întâlnire | |
| C | Releu indicatoare de direcție/avarii | |
| D | Releu lumini de poziție față/spate | |
| E | Releu lampă iluminare habitaclu | |
| F | Releu acționare electrică geamuri electrice față | |
| G | Releu acționare electrică geamuri electrice spate | |
| H | Releu încălzitor scaune/acționare electrică trapă | |
Pentru brichetă răspunde siguranța numărul 24 de 10A.

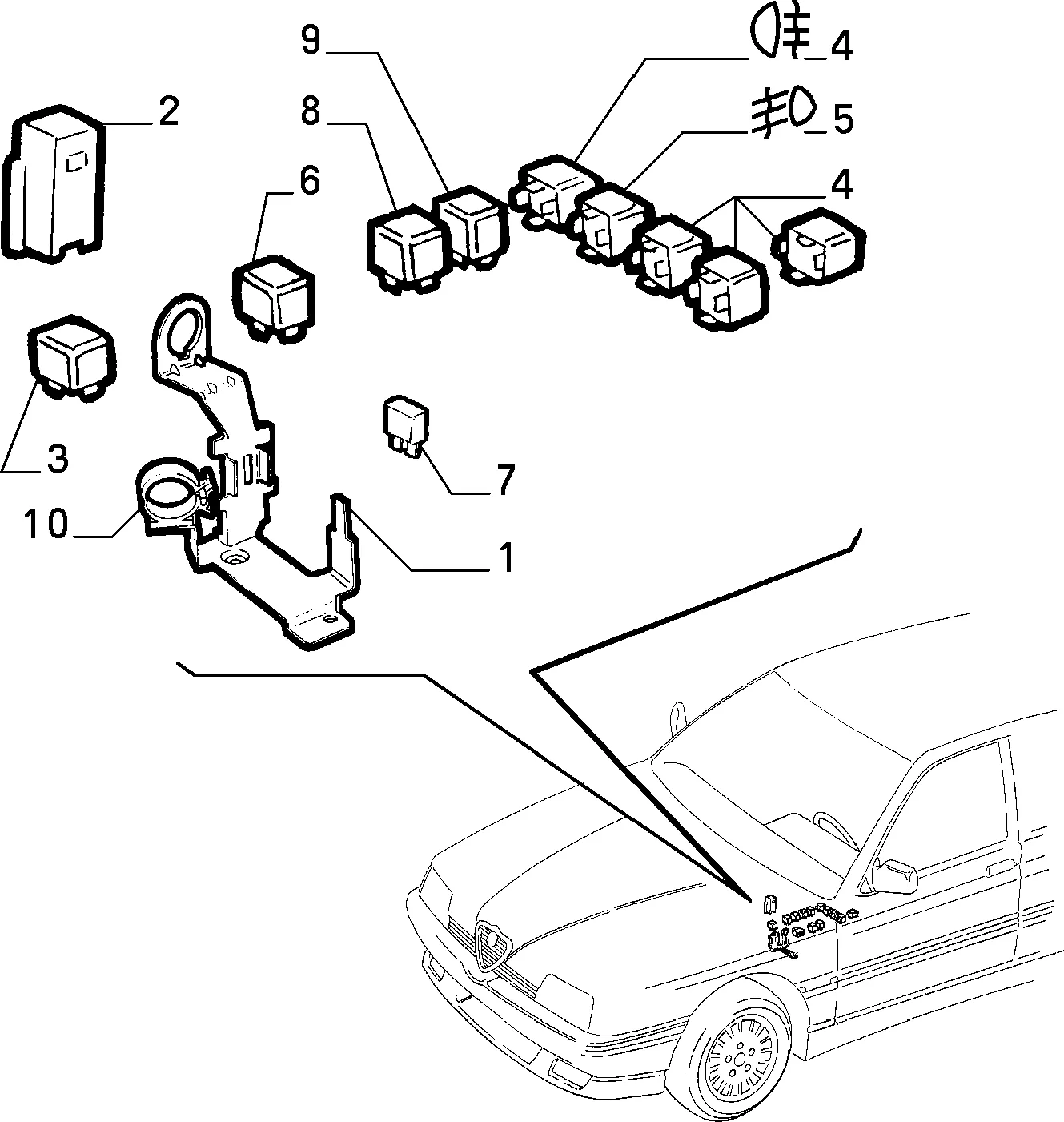

Cutii siguranțe și relee în compartimentul motor

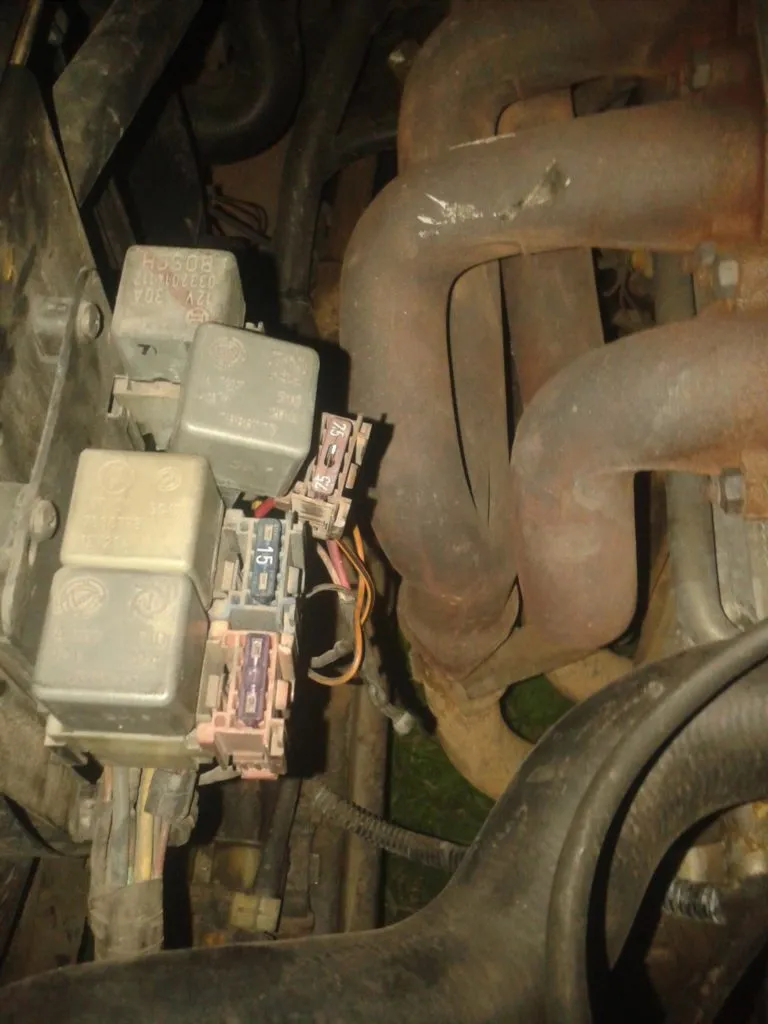

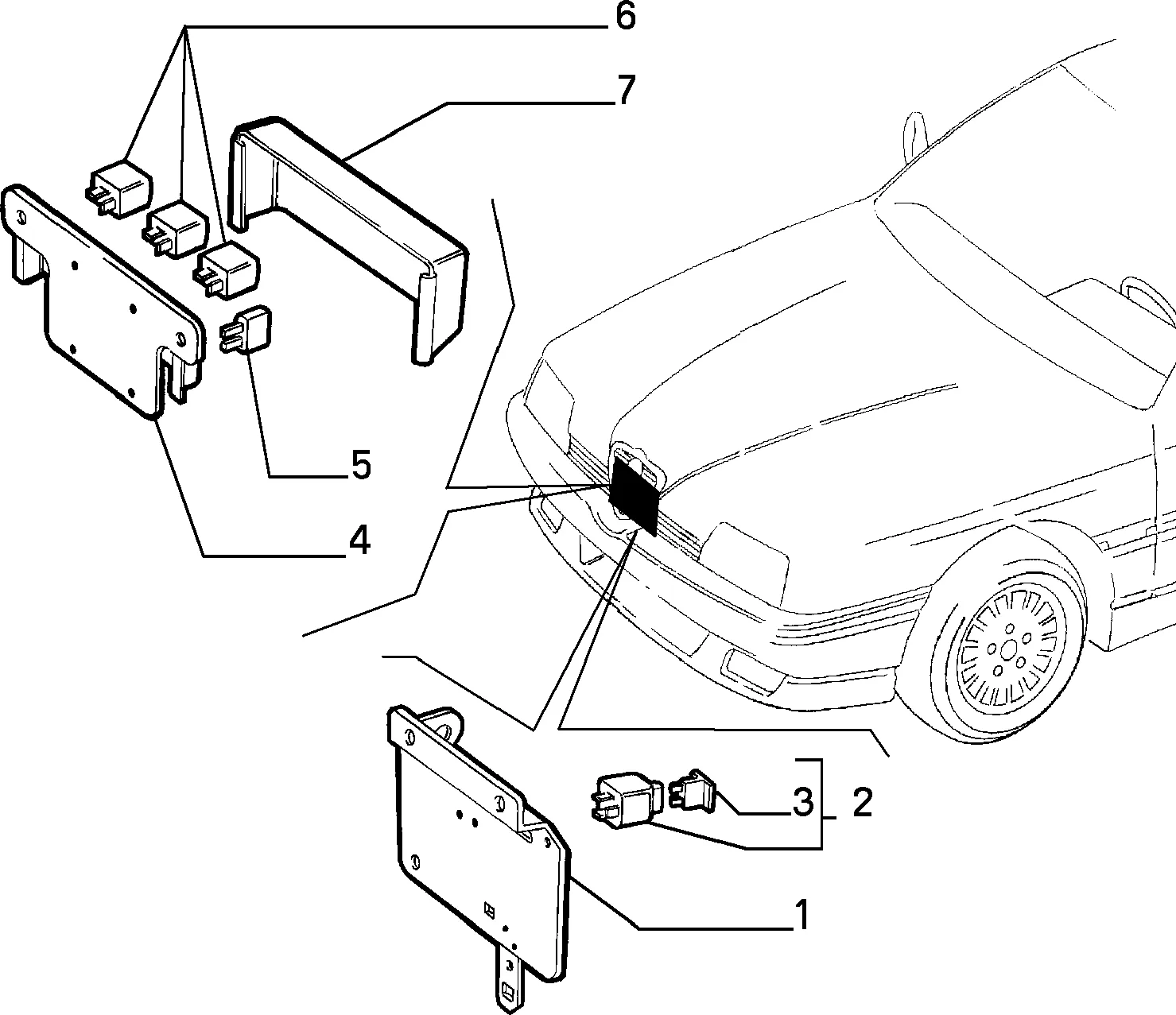

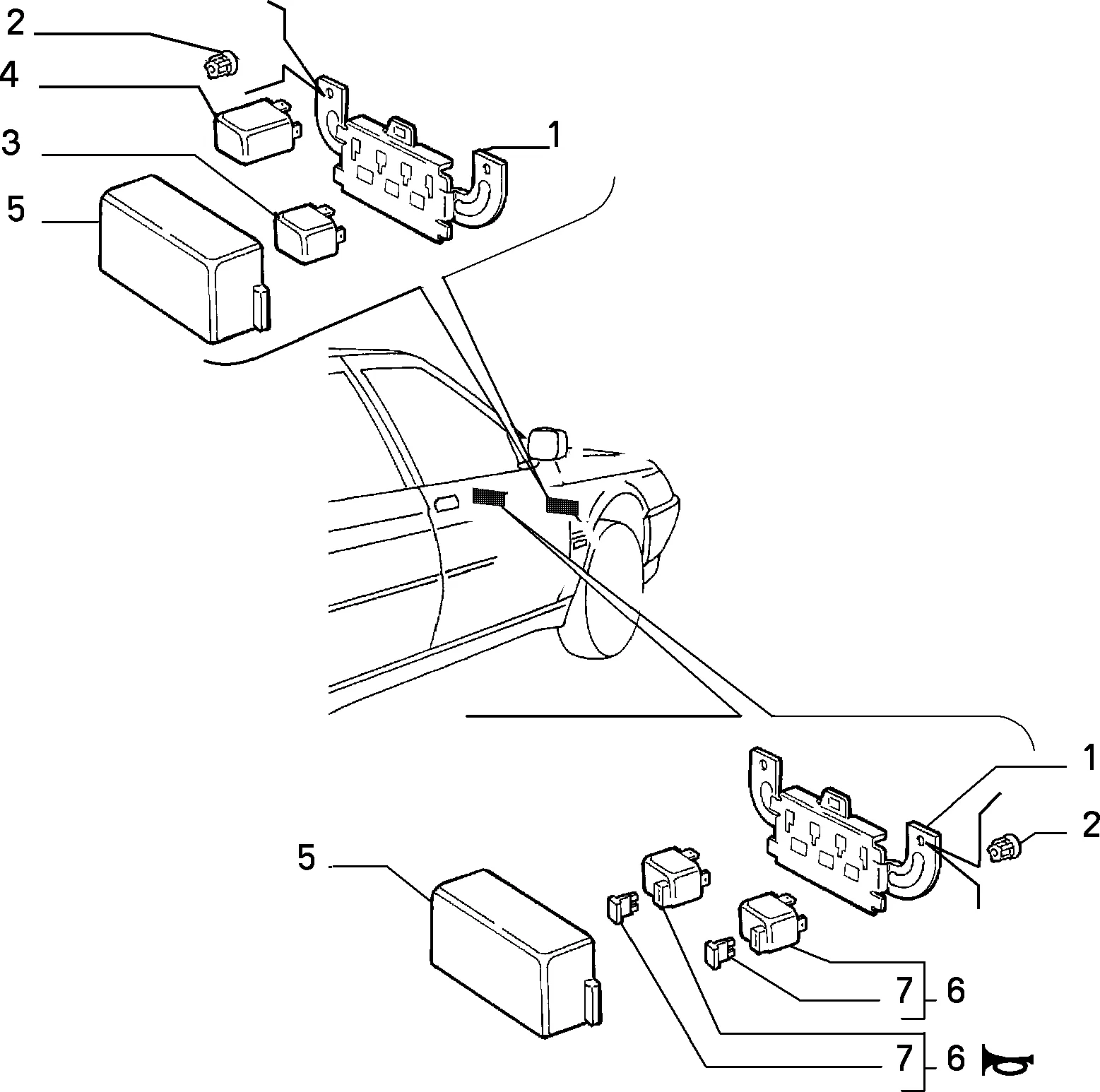

Sub capotă sunt amplasate câteva cutii mici cu relee și siguranțe.
Publicitate
| Nr. | A | Descriere detaliată |
|---|---|---|
| 1 | 15 | Pompă de combustibil |
| 2 | 3 | Unitatea de comandă electronică a motorului |
| 3 | 75 | Senzor de oxigen |
| Relee | ||
| 1 | Releu general | |
| 2 | Releu pompă combustibil | |
| 3 | Releu de acționare a sistemului de variație a fazelor de distribuție | |
| 4 | Releu 2 unitate de comandă electronică motor | |
Publicitate

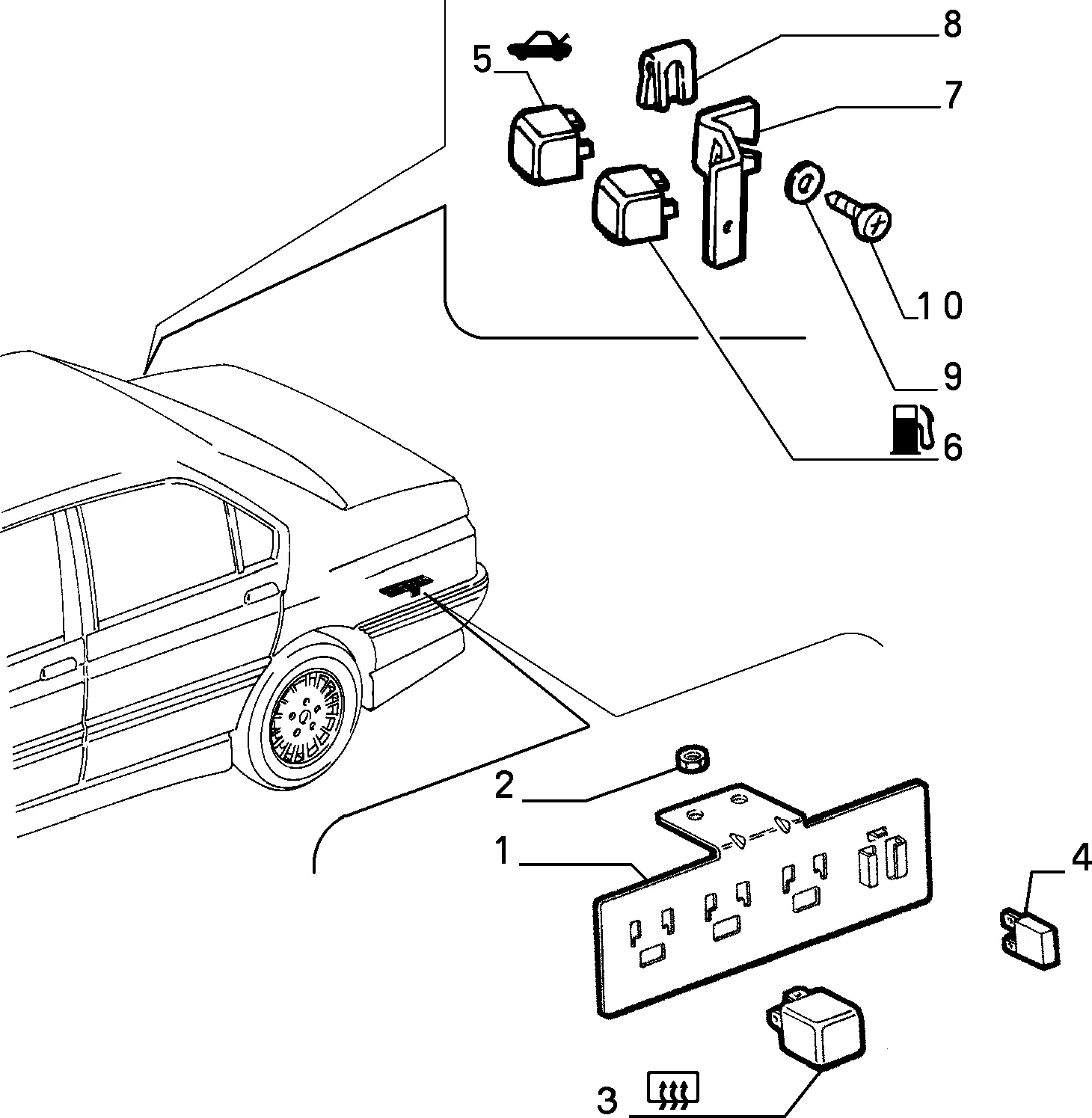

Cutia siguranțelor din portbagaj
Publicitate
| Nr. | A | Descriere detaliată |
|---|---|---|
| 1 | 10 | Sistem antifurt |
| 2 | 3 | Semnal acustic sistem antifurt |
| 3 | 10 | Telefon |
| 4 | 40 | Încălzitor lunetă spate |
| Relee | ||
| 1 | Releu sistem comandă suspensie | |
| 2 | Releu încălzitor lunetă spate | |
| 3 | Releu acționare electrică scaun spate | |
Exemplu video pentru înlocuirea siguranțelor pe Alfa Romeo 164
Carte de reparații
Carte de reparații și înlocuire a rețelei electrice a siguranțelor pentru automobilul din anii de fabricație 1993-1996 în format PDF: “descarcă”
