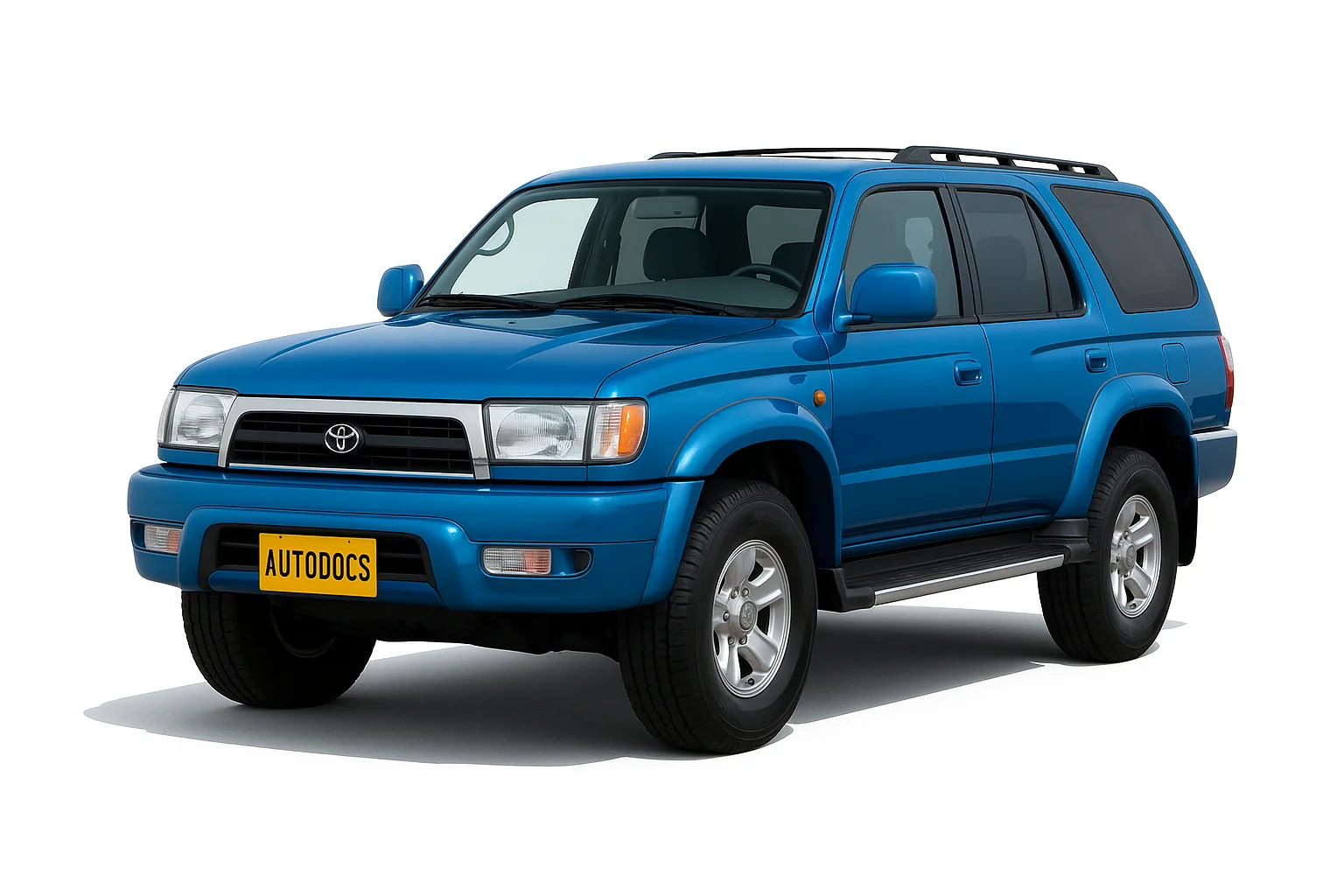

toyota hilux surf 3

Toyota Hilux Surf 3 поколения выпускалась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 году с обозначением кузова 180 / 185. За это время модель прошла обновление 2 раза. Так же известна под названием Toyota 4Runner. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Сурф со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

Реклама

Расположение блоков и назначение элементов в них может отличатся от показанного и зависит от года выпуска и уровня оснащения.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Расположение левый руль

Правый руль

Расположение правый руль

Описание

  1. Блок управления подушками безопасности
  2. Реле полного привода (ADD)
  3. LHD: Реле топливного насоса
  4. Интегрированное реле
  5. Блок предохранителей
  6. LHD: Реле дневных ходовых огней
  7. Блок управления выбросами (3RZ-F, 1RZ)
    Таймер предпускового отопителя (дизель)
    LHD: Блок управления двигателем (2RZ-FE)
    RHD: Блок управления двигателем (M/T) (3RZ-FE, 1RZ-E)
    RHD: Блок управления двигателем и коробкой передач (A/T) (3RZ-FE, 1RZ-E)
  8. Усилитель кондиционера
  9. LHD: Блок управления блокировкой дифференциала
  10. Блок управления системой ABS
  11. Датчик замедления
  12. RHD: Блок управления полным приводом
  13. RHD: Блок реле (реле топливного насоса (Circuit Opening))
  14. RHD: Реле антенны
  15. RHD:
    Австралия: Распределительный блок
    Кроме Австралии: Распределительный коннектор
  16. RHD: Реле освещения (Dim-Dip)

Блок предохранителей

Находится в нижней части панели за защитной крышкой.

Фото пример исполнения


Схема

Схема блока в салоне 185

Обозначение

R1 – интегрированное реле

1 20A SEAT-HTR – Подогрев сидений
2 15A ACC – Прикуриватель, часы, зеркала с электроприводом, лампы заднего хода, блокировка селектора коробки передач
3 7,5A ECU-B – Задний противотуманный свет, индикатор подушек безопасности, дневные ходовые огни, круиз-контроль, ABS
4 20A 4WD – Система отключения переднего дифференциала, полный привод, блокировка заднего дифференциала
5 10A TURN – Указатели поворота, аварийная сигнализация
6 10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, антенна, центральный замок, блок управления коробкой передач, система запуска, система зарядки, блок управления отопителем
7 15A ECU-IG – ABS, блокировка селектора коробки передач
8 20A WIPER – Стеклоочиститель и омыватель
9 10A IGN – Индикатор заряда, подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10 30A POWER – Стеклоподъемники, центральный замок

За прикуриватель отвечает предохранитель номер 2 на 15А.

С обратной стороны блока крепятся некоторые реле.

Схема реле с обратной стороны

R1 Звуковой сигнал
R2 Указатели поворота (аварийная сигнализация)
R3 Силовое реле (стеклоподъемники, центральный замок)
R4 Обогрев заднего стекла

Отдельно, в блоке реле находится: реле топливного насоса (бензин), электромагнитный перепускной клапан (дизель) (до 08.1998 г.) и реле запрещения запуска (до 08.1998)

Реклама

Блоки под капотом

Расположение

Схема расположения блоков под капотом

Расположение блоков в салоне

Назначение

  1. Блок предохранителей и реле (Бензин, LHD Дизель)
  2. Блок реле №1 (LHD Дизель)
  3. Блок реле №2
  4. Блок предохранителей и реле (RHD Дизель)
  5. Блок реле №1 (RHD)
  6. Блок реле №3 (LHD)
  7. Реле очистителей фар (LHD)
  8. Блок реле №3 (RHD)
  9. Блок реле №4 (Израиль)

Блок предохранителей и реле

Вариант 1

Фото пример

Фото 2

Схема с крышки блока

Схема с крышки блока

Схема

Схема блока под капотом Вариант 2

Расшифровка

1 –
2 15A DEFOG – Обогрев заднего стекла
3 10A STOP – Лампы стоп-сигнала
4 7,5A ALT-S – Система зарядки
5 –
6 7,5A OBD – Бензин: Диагностический разъем
20A AM2 – Дизель: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
7 15A EFI – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
8 15A HORN – Звуковой сигнал, аварийная сигнализация
9 15A DOME – Аудио система, антенна, освещение салона, часы, подсветка замка зажигания, персональное освещение, освещение в дверях
20A AM2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
10 10A TAIL – Габаритное освещение, освещение номерного знака, лампы стоп-сигнала, кондиционер, аудио система, часы, прикуриватель, подсветка панели приборов
11 –
12 10A A.C – Кондиционер
13 7,5A STA – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
14 10A HEAD (RH) – Правая фара
15 10A HEAD (LH) – Левая фара
16 10A HEAD (LO RH) – Ближний правый свет
17 10A HEAD (LO LH) – Ближний левый свет
18 60A ABS – Бензин: ABS
80A GLOW, ABS – Дизель: Предпусковой подогреватель, ABS
19 80A ALT – 45A, 55A: Предохранители: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “A.C”, “TAIL”, “PANEL”, “STOP”, “ALT-S”
100A ALT – 70A: Предохранители: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “A.C”, “TAIL”, “PANEL”, “STOP”, “ALT-S”
20 50A HEATER – Кондиционер
21 40A AM1 – Замок зажигания, система запуска, реле очистителей фар, подогрев топлива, предохранители: “ECU-B”, “GAUGE” “POWER”
22 30A AM2 – Замок зажигания
Реле
R1 Диммер
R2 Габаритный свет (TAIL)
R3 Фары (HEAD)
R4 Отопитель
R5 Стартер
R6 Блок управления двигателем (EFI)

Вариант 2

Фото пример

Photo 3

Схема с крышки блока

Схема с крышки блока

Схема

Схема вариант 2

Описание

1 –
2 10A HEAD (RH) – Правая фара
3 10A HEAD (LH) – Левая фара
4 10A HEAD (RL) – Ближний правый свет
5 10A HEAD (LL) – Ближний левый свет
6 10A TAIL – Габаритный свет, освещение номерного знака
7 7,5A STA – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, комбинация приборов
8 10A A/C – Кондиционер
9 Не используется
10 Не используется
11 Не используется
12 Не используется
13 Не используется
14 15A HORN – Звуковой сигнал
15 15A DOME – Аудио система, освещение салона, часы, персональное освещение, освещение в дверях, дневные ходовые огни, комбинация приборов
16 7,5A OBD – Диагностический разъем
17 15A EFI – 2RZ-FE, 3RZ-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15A ECD – 1KZ-TE, 5L-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
20A AM2 – Дизель: Замок зажигания, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
18 7,5A ALT−S – Система зарядки
19 15A DEFOG – Обогрев заднего стекла
20 10A STOP – Лампы стоп-сигнала
21 Не используется
22 60A ABS – Бензин: ABS
80A GLOW, ABS – Дизель: Предпусковой подогреватель, ABS
23 80A ALT – 45A, 55A: Предохранители: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “A.C”, “TAIL”, “PANEL”, “STOP”, “ALT-S”
100A ALT – 70A: Предохранители: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “A.C”, “TAIL”, “PANEL”, “STOP”, “ALT-S”
24 50A HEATER – Отопитель, предохранитель: “A.C”
25 40A AM1 – Система запуска
26 30A CDS FAN – Вентилятор системы охлаждения
27 30A AM2 – Зажигание, Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
28 –
Реле
R1 Бензин: Стартер
R2 Отопитель
R3 Вентилятор системы охлаждения (CDS FAN)
R4 Габаритный свет (TAIL)
R5 –
R6 –
R7 Блок управления двигателем (EFI)
Блок управления двигателем (ECD)
R8 Фары (HEAD)
R9 Диммер

Реклама

Блок реле в моторном отсеке №1

Схема блока реле под капотом

  • R1 – Стартер (ST)
  • R2 – Свечи накала (SUB GLW)

Блок реле №2

Схема блока реле под капотом

  • R1 – Dim-Dip No.3
  • R2 – Dim-Dip No.2

Блок реле №3

Схема блока реле под капотом

  • R1 – Вентилятор системы охлаждения (CDS FAN)
  • R2 – Вентилятор системы охлаждения (CDS FAN NO.2)

Блок реле №4

Схема блока реле под капотом

  • R1 – Мотор ABS
  • R2 – Соленоид ABS

Частые вопросы: предохранители и реле Тойота Сурф

Где находится блок предохранителей на Тойота Сурф?

Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Сурф — в разделе о расположении блоков.

Реклама

Какой предохранитель отвечает за прикуриватель на Тойота Сурф?

Найдите позицию прикуривателя в таблице на странице Тойота Сурф (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Тойота Сурф — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Тойота Сурф?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Тойота Сурф?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Тойота Сурф?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Тойота Сурф?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Тойота Сурф?

Схема и таблица предохранителей Тойота Сурф — на этой странице: Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
