Toyota Starlet выпускалась в 5 поколениях. В данной статье вы найдёте информацию о расположении электронных блоков управления, описание предохранителей и реле Тойота Старлет со схемами блоков для автомобилей выпускавшихся в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 годах представляющих 4 и 5 поколение обозначавшееся Р80 и Р90 соответственно. Выделим предохранитель прикуривателя.

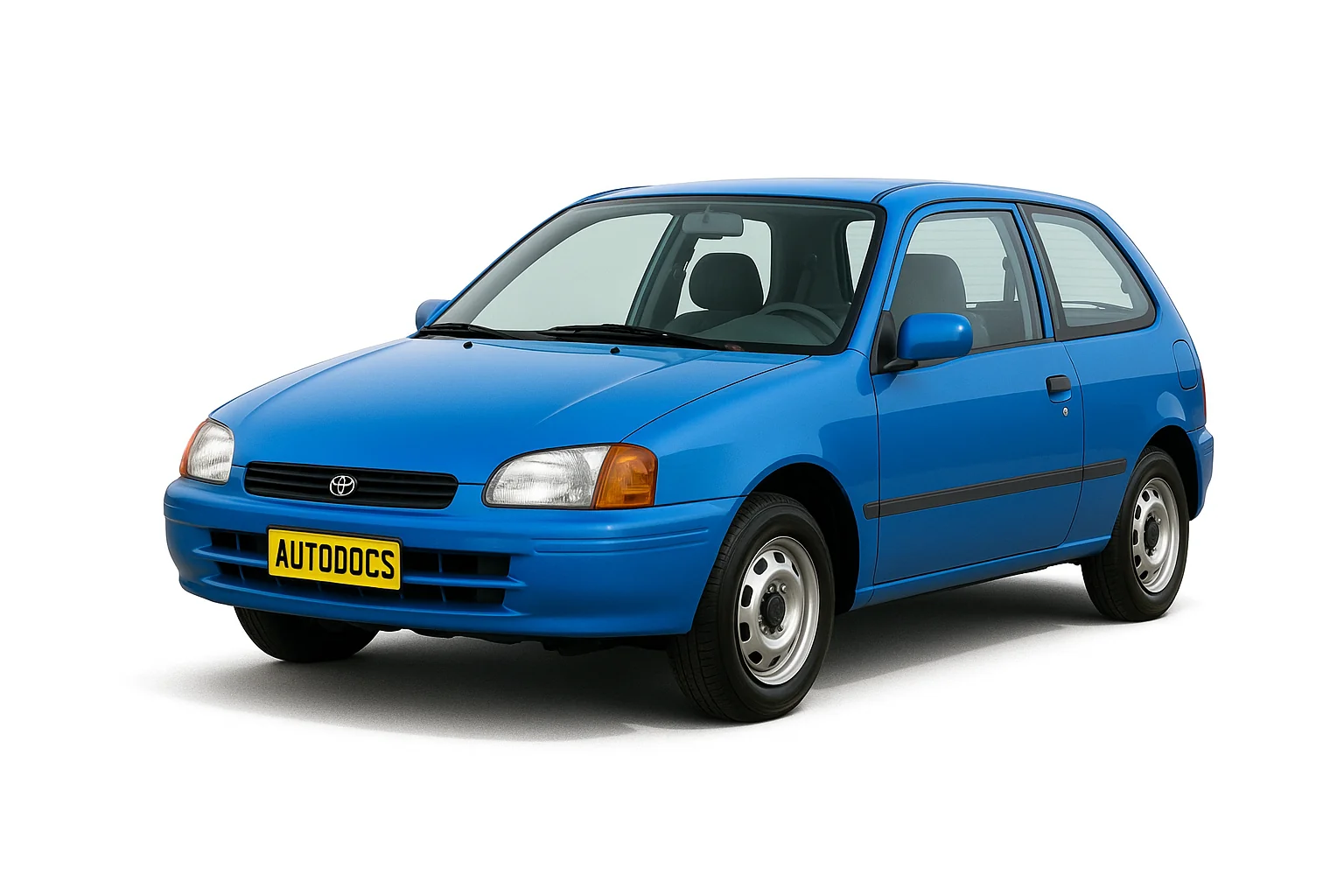

Toyota Starlet

Исполнение блоков и их расположение зависит от года выпуска и уровня оснащения Вашего автомобиля.

P80

Расположение блоков

Схема

Расположение блоков

Описание

  1. монтажный блок №1 (J/B №1)
  2. блок силовых реле (главное реле и тепловой предохранитель)
  3. комбинированный переключатель
  4. лампа местной подсветки
  5. лампа освещения салона
  6. концевой выключатель
  7. монтажный блок №2 (J/B №2)
  8. выключатель запрещения запуска (АКПП)
  9. выключатель фонарей заднего хода (МКПП)
  10. ALT 100А (1N) или ALT 80А (автомобили с бензиновыми двигателями и АКПП)
  11. АМ1 50А (автомобили с дизельным двигателем и с бензиновыми двигателями и АКПП)
  12. реле звукового сигнала
  13. реле дополнительного нагревательного элемента (1N, модификации)
  14. главное реле двигателя
  15. АМ1 60А (автомобили с бензиновыми двигателями и МКПП)
  16. фара
  17. противотуманная фара
  18. передний указатель поворота
  19. задний комбинированный фонарь
  20. дополнительный стоп-сигнал
  21. лампа подсветки номерного знака
  22. реле системы предупреждения о не выключенном освещении
  23. выключатель противотуманных фар
  24. реле-прерыватель указателей поворота
  25. выключатель стоп-сигналов
  26. выключатель аварийной сигнализации

Блок предохранителей в салоне

Фото пример блока

Схема

Схема блока в салоне

Обозначение

1 10A RADIO CIG (магнитола, прикуриватель, эл. привод зеркал, часы)
2 15A TAIL (подсветка часов и магнитолы)
3 10A STOP (стоп-сигналы)
4 15A АМ2 (цепь АМ2 замка за­жигания — система запуска)
5 30A DEFOG (обогреватель стекла задней двери)
6 20A WIPER (стеклоочистители передние и задние)
7 7,5A TURN (указатели поворота)
8 10A А-С (кондиционер)
9 7,5A GAUGE (комбинация при­боров, фонарь заднего хода, тахометр, система блокировки селектора)
10 7,5A DEFOG IDLE-UP (система управления двигателем и АКПП)
20A FUEL HTR (электронный блок управления системы снижения токсичности)
11 15A ECU-IG (TEMS, 4-канальная ABS)

За прикуриватель отвечает предохранитель номер 1 на 10А.

Блок предохранителей и реле под капотом

Вариант 1

Схема

Схема блока под капотом

Назначение

1 20A CONDENCER FAN (вентилятор конденсатора)
2 20A RADIATOR FAN (эл. вентилятор) (при наличии ABS 30А)
3 30A HITER (отопитель)
4 10A HEAD (LH) (левая фара)
5 10A HEAD (RH) (правая фара)
6 15A DOME (освещение салона, часы, магнитола)
7 15A АМ2 (цепь АМ2 замка зажигания — система запуска)
8 15A HAZARD, HORN (звуковой сигнал и аварийная сигнализация)
15A EFI (электронный блок управления двигателем)
9 15A CUB (электронный блок управления карбюратором)
30A SUB HEATOR (дополнительный отопитель)

Вариант 2

Схема

Схема блока вариант 2

Обозначение

1 10A HEAD (LH) (левая фара)
2 10A HEAD (RH) (правая фара)
3 30A РТС (дополнительный обогреватель)
4 10A AIRCON (кондиционер)
5 15A EFI (электронный блок управления двигателем)
6 15A HAZARD (указатели пово­рота и аварийная сигнали­зация)
7 15A АМ2 (цепь АМ2 замка за­жигания — система запуска)
8 10A DOME (освещение салона)
9 5A ALT-S (система зарядки)

P90

Расположение блоков

Схема

Расположение блоков

Расшифровка

  1. реле ABS
  2. реле свечей накаливания (1N)
  3. блок реле №3
  4. реле системы подогрева воздуха на впуске (1N)
  5. блок реле в моторном отсеке
  6. блок реле №6
  7. реле очистителя стекла задней двери
  8. усилитель кондиционера
  9. реле габаритов (до 97.12)
  10. реле топливного насоса (с 97.12)
  11. реле топливного насоса (до 97.12)
  12. реле габаритов (с 97.12)
  13. электронный блок управления двигателем
  14. реле системы блокировки селектора (с 97.12)
  15. реле управления при прогреве
  16. реле противотуманных фар (с 97.12) или реле системы блокировки селектора (до 97.12)
  17. реле управления замками дверей
  18. реле-прерыватель указателей поворота
  19. блок силового реле
  20. электронный блок управления двигателем
  21. блок предохранителей
  22. усилитель кондиционера (кондиционер с автоматическим управлением)
  23. центральный датчик системы SRS
  24. датчик замедления

Блок предохранителей в салоне

Схема

Схема блока под капотом

Описание

1 30A DEFOG (обогреватель стекла задней двери)
2 7,5A MERT (освещение прибо­ров, фонари заднего хода)
3 7,5A TURN (указатели поворота)
4 15A RADIO & LIGHTER (магни­тола, прикуриватель, эл. привод зеркал, подушки безопасности)
5 20A WIPER (стеклоочистители)
6 5A ECU-IG (ABS)
7 5A DEFOG IDLE-UP (система управления двигателем и АКПП)
8 15A TAIL (противотуманные фары, габариты, подсветка номера, задний ход, фо­нарь заднего света)
9 10A STOP (стоп-сигналы)
10 5A ECU-В (подушки безопас­ности)
11 5A IG (подушки безопасности)

За работу прикуривателя отвечает предохранитель номер 4 на 15А.

Блок предохранителей и реле под капотом

Вариант 1

Схема с описанием

Реле

  • R1 здесь реле звукового сигнала
  • R2 реле отопителя
  • R3 главное реле
  • R4 реле вентилятора
  • R5 реле стартера

Вариант 2

Photo 90

Схема

Схема 90
