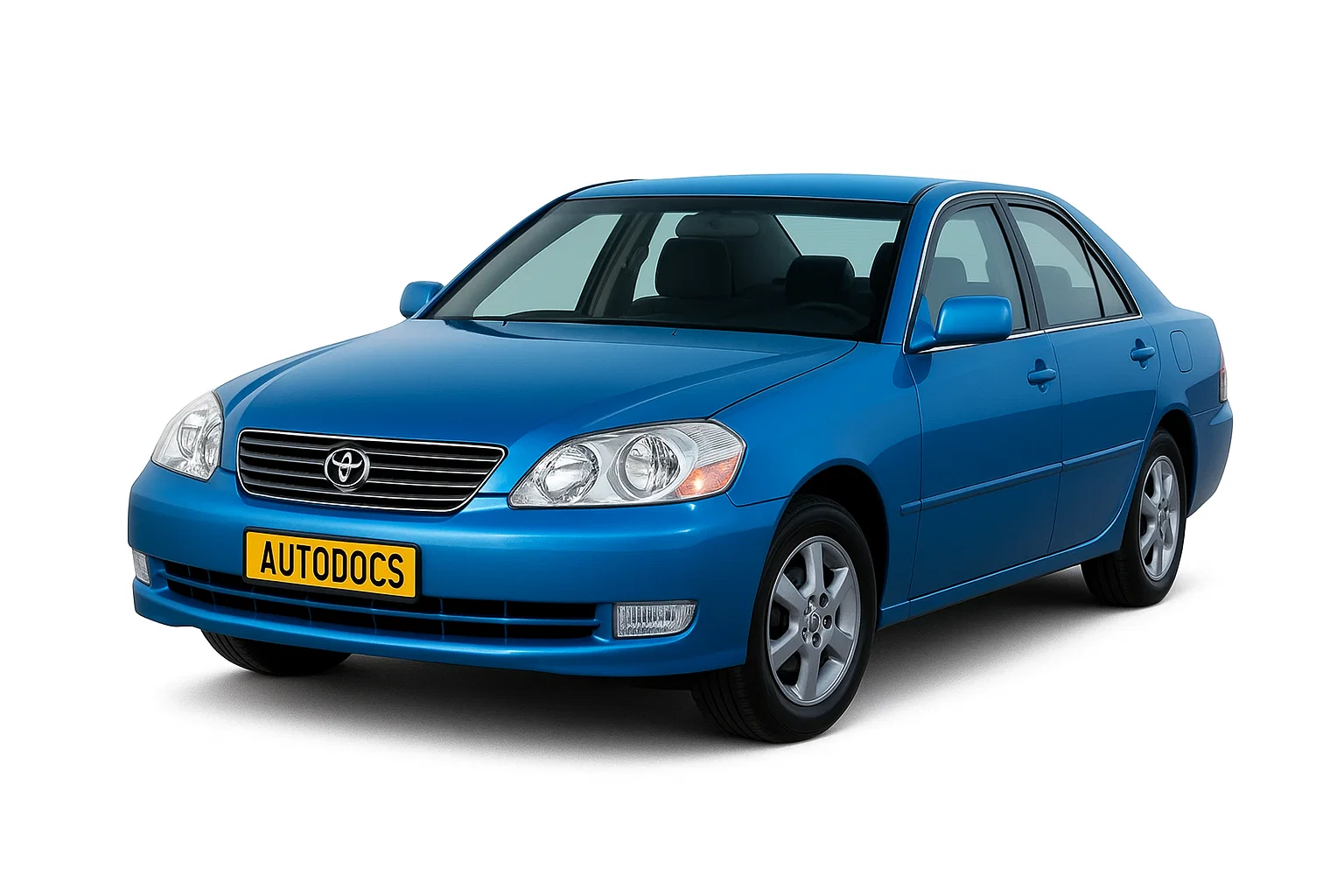

Toyota Mark 2 в 110 кузове представляет 9 поколение модельного ряда, выпускалась на общей базе с Toyota Verossa в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 году. В данной публикации мы покажем расположение электронных блоков управления, опишем предохранители и реле Тойота Марк 2 110 со схемами блоков и фото примерами исполнения. Выделим предохранитель прикуривателя.
Сверяйте назначение элементов со своими схемами на крышке блока.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- электронный блок yпpaвления АКПП (модели с 10.2002 г.)
- датчик ускорения (передний левый)
- электронный блок навигационной системы
- маршрутизатор
- центральный монтажный блок
- блок электрооборудования шасси
- электронный блок системы TEMS
- монтажный блок со стороны пассажира
- усилитель транспондера
- зуммер системы курсовой устойчивости (VSC)
- электронный блок управления SRS
- монтажный блок со стороны водителя
- электронный блок управления блокировкой селектора
- датчик замедления (4WD)
- датчик замедления датчик бокового перемещения (с VSC)
Блоки предохранителей
Под панелью со стороны водителя и пассажира расположены 2 блока с предохранителями и закрыты защитными крышками.
Блок со стороны водителя
Схема с крышки блока
Схема
Обозначение
CORNERING LAMP 5А
|
STARTER 5А
|
GAUGE 5А
|
IG1 7,5 А
|
BACK-UP 7,5A |
|
IGN 10А
|
REAR WIPER 10А
|
WASHER 15А
|
ECU-IG 15А
|
STOP 15А
|
CIG 15А
|
D FRONT POWER WINDOW 20A
|
IG2 20А
|
WIPER 20А
|
D POWER SEAT 30А
|
Предохранитель прикуривателя обозначен как CIG, обведён красным на схеме.
Блок со стороны пассажира
Пример схемы с крышки блока
Схема
Назначение
DOME1 5А
|
DOME2 5А
|
PANEL1 5А
PANEL 25А
REAR FOG 7,5А
ECU-B 10А
|
TAIL 10A
FR FOG 15А
MIRROR HEATER 15А
D REAR POWER WINDOW 20А
Р FRONT POWER WINDOW 20А
Р REAR POWER WINDOW 20А
Р POWER SEAT 30А
SUN ROOF 30А
|
Блоки под капотом
Расположение
Общая схема расположения блоков под капотом
Расшифровка
- датчик системы SRS (передний правый)
- датчик системы SRS (передний левый)
- блок реле и предохранителей в моторном отсеке
- блок реле и предохранителей в моторном отсеке №2
- электронный блок управления двигателем
Блок реле и предохранителей
Он находится в левой части, рядом со стойкой.
Схема
Описание
ALT-S 5А
|
H-LPUPR 5А
|
МРХ-В 5А
|
А/С 10А
ETCS 10А
H-LPLUPR 15А
H-LPRLWR 15А
H-LPRUPR 15А
|
POWER OUTLET 15A
|
RADIO №1 15А
|
TEMS 15А |
TURN-HAZ 15А
|
B/DECU 20А
|
DOOR 20А
|
EFI 25А
|
F/PMP 25А
|
FRDEF 25A
|
АМ2 30А
|
DEFOG 30А
|
FAN 30А
|
ABS1 40А
|
ABS2 40А
|
DEFOG 40А
|
HTR 40А
|
FAN 60А
|
ALT 100 А
|
ALT 100 А
|
ALT 120 А |
|
ALT 140 А
|
- R1 – главное реле системы впрыска
- R2 – реле стартера
- R3 – реле электро насоса АБС
- R4 – реле фар
- R5 – реле топливного насоса
- R6 – реле форсунок
- R7 – реле электро насоса АБС
- R8 – реле электро насоса АБС
- R9 – реле системы впрыска
- R10 – реле дальнего света
Блок реле и предохранителей №2
Схема
Назначение
- R1 – Реле TEMS
- R2 – Реле обогревателя заднего стекла
- R3 – Реле звукового сигнала
- R4 – Реле кондиционера
- R5 – Реле антиобледенителя щеток
- R6 – Реле обогрева зеркал
- R7 – Реле электродвигателя вентилятора
- R8 – Реле топливного насоса
- R9 – Реле электродвигателя вентилятора
