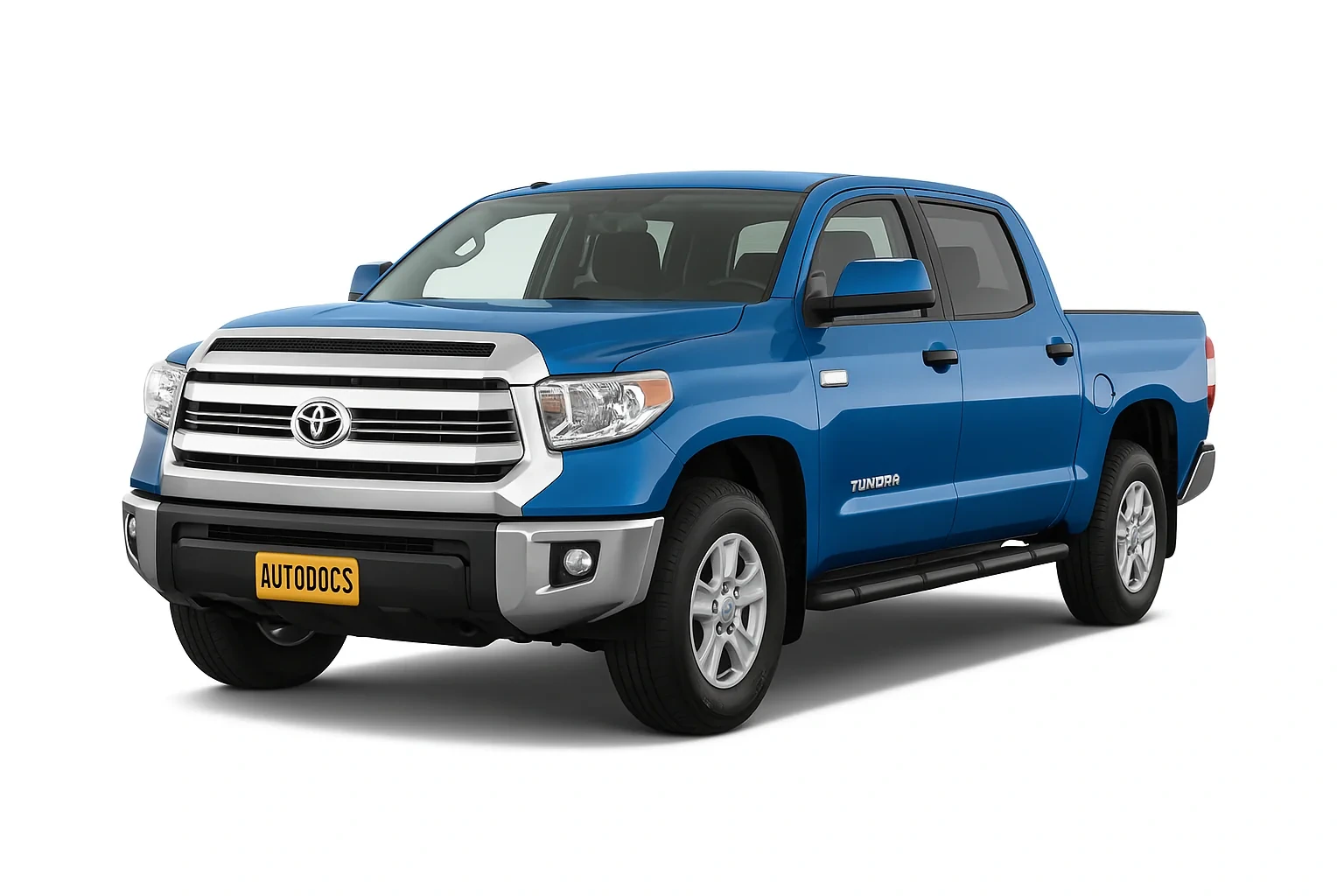

Toyota Tundra 2 поколения выпускалась в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 году. За это время модель прошла рестайлинг 2 раза. В нашем материале Вы найдёте информацию с расположением электронных блоков управления, описание предохранителей и реле Тойота Тундра со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя. Данный материал подойдёт и владельцам Toyota Sequoia, т. к. данные автомобиле построены на общей базе и имеют схожие схемы.
Сверяйте назначение элементов со своими схемами на крышке блока.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков
Назначение
- Распределительный блок (CAN LH №2)
- Распределительный блок (CAN LH №1)
- Блок управления системой регулировки наклона и высоты рулевой колонки
- Блок управления указателями поворота
- Блок управления системы контроля дистанции
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Распределительный блок №5
- Блок управления усилителем рулевого управления
- Распределительный блок №4
- Реле ламп заднего хода
- Усилитель транспондера ключа
- Блок управления транспондером ключа
- Усилитель кондиционера
- Блок управления полным приводом
- Блок управления дорожным просветом
- Блок управления источником питания
- Распределительный блок №3
- Распределительный блок №6
- Вспомогательное реле
- Распределительный блок (CAN RH)
- Блок управления системой контроля давления в шинах
- Аудио усилитель
- Блок блокировки селектора коробки передач
- Распределительный блок №7
- Центральный блок подушек безопасности
Блок предохранителей
В салоне основной блок предохранителей находится под панелью приборов.
Фото пример
Схема с крышки блока
Описание
| INVERTER | 15A Инвертор |
| FR P/SEAT LH | 30A Водительское сиденье с электроприводом |
| DR/LCK | 25A Блок управления электрооборудованием кузова |
| POWER No.5 | 30A Электропривод двери багажного отделения |
| OBD | 7,5A Диагностический разъем |
| PWR OUTLET | 15A Розетка |
| – | – |
| AM1 | 7,5A Блокировка селектора коробки передач, система запуска, подогрев сидений |
| A/C | 7,5A Кондиционер |
| MIR | 15A Блок управления зеркалами, обогрев зеркал |
| POWER No.3 | 20A Стекло подъемники |
| FR P/SEAT RH | 30A Пассажирское сиденье с электроприводом |
| TI&TE | 15A Система регулировки наклона и высоты рулевой колонки |
| S/ROOF | 25A Люк |
| RR SEAT-HTR RH | 10A Подогрев сидений |
| ECU-IG No.1 | 7,5A ABS, VSC, блок управления электрооборудованием кузова, система помощи при парковке, водительское сиденье с электроприводом, система регулировки наклона и высоты рулевой колонки, блокировка селектора коробки передач, система контроля давления в шинах, разъем прицепа, розетка, люк, электропривод двери багажного отделения, омыватель фар, Blind Spot Monitor, дополнительный дисплей |
| AIR SUS IG | 20A Пневмо подвеска |
| LH-IG | 7,5A Лампы заднего хода, система зарядки, комбинация приборов, указатели поворота, кондиционер, подогрев сидений, обогрев заднего стекла |
| 4WD | 20A Полный привод |
| RR SEAT-HTR LH | 10A Подогрев сидений |
| WSH | 20A Омыватель стекла |
| WIPER | 30A Стеклоочиститель и омыватель |
| ECU-IG No.2 | 7,5A Блок управления электрооборудованием кузова, усилитель рулевого управления, блок сетевого шлюза |
| TAIL | 15A Габаритный свет, габаритный свет прицепа |
| A/C IG | 10A Кондиционер |
| – | – |
| SEAT-HTR | 20A Вентиляция и подогрев сидений |
| PANEL | 7,5A Подсветка панели приборов, освещение перчаточного ящика, подсветка пепельницы, дополнительный дисплей, аудио система, монитор заднего вида, навигация, развлекательная система для задних пассажиров, комбинация приборов, кондиционер, вентиляция и подогрев сидений, Blind Spot Monitor |
| ACC | 7,5A Дополнительный дисплей, аудиосистема, развлекательная система для задних пассажиров, монитор заднего вида, навигация, лампы заднего хода, лампы заднего хода (прицеп), розетка, зеркала с электроприводом, блок управления электрооборудованием кузова |
| BK/UP LP | 10A Лампы заднего хода, комбинация приборов |
| CIG | 15A Прикуриватель |
| POWER No.1 | 30A Стекло подъемники, стекло подъемник двери багажного отделения |
За работу прикуривателя отвечают предохранители CIG и PWR OUTLET на 15А.
Блоки под капотом
Расположение
Общая схема расположения блоков
Обозначение
- Блок управления ABS
- Блок предохранителей
- Реле омывателя фар
- Блок управления двигателем
Блок предохранителей и реле
Под капотом блок предохранителей и реле находится рядом с аккумулятором и закрыт защитной крышкой.
Фото пример
Схема с крышки блока
Схема
Расшифровка
| 1 | 15A A/F – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2 | 10A HORN – Звуковой сигнал |
| 3 | 25A EFI NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 4 | 30A IG2 MAIN – Предохранители: “INJ”, “MET”, “IGN” |
| 5 | 30A L2 RR2 SEAT – Электропривод сидений 3-го ряда |
| 6 | 30A L1 RR2 SEAT – Электропривод сидений 3-го ряда |
| 7 | 25A CDS FAN – Вентилятор системы охлаждения |
| 8 | 20A DEICER – Обогрев зоны дворников |
| 9 | 30A TOW TAIL – Габаритный свет прицепа |
| 10 | 25A CDS FAN NO.2 – 2012-2017: Вентилятор системы охлаждения |
| 11 | 30A R2 RR2 SEAT – Электропривод сидений 3-го ряда |
| 12 | 30A R1 RR2 SEAT – Электропривод сидений 3-го ряда |
| 13 | 25A POWER NO.4 – Стеклоподъемники |
| 14 | 15A FOG – Передний противотуманный свет |
| 15 | 15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, VSC, ABS, блокировка селектора коробки передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрооборудование прицепа |
| 16 | 30A TOW BRK – Управление тормозами прицепа |
| 17 | 7,5A IMB – Иммобилайзер |
| 18 | 7,5A AM2 – Система запуска |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | 30A TOWING – Электрооборудование прицепа |
| 24 | 10A AI-HTR – 2012-2017: Подогрев насоса вторичного воздуха |
| 25 | 5A ALT-S – Система зарядки |
| 26 | 15A TURN-HAZ – Указатели поворота, аварийная сигнализация, электрооборудование прицепа |
| 27 | 15A F/PMP – 2007-2011: Топливный насос |
| 25A F/PMP – 2012-2017: Топливный насос | |
| 28 | 10A ETCS – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система управления дроссельной заслонкой |
| 29 | 5A MET-B – Комбинация приборов |
| 30 | – |
| 31 | 30A AMP – Аудио система, развлекательная система для задних пассажиров, монитор заднего вида, навигация |
| 32 | 15A RAD NO.1 – Аудио система, развлекательная система для задних пассажиров, монитор заднего вида, навигация |
| 33 | 7,5A ECU-B1 – Блок управления электрооборудованием кузова, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, зеркало заднего вида в салоне, розетки, водительское сиденье с электроприводом, электропривод двери багажного отделения, система регулировки наклона и высоты рулевой колонки, блок сетевого шлюза |
| 34 | 7,5A DOME – Освещение салона, персональное освещение, освещение пространства для ног, освещение в дверях, дополнительный монитор, электропривод двери багажного отделения, электропривод сидений 3-го ряда, подсветка косметического зеркала, подсветка замка зажигания |
| 35 | 15A HEAD LH – Дальний левый свет |
| 36 | 15A HEAD LL – Ближний дальний свет |
| 37 | 10A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 38 | 7,5A MET – Комбинация приборов |
| 39 | 10A IGN – Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, иммобилайзер, круиз-контроль, блок сетевого шлюза |
| 40 | – |
| 41 | 15A HEAD RH – Дальний правый свет |
| 42 | 15A HEAD RL – Ближний правый свет |
| 43 | 10A EFI NO.2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, диагностический насос топливной системы |
| 44 | 5A DEF I/UP – |
| 45 | 7,5A AIR SUS NO.2 – Пневмоподвеска |
| 46 | – |
| 47 | – |
| 48 | – |
| 49 | 50A AIR SUS NO.2 – Пневмоподвеска |
| 50 | 30A PBD – Электропривод двери багажного отделения |
| 51 | 40A RR HTR – Кондиционер |
| 52 | 30A H-LP CLN – Омыватель фар |
| 53 | 40A DEFOG – Обогрев заднего стекла |
| 54 | 40A SUB BATT – Разъем прицепа |
| 55 | – |
| 56 | – |
| 57 | 50A ABS, VSC |
| 58 | 40A ABS, VSC |
| 59 | 30A ST – Система запуска |
| 60 | – |
| 61 | – |
| 62 | – |
| 63 | 50A HTR – Кондиционер |
| 64 | – |
| 65 | 150A LH-J/B – Предохранители: “AM1”, “TAIL”, “PANEL”, “ACC”, “CIG”, “LH-IG”, “4WD”, “ECU-IG NO.1”, “BK/UP LP”, “SEAT-HTR”, “A/C IG”, “ECU-IG NO.2”, “WSH”, “WIPER”, “OBD”, “A/C”, “TI&TE”, “FR P/SEAT RH”, “MIR, DR/LCK”, “FR P/SEAT LH”, “CARGO LP”, “PWR OUTLET”, “POWER NO.1” |
| 66 | 180A ALT – Предохранители: “LH-J/B”, “HTR”, “SUB BATT”, “TOW BRK”, “STOP”, “FOG”, “TOW TAIL”, “DEICER” |
| 140A ALT – Предохранители: “LH-J/B”, “HTR”, “SUB BATT”, “TOW BRK”, “STOP”, “FOG”, “TOW TAIL”, “DEICER” | |
| 67 | 50A A/PUMP NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 68 | 50A Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 69 | 40A MAIN – Предохранители: “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 70 | – |
| 71 | – |
| Реле | |
| R1 | F/PMP – Топливный насос |
| R2 | – |
| R3 | SUB BATT – Аккумуляторная батарея прицепа |
| R4 | TOW TAIL – Габаритный свет (прицеп) |
| R5 | DEFOG – Обогрев заднего стекла |
| R6 | AIR SUS – Пневмоподвеска |
| R7 | SECURITY HORN – Звуковой сигнал противоугонной системы |
| R8 | FOG – Противотуманный свет |
| R9 | – |
| R10 | ST – Стартер |
| R11 | C/OPN – Топливный насос (Circuit opening) |
| R12 | – |
| R13 | MG CLT – Муфта компрессора кондиционера |
| R14 | DEICER – Обогрев зоны дворников |
| R15 | BRK NO.2 – Лампы стоп сигнала |
| R16 | BRK NO.1 – Лампы стоп сигнала |
| R17 | – |
| R18 | RR WSH – Омыватель заднего стекла |
| R19 | CDS FAN – Вентилятор системы охлаждения |
| R20 | HEAD – Фары |
| R21 | DIM – Диммер |
| R22 | – |
| R23 | – |
| R24 | – |
| R25 | – |
