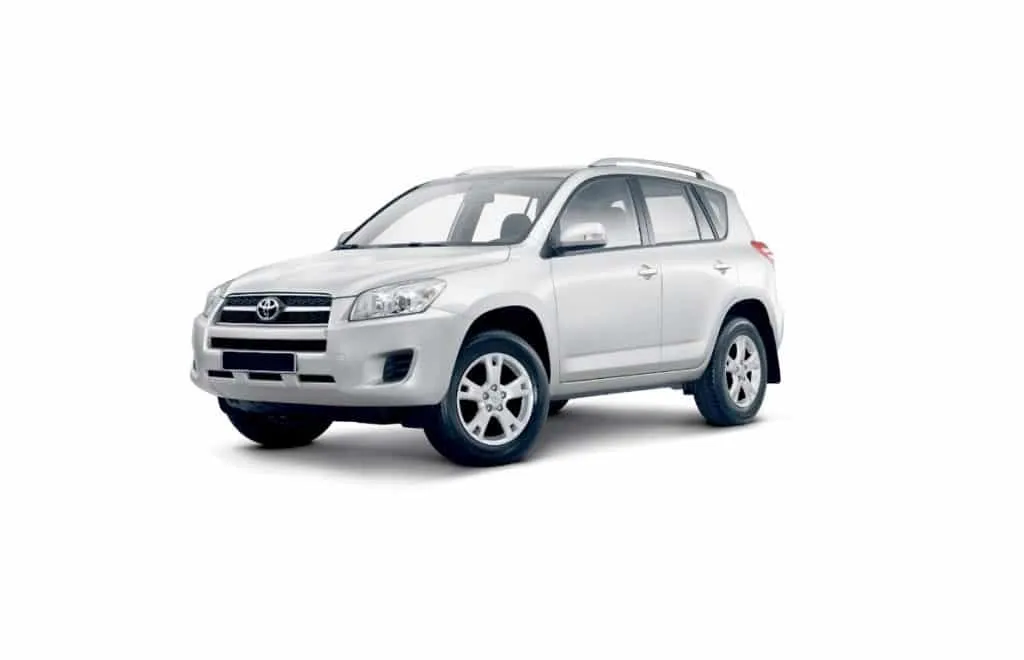

Toyota RAV4 3 поколения выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012 году и обозначалось как CA30W / XA30W. За это время модель прошла рестайлинг. В данной статье вы найдёте информацию с расположением электронных блоков управления, обозначение предохранителей и реле Тойота Рав 4 со схемами блоков и фото примерами исполнения. Отметим предохранитель прикуривателя.
Расположение электронных элементов управления и назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня комплектации и региона поставки вашего автомобиля.
Содержание
Блоки в салоне
Расположение
Левое расположение рулевого управления
Правое расположение рулевого управления
| № | Описание |
|---|---|
| 1 | LHD: Блок реле №2 |
| 2 | Блок реле №1 |
| 3 | Блок предохранителей / Блок управления электрооборудованием кузова |
| 4 | Усилитель транспондера ключа |
| 5 | Блок управления блокировкой руля |
| 6 | Блок управления усилителем рулевого управления |
| 7 | Распределительный блок |
| 8 | Распределительный блок |
| 9 | Блок управления системой контроля давления в шинах |
| 10 | Реле ламп стоп-сигнала |
| 11 | Блок управления полным приводом |
| 12 | Реле автоматического стеклоочистителя |
| 13 | Блок управления блокировкой селектора коробки передач |
| 14 | Центральный блок управления подушками безопасности |
| 15 | Усилитель кондиционера |
| 16 | RHD: Реле стартера (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска) |
| 17 | RHD: Реле указателей поворота (аварийная сигнализация) |
| 18 | RHD: Блок управления противоугонной системой |
| 19 | RHD: Блок управления двойной блокировкой |
Блок предохранителей
На схеме обозначен под цифрой 3. Находится под панелью приборов.
| № | A | Назначение |
|---|---|---|
| 1 | Не используется | |
| 2 | 15 | S−HTR – Подогрев сидений |
| 3 | 25 | WIP – Стеклоочиститель |
| 4 | 15 | RR WIP – Задний стеклоочиститель |
| 5 | 15 | WSH – Омыватель лобового стекла, омыватель заднего стекла |
| 6 | 10 | ECU−IG1 – Вентилятор системы охлаждения, ABS, анти пробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне, система полного привода с электронным управлением распределением крутящего момента, система кондиционирования воздуха, блок кузовной электроники, люк, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/ габаритные огни, обогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель рулевого управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы |
| 7 | 10 | ECU-IG2 – Система кондиционирования воздуха, обогрев заднего стекла |
| 8 | 7,5 | OBD – Диагностический разъем |
| 9 | 10 | STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, анти пробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 10 | Не используется | |
| 11 | 25 | DOOR – Блок кузовной электроники, центральный замок |
| 12 | 25 | ACC-B – Предохранители: “ACC”, “CIG” |
| 13 | 7,5 | 4WD – Система полного привода с электронным управлением распределением крутящего момента |
| 14 | 15 | FR FOG – Передний противотуманный свет |
| 15 | 7,5 | AM1 – Система запуска |
| 16 | 10 | TAIL – Габаритный свет, освещение номерного знака, передний противотуманный свет, задний противотуманный свет |
| 17 | 7,5 | PANEL – Аудиосистема, подсветка панели приборов, часы |
| 18 | 10 | GAUGE1 – Лампы заднего хода, система зарядки |
| 19 | 20 | D FR DOOR – Стеклоподъемники (передние двери) |
| 20 | 20 | RL DOOR – Стеклоподъемник (задняя левая дверь) |
| 21 | 20 | RR DOOR – Стеклоподъемник (задняя правая дверь) |
| 22 | 25 | S/ROOF – Люк |
| 23 | 15 | CIG – Прикуриватель |
| 24 | 7,5 | ACC – Аудиосистема, розетки, зеркала с электроприводом, блокировка селектора коробки передач, блок кузовной электроники, часы |
| 25 | Не используется | |
| 26 | 10 | MIR HTR – Обогрев зеркал |
| 27 | 15 | PWR OUTLET – Розетка |
| 28 | Не используется | |
| 29 | 10 | RR FOG – Задний противотуманный свет |
| 30 | 7,5 | IGN – Подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/габаритные огни, система запуска |
| 31 | 7,5 | GAUGE2 – Комбинация приборов |
За работу прикуривателя отвечает предохранитель номер 23 на 15А.
С другой стороны блока могут крепится отдельные элементы.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 30 | POWER – Стеклоподъемники |
| 2 | 30 | DEF – Обогрев заднего стекла, предохранитель: “MIR HTR” |
| 3 | 30 | P/SEAT – Сиденье с электроприводом |
| Реле | ||
| R1 | Зажигание (IG1) | |
| R2 | Отопитель (механический кондиционер) / Перемычка (автоматический кондиционер) | |
| R3 | LHD: Указатели поворота (аварийная сигнализация) | |
Блок реле
Расположен рядом с блоком предохранителей.
| № | Обозначение |
|---|---|
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) LHD: Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска) |
| R3 | Передний противотуманный свет (FR FOG) |
| R4 | Задний противотуманный свет (RR FOG) Розетка (115V) |
| R5 | Вспомогательное реле (ACC) |
| R6 | Розетка (PWR OUTLET) |
Дополнительные элементы
| № | Описание |
|---|---|
| 1 | Распределительный блок |
| 2 | Блок управления люком |
| 3 | Антенна и ресивер системы контроля давления в шинах |
| 4 | Ресивер центрального замка |
| 5 | Усилитель аудиосистемы |
Блоки под капотом
Расположение
| № | Назначение |
|---|---|
| 1 | Блок предохранителей и реле №1 |
| 2 | 2AD-FHV, 2AD-FTV: Блок управления форсунками (EDU) (с Декабря 2008) |
| 3 | 2AD-FHV: Блок управления форсунками (EDU) (до Декабря 2008) |
| 4 | 2AD-FTV: Блок управления форсунками (EDU) (до Декабря 2008) |
| 5 | Valvematic |
| 6 | Блок управления ABS |
| 7 | Блок предохранителей и реле №2 |
| 8 | Блок управления двигателем |
| 9 | Блок управления коробкой передач |
| 10 | Блок управления вентилятором системы охлаждения или блок управления левым вентилятором системы охлаждения |
| 11 | Реле свечей накала |
| 12 | Блок управления правым вентилятором системы охлаждения |
| 13 | Реле очистителей фар |
Блок предохранителей и реле 1
Крепится с правой стороны под капотом.
| № | A | Обозначение |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | 7,5 | ECU-B2 – Система кондиционирования воздуха, стеклоподъемники |
| 5 | 7,5 | ALT−S – Система зарядки |
| 7,5 | RSE – Аудиосистема (JBL) | |
| 6 | 20 | STR LOCK – Система блокировки рулевого управления (с системой бесключевого доступа и запуска) |
| 7 | Не используется | |
| 8 | DCC | |
| 9 | 20 | RAD NO.1 – Аудиосистема |
| 10 | 10 | ECU−B – Система беспроводного дистанционного управления, усилитель рулевого управления, блок кузовной электроники, часы, комбинация приборов, система бесключевого доступа и запуска, центральный замок, часы, аудиосистема, система навигации, измерительные приборы |
| 11 | 10 | DOME – Подсветка замка зажигания, подсветка кнопки запуска двигателя (с системой бесключевого доступа и запуска), подсветка переключателя “ENGINE START STOP” (с системой бесключевого доступа и запуска), освещение салона, подсветка косметических зеркал, освещение багажного отделения, персональное освещение, подсветка нижней части салона |
| 12 | – | |
| 13 | 10 | HEAD LH – Дальний левый свет |
| 14 | 10 | HEAD RH – Дальний правый свет |
| 15 | 10 | HEAD LL – Ближний левый свет |
| 16 | 10 | HEAD RL – Ближний правый свет |
| 17 | – | |
| 18 | 15 | AC INV – Розетка (115V) |
| 19 | 30 | TOWING – Разъем прицепа |
| 20 | 25 | STV HTR – Автономный обогреватель салона |
| 21 | Не используется | |
| 22 | 20 | DEICER – Обогрев зоны покоя щеток стеклоочистителя лобового стекла |
| 23 | 50 | HTR – Система кондиционирования воздуха |
| 24 | 50 | PTC3 – Вспомогательный отопитель |
| 25 | 50 | PTC2 840W: Вспомогательный отопитель |
| 30 | PTC2 300W: Вспомогательный отопитель | |
| 26 | 50 | PTC1 840W: Вспомогательный отопитель |
| 30 | PTC1 300W: Вспомогательный отопитель | |
| 27 | 50 | HEAD MAIN – Предохранители: “HEAD LL”, “HEAD RL”, “HEAD LH”, “HEAD RH” |
| 28 | Не используется | |
| 29 | 30 | RDI – Вентилятор системы охлаждения |
| 50 | FAN2 – 2GR-FE с опцией сцепного устройства: Вентилятор системы охлаждения | |
| 30 | 30 | CDS – Вентилятор системы охлаждения |
| 50 | FAN1 – 2GR-FE с опцией сцепного устройства: Вентилятор системы охлаждения | |
| 31 | 30 | H−LP CLN – Очистители фар |
| Реле | ||
| R1 | Переключатель освещения / дальний свет | |
| R2 | Фары / ближний свет | |
| R3 | Дневные ходовые огни (№4) | |
| R4 | Дневные ходовые огни (№3) | |
| R5 | Кроме 2GR-FE: Вентилятор системы охлаждения (№3) | |
| R6 | Кроме 2GR-FE: Вентилятор системы охлаждения (№2) | |
| R7 | Кроме 2GR-FE: Вентилятор системы охлаждения (№1) | |
| R8 | Не используется | |
| R9 | Обогрев зоны покоя щеток стеклоочистителя лобового стекла | |
| R10 | Дневные ходовые огни (№.2) | |
| R11 | Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.3) | |
| R12 | Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.2) | |
| 2GR–FE: Вентилятор системы охлаждения (№2) | ||
| R13 | 2GR–FE: Вентилятор системы охлаждения (№1) | |
| Кроме 2GR-FE: Вспомогательный отопитель (PTC NO.1) | ||
Блок предохранителей и реле 2
Установлен с левой стороны подкапотного пространства.
| № | A | Обозначение |
|---|---|---|
| 1 | 30 | P-SYSTEM – 3ZR-FAE: Valvematic |
| 2 | 30 | AMP – Аудиосистема (JBL) |
| 3 | 30 | AM2 – Система запуска |
| 4 | 15 | IG2 – Система запуска двигателя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5 | 10 | HAZ – Аварийная сигнализация |
| 6 | 10 | ETCS – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7 | 7,5 | AM2−2 – Система запуска |
| 8 | – | |
| 9 | 10 | Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 10 | 10 | EFI NO.2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 11 | 7,5 | EFI NO.3 – A/T; с Декабря 2008: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 7,5 | STA – Система запуска, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| 12 | 80 | GLOW – Система предпускового подогрева |
| 13 | 60 | EMPS – Усилитель рулевого управления |
| 14 | 80 | MAIN – Предохранители: “HEAD MAIN”, “ECU−B2”, “DOME”, “ECU−B”, “RAD NO.1” |
| 15 | 120 | ALT – Бензиновые двигатели, автомобили без опции сцепного устройства: Предохранители: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “TOWING” |
| 140 | ALT – Дизельные двигатели, автомобили с опцией сцепного устройства: Предохранители: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “TOWING” | |
| 16 | 50 | P/I – Предохранители: “EFl MAIN”, “HORN”, “A/F”, “EDU” |
| 17 | Не используется | |
| 18 | 30 | ABS 2 – Антиблокировочная тормозная система, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 19 | 50 | ABS 1 – Антиблокировочная тормозная система, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне |
| 20 | 20 | EFl MAIN – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, предохранители: “EFI NO.1”, “EFI NO.2”, “EFI NO.3” |
| 21 | 10 | HORN – Сигнал |
| 22 | 25 | EDU – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 23 | 20 | A/F – Бензиновые двигатели: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 20 | A/F – Дизельные двигатели: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 15 | IGT/INJ – 3ZR-FAE: Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива | |
| Реле | ||
| R1 | Система курсовой устойчивости (VSC MTR) | |
| R2 | Не используется | |
| R3 | Система курсовой устойчивости (VSC FAIL) | |
| R4 | Зажигание (IG2) | |
| R5 | Антиблокировочная тормозная система (BRK) | |
| R6 | Муфта компрессора кондиционера (MG CLT) | |
| R7 | Топливный насос | |
Схемы электрооборудования
Схемы электрооборудования Toyota RAV4 3 поколения (EM01NAE) можно загрузить здесь.
