Второе поколение Toyota RAV4 имело маркировку (CA20W / XA20W) и выпускалось в 2000, 2001, 2002, 2003, 2004 и 2005 году. В данной публикации вы найдёте места расположения основных электронных блоков управления, подробное описание предохранителей и реле Тойота Рав 4 (2 поколения) со схемами блоков и фото примерами исполнения. Отдельно отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков может отличаться от представленного и зависит от региона поставки, года выпуска и уровня оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Обще расположение блоков
| № | Описание |
|---|---|
| 1 | Блок предохранителей |
| 2 | LHD: Реле габаритного света |
| 3 | Усилитель транспондера ключа |
| 4 | Усилитель кондиционера |
| 5 | Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T) |
| 6 | Распределительный блок |
| 7 | Распределительный блок |
| 8 | Центральный блок подушек безопасности |
| 9 | Блок управления блокировкой селектора коробки передач |
| 10 | Реле указателей поворота (аварийная сигнализация) |
| № | Назначение |
|---|---|
| 1 | Реле и блок управления люком |
| 2 | Реле заднего стеклоочистителя |
| 3 | Ресивер центрального замка |
Блок предохранителей

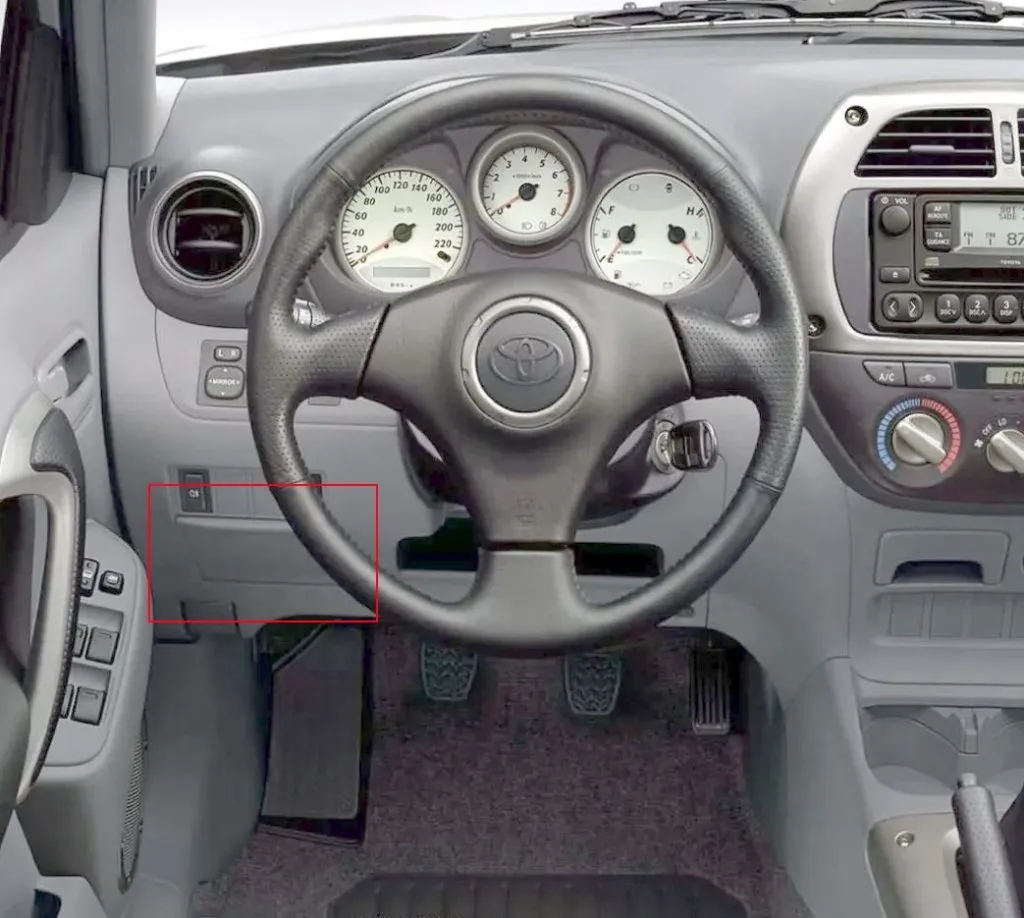

Находится под панелью приборов с левой стороны. Для доступа надо убрать защитную крышку панели.
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2 | 15 | CIG – Прикуриватель |
| 3 | 15 | POWER OUTLET – Розетка |
| 4 | 10 | S-HTR – Подогрев сидений |
| 5 | 7,5 | Подсветка панели приборов, комбинация приборов, передний противотуманный свет, обогрев зеркал, кондиционер |
| 6 | 15 | FR FOG – Передний противотуманный свет |
| 7 | 10 | HORN – Звуковой сигнал |
| 8 | 7,5 | TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 9 | 15 | TAIL&PANEL – Предохранители”PANEL”, “TAIL” |
| 10 | 7,5 | ACC – Аудиосистема, блокировка селектора коробки передач, часы, зеркала с электроприводом |
| 11 | 20 | DEF – Обогрев заднего стекла |
| 12 | 10 | Лампы заднего хода, вентилятор системы охлаждения, кодиционер, индикаторы автоматической коробки передач, система зарядки |
| 13 | 7,5 | OBD – Диагностический разъем |
| 14 | 10 | IG2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, комбинация приборов |
| 15 | 20 | DOOR – Центральный замок |
| 16 | 10 | MIR HTR – Обогрев зеркал |
| 17 | 15 | RR WIP – Задний стеклоочиститель и омыватель |
| 18 | 25 | WIP – Стеклоочиститель и омыватель лобового стекла |
| 19 | 10 | ECU IG- Аварийная сигнализация, комбинация приборов, ABS, подушки безопасности, блокировка селектора коробки передач, круиз-контроль, VSC, TRC |
| 20 | 30 | POWER – Люк, стекло подъемники |
| 21 | 40 | AM1 – Розетки, обогрев заднего стекла, предохранители: “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S−HTR” и “WIP” |
За работу прикуривателя отвечает предохранитель номер 2 на 15А.
С обратной стороны блока могут крепится некоторые реле.
| № | Назначение |
|---|---|
| R1 | Звуковой сигнал |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Розетки (PWR OUTLET) |
| R5 | Стеклоподъемники, люк (PWR) |
Блоки под капотом
Обще расположение блоков
| № | Описание |
|---|---|
| 1 | Блок предохранителей и реле |
| 2 | Реле очистителей фар |
| 3 | Блок управления ABS |
| 4 | LHD: Блок силовых предохранителей |
| 5 | RHD: Блок силовых предохранителей |
Блок предохранителей и реле
Под капотом основной блок предохранителей и реле находится с левой стороны под защитной крышкой. Может состоять из 2 отделов.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | Перемычка | |
| 2 | 5 | ALT-S – Система зарядки |
| 3 | 20 | A/F – Датчик соотношения воздух топливо |
| 30 | RADIO NO.2 – Аудиосистема | |
| 4 | 20 | EFI1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, датчик температуры масла автоматической коробки передач, предохранители: “EFI2”, “EFI3” |
| 5 | 30 | CUT – Предохранители: “RADIO”, “DOME” |
| 6 | 10 | HAZ – Аварийная сигнализация |
| 7 | 5 | EFI2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 8 | 30 | ABS 2 – ABS, VSC, TRC, система помощи при торможении |
| 9 | 10 | DOME – Персональное освещение, часы, освещение салона, кондиционер, система беспроводного дистанционного управления, индикатор дальнего света, комбинация приборов |
| 10 | 30 | MAIN – Предохранители: “H−LP RH” и “H−LP LH” |
| 11 | 10 | EFI3 – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система снижения токсичности |
| 12 | 15 | RADIO – Аудиосистема |
| 13 | 5 | A/C – Кондиционер |
| 14 | 15 | IGN – Система запуска, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 15 | – | |
| 16 | – | |
| 17 | 10 | ETCS – Электронная система управления дроссельной заслонкой |
| 18 | 10 | H−LP RH – Правая фара |
| 19 | 10 | H−LP LH – Левая фара |
| 20 | INJ – Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива | |
| 21 | Система запуска | |
| 22 | 30 | AM2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, предохранитель: “IG2” |
| 23 | 40 | HTR – Кондиционер /отопитель |
| 24 | 30 | H−LP CLN – Очистители фар |
| 30 | F−HTR – Подогрев топлива | |
| 25 | 30 | CDS – Вентилятор системы охлаждения |
| 26 | 40 | ABS 1 – АБС |
| 50 | ABS1 – АБС | |
| 27 | 30 | RDI – Вентилятор системы охлаждения |
| № | Обозначение реле |
|---|---|
| R1 | Блок управления двигателем (EFI MAIN) |
| R2 | Вентилятор системы охлаждения (FAN NO.3) |
| R3 | Зажигание (IG2) |
| R4 | Вентилятор системы охлаждения (FAN NO.2) |
| R5 | Датчик соотношения воздух топливо (A/F) |
| R6 | Вентилятор системы охлаждения (FAN NO.2) |
| R7 | Топливный насос (C/OPN) |
| R8 | Отопитель (HTR) |
| R9 | Стартер (ST) |
| R10 | Дневные ходовые огни (DRL) |
| R11 | Блок управления двигателем |
| R12 | – |
