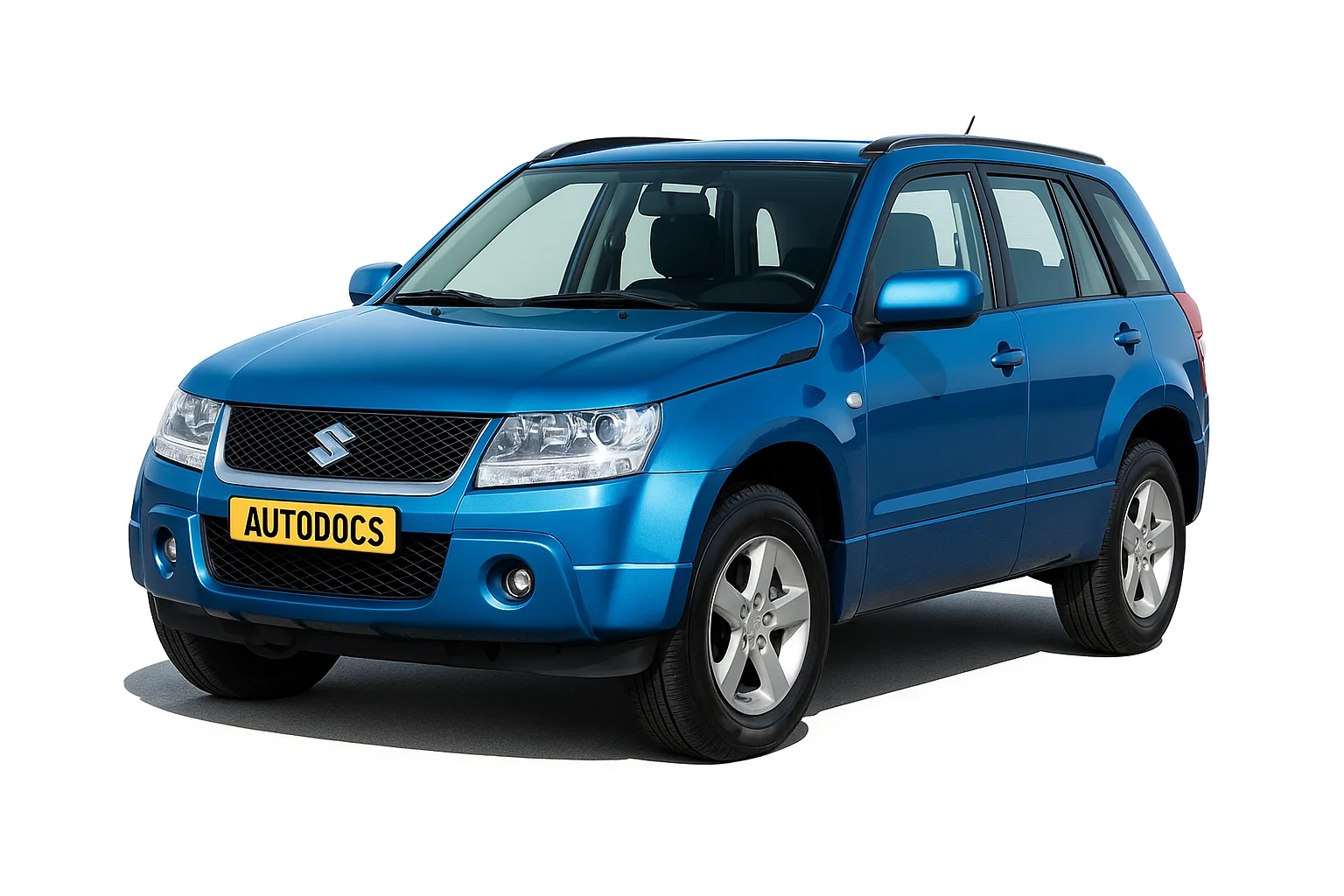

Suzuki Grand Vitara представляет третье поколение модельного ряда Витара. В данной публикации вы найдёте описание блоков предохранителей и реле Сузуки Гранд Витара выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. Мы покажем где находятся данные блоки, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.

Исполнение блоков и количество элементов в них в Вашем Suzuki Grand Vitara может отличаться от представленного и зависит от года выпуска и уровня комплектации автомобиля. А если не подходят схемы, изучите описание для Сузуки Витара.

Блоки под капотом

Основной блок

Расположение блока в салоне

Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

Блок предохранителей Сузуки Гранд Витара

Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.

Схема блока под капотом

Схема блока под капотом
Схема
Ток Описание предохранителей
1 15 Электромагнитная муфта кондиционера
2 20 Подогреватель кислородного датчика
3 15 Электропривод дроссельной заслонки
4 20 АКПП
5 25 Обогреватель заднего стекла
6 15 Звуковой сигнал
7 20 Противотуманные фары
8 20 Обогреватель зеркал
19 15 Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар
20 15 Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар
9 40 Вентилятор отопителя
10 30 Блок управления ABS 2, блок управления ESP
11 50 Блок управления ABS 1, блок управления ESP
12 20 Главное реле
13 30 Электро насос омывателя фар
14 10 Левая фара (дальний свет)
15 10 Правая фара (дальний свет)
16 10 Реле дальнего света фар, реле ближнего света фар
17 40 Стартер ST
18 40 Замок зажигания IGN
Реле
A Реле дальнего света фар
B Реле ближнего света фар
C Реле стартера
D Реле бензонасоса
E Главное
F Электродвигателя вентилятора отопителя
G Электропривода дроссельной заслонки
H Электродвигателя вентилятора системы охлаждения №1, 2, 3
I
J
K Реле стоп-сигналов

Дополнительный блок реле Сузуки Витара 2
Дополнительный блок реле

Дополнительный блок

Он находится не далеко от аккумулятора и состоит из силовых предохранителей.

Дополнительный блок

Схема дополнительного блока под капотом
Схема

Ток Описание предохранителей
1 120/80 Все цепи, аккумулятор, блок предохранителей №1
2 30/40 Реле электродвигателя вентилятора системы охлаждения №2 и №1
3
4 40 Блок управления 4WD
5 50 Замок зажигания
6 60 Блок предохранителей №2, реле ближнего света фар, монтажный блок
7 Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2
8 Блок предохранителей №2

Блок в салоне

Крепится на левой стойке, со стороны водителя, под панелью приборов.

Расположение блока в салоне

Блок в салоне
Фотография

Актуальная схема будет нанесена на защитную крышку блока.

Схема блока в салоне Сузуки Град Витара
Схема

Ток Описание предохранителей
F1 20 Генератор, катушки зажигания, ЭБУ двигателем
F2 10 Блок управления электрооборудованием, комбинация приборов
F3 15 Блок управления электрооборудованием, дисплей, аудио система
F4 20 Центральный замок
F5 10 Задние габариты
F6 15 Лампа освещения салона
F7 25 Люк
F8 20 Электронный блок управления двигателем ECM
F9 7,5 Система запуска
F10 15 Аварийная сигнализация, Реле-прерыватель указателей поворота
F11 7,5 Лампа подсветки косметического зеркала
F12 30 Электропривод стеклоподъёмников
F13 20 Электропривод стеклоподъёмников
F14 15 Подушка безопасности
F15 10 ABS, блок управления ESP, датчик угла поворота рулевого колеса
F16 10 Фонарь заднего хода, датчик положения селектора, переключатель корректора фар
F17 15 Реле электродвигателя вентилятора системы охлаждения №1, №2 и №3
F18 20 Очиститель лобового стекла
F19 15 Предохранитель прикуривателя, разъем зарядки
F20 10 Система поддержания скорости, Выключатель стоп-сигналов
F21 15 Разъем зарядки
F22 7,5 Задние противотуманные фонари, Комбинированный переключатель
F23 15 Стоп-сигналы
Реле
1 Реле задних габаритов
2 Реле вспомогательных цепей зажигания
3 Реле блокировки селектора КПП (диапазон “P”)

За передний прикуриватель отвечает предохранитель номер 19 на 15А, а за дополнительные розетки – 21 на 15А.
