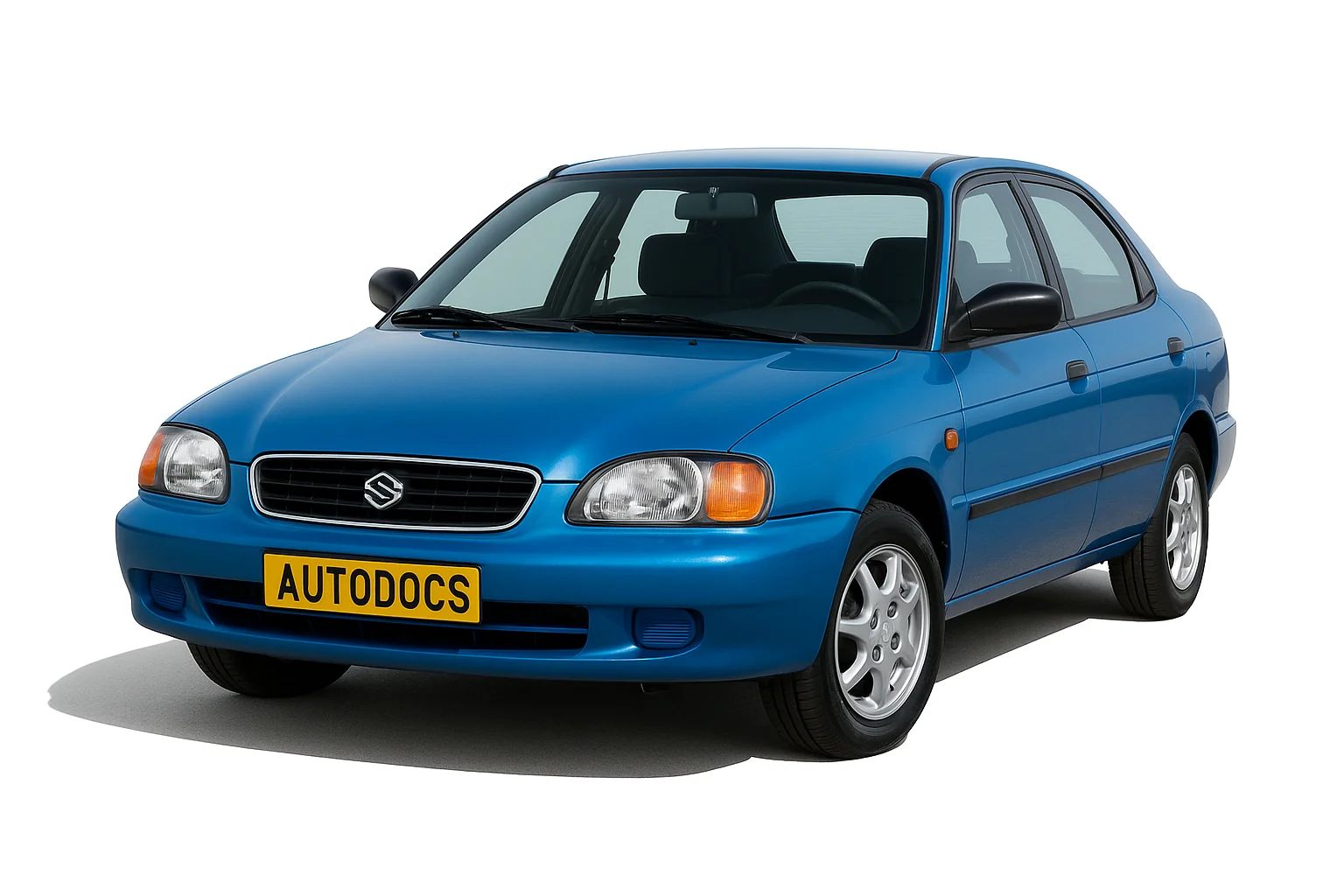

Suzuki Baleno выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. А в Индии вплоть до 2007 года. Так же известен под названием Cultus / Esteem. Уже с 2015 года началось производство второго поколения Сузуки Балено. В нашей статье мы покажем места расположения блоков предохранителей и реле для первого поколения Сузуки Балено (Сузуки култус) их схемы и описание назначения элементов. Отметит предохранитель прикуривателя.
Обозначение предохранителей может отличаться от представленного. Сверяйте его со своими схемами размещенными на крышке блока.
Блок под капотом
Он находится с левой стороны рядом с аккумуляторной батареей.
Схема
Описание
| 1 | Реле ABS |
| 2 | Реле звукового сигнала |
| 3 | Реле электродвигателя вентилятора системы охлаждения |
| 4 | Реле топливного насоса |
| 5 | Реле блокировки селектора АКПП |
| 6 | Реле электродвигателя вентилятора конденсатора кондиционера |
| 7 | Реле насоса ABS |
| 8 | Реле электронного блока управления двигателем |
| 9 | Реле электромагнитной муфты компрессора кондиционера |
| 10 | Реле задних габаритов |
| 11 | Диагностический разъем (DLC)2 |
| 12 | Диагностический разъем (DLC)1 |
| F1 | (80A) Плавкая вставка – Питание аккумуляторной батареи |
| F2 | (60A) Плавкая вставка – предохранители фар, системы впрыска топлива и звукового сигнала |
| F3 | (60A) Плавкая вставка- Питание от замка зажигания |
| F4 | (60A) Плавкая вставка – реле ABS |
| F5 | (30A) Плавкая вставка – реле вентилятора системы охлаждения |
| F6 | (60A) Плавкая вставка — кондиционер |
| F7 | (15A) Система впрыска топлива |
| F8 | (20A) Лампы освещения салона |
| F9 | (15A) Левая фара |
| F10 | (15A) Правая фара |
| F11 | (15A) Звуковой сигнал |
| F12 | (10A) Задний левый габарит |
| F13 | (10A) Задний правый габарит |
| F14 | (10A) Подсветка комбинации приборов |
| F15 | (15A) Кондиционер |
Блок в салоне
Находится под панель приборов, со стороны водителя.
Фото – пример исполнения
Схема
Расшифровка
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле противотуманных фар |
| 3 | Реле аварийной сигнализации |
| 4 | Реле-прерыватель указателей поворота |
| 5 | Блок предупреждения о включенном освещении |
| F1 | 15A Фонари заднего хода |
| F2 | 15A Обогреватель заднего стекла |
| F3 | 10A Замок зажигания |
| F4 | 20A Стоп – сигналы |
| F5 | 15A Противотуманные фары |
| F6 | 15A/20А Дополнительное оборудование, прикуриватель |
| F7 | 15A Центральный замок |
| F8 | 15A Очистители |
| F9 | 20A Резерв |
| F10 | 15A Резерв |
| F11 | 15A Система SRS |
| F12 | 30A Электропривод стеклоподъемников |
| F13 | Трубчатый предохранитель |
За прикуриватель отвечает предохранитель номер F6.
Частые вопросы: предохранители и реле Suzuki Baleno (Cultus)
Где находится блок предохранителей на Suzuki Baleno (Cultus)?
Где искать блоки на Suzuki Baleno (Cultus): (80A) Плавкая вставка – Питание аккумуляторной батареи; (20A) Лампы освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Suzuki Baleno (Cultus)?
Найдите позицию прикуривателя в таблице на странице Suzuki Baleno (Cultus) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Suzuki Baleno (Cultus) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Что делать, если не работает обогрев заднего стекла на Suzuki Baleno (Cultus)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Suzuki Baleno (Cultus)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Suzuki Baleno (Cultus)?
Схема и таблица предохранителей Suzuki Baleno (Cultus) — на этой странице: Блок под капотом, Блок в салоне. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Suzuki Baleno (Cultus)?
На Suzuki Baleno (Cultus) обычно два блока: салонный и подкапотный, как указано в разделе «Блок под капотом». Третий блок в багажнике — только если он есть в перечне на этой странице.
Можно ли ставить предохранитель большего номинала на Suzuki Baleno (Cultus)?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Suzuki Baleno (Cultus) и может привести к оплавлению жгута. Ставьте только значение из таблицы.
