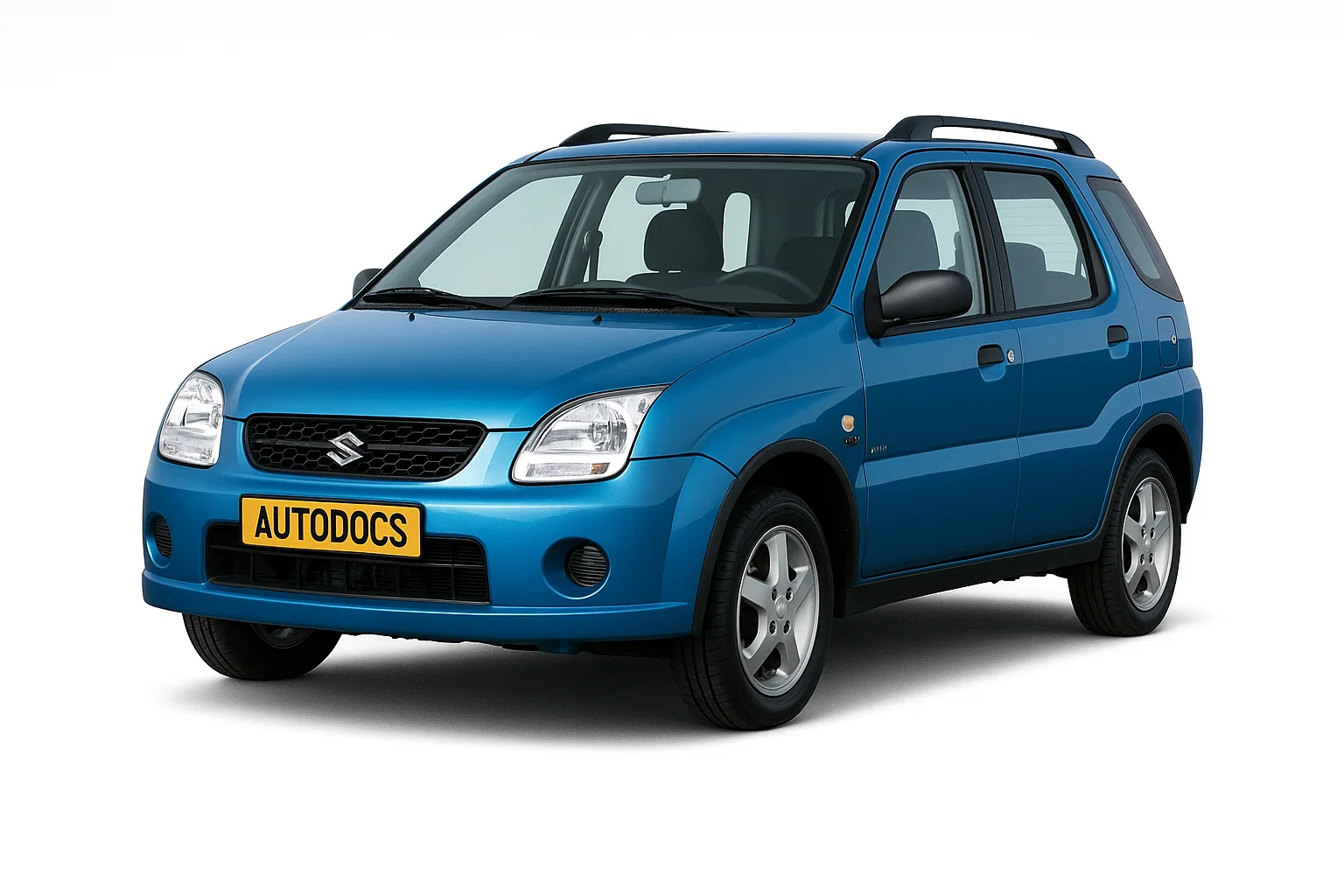

Suzuki Ignis за счет увеличенного дорожного просвета представляет из себя мини – внедорожник. Производится с 2000 года по настоящее время в трёх поколениях. В нашем материале вы найдете описание блоков предохранителей и реле Сузуки Игнис выпускавшихся в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Мы покажем где находятся блоки предохранителей и их схемы. Выделим предохранитель прикуривателя.
Актуальное назначение предохранителей и реле для вашего автомобиля будет нанесено на крышку блока. Сверяйте описание.
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Вариант 1
Схема
Описание
- 15A CIGAR – прикуриватель
- 15A ACC – кондиционер
- 10A ABS – АБС
- 15A WIPER WASHER – это вроде брызгалки
- 15A TURN BACK – задний ход
- 15A IG METER – зажигание
- 15A AIR BAG – подушки безопасности
- 30A POWER WINDOW – это электропривод зеркал
- FUSE PULLER – съемник предохранителя
- 30A – P/S – электро усилитель руля
- 15A SEAT HEATER – обогрев сидениий
- 15A HORN HAZARD – аварийная сигнализация
- 15A RADIO DOME – радио, салон
- 10A TAIL – задние фонари
- 10A STOP – стоп-сигналы
- 20A DOOR LOCK – моторы замков дверей
- 15A REAR DEFG – задний обогрев стекла
- 25A HEATER – обогреватель
Вариант 2
Фото – пример
Схема
Назначение
| 12 | 10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi) |
| 13 | 15А Подогрев сиденья |
| 14 | 20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла |
| 15 | 15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM |
| 16 | 10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря |
| 17 | 10А Аварийная сигнализация |
| 18 | 15А Резерв |
| 19 | 10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков |
| 20 | 20А Центральный замок |
| 21 | Резерв |
| 22 | 15А Электронный блок управления SRS |
| 23 | 15А Генератор, Катушки зажигания |
| 24 | 10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами |
| 25 | 15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника |
| 26 | 10А Электронный блок управления ABS |
| 27 | 10А Комбинация приборов |
| 28 | 15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель |
| 29 | 15А Разъем питания дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 28 на 15А.
Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления – на 30А.
Блок под капотом
Находится рядом с аккумулятором, под защитной крышкой, на которой будет нанесена актуальная схема.
Вариант 1
Вариант 2
Схема
Обозначение
- 80A Батарея, Генератор, Все электрические цепи
- 60A Замок зажигания
- 60A Блок предохранителей, Блок предохранителей в двигательном отсеке
- 60A ABS. Привод и управляющий модуль
- 30A Реле вентилятора
- 15A Комбинация приборов, Головной свет (Headlight) – правая фара (R)
- 15A Головной свет (Headlight) – левая фара (L)
- 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2
- 20A Реле компрессора, Реле вентилятора кондиционера
- 15A Главное реле
- 15A Переключатель стоп-фонарей
Отдельно, на клемме аккумуляторной батареи, может находится главный распределительный плавкий предохранитель.
