Suzuki Grand Vitara reprezintă a treia generație a gamei Vitara. În această publicație veți găsi descrierea cutiilor de siguranțe și relee Suzuki Grand Vitara produse în anii 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 și 2014. Vom arăta unde se află aceste cutii, schemele lor și exemple foto. Vom evidenția siguranța responsabilă pentru brichetă.
Configurația cutiilor și numărul de elemente din ele în Suzuki Grand Vitara pot diferi de cele prezentate și depind de anul de fabricație și de nivelul de echipare al vehiculului. Dacă schemele nu se potrivesc, consultați descrierea pentru Suzuki Vitara.
Cuprins
Cutiile de sub capotă
Cutia principală
Amplasat pe partea stângă, lângă montant. Acoperită de un capac de protecție.
Atribuțiile actuale ale siguranțelor și releelor sunt prezentate sub forma unei scheme pe spatele capacului.
| Nr. | Curent | Descriere siguranțe |
|---|---|---|
| 1 | 15 | Ambreiaj electromagnetic al compresorului de aer condiționat |
| 2 | 20 | Încălzitor senzor oxigen |
| 3 | 15 | Servomotor clapetă de accelerație |
| 4 | 20 | Cutie de viteze automată |
| 5 | 25 | Încălzitor lunetă |
| 6 | 15 | Claxon |
| 7 | 20 | Faruri ceață |
| 8 | 20 | Încălzire oglinzi |
| 19 | 15 | Far stânga (fază scurtă), far cu descărcare în gaz stânga, releu fază scurtă faruri |
| 20 | 15 | Far dreapta (fază scurtă), far cu descărcare în gaz dreapta, releu fază scurtă faruri |
| 9 | 40 | Ventilator instalație de încălzire |
| 10 | 30 | Unitate de control ABS 2, unitate de control ESP |
| 11 | 50 | Unitate de control ABS 1, unitate de control ESP |
| 12 | 20 | Releu principal |
| 13 | 30 | Pompă electrică spălători faruri |
| 14 | 10 | Far stânga (fază lungă) |
| 15 | 10 | Far dreapta (fază lungă) |
| 16 | 10 | Releu fază lungă faruri, releu fază scurtă faruri |
| 17 | 40 | Demaror ST |
| 18 | 40 | Contact IGN |
| Relee | ||
| A | Releu fază lungă faruri | |
| B | Releu fază scurtă faruri | |
| C | Releu demaror | |
| D | Releu pompă benzină | |
| E | Principal | |
| F | Motor electric ventilator instalație de încălzire | |
| G | Servomotor clapetă de accelerație | |
| H | Motor electric ventilator sistem răcire nr.1, 2, 3 | |
| I | ||
| J | ||
| K | Releu stop | |
Cutia suplimentară
Se află în apropierea bateriei și este formată din siguranțe de putere.
| Nr. | Curent | Descriere siguranțe |
|---|---|---|
| 1 | 120 / 80 | Toate circuitele, bateria, cutia de siguranțe nr.1 |
| 2 | 30 / 40 | Releu motor electric ventilator sistem răcire nr.2 și nr.1 |
| 3 | ||
| 4 | 40 | Unitate de control 4WD |
| 5 | 50 | Contact |
| 6 | 60 | Cutia de siguranțe nr.2, releu fază scurtă faruri, cutia de montaj |
| 7 | Cutie integrată de relee nr.1, cutie integrată de relee nr.2, cutia de siguranțe nr.2 | |
| 8 | Cutia de siguranțe nr.2 |
Cutia din habitaclu

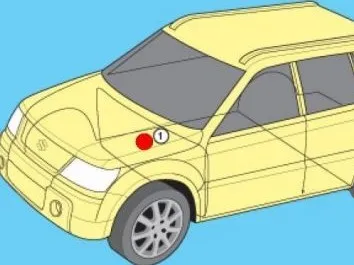

Este fixată pe montantul stâng, din partea șoferului, sub bord.
Schema actuală este aplicată pe capacul de protecție al cutiei.
| Nr. | A | Descriere siguranțe |
|---|---|---|
| F1 | 20 | Alternator, bobine de inducție, UCM motor |
| F2 | 10 | Unitate de control echipamente electrice, tablou de bord |
| F3 | 15 | Unitate de control echipamente electrice, display, sistem audio |
| F4 | 20 | Închidere centralizată |
| F5 | 10 | Lumini de poziție spate |
| F6 | 15 | Lampă iluminare habitaclu |
| F7 | 25 | Trapă |
| F8 | 20 | Unitate electronică de control motor ECM |
| F9 | 7,5 | Sistem de pornire |
| F10 | 15 | Semnalizare avarie, Releu întrerupător semnalizare |
| F11 | 7,5 | Lampă iluminare oglindă cosmetică |
| F12 | 30 | Servomotor geamuri electrice |
| F13 | 20 | Servomotor geamuri electrice |
| F14 | 15 | Airbag |
| F15 | 10 | ABS, unitate de control ESP, senzor unghi roată de direcție |
| F16 | 10 | Lampă marșarier, senzor poziție selector, întrerupător corector faruri |
| F17 | 15 | Releu motor electric ventilator sistem răcire nr.1, nr.2 și nr.3 |
| F18 | 20 | Ștergător parbriz |
| F19 | 15 | Siguranță brichetă, priză încărcare |
| F20 | 10 | Sistem de menținere a vitezei, Întrerupător stop |
| F21 | 15 | Priză încărcare |
| F22 | 7,5 | Faruri ceață spate, Întrerupător combinat |
| F23 | 15 | Stopuri |
| Relee | ||
| 1 | Releu lumini de poziție spate | |
| 2 | Releu circuite auxiliare contact | |
| 3 | Releu blocare selector cutie de viteze (poziția "P") | |
Pentru bricheta din față răspunde siguranța numărul 19 de 15A, iar pentru prizele suplimentare – 21 de 15A.
