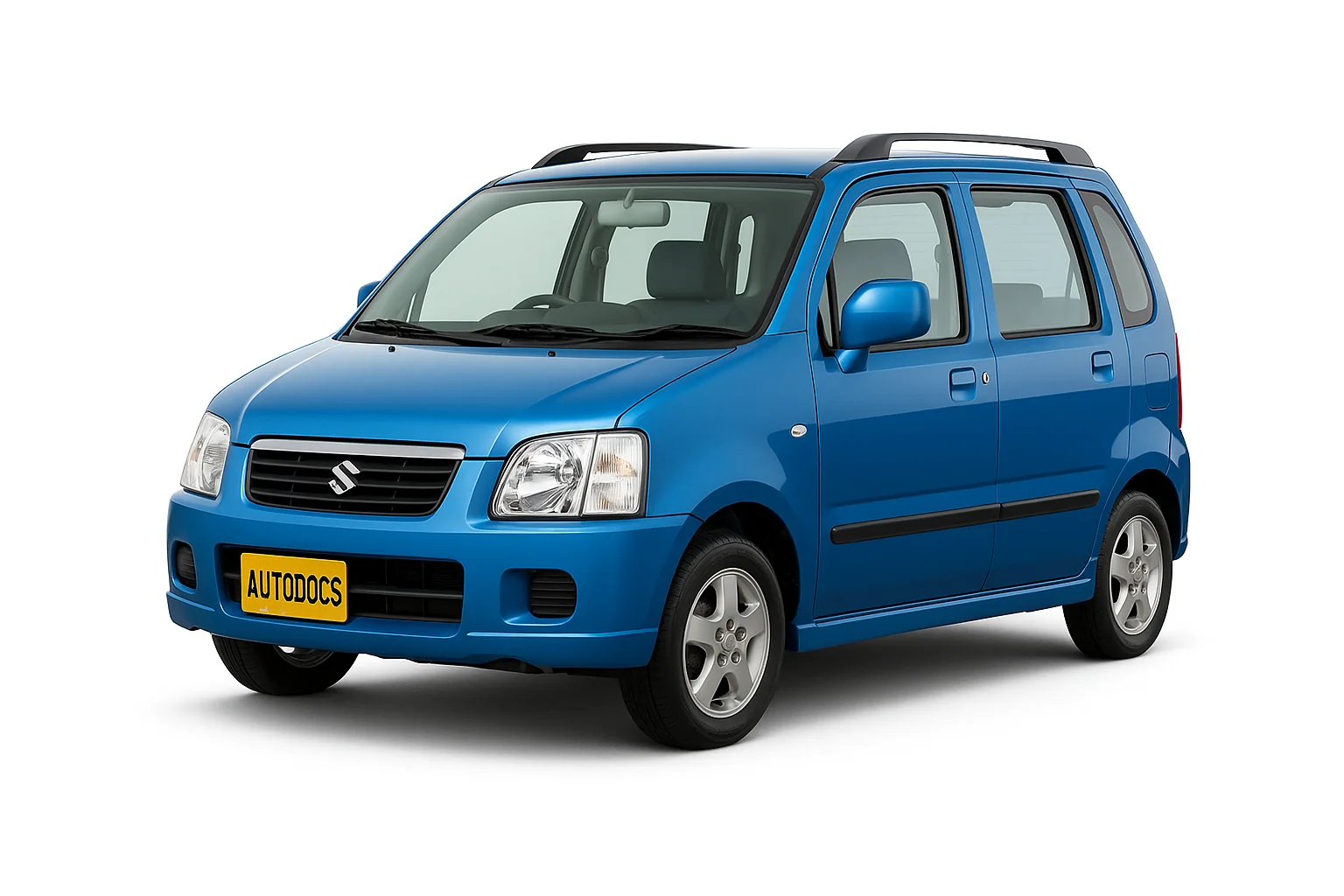

Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле Сузуки Вагон Р (солио) выпускавшихся в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Мы так же покажем места расположения блоков, их схемы и фото пример исполнения. Отметим предохранитель прикуривателя.
Актуальные схемы блоков и назначение элементов для Вашего Сузуки Вагон Р и Сузуки Солио будет нанесены на крышку блока.
Содержание
Блок под капотом
Расположен с левой стороны, за аккумуляторной батареей.
Вариант 1
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 60А | АБС |
| 2 | 30А | Охлаждающий вентилятор |
| 3 | 30А | Усилитель руля (EPS) |
| 4 | 60А | Стартер |
| 5 | 60А | Освещение, двигатель, медиа система |
| 6 | 80А | Генератор переменного тока (бензиновый двигатель) |
| 7 | 15А | Ближний свет, дальний свет (правый фонарь) |
| 8 | 15А | Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь) |
| 9 | 20 / 30А | Вентилятор радиатора, система впрыска топлива: бензиновый двигатель |
| 10 | 15А | Противотуманные фонари |
| 11 | 15А | Сигнал |
| 12 | Резерв | |
| Реле | ||
| 1 | Реле звукового сигнала | |
| 2 | Реле вентилятора радиатора | |
| 3 | Реле топливного насоса | |
| 4 | Реле блока управления двигателем (реле зажигания) | |
| 5 | Резерв | |
| 6 | Реле противотуманных фар | |
Вариант 2
Дополнительный блок
Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.
Блок в салоне
Он находится под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 10А | Противотуманные фары |
| 2 | 15А | Сигнал стоп |
| 3 | 15А | Электронный иммобилайзер, мультимедиа система, внутреннее освещение |
| 4 | 15А | Обогрев заднего стекла |
| 5 | 20А | Центральный замок |
| 6 | 10А | Аварийный сигнал |
| 7 | 10А | Кондиционер |
| 8 | 10А | Задний свет |
| 9 | 15А | Освещение салона |
| 10 | 15А | Центральный замок, приборы, наружные зеркала заднего вида |
| 11 | 30А | Стеклоподъемники |
| 12 | 15А | Подушки безопасности |
| 13 | 15А | Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А | Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте |
| 15 | 10А | Спидометр и прочие приборы |
| 16 | 15А | Стеклоочистители, омыватель ветрового стекла |
| 17 | 10А | АБС |
| 18 | 15А | Электронная система управления двигателем |
| 19 | 15А | Прикуриватель |
| 20 | 15А | Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель |
| 21 | 25А | Обогрев салона, подогрев заднего стекла, кондиционер |
За прикуриватель отвечает предохранитель номер 19 на 15А.
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 15А | Air Bag — Подушки безопасности |
| 2 | 15А | Radio — Радио |
| 3 | 20А | Door lock — Центральный замок |
| 4 | 20А | Cigar — Прикуриватель |
| 5 | 20А | Sun roof — Люк |
| 6 | 15А | Turn back — Свет заднего хода |
| 7 | 15А | IG meter — Зажигание |
| 8 | 15А | H/L LH — Свет, левая сторона |
| 9 | 15А | Fog lamp — Противотуманные фары |
| 10 | 15А | FI — Подача топлива |
| 11 | 30A | Power steering — Усилитель рулевого колеса |
| 12 | 15А | Heater — Обогрев |
| 13 | 15А | Rear defg — Обогрев заднего стекла |
| 14 | 15А | Tail stop — стоп сигналы, габариты |
| 15 | 15А | Washer — Омыватель, Очиститель лобового стекла |
| 16 | 15А | Horn — Сигнал |
| 17 | 15А | H/L RH — Свет, правая сторона |
Частые вопросы: предохранители и реле Suzuki Wagon R / Solio
Где находится блок предохранителей на Suzuki Wagon R / Solio?
Где искать блоки на Suzuki Wagon R / Solio: Усилитель руля (EPS); Освещение салона; Обогрев салона, подогрев заднего стекла, кондиционер; Power steering — Усилитель рулевого колеса. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Suzuki Wagon R / Solio?
Найдите позицию прикуривателя в таблице на странице Suzuki Wagon R / Solio (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Suzuki Wagon R / Solio — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Suzuki Wagon R / Solio?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Suzuki Wagon R / Solio?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Suzuki Wagon R / Solio?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Suzuki Wagon R / Solio?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Suzuki Wagon R / Solio?
Схема и таблица предохранителей Suzuki Wagon R / Solio — на этой странице: Блок под капотом, Блок в салоне. Сохраните страницу — номиналы соответствуют штатной комплектации.
