Субкомпактный автомобиль Suzuki Swift производится в трех поколениях с 1984 года по настоящее время. 1 поколение официально не поставлялось в Европу. Поэтому в данной статье мы его рассматривать не будем. 2-ое собиралось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Далее в 2011, 2012, 2013, 2014, 2015, 2016. В данной публикации вы найдете описание блоков предохранителей и реле Сузуки Свифт, их места расположения, фотографии и схемы. Отдельно отметим предохранители отвечающие за прикуриватель.

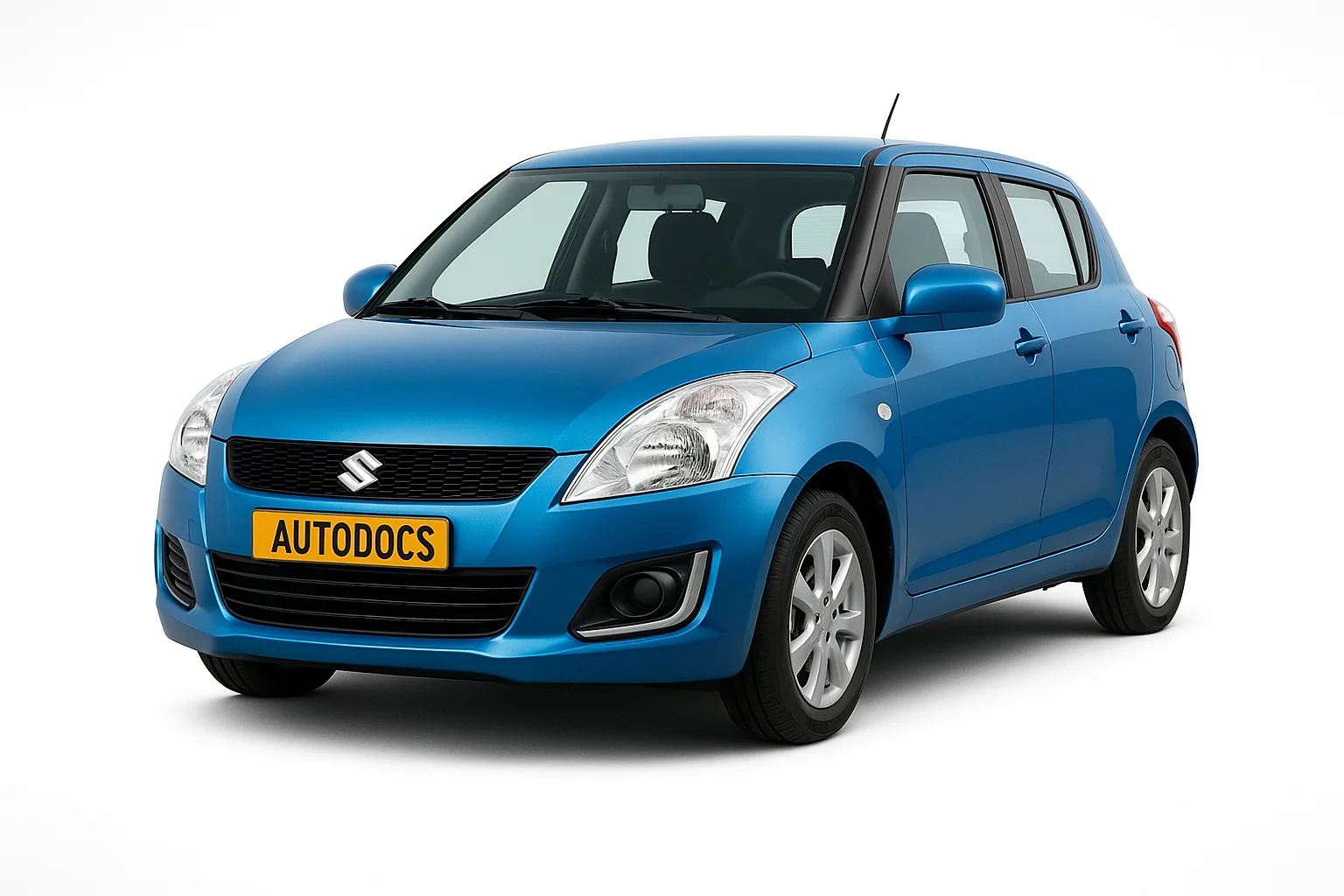

Сузуки свифт

Назначение предохранителей в блоках может отличаться от представленного и зависит от года выпуска, уровня оснащения и страны поставки Suzuki Swift. Сверяйте с Вашим описанием на защитной крышке.

Блок под капотом

Находится с левой стороны, рядом со стойкой.

Блок под капотом

Вариант 1

Блок предохранителей сузуки свифт

Фото Схема блока под капотом Вариант 1
Фото — схема на крышке

Схема блока под капотом Вариант 1
Схема

A Описание
1 80 Все электрические цепи
2 50 Стеклоподъемники, зажигание, стартер, стеклоочиститель
3 Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона
4 Реле вентилятора радиатора №1
5 Реле вентилятора радиатора №2
6 Реле вентилятора радиатора №3
7 Реле стартера
8 Главное реле
9 Реле дроссельной заслонки
10 Реле противотуманных фар
11 Реле топливного насоса
12 Реле воздушного компрессора
13 Резерв
14 30 Отопитель
15 15 Система впрыска
16 10 Реле воздушного компрессора
17 Резерв
18 15 Стоп-сигнал
19 30 ABS
20 30 Стартер
21 Резерв
22 50 Электроусилитель рулевого управления
23 30 Замок зажигания
24 30 Вентилятор системы охлаждения
25 Резерв
26 30 ABS
27 Резерв
28 Резерв
29 15 Противотуманные фары
30 15 Фара (левая)
31 15 Фара (правая)
32 80 Отопитель, электроусилитель рулевого управления
33 80 Вентилятор системы охлаждения, противотуманные фары, фары

Вариант 2

Блок под капотом вариант 2 Suzuki Swift
Фото — пример

Схема блока Вариант 2
Схема

A Обозначение
1 100 / 120 FL1
2 100 FL2
3 100 FL3
4 50 FL4
5 80 FL5
6 100 FL6
7 50 Замок зажигания -2
8 7,5 ЕСМ
9 Резерв
10 20 F/P (дизель)
11 10 Воздушный компрессор
12 15 FI (бензин)
13 30 FI (ДИЗЕЛЬ)
14 60 Усилитель руля
15 30 Вентилятор радиатора
16 40 мотор ABS
17 30 Вентилятор
18 30 Запуск двигателя
19 Резерв
20 30 Вспомогательное оборудование
21 Резерв
22 15 Головной свет (левый)
23 25 блок управления ABS
24 15 Головной свет (справа)
25 20 Передний противотуманный фонарь
26 Резерв
27 40 Замок зажигания
28 20 Блок управления двигателем / зажигание
29 10 FI 2 (ДИЗЕЛЬ)
30 Резерв
31 7,5 Стартовый сигнал

Блок в салоне

Он расположен под панелью приборов, рядом со стойкой.

Блок в салоне сузуки

Вариант 1

Актуальная расшифровка будет нанесена на крышку блока.

Фотография схемы блока в салоне

Фото пример блока в салоне Сузуки Свифт Вариант 1
Фотография блока

Схема блока в салоне Вариант 2
Схема

A Назначение
1 15 Резерв
2 10 Катушка зажигания
3 10 Фонарь заднего хода
4 15 Комбинация приборов
5 15 Боковые зеркала заднего вида
6 15 Прикуриватель или разъем для подключения дополнительного оборудования
7 15 Стеклоподъемники
8 15 Стеклоочиститель и омыватель
9 10 Электроусилитель рулевого управления
10 15 SRS
11 10 ABS
12 10 Габаритные огни
13 Не используется
14 20 Замки дверей
15 10 Фара (левая)
16 10 Стартер
17 15 Обогреватель передних сидений
18 10 Отопитель
19 15 Задние противотуманные фонари
20 15 Магнитола, освещение салона
21 20 Обогреватель стекла задней двери
22 15 Звуковой сигнал
23 10 Фара (правая)
24 20 «Таймер» отключения привода стеклоподъемников

За работу прикуривателя отвечает предохранитель номер 6 на 15А.

Вариант 2

Фото - схема

Фотография блока предохранителей Suzuki
Фотография

Схема блока в салоне Вариант 2
Схема

A Назначение
1 30 Ремень безопасности
2 20 Таймер электрических стеклоподъемников
3 15 Замок рулевой колонки
4 20 Обогреватель заднего стекла
5 20 Люк
6 10 DRL
7 10 Обогреватель наружных зеркал
8 7,5 Сигнал запуска
9 15 Розетка для дополнительного оборудования 2
10 30 Электрический стеклоподъемник
11 10 Аварийная сигнализация
12 7,5 BCM
13 15 Катушка зажигания
14 10 Модуль управления системы ABS
15 15 Розетка прикуривателя
16 10 Контроллер A-STOP
17 15 Звуковой сигнал
18 10 Стоп-сигнал
19 10 Подушка безопасности
20 10 Фонарь заднего хода
21 15 Очиститель / омыватель
22 30 Передний стеклоочиститель
23 10 Потолочный плафон
24 15 4WD
25 7,5 Задние противотуманные фонари
26 Резерв
27 7,5 Зажигание — 1-й сигнал
28 15 Радио 2
29 10 Розетка для дополнительного оборудования 3
30 15 Радио
31 10 Задний фонарь
32 20 D/L
33 7,5 Круиз-контроль
34 10 Измерительный прибор
35 7,5 Зажигание — 2-й сигнал
36 20 Подогрев сидений

За прикуриватель отвечает предохранитель номер 15 на 15А, а за дополнительные розетки номера 9 и 29.
