RU Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!

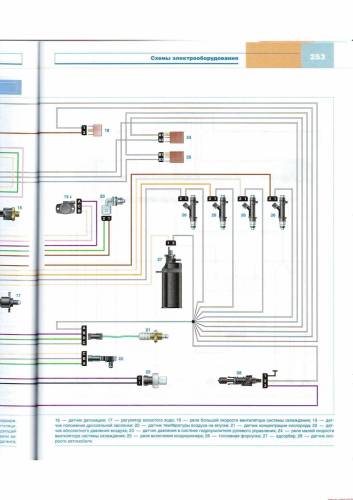

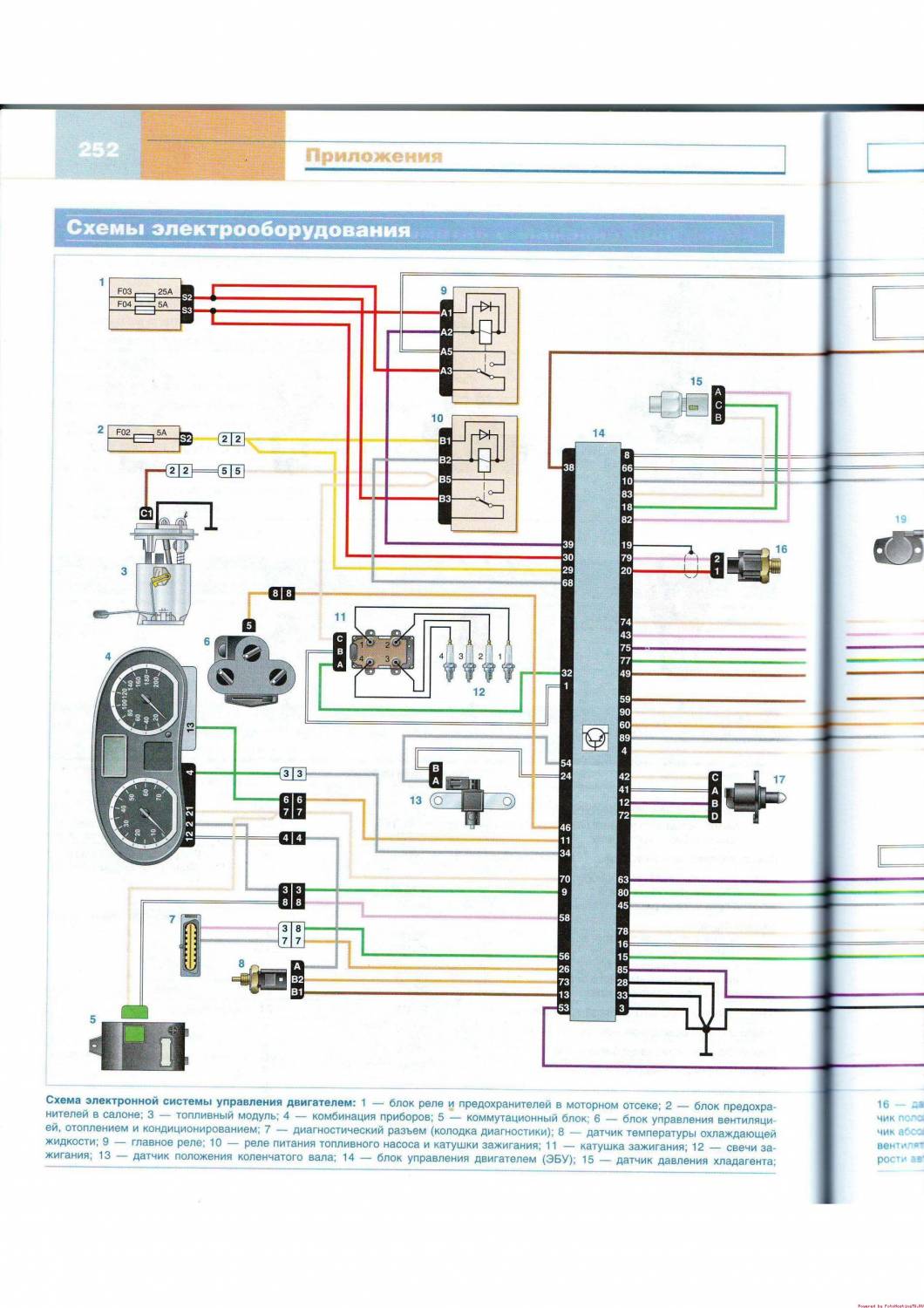

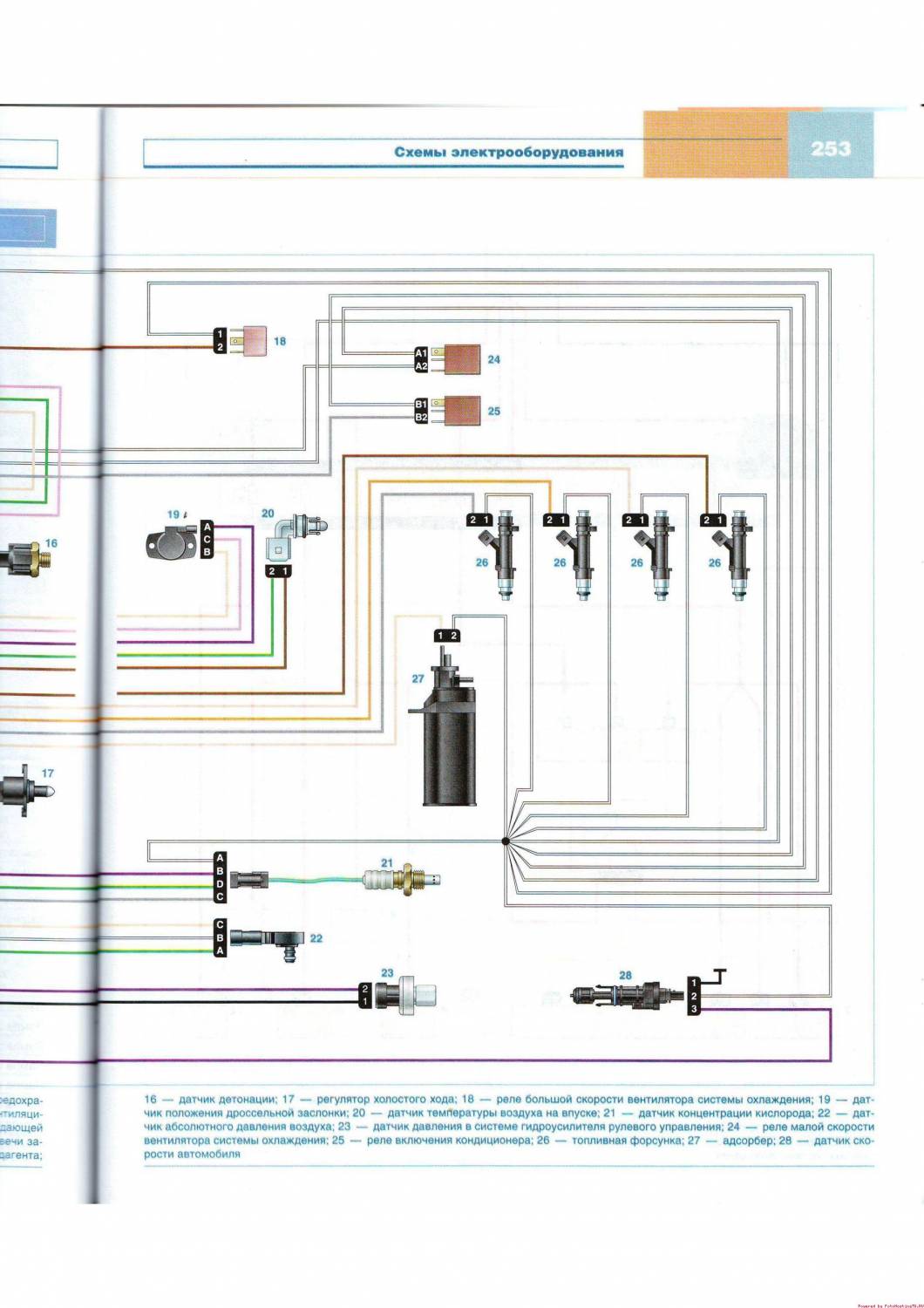

Схема электросистемы управления двигателем

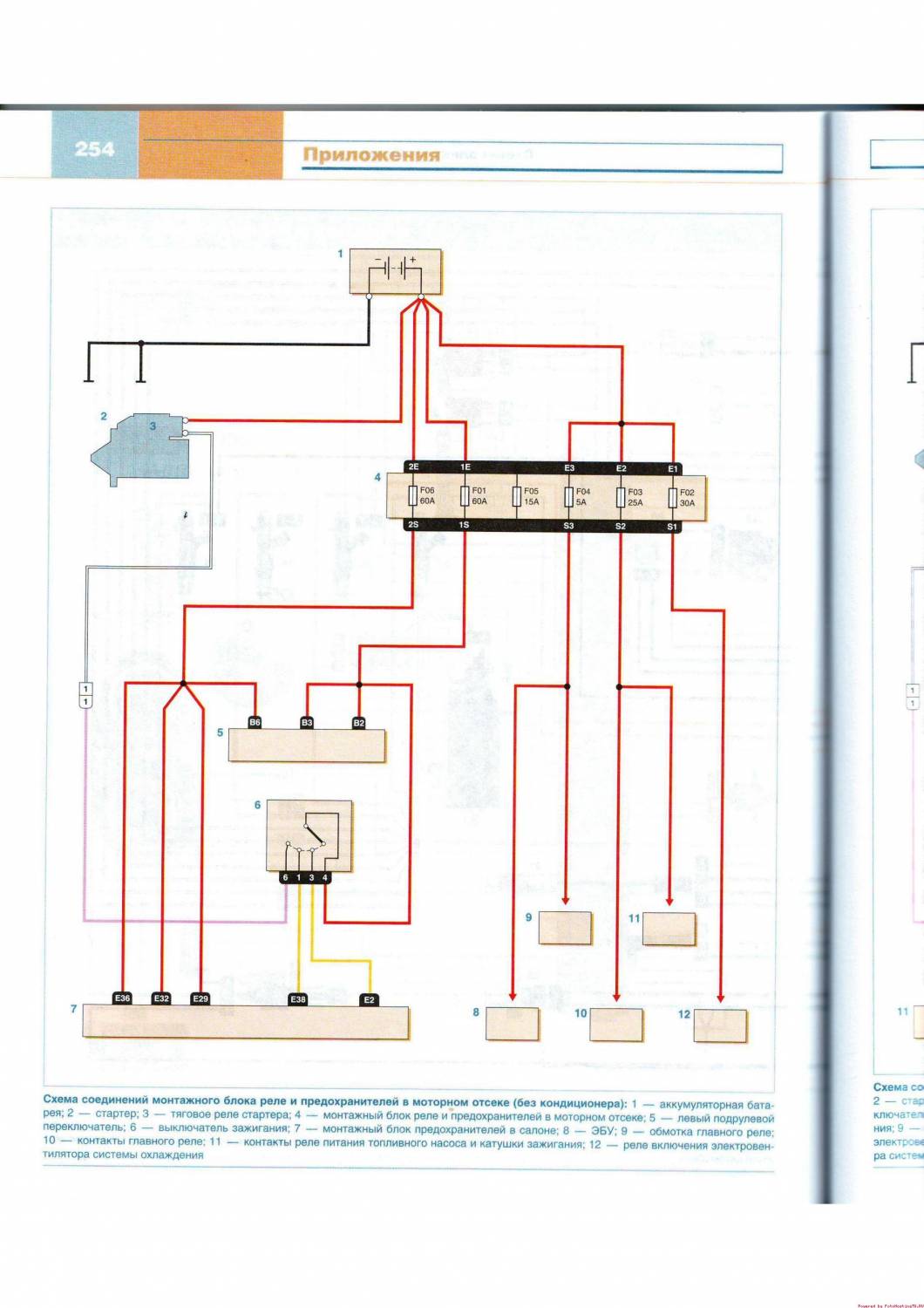

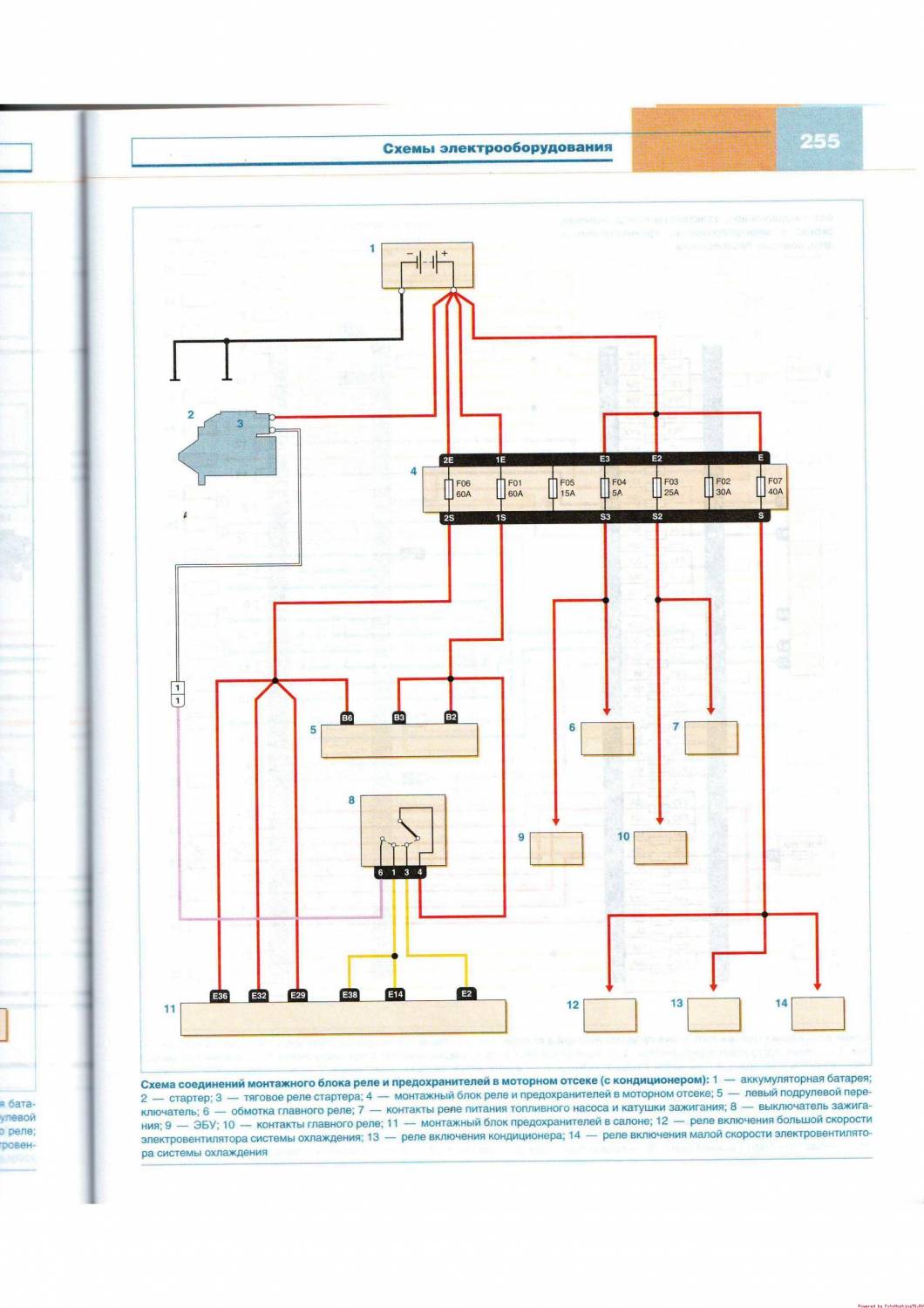

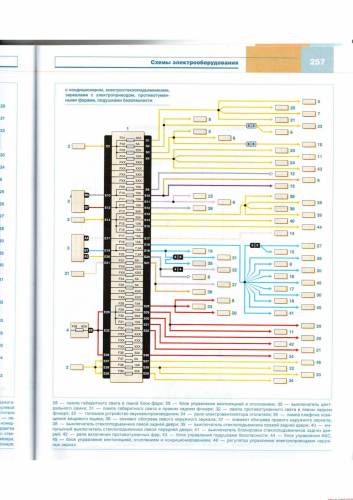

Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан

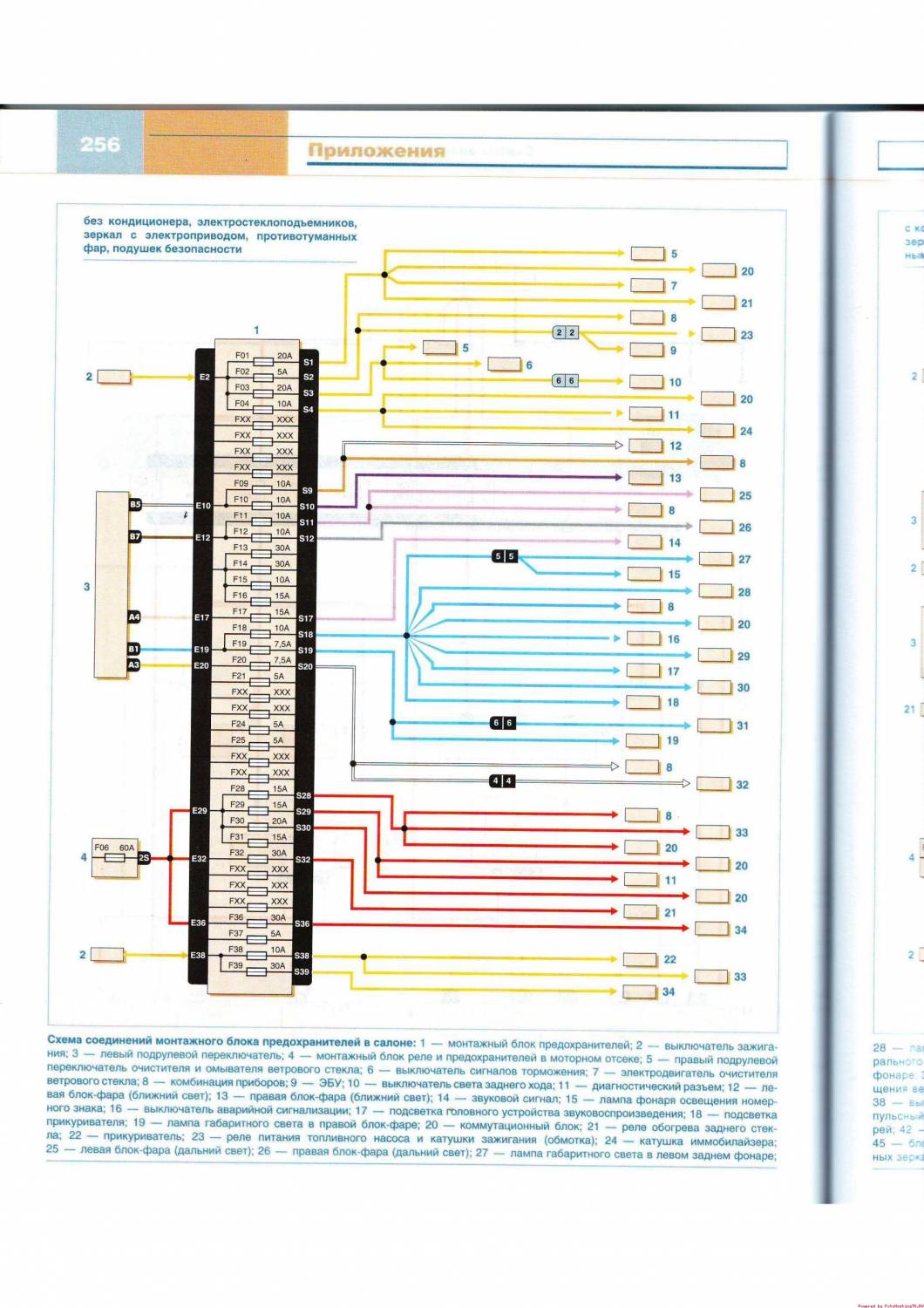

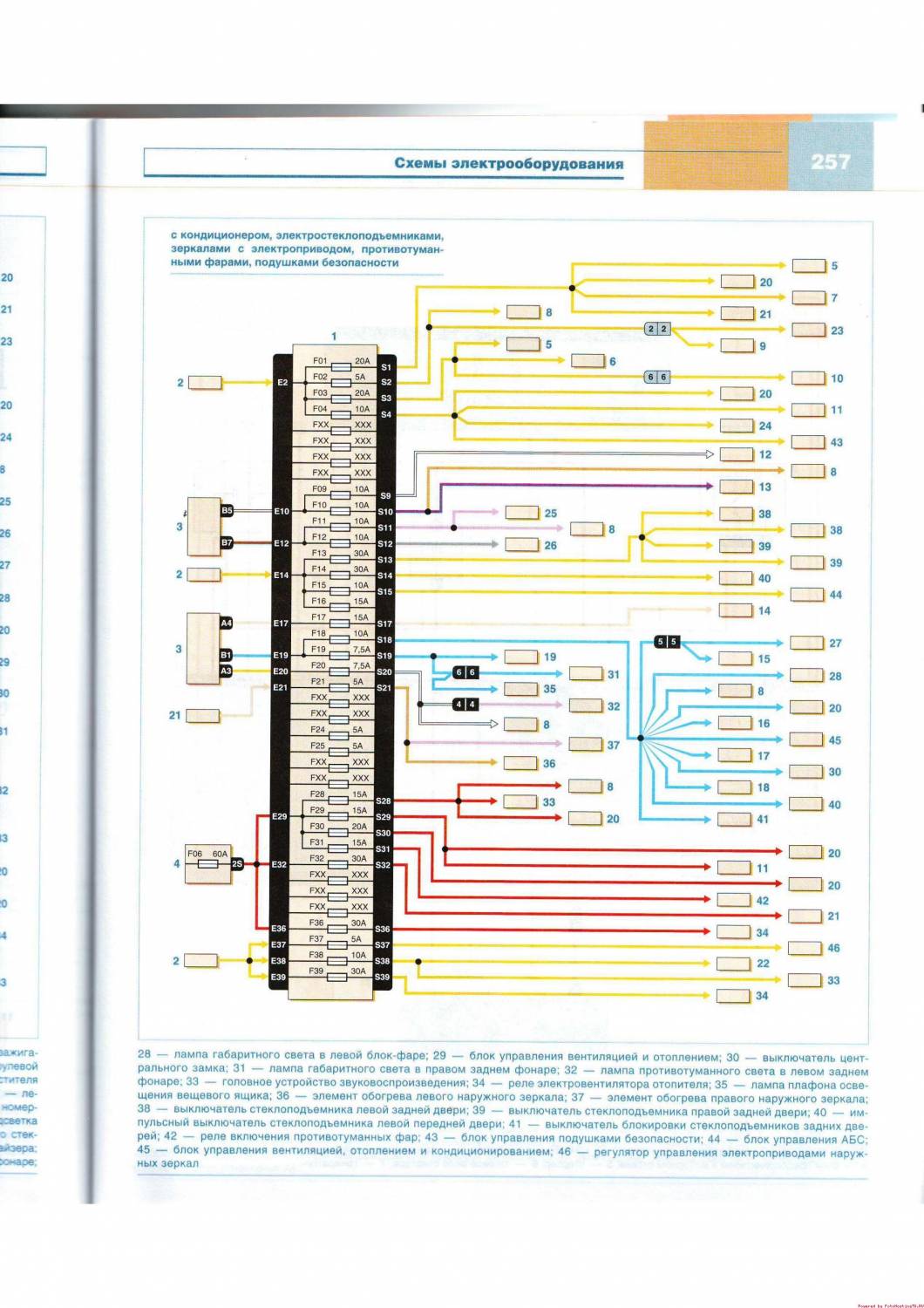

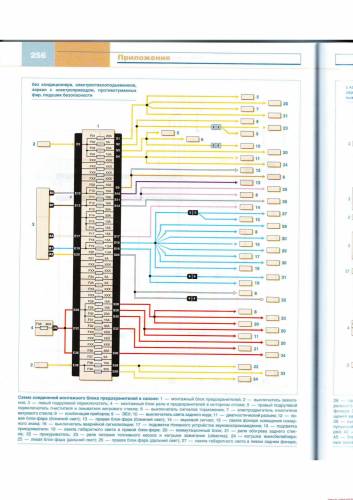

Схема соединений монтажного блока предохранителей в салоне на Renault Logan

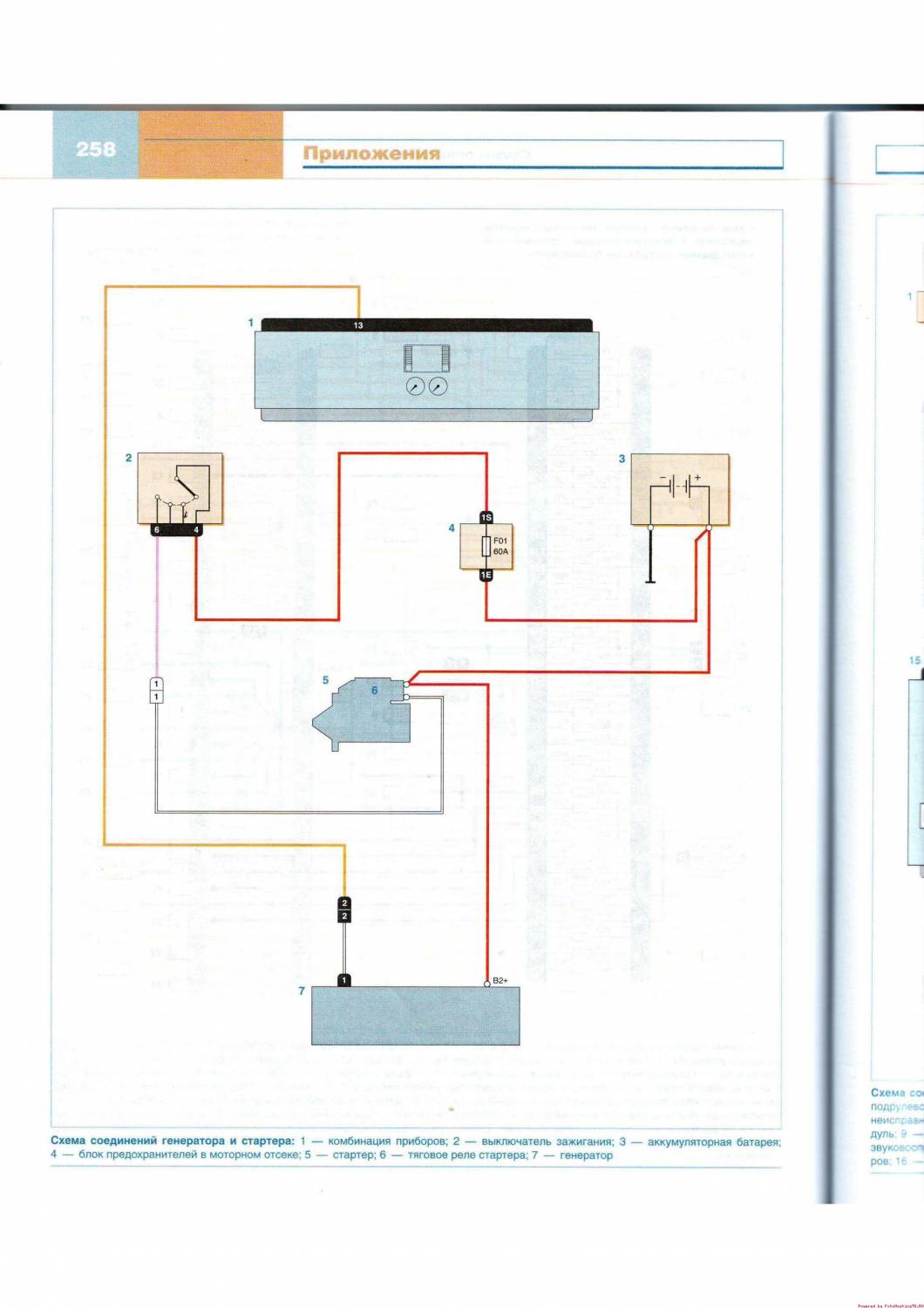

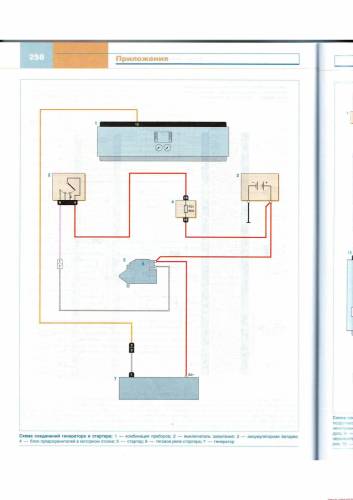

Электросхема соединений генератора и стартера

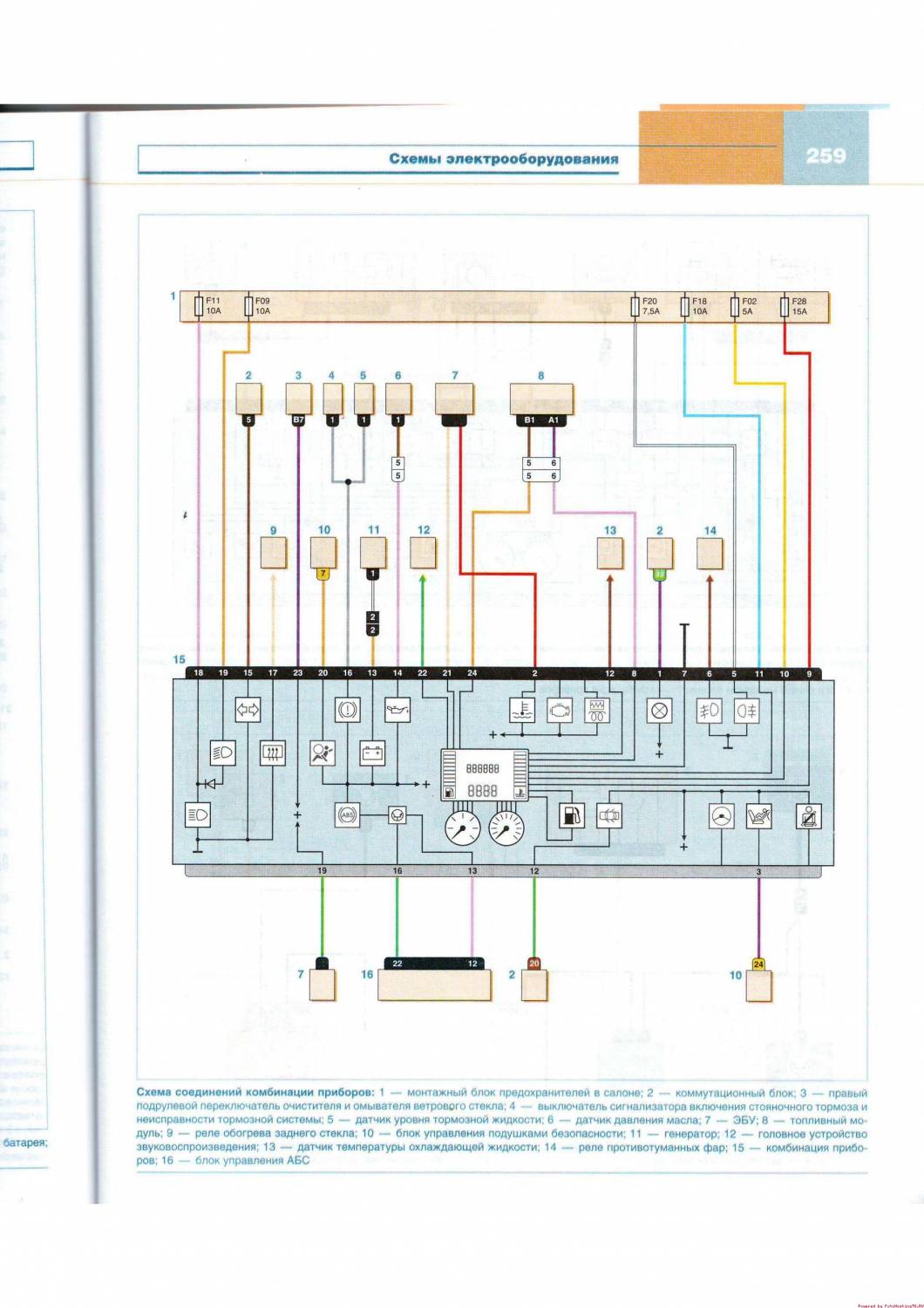

Комбинация приборов — схема соединений

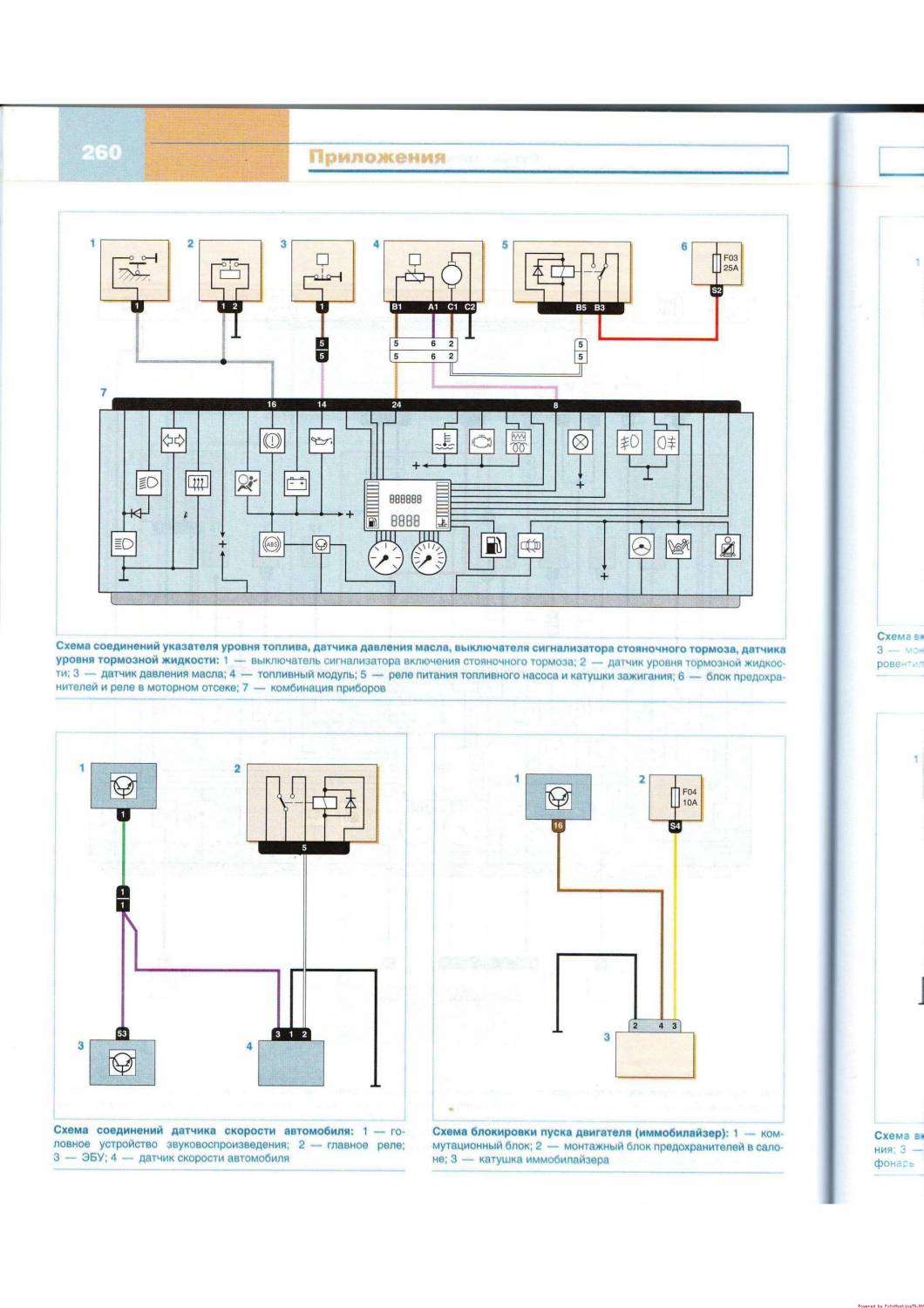

Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера

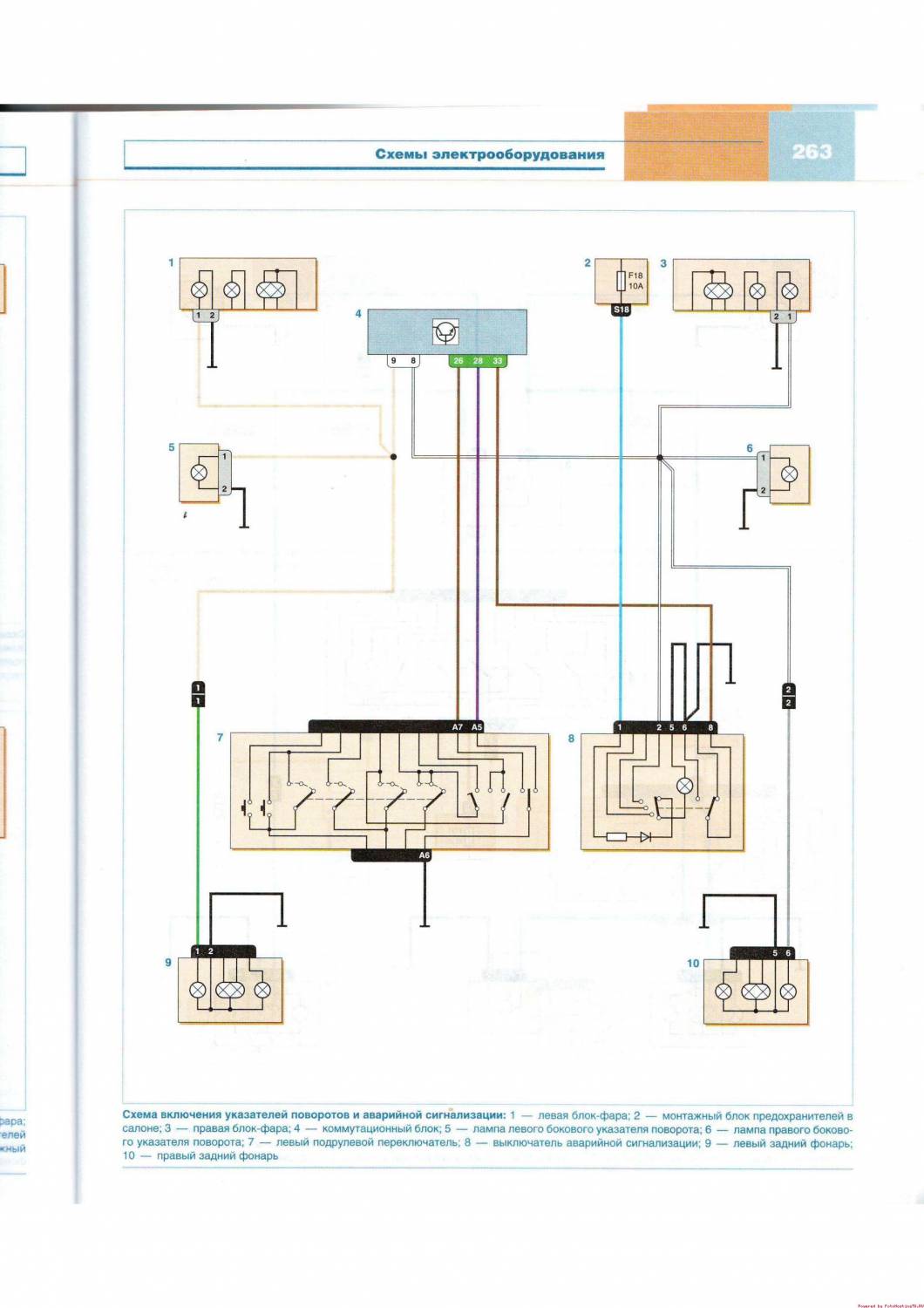

Указатели поворота и аварийная сигнализация — электросхема

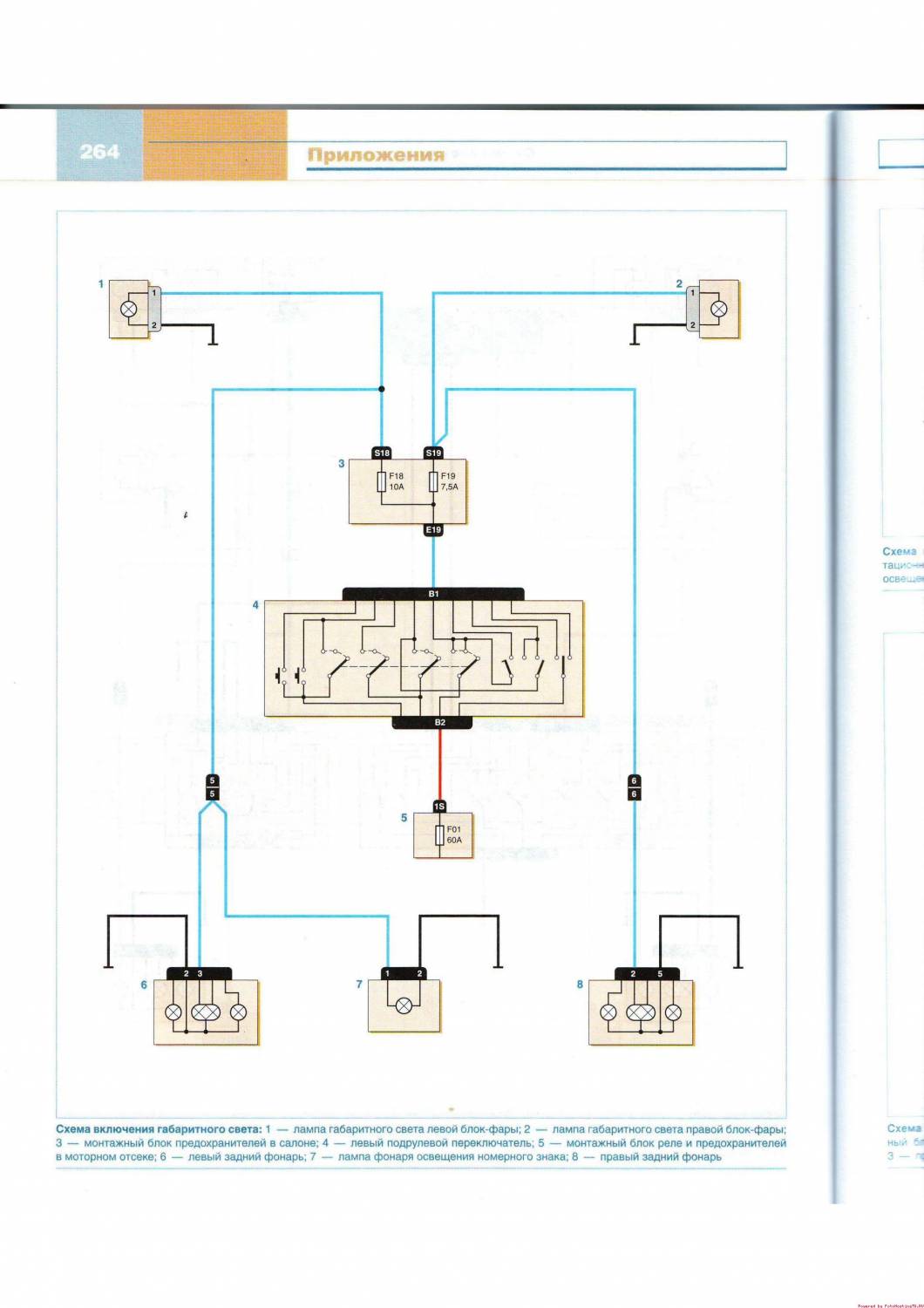

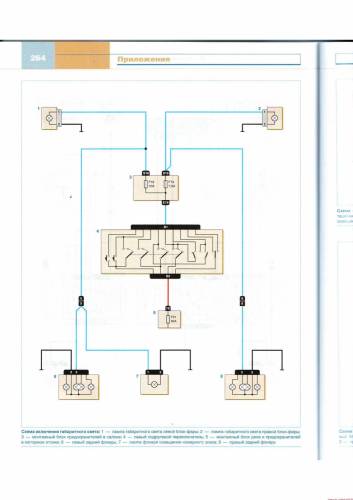

Эл.схема включения габаритного света

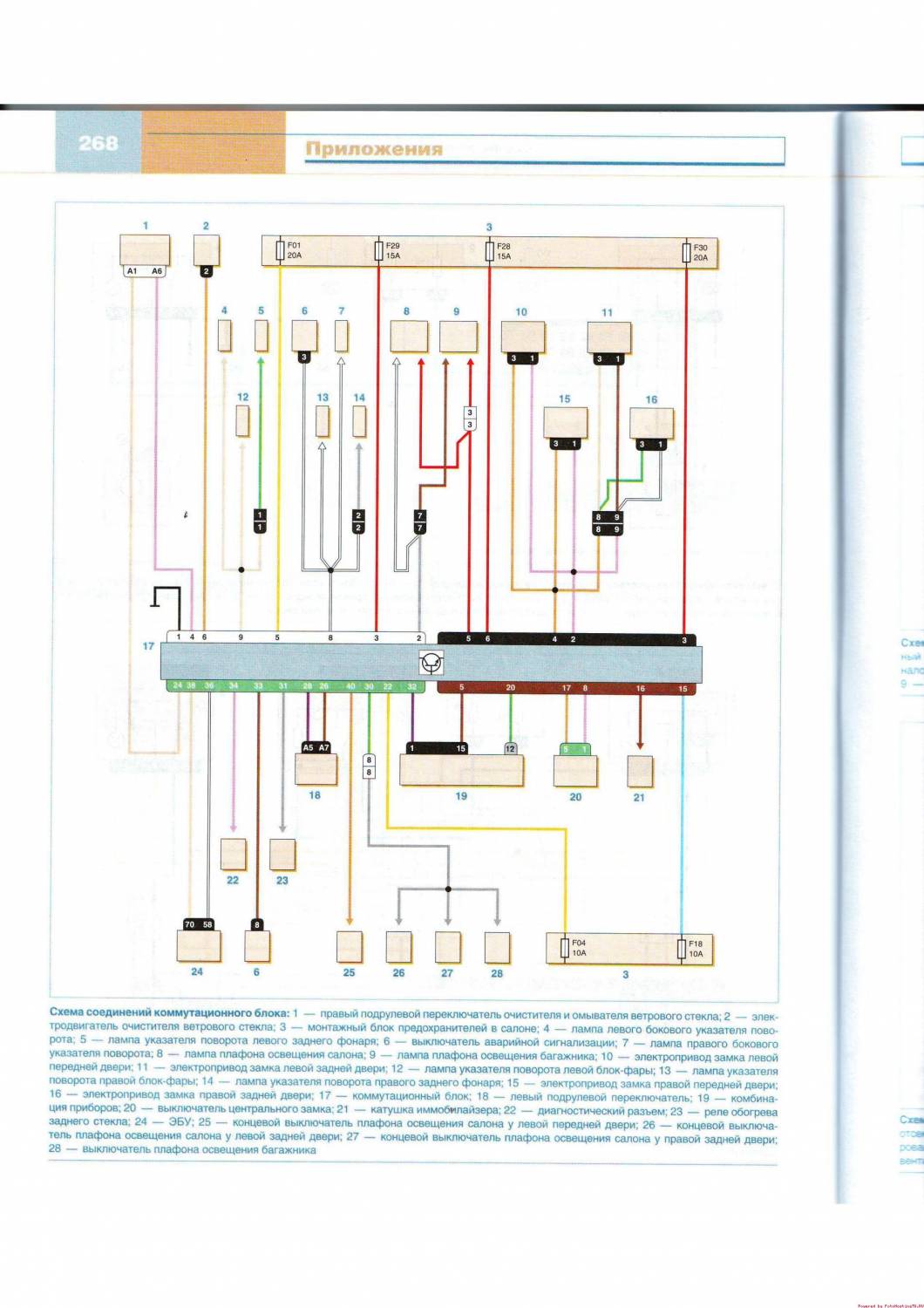

Схема соединений коммутационного блока на Рено Логан
Частые вопросы: предохранители и реле Рено Логан
Где находится блок предохранителей на Рено Логан?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Рено Логан — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Рено Логан?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Рено Логан?
Схема и таблица предохранителей Рено Логан — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Рено Логан?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Рено Логан и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Рено Логан?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Рено Логан?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Рено Логан находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Рено Логан сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
