RU Статья в помощь тем у кого данная машина Audi A3 1996 г.в. и выше. В автомобиле могут быть установлены как бензиновые, так и дизельные двигатели различной мощности, что позволяет сделать соответствующий выбор в зависимости от экономичного или спортивного характера вождения владельца. В настоящем руководстве дается описание всех силовых агрегатов. 4-рычажная независимая передняя подвеска с установленными амортизационными стойками практически исключает влияние работы двигателя на процесс управления автомобилем. У автомобилей с передним приводом применяется составной рычаг задней оси, что позволяет оптимальным образом разместить независимо друг от друга винтовые пружины и амортизаторы подвески. Модель с полным приводом имеет заднюю подвеску со сдвоенными рычагами.

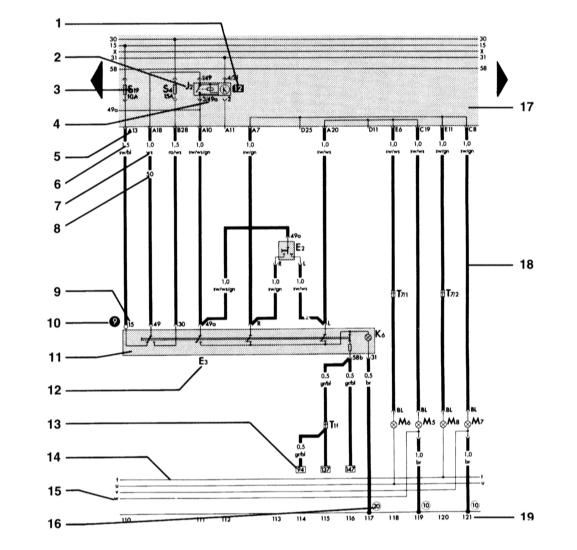

Обозначения на эл.схемах на Ауди А3
1 – № реле
Обозначает место реле на плате реле.
2 – обозначение реле/прибора управления на плате реле
В легенде указано, как называется элемент.
3 – обозначение предохранителя
Например, предохранитель № 19 (10 А) на держателе предохранителя.
4 – обозначение штекерного соединения на плате реле
Например, контакт 3/49а:
3 контакт 3 на месте 12 платы реле
49а контакт 49а на реле/приборе управления.
5 – обозначение штекерного соединения на плате реле
Например, А13 – многоконтактный разъем А, контакт 13.
6 – сечение провода, мм2
7 – цвет провода
Сокращения приведены на с. 289.
8 – выдавленный номер на белом проводе
Облегчает идентификацию при большом числе белых проводов одного жгута.
9 – обозначение присоединительной клеммы
С обозначение клеммы, которое можно найти на оригинальной части. 10 – точка измерения алгоритма поиска неисправностей
Число в черном круге указывает на рисунок или на алгоритм поиска неисправностей AUDI.
11 – обозначение выключателя аварийной сигнализации
12 – обозначение элемента
В легенде указано, как называется элемент.
13 – указание на наличие продолжения провода
Число в квадрате указывает координату продолжения.
14 – внутренняя связь (тонкий штрих)
Эта соединение не существует как провод.
15 – указание на наличие продолжения внутреннего соединения
Буква означает, где продолжается соединение в ближайшем элементе цепи.
16 – обозначение точки массы
В легенде указано положение точки массы в автомобиле.
17 – плата реле с держателем предохранителя
18 – кабель
19 – координата цепи

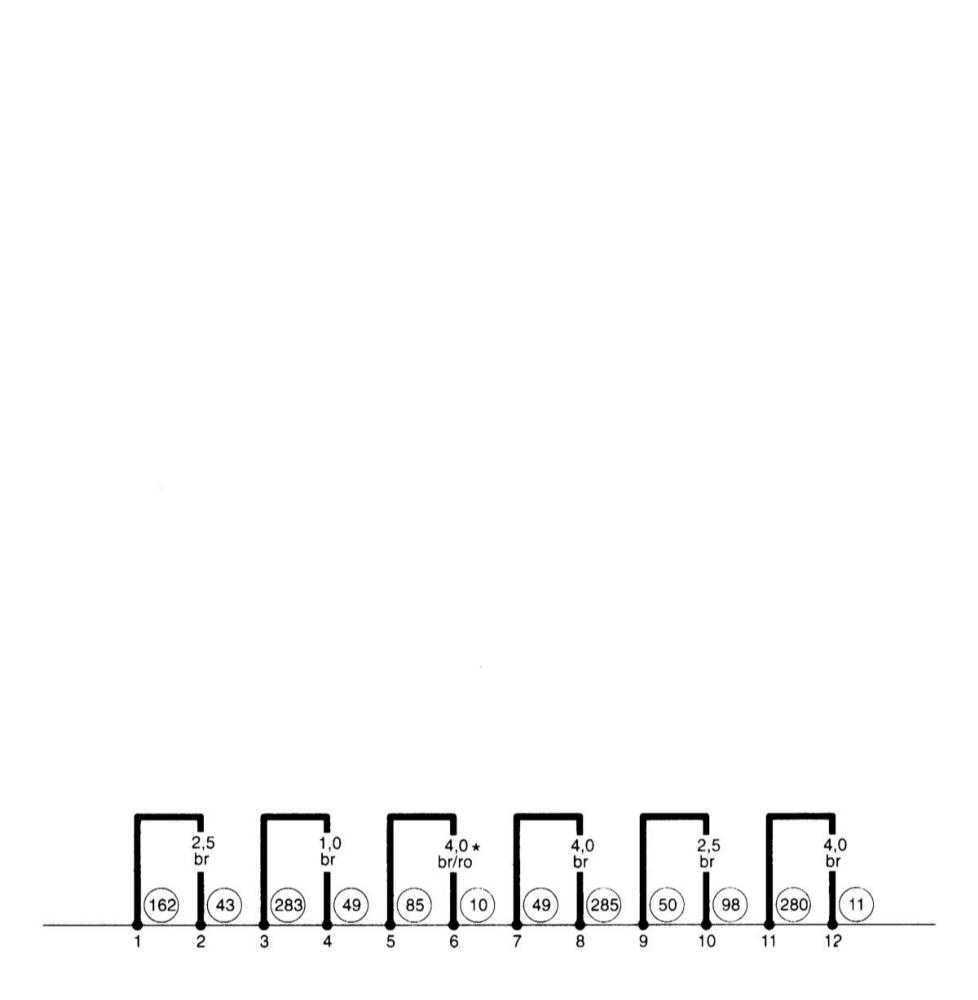

Схема соединения массы

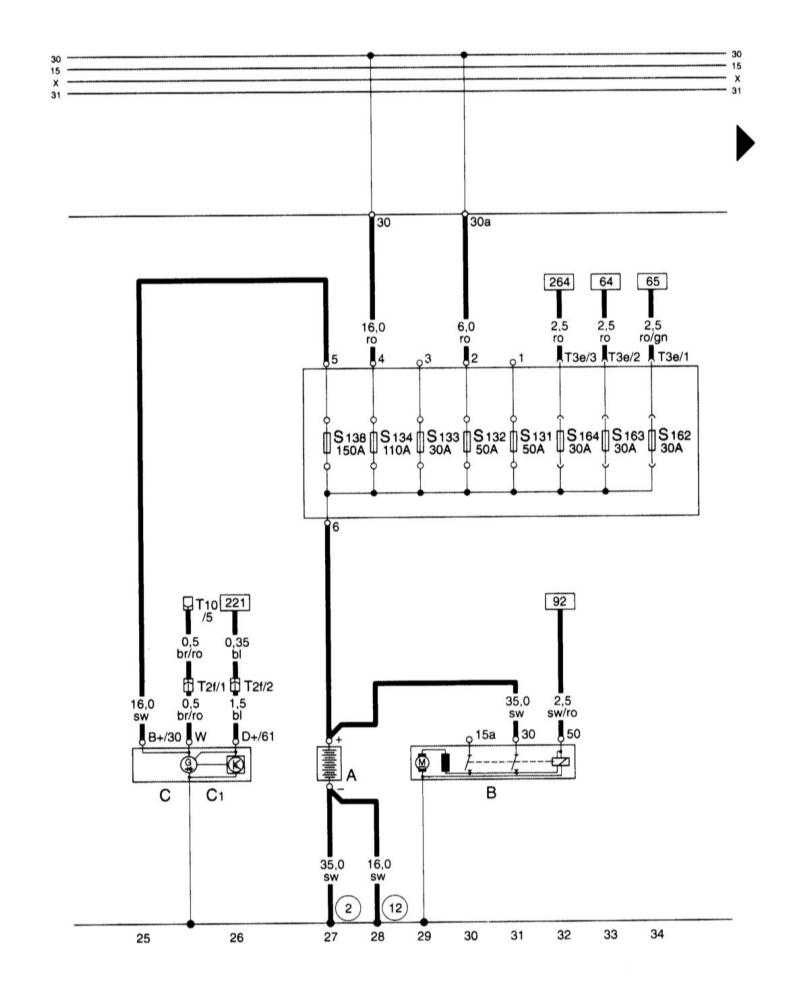

Аккумуляторная батарея, стартер, генератор, главный блок предохранителей, аккумуляторная батарея — эл.схема

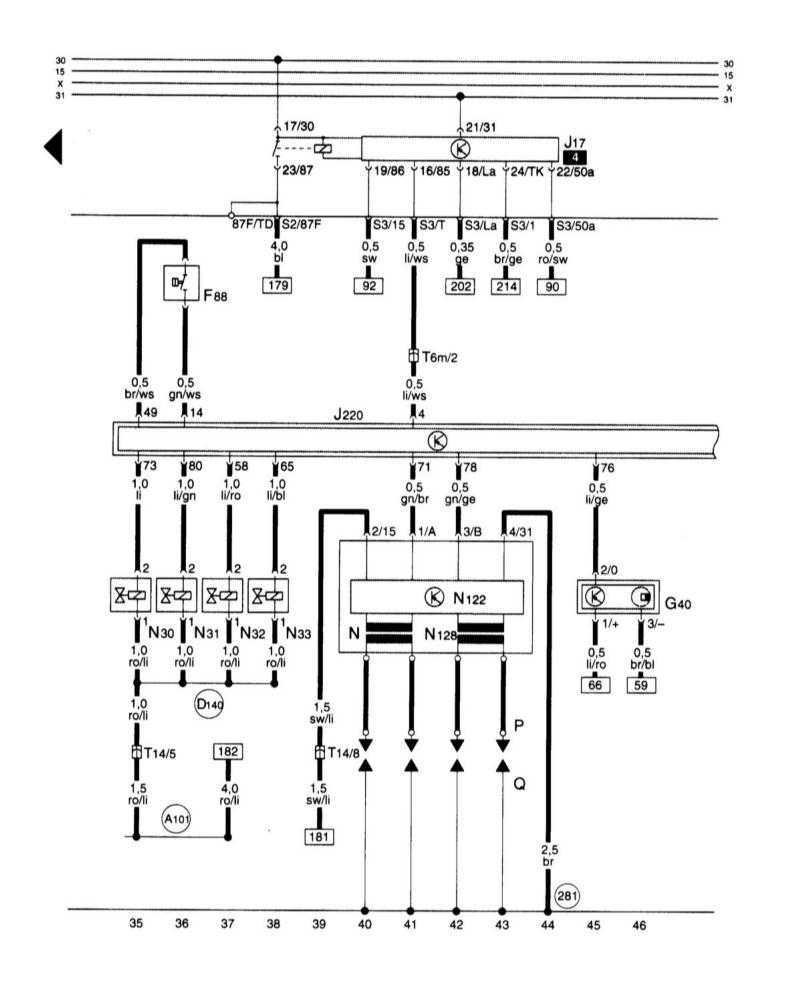

Прибор управления для Motronic, реле топливного насоса, инжекторов, системы зажигания, датчика Холла — схема

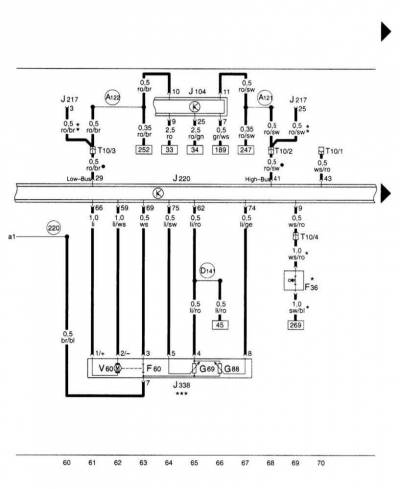

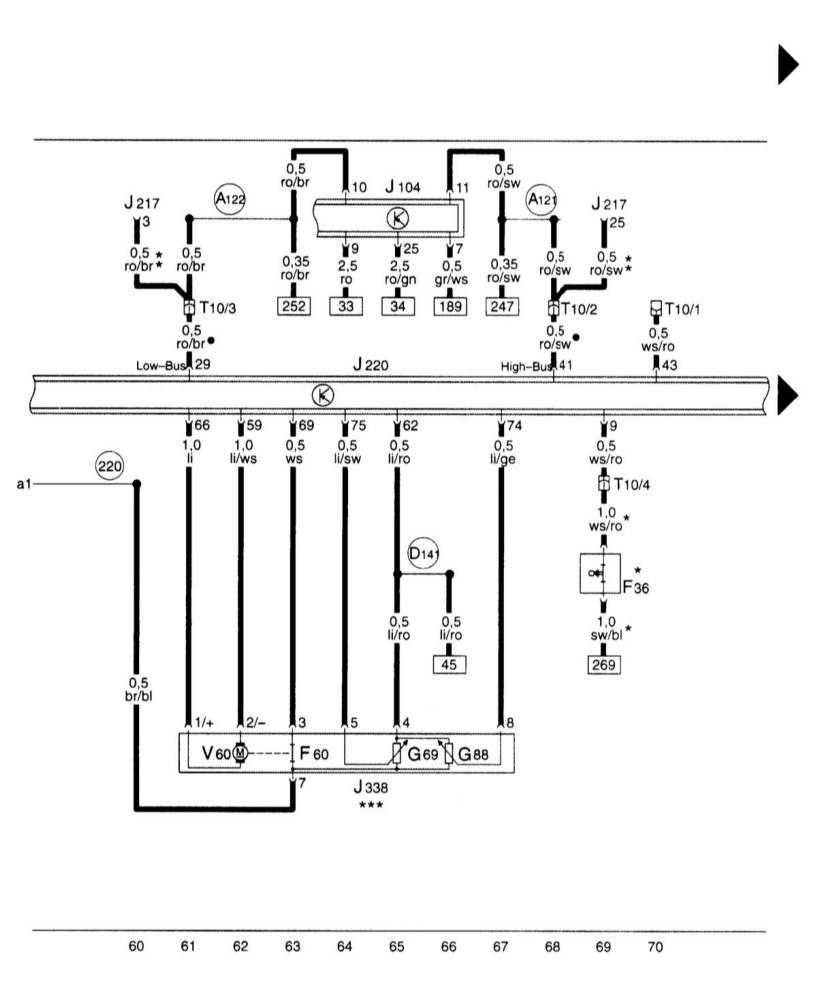

Прибор управления для Motronic, блока управления дроссельной заслонкой на Audi A3

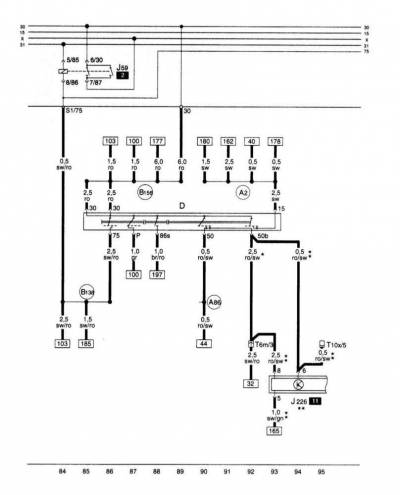

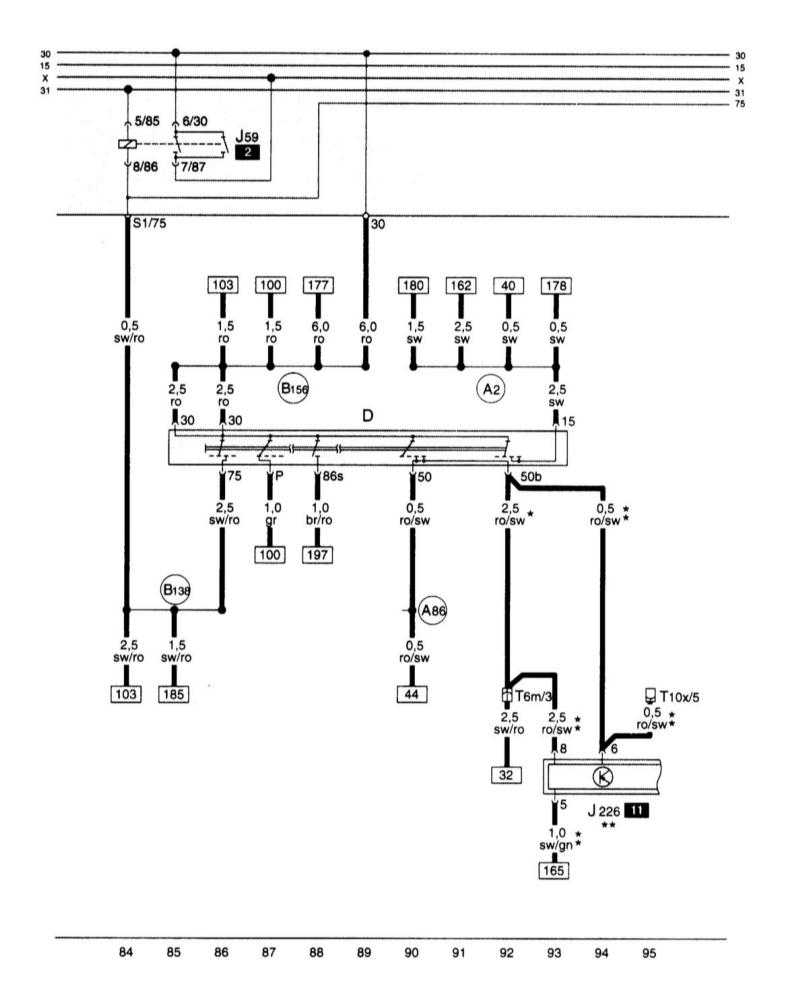

Схема выключателя прикуривателя, разгрузочного реле для контакта Х

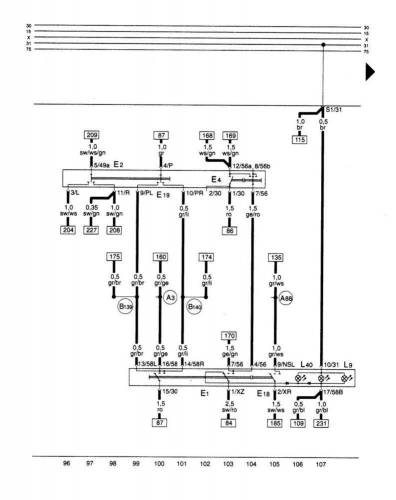

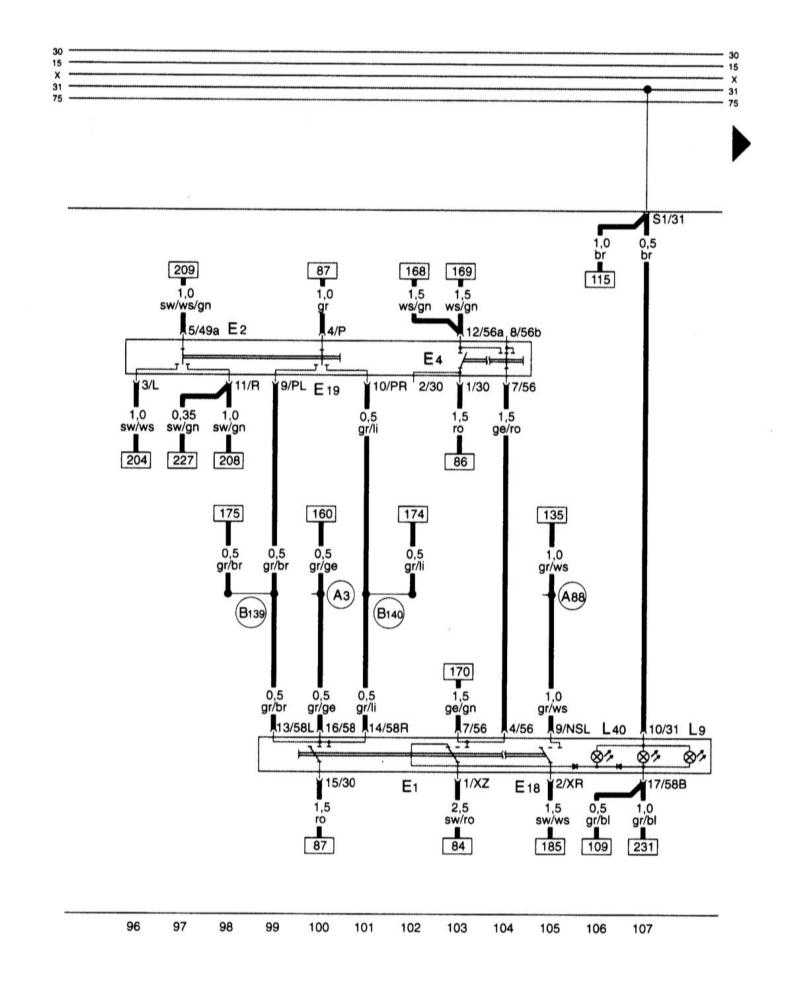

Переключатель света, подрулевой переключатель левый — схема на Ауди А3

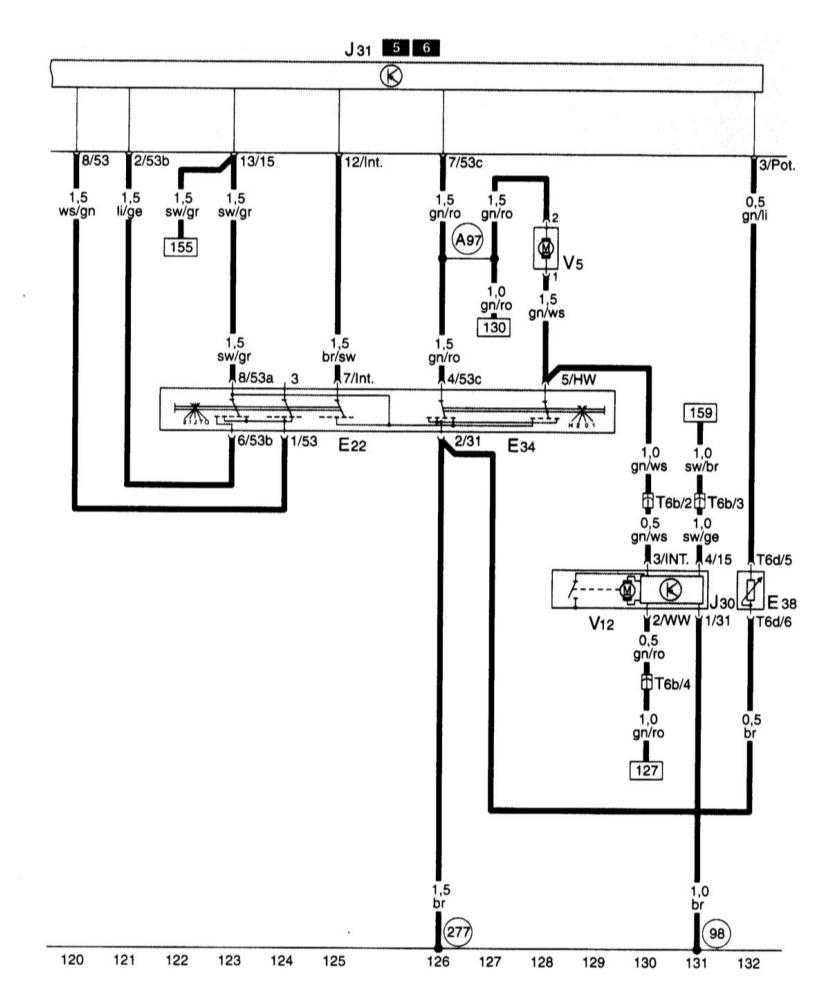

Правый подрулевой переключатель, стеклоочиститель и омыватель, очиститель заднего стекла — эл.схема

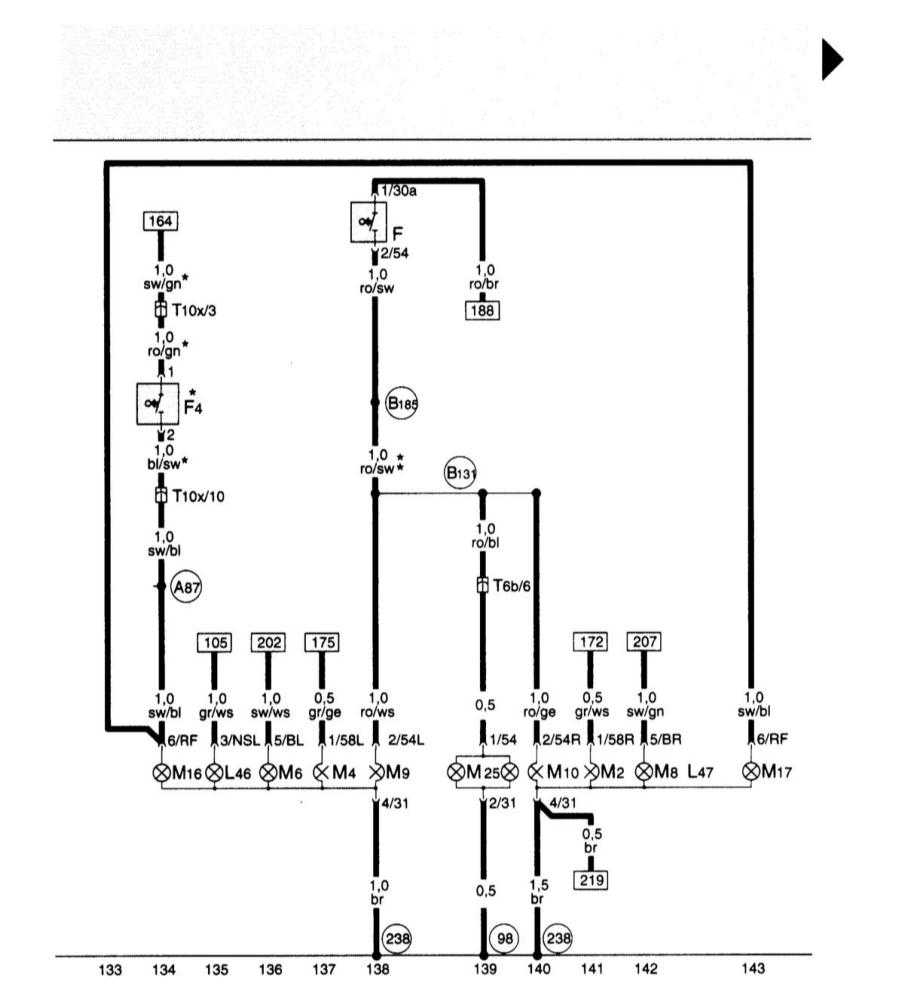

Эл.схема габаритных огней, стоп-сигналов, фонарей заднего хода, туманных фонарей

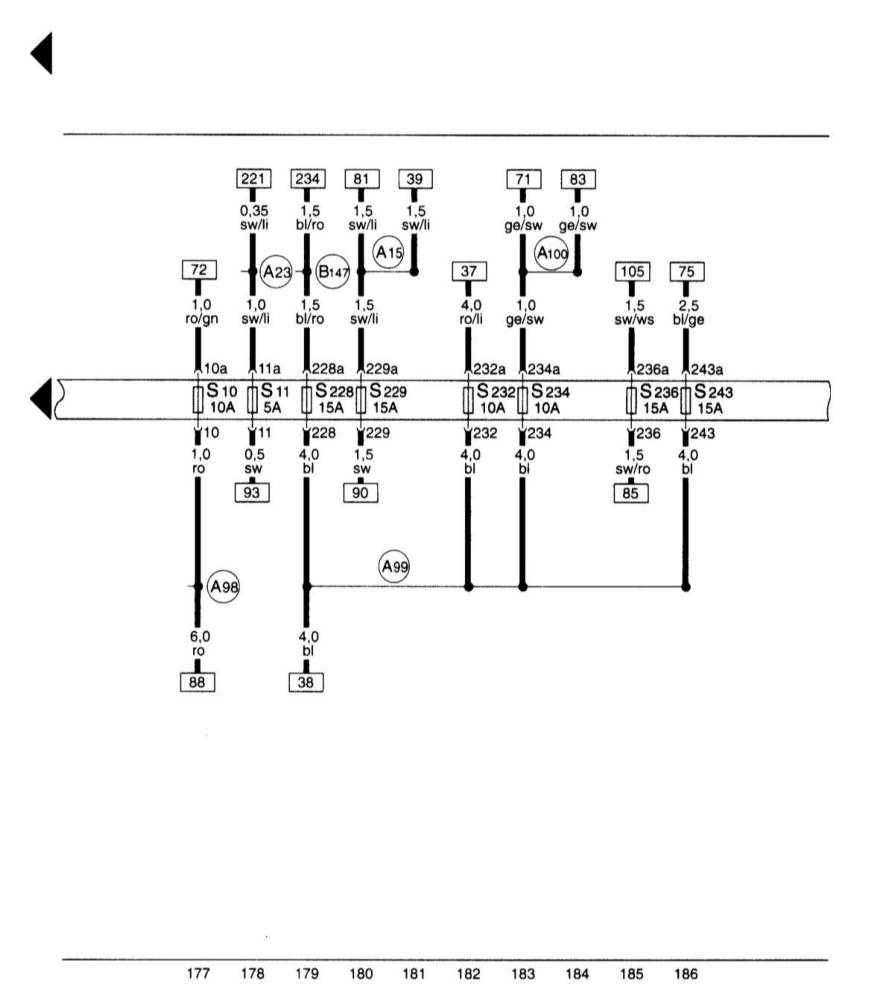

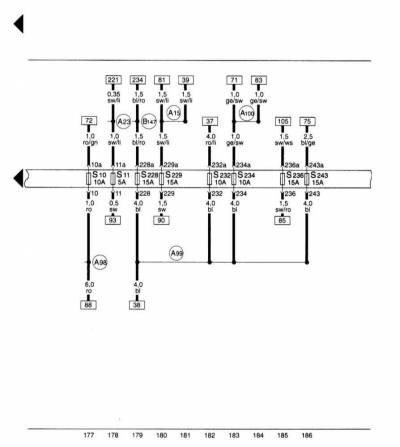

Схема коробки предохранителей
Частые вопросы: предохранители и реле Ауди А3
Где находится блок предохранителей на Ауди А3?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ауди А3 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Ауди А3?
Найдите позицию прикуривателя в таблице на странице Ауди А3 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за стеклоочистители на Ауди А3?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ауди А3?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ауди А3?
Схема и таблица предохранителей Ауди А3 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ауди А3?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ауди А3 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ауди А3?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ауди А3?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
