RU Схемы электрооборудования на Renault Megane 2 2003+ г.в., для всех сервисов и просто автолюбителей. Универсал Renault Megane, как и новый седан, построен на удлиненной на шесть сантиметров платформе. Общая длина Renault Megane универсала почти на 23 сантиметра превышает длину 3- и 5-дверного хэтчбека, что позволило разработчикам не только разместить с комфортом пятерых пассажиров, но и оставить место для вместительного багажного отсека, объем которого составляет 485 литров. При сложенных задних сиденьях Renault Megane, размер багажника может достигать 1 510 литров.

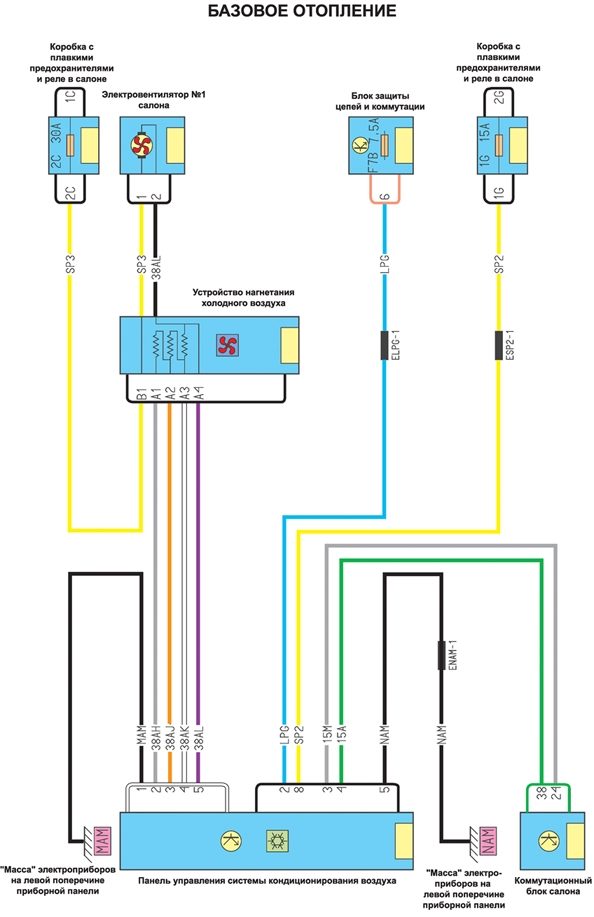

Базовое отопление — схема

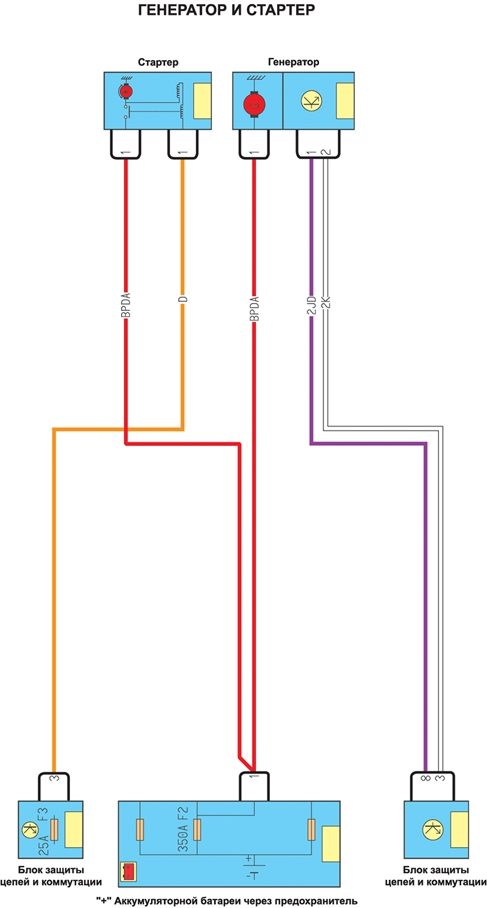

Схема генератора и стартера

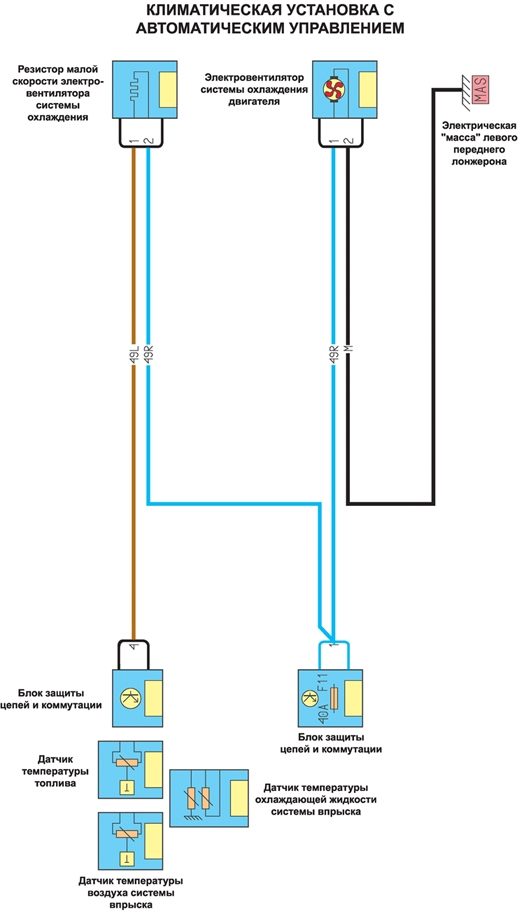

Климатическая установка с автоматическим управлением — эл.схема

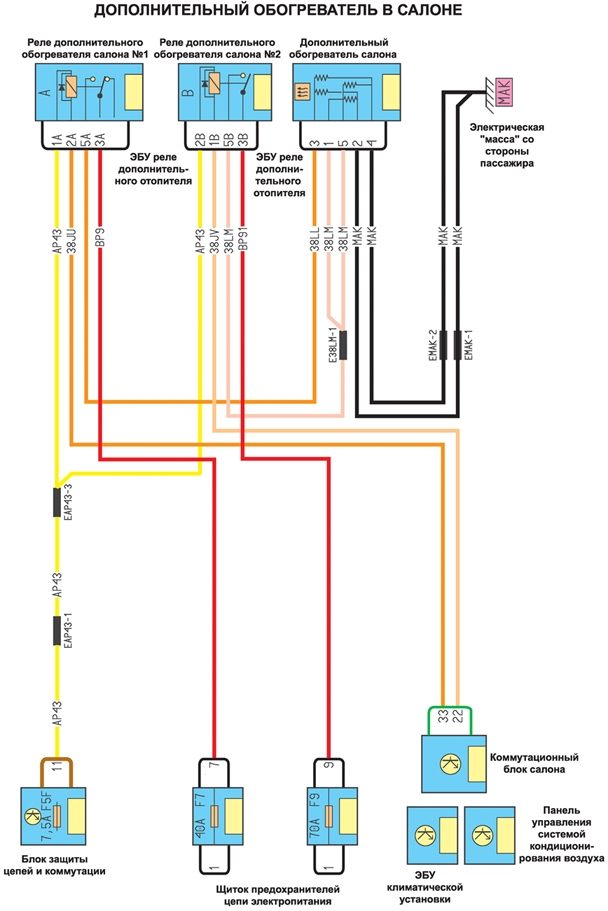

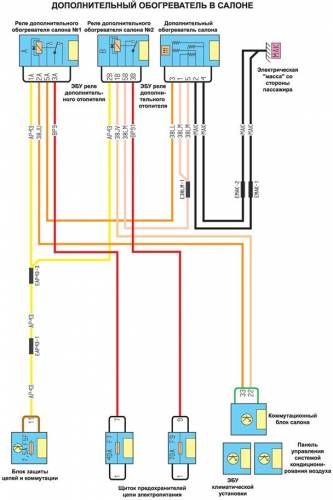

Дополнительный обогреватель в салоне — электросхема

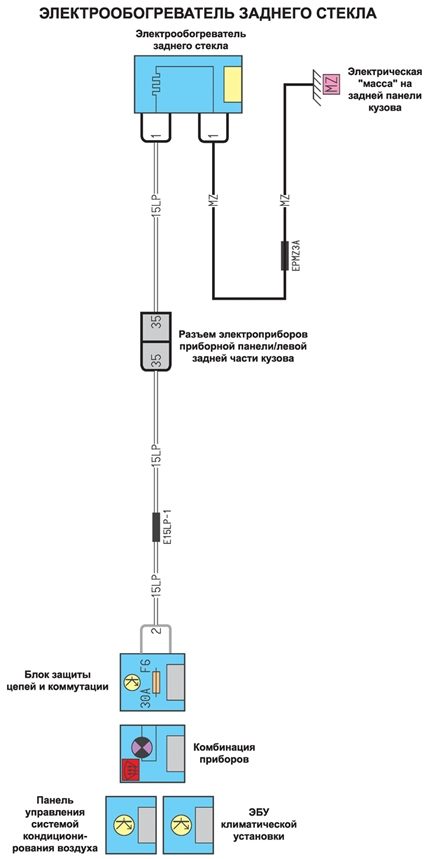

Электросхема обогревателя заднего стекла на Рено Меган 2

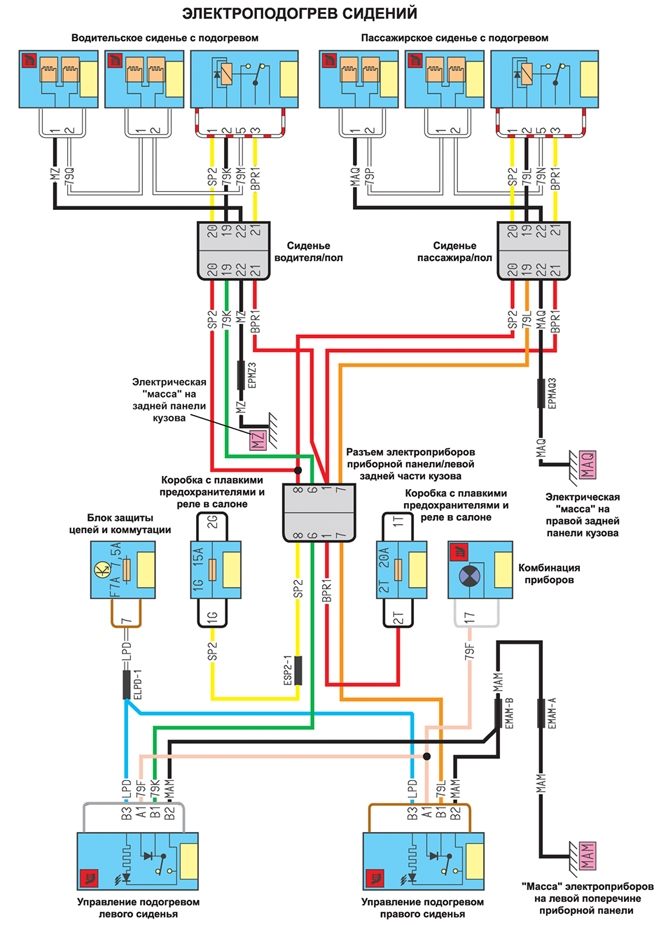

Эл.схема подогрева сидений

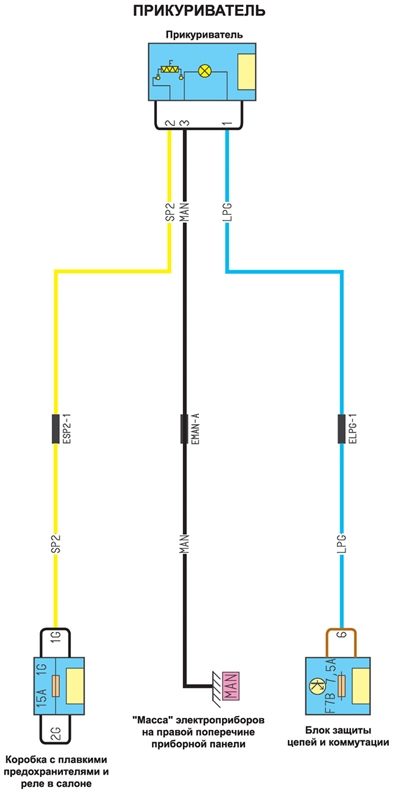

Схема электрооборудования — прикуриватель на Renault Megane 2

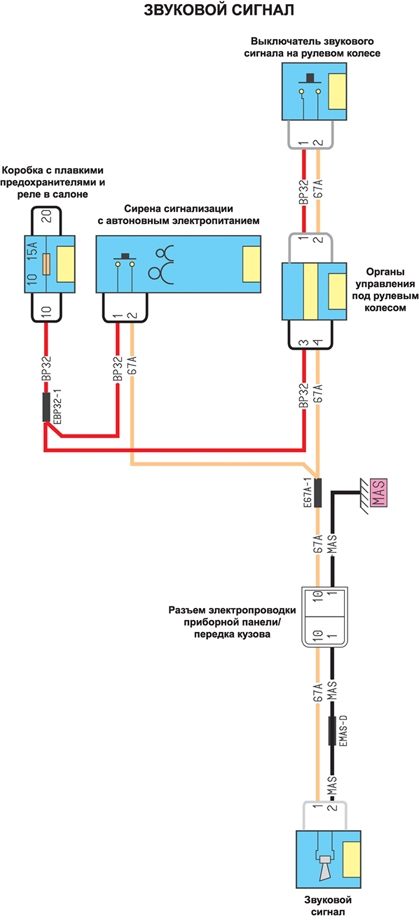

Звуковой сигнал — схема

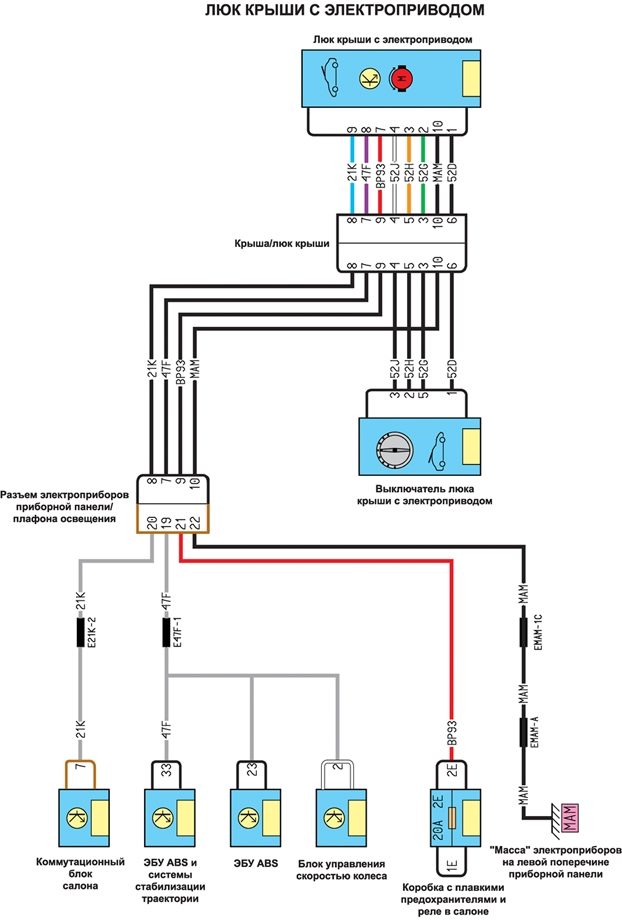

Люк крыши с электроприводом — эл.схема
Частые вопросы: предохранители и реле Рено Меган 2
Где находится блок предохранителей на Рено Меган 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Рено Меган 2 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Рено Меган 2?
Найдите позицию прикуривателя в таблице на странице Рено Меган 2 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Что делать, если не работает обогрев заднего стекла на Рено Меган 2?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Рено Меган 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Рено Меган 2?
Схема и таблица предохранителей Рено Меган 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Рено Меган 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Рено Меган 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Рено Меган 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Рено Меган 2?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
