RU Предлагаем вашему вниманию схемы электрооборудования на Ford Granada. Второе поколение представительского автомобиля появилось в 1977 году. Технологически Ford Granada II стал скорее доработанным Ford Granada I, нежели новой разработкой Ford. Линейка Ford Granada II имела те же грубые агрессивные формы, что и предыдущее поколение. Основные различия состояли в применении нового типа двигателей с использованием впрыска топлива. В базовую комплектацию также был включен кондиционер. В рамках второго поколения Ford Granada был свернут выпуск двухдверного купе, вместо которого на некоторых рынках появились двухдверные седаны. На базе «Форд Гранада 2» впервые в серии появился полностью спортивный вариант Ford Granada 2.8 Injection, имевший в базе литые диски. Но на этом компания Ford, не остановилась….

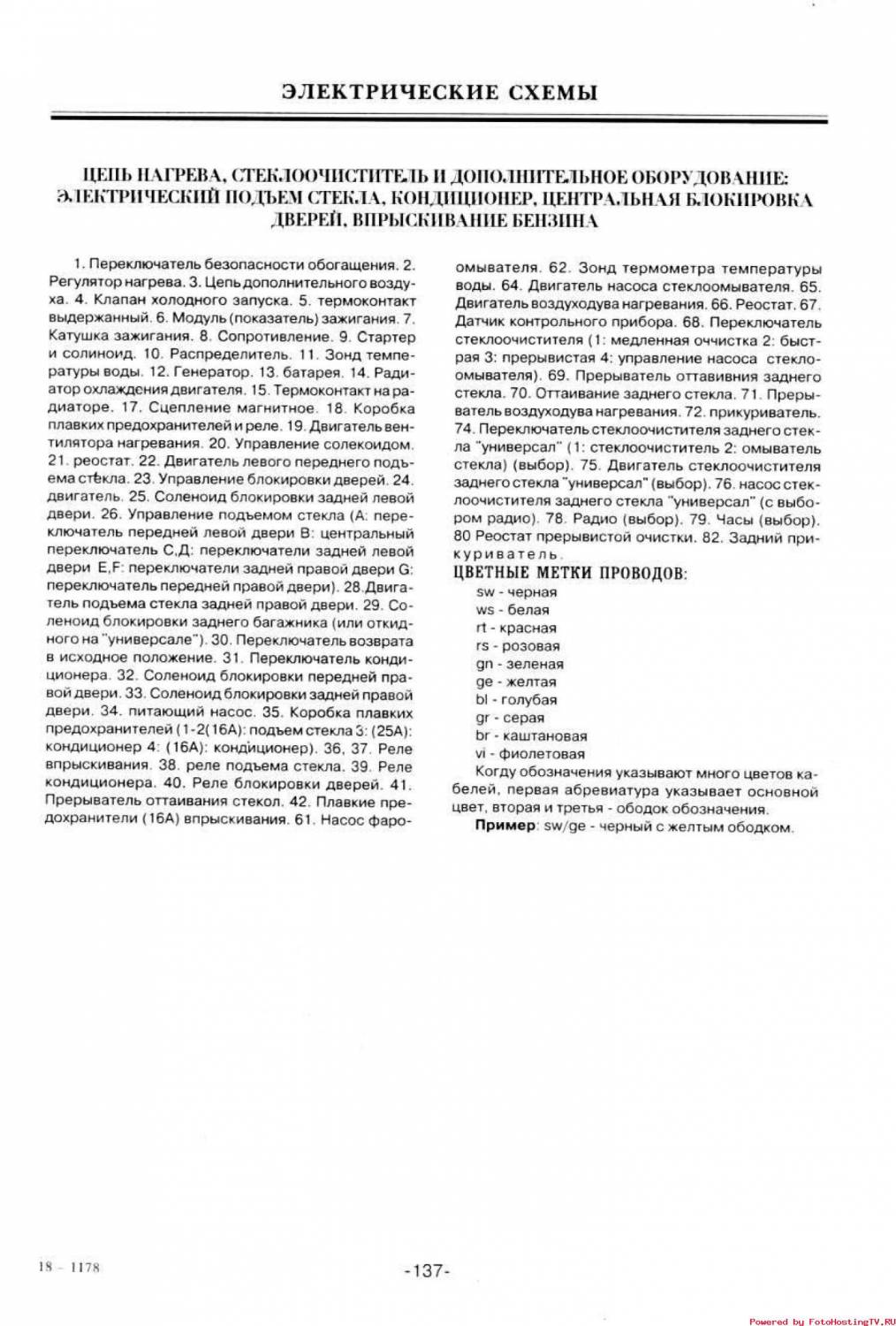

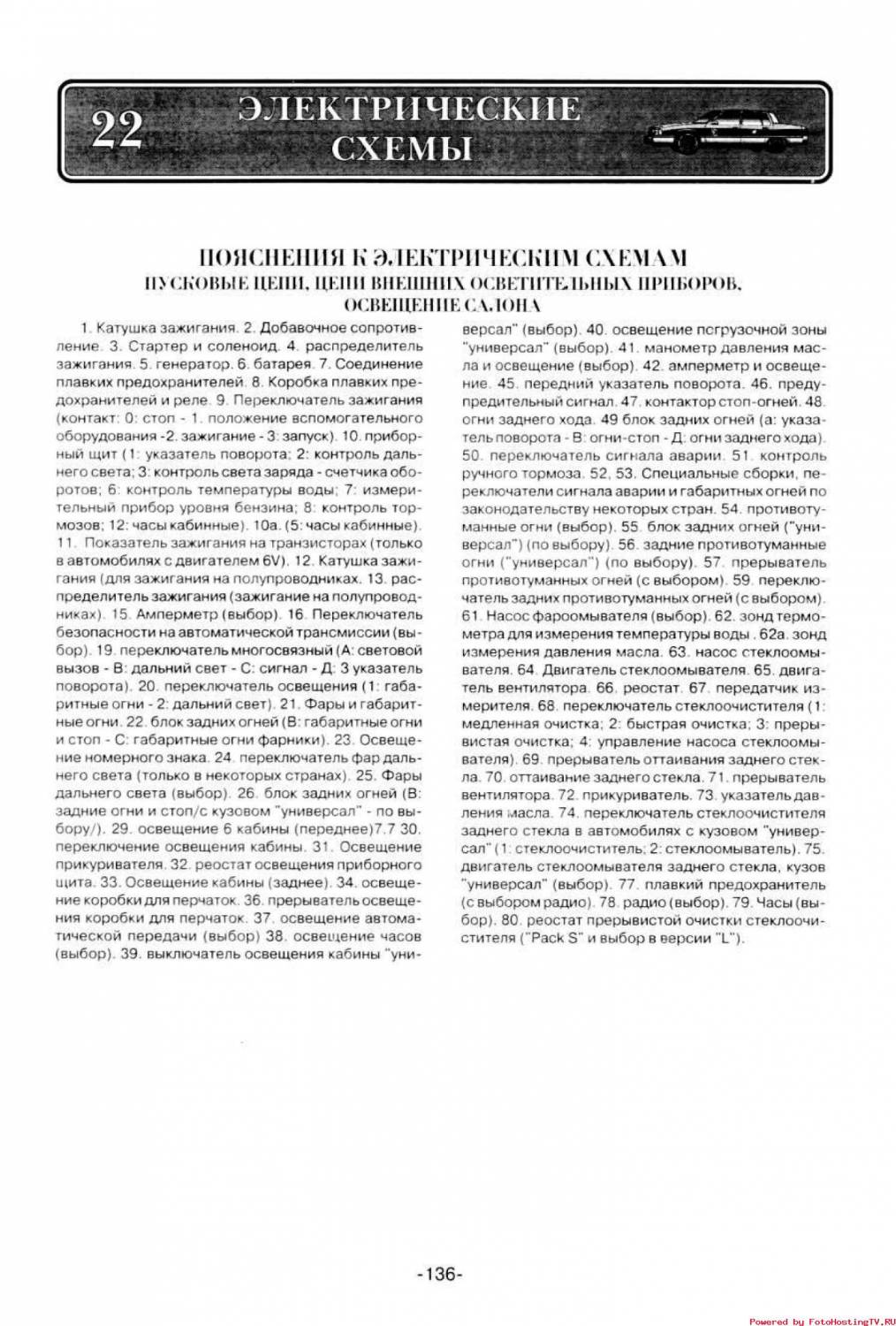

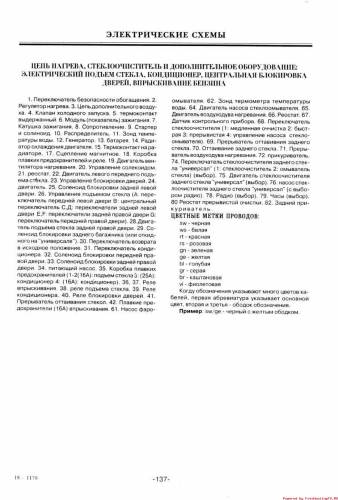

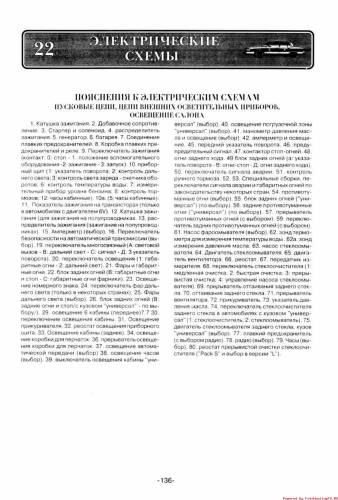

Пояснение к схемам электрооборудования

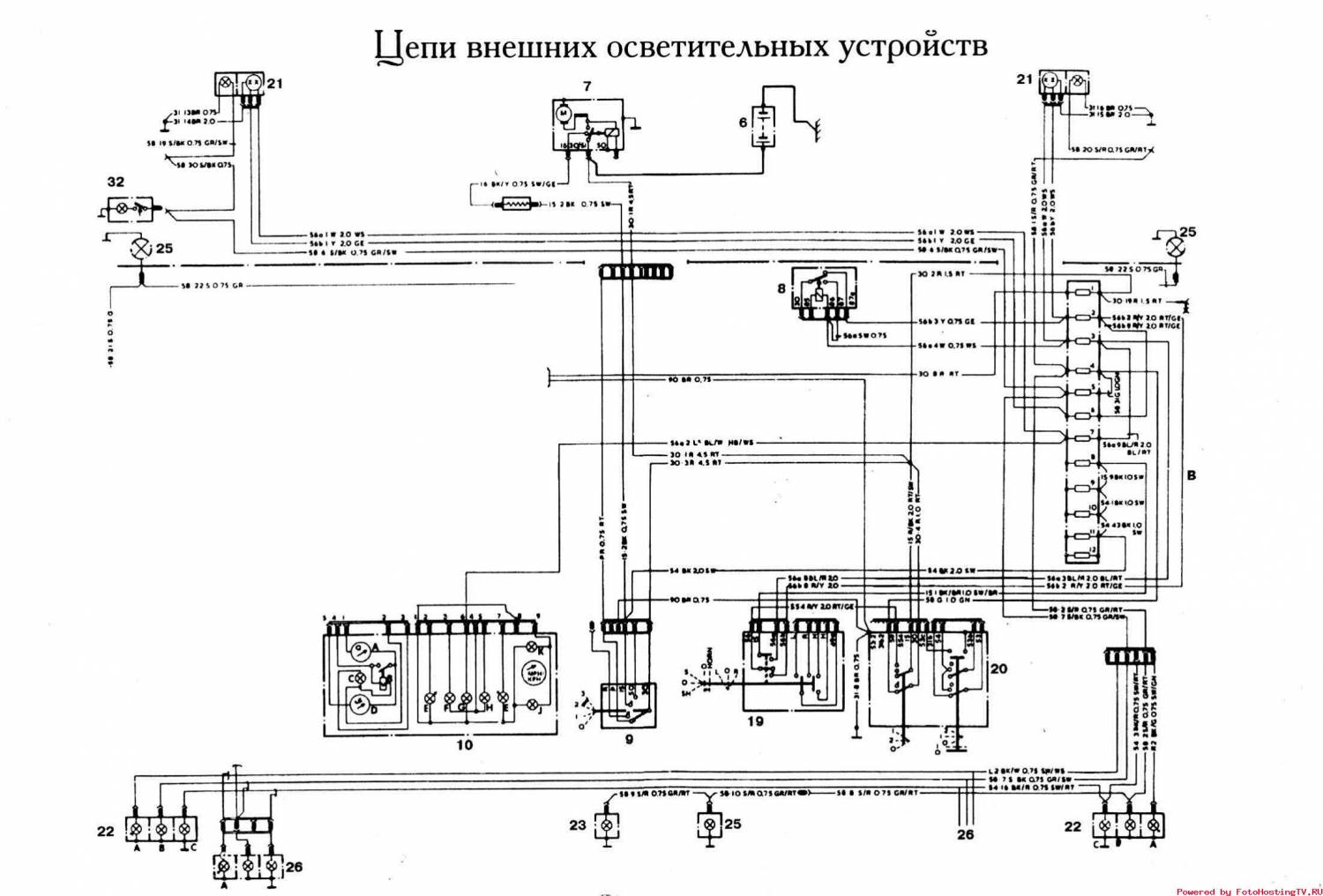

Схема внешних осветительных устройств

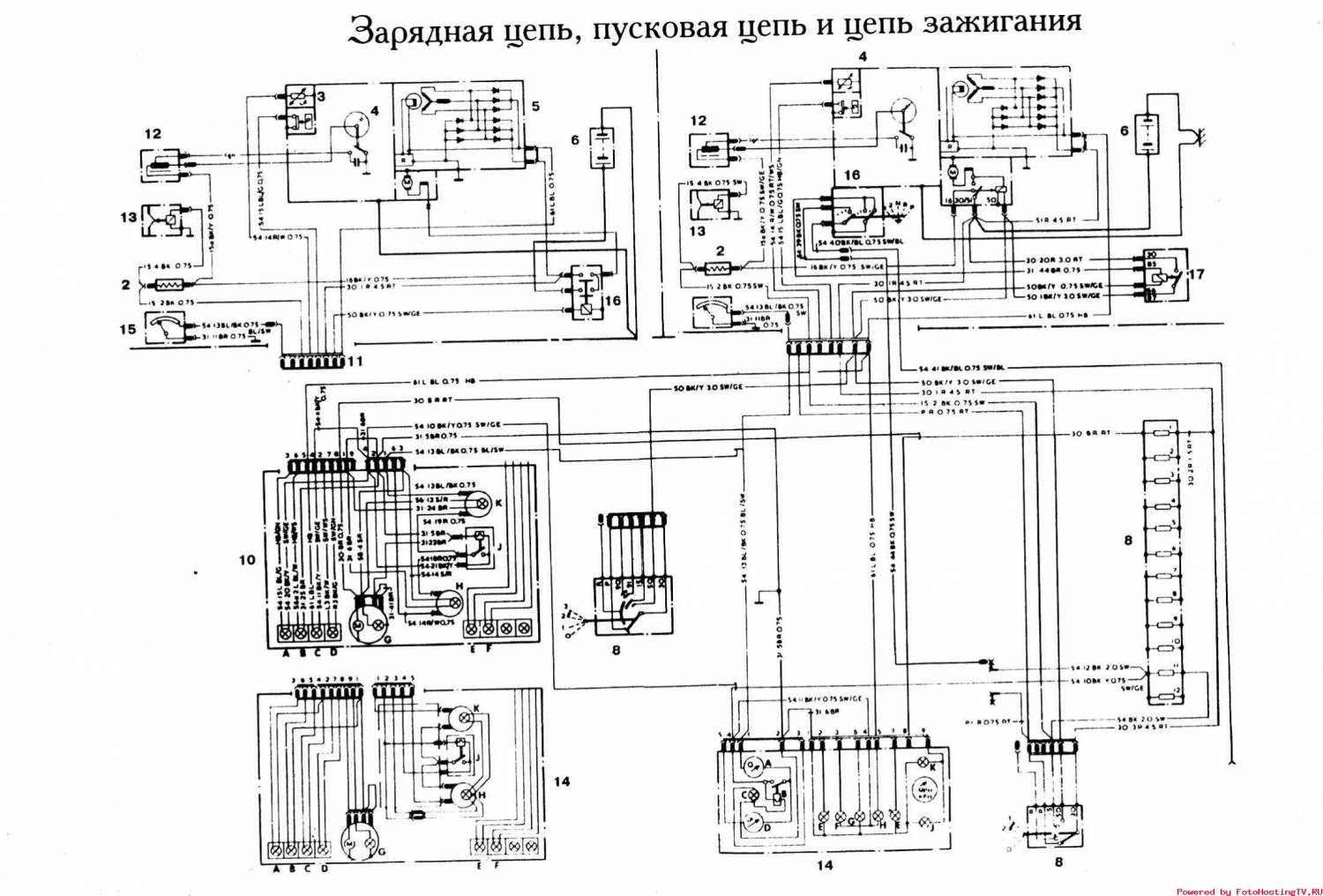

Пуск, зарядка аккумулятора и зажигание — электросхема

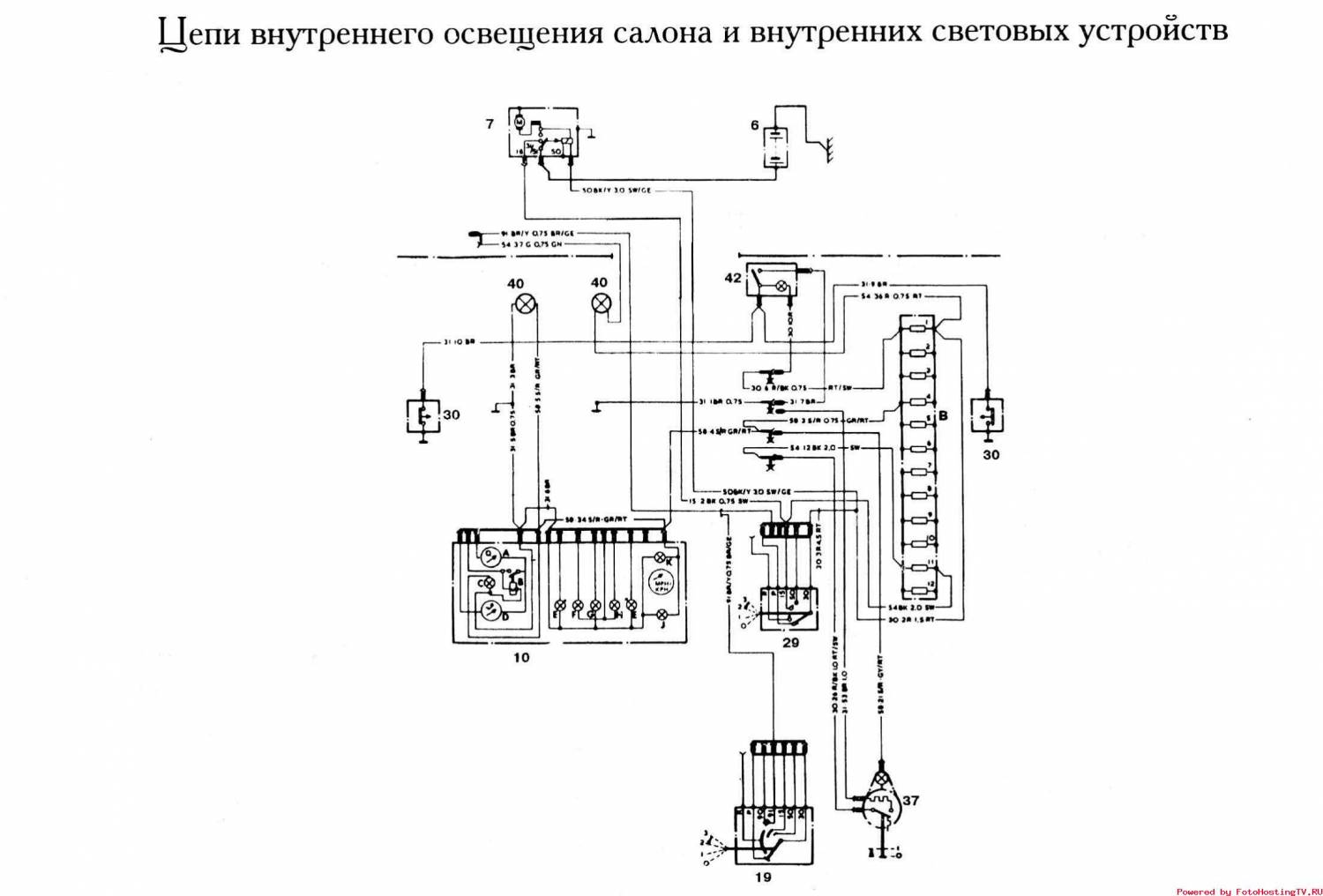

Эл.схема внутреннего освещения салона

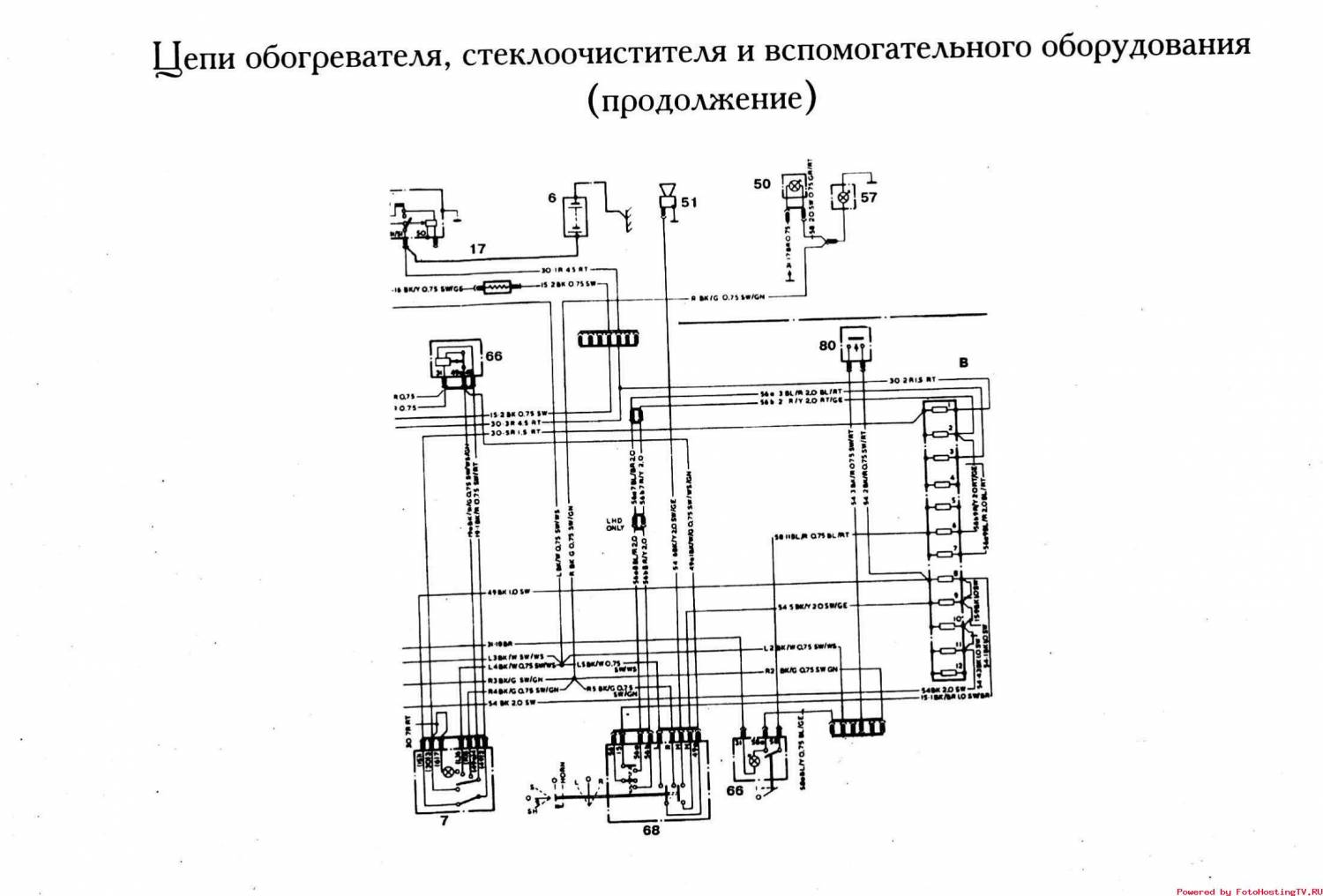

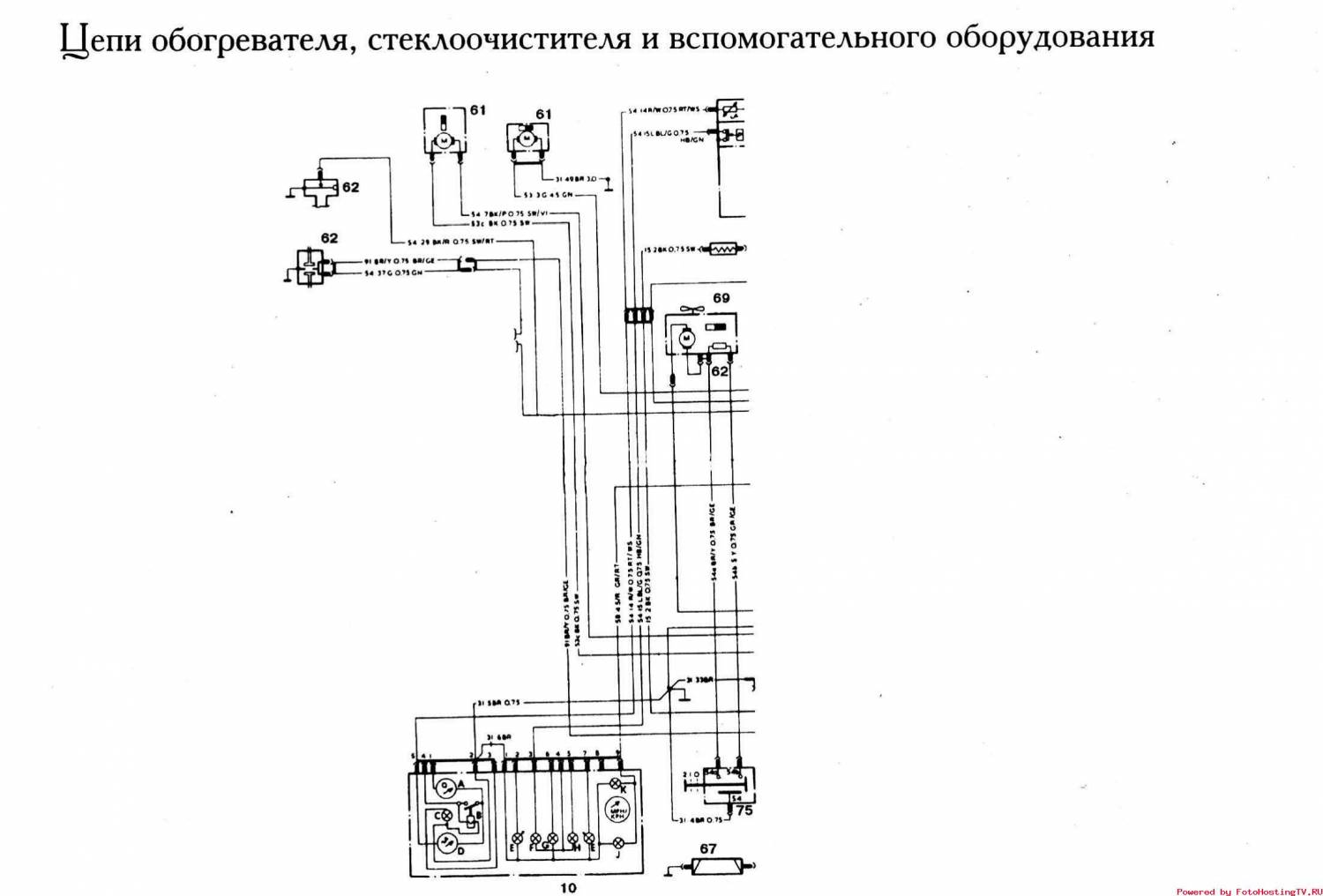

Схема обогревателя, стеклоочистителя и вспомогательного оборудования на Форд Гранада

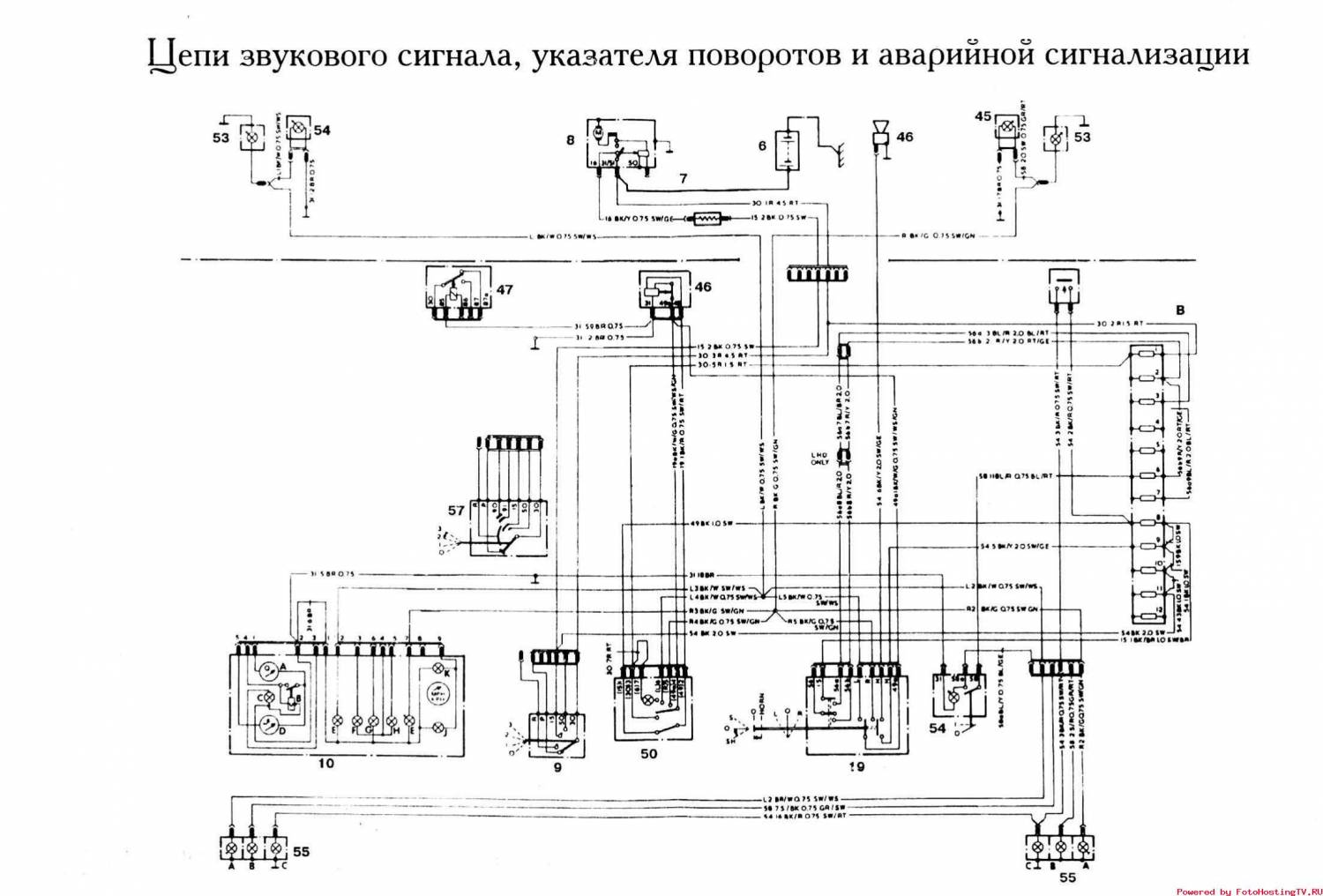

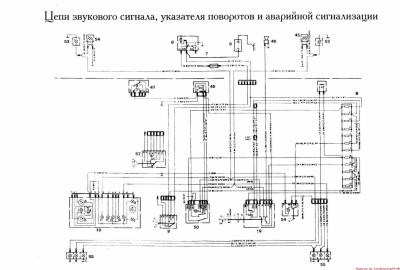

Звуковой сигнал, указатель поворотов и аварийная сигнализация — схема на Ford Granada
Частые вопросы: предохранители и реле Форд Гранада
Где находится блок предохранителей на Форд Гранада?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Форд Гранада — в разделе о расположении блоков.
Что делать, если не работает обогрев заднего стекла на Форд Гранада?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Форд Гранада?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Форд Гранада?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Форд Гранада?
Схема и таблица предохранителей Форд Гранада — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Форд Гранада?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Форд Гранада и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Форд Гранада?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Форд Гранада?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
