RU В статье предоставлены схемы электрооборудования на Toyota Land Cruiser 100 1997-2003 г.в. Базовая конструкция не изменилась по сравнению с серией «80», но модернизированы почти все узлы и агрегаты автомобиля. Постоянный полный привод с фискомуфтой и принудительной блокировкой, а также самоблокирующийся задний дифференциал обеспечивают отличную для внедорожника такого класса устойчивость при движении по асфальту, а на бездорожье гарантируют преодоление практически любых препятствия.

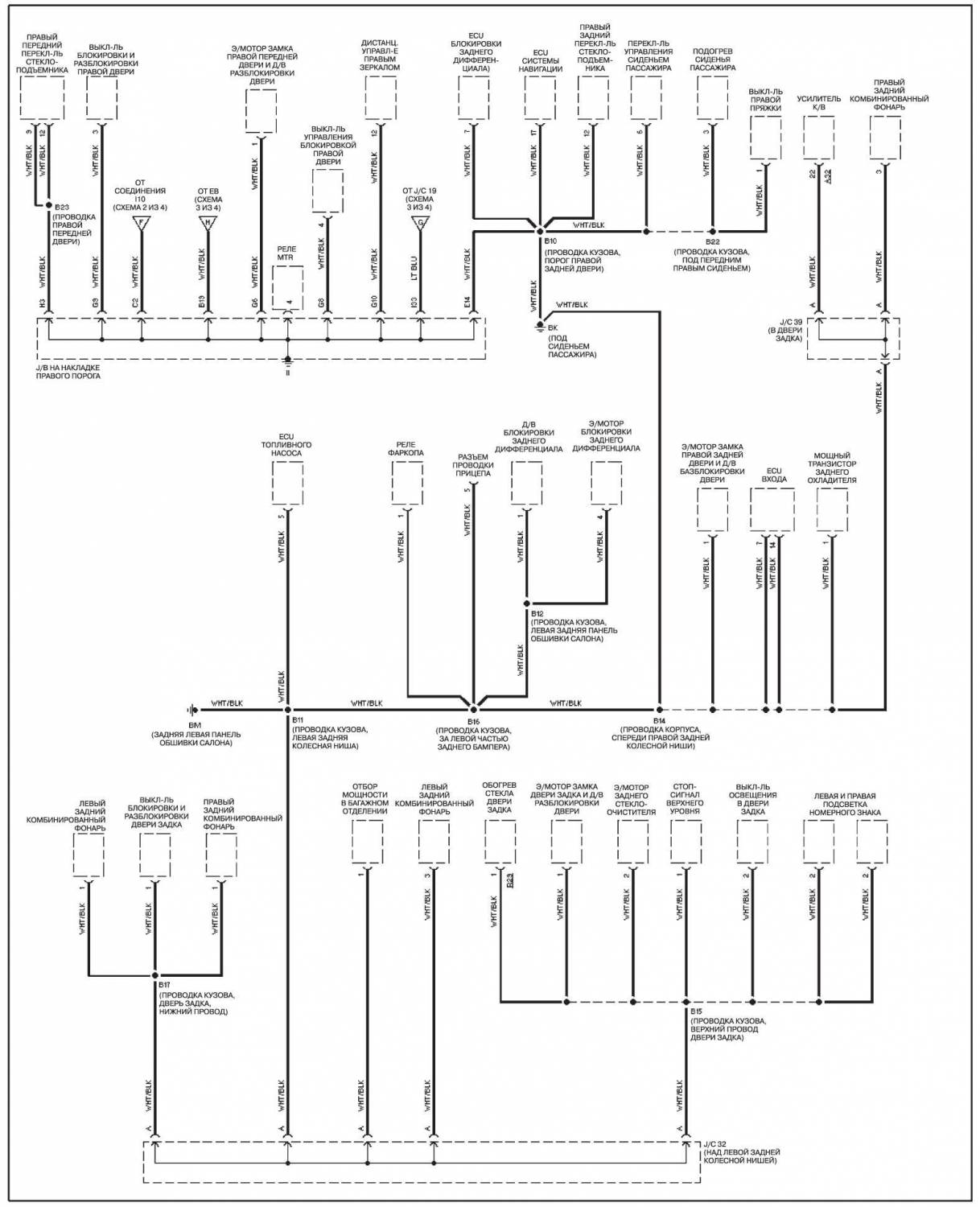

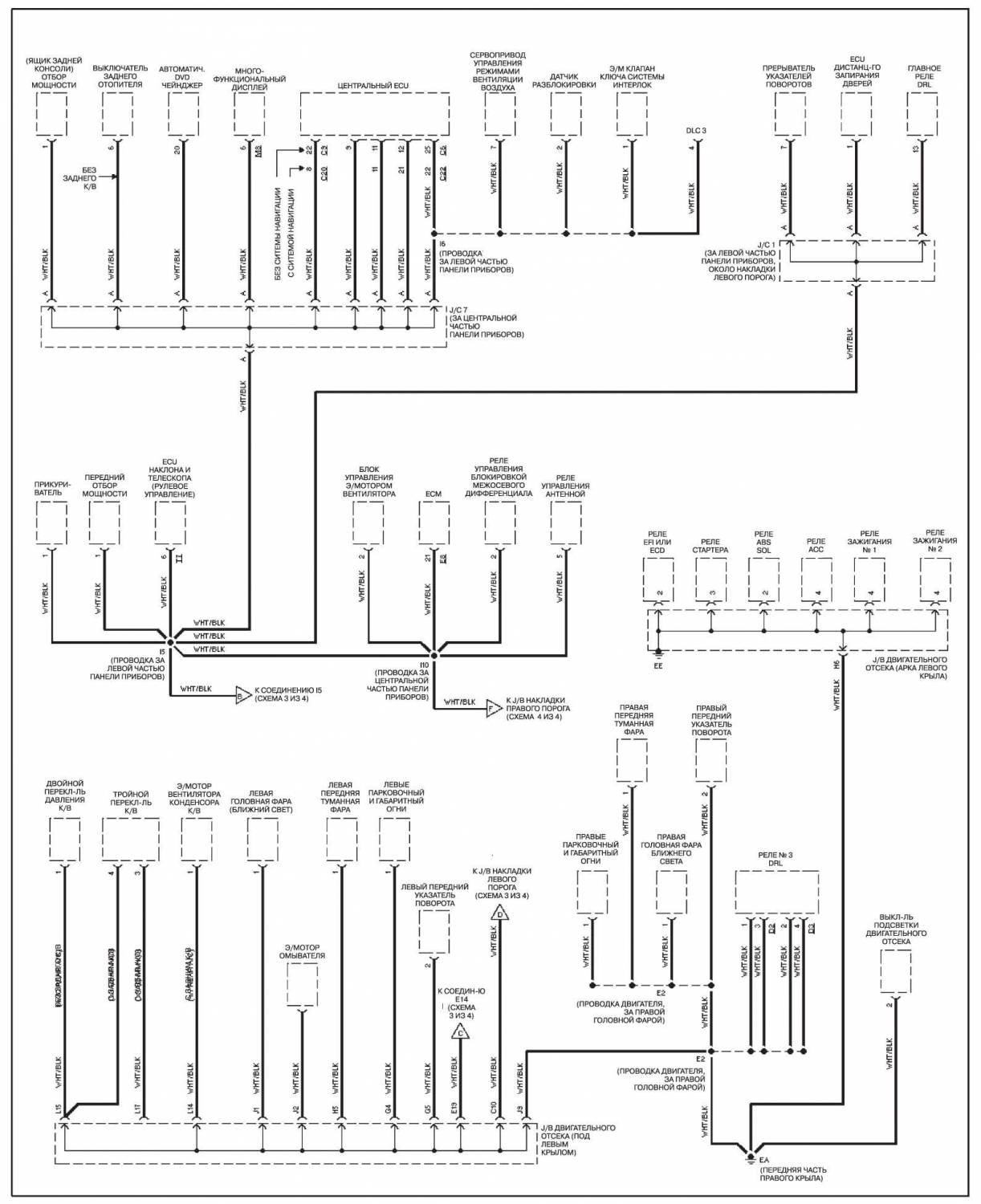

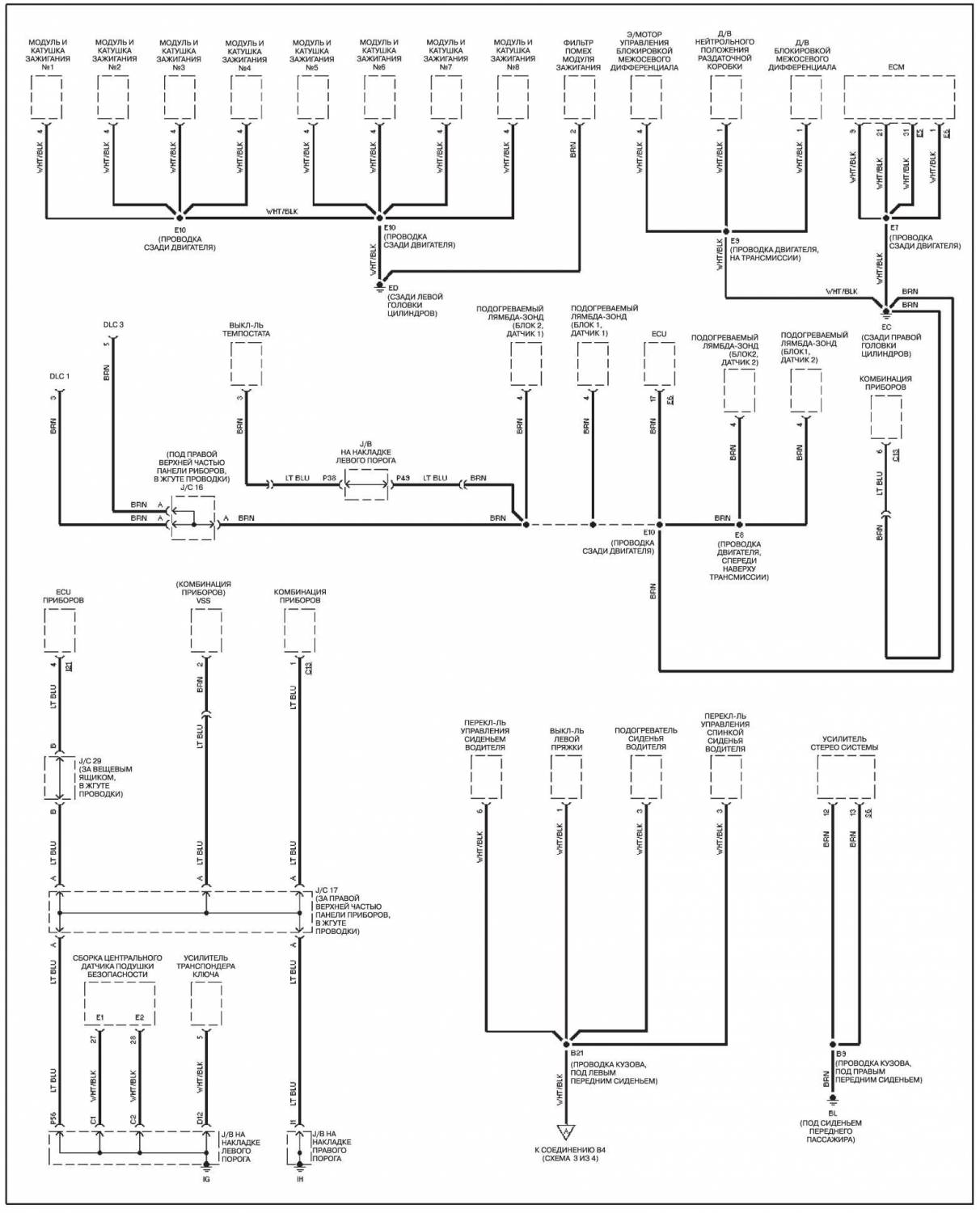

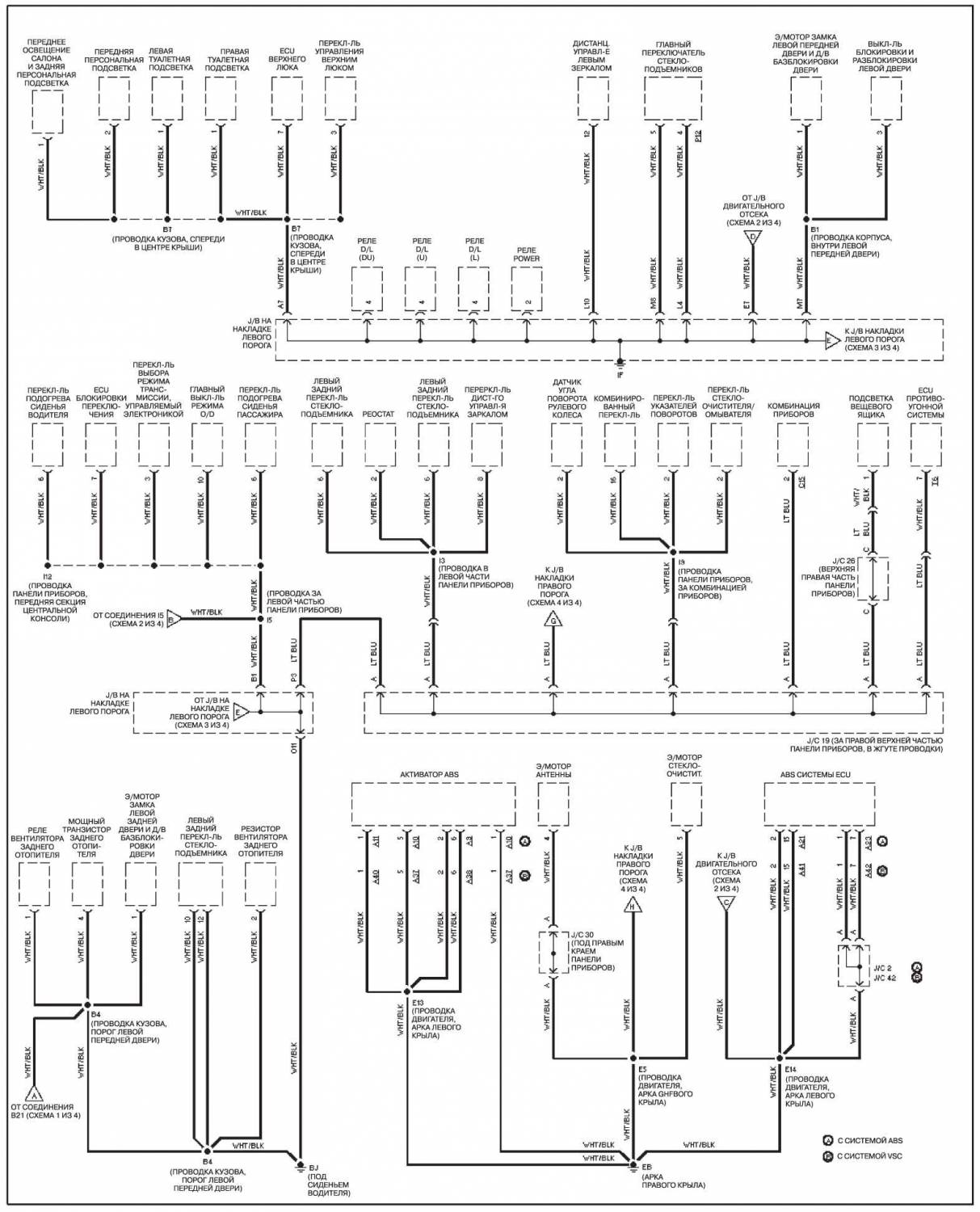

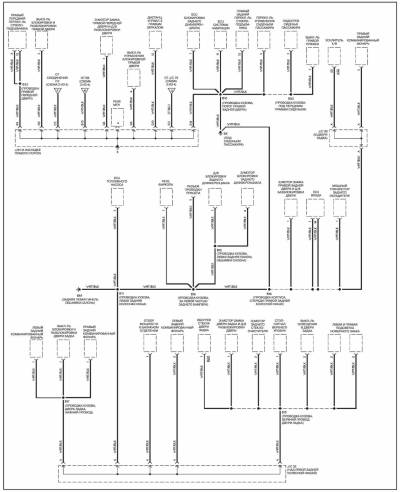

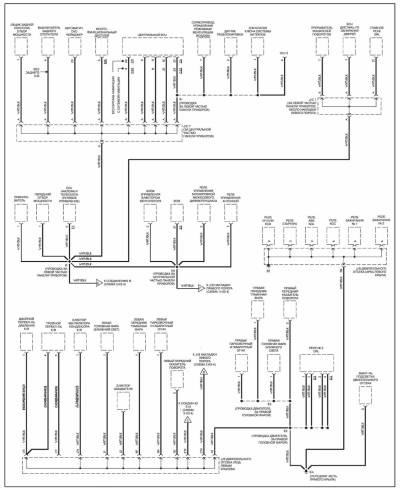

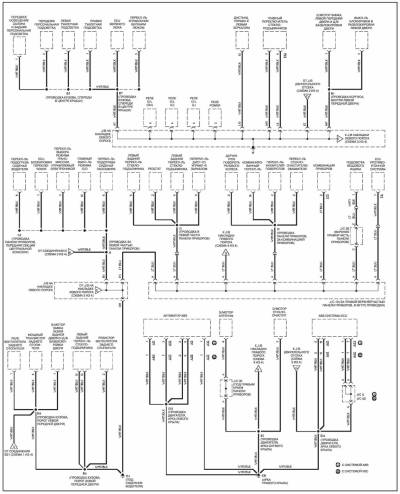

Схема распределения заземления на Тойота Ленд Крузер 100

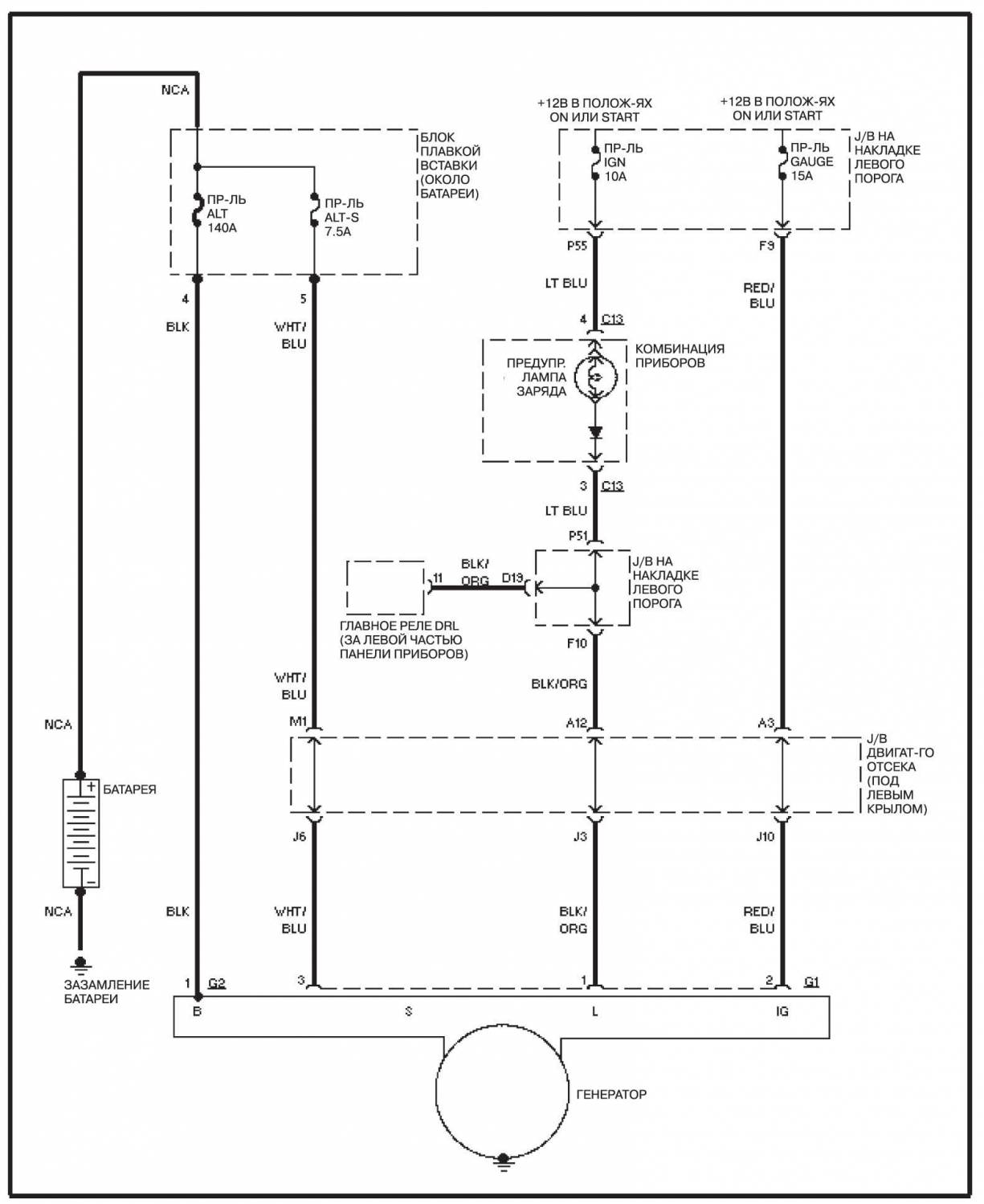

Схема системы зарядки

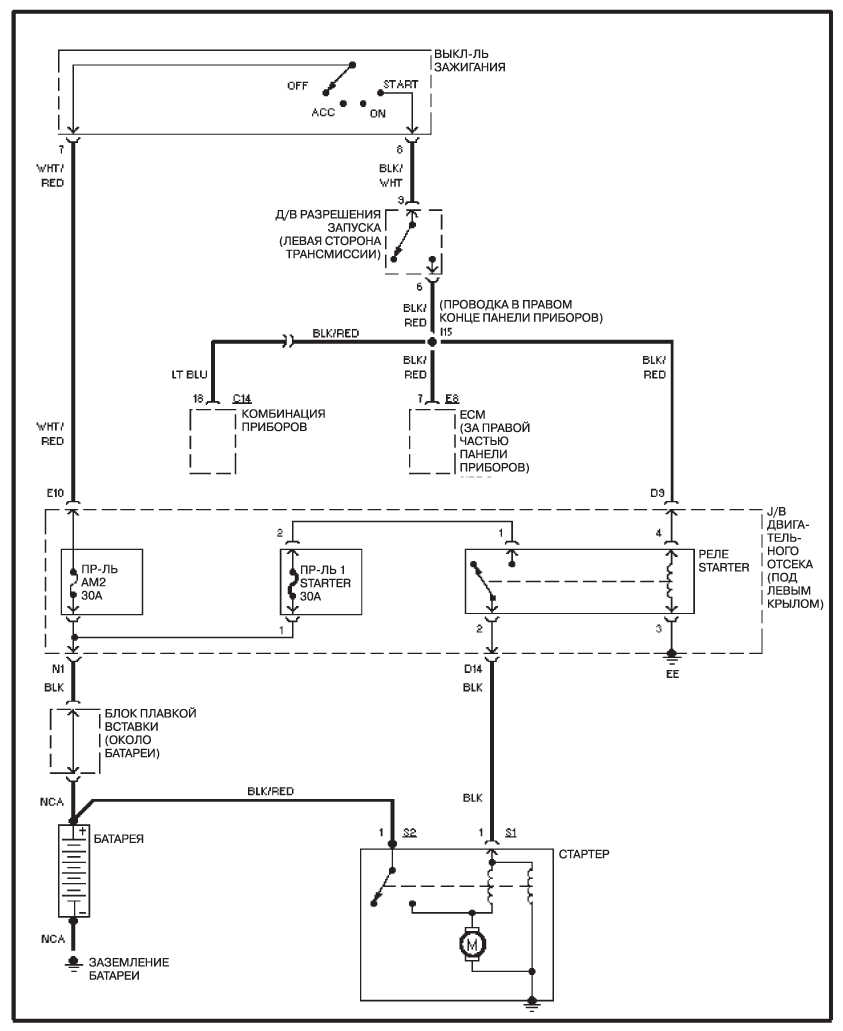

Схема системы запуска

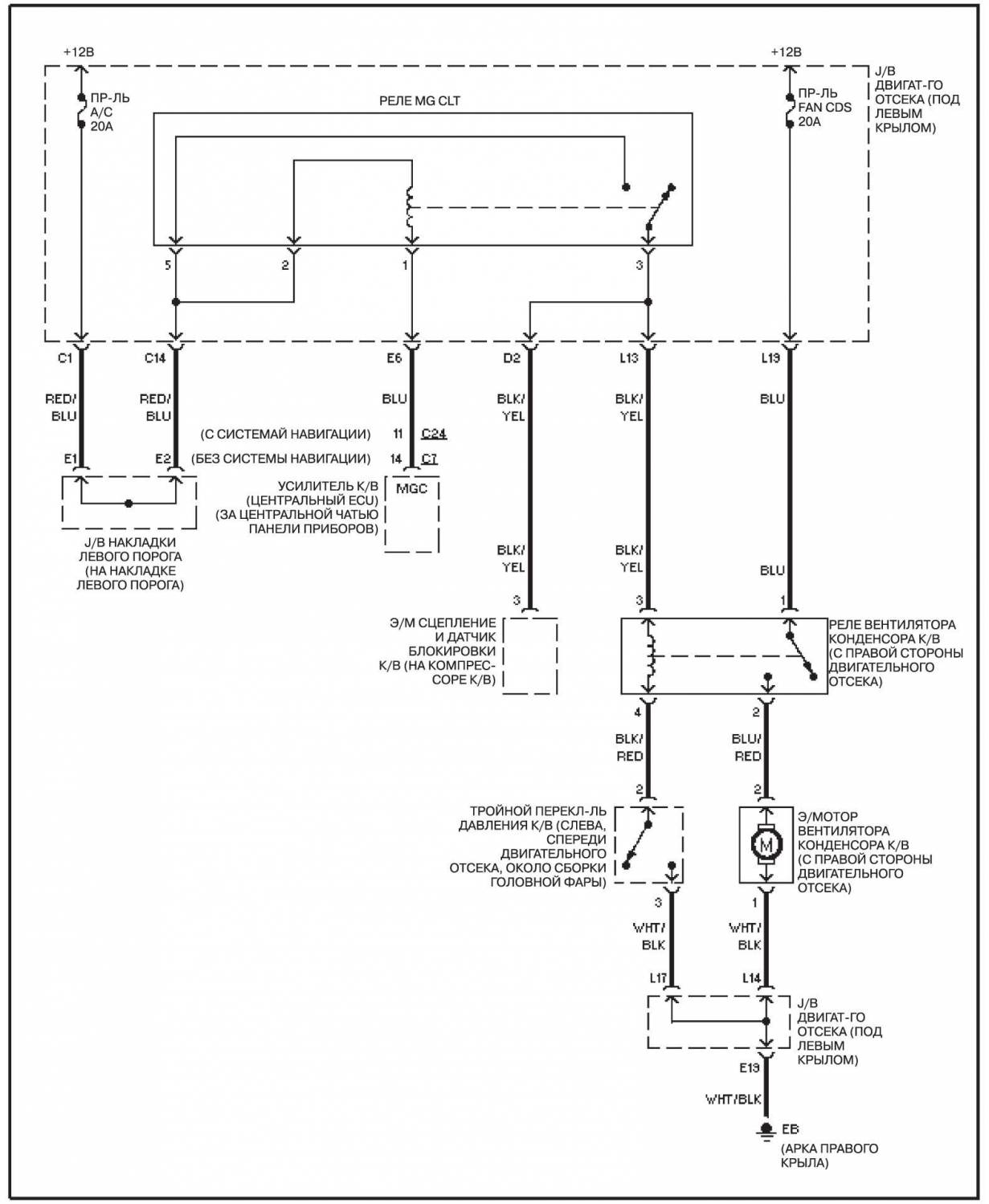

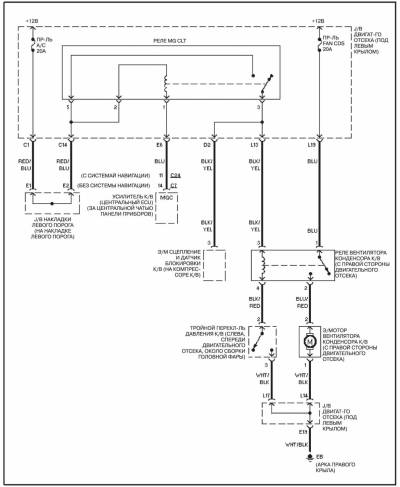

Вентилятор системы охлаждения — схема

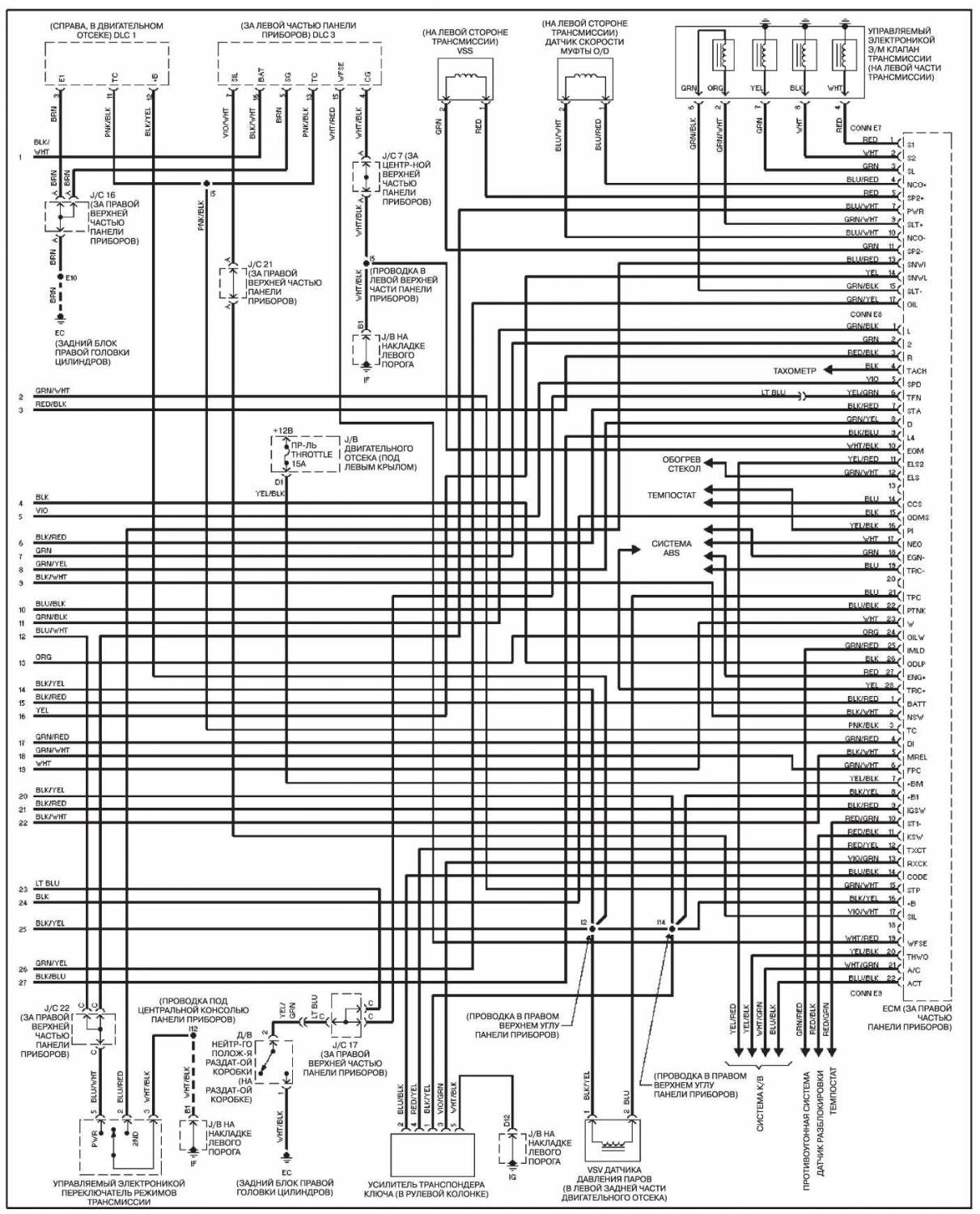

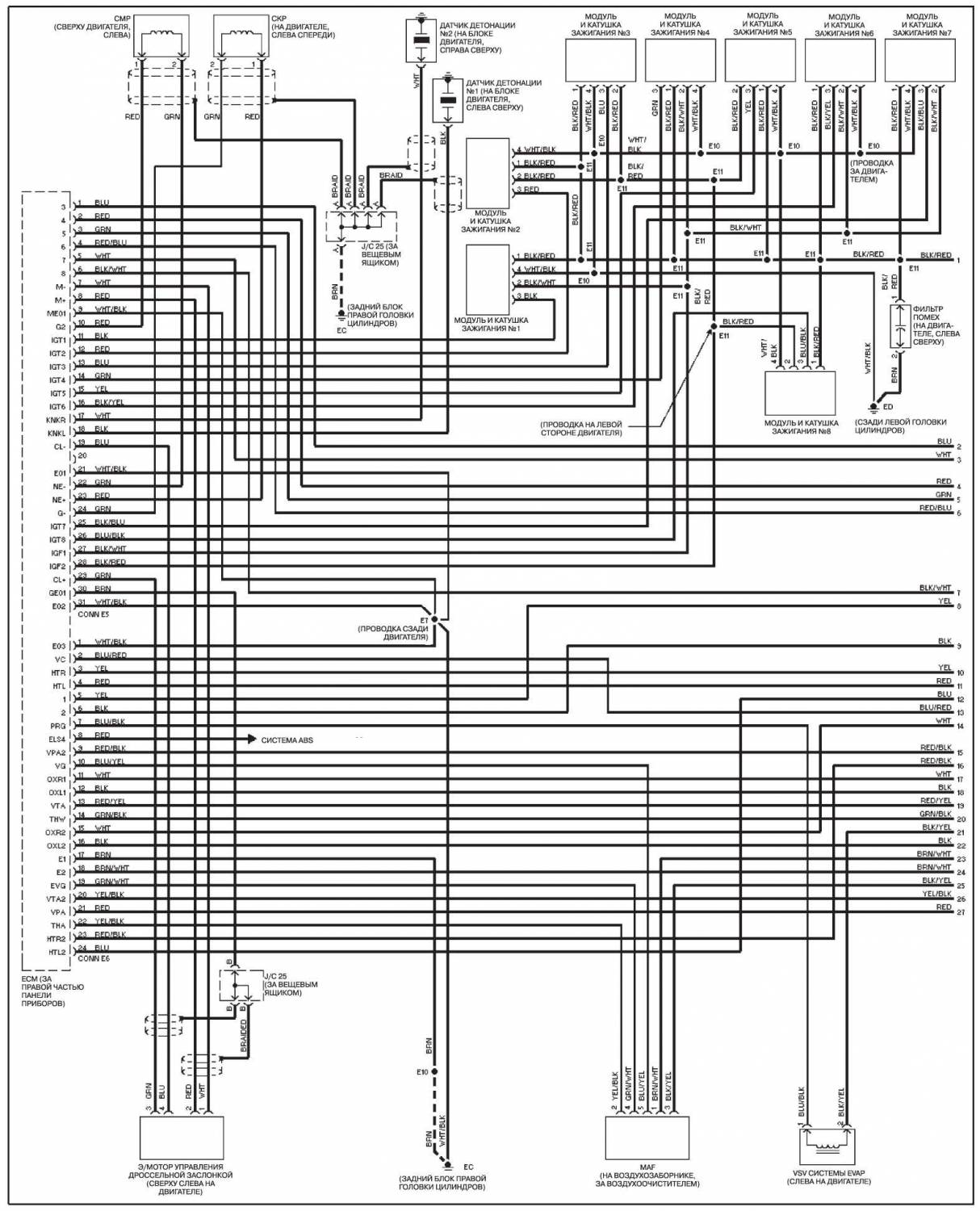

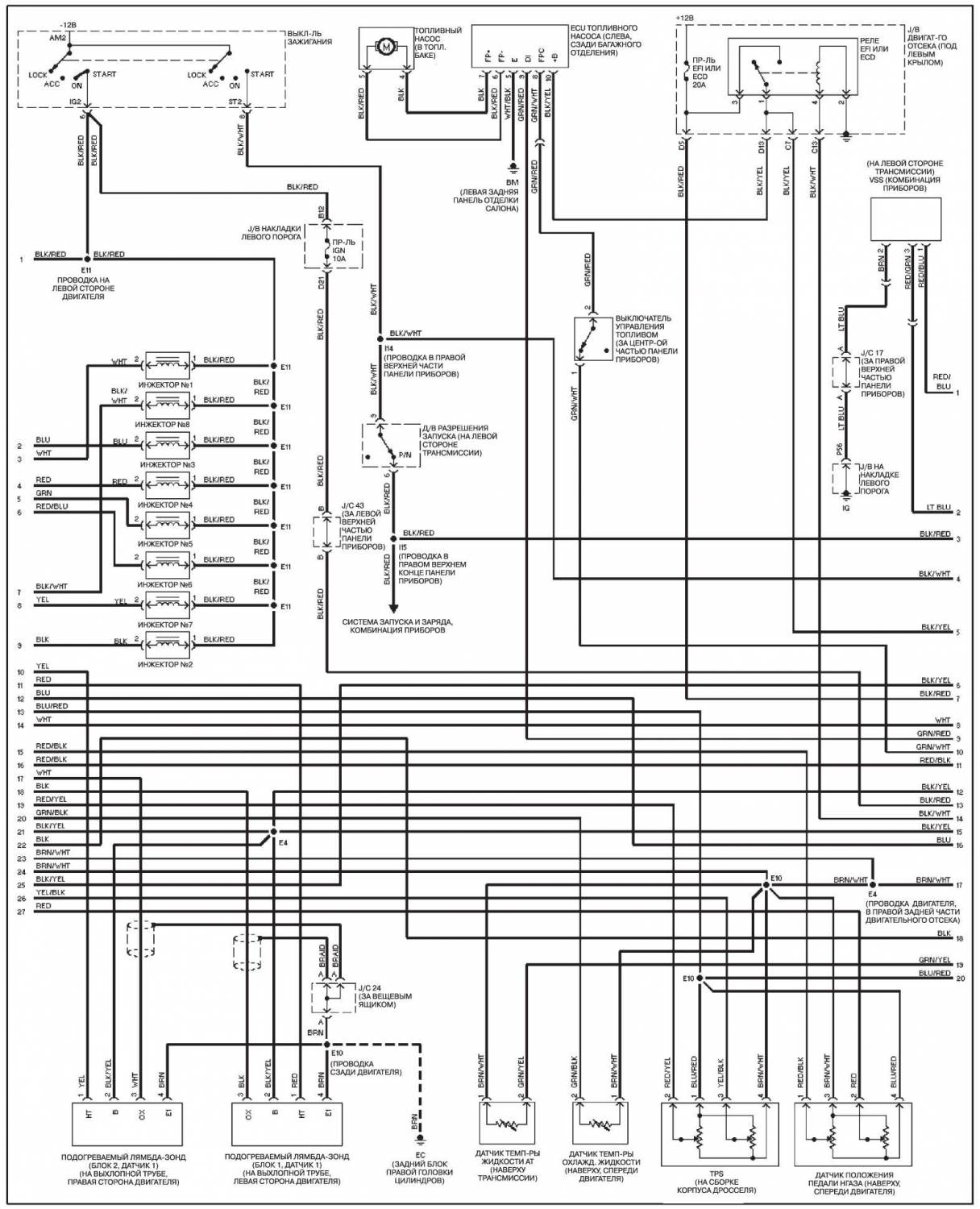

Электросхема системы управления двигателем

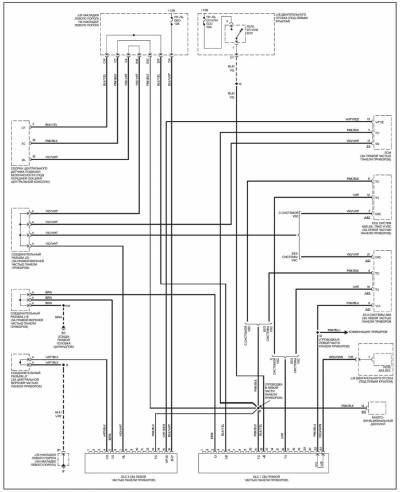

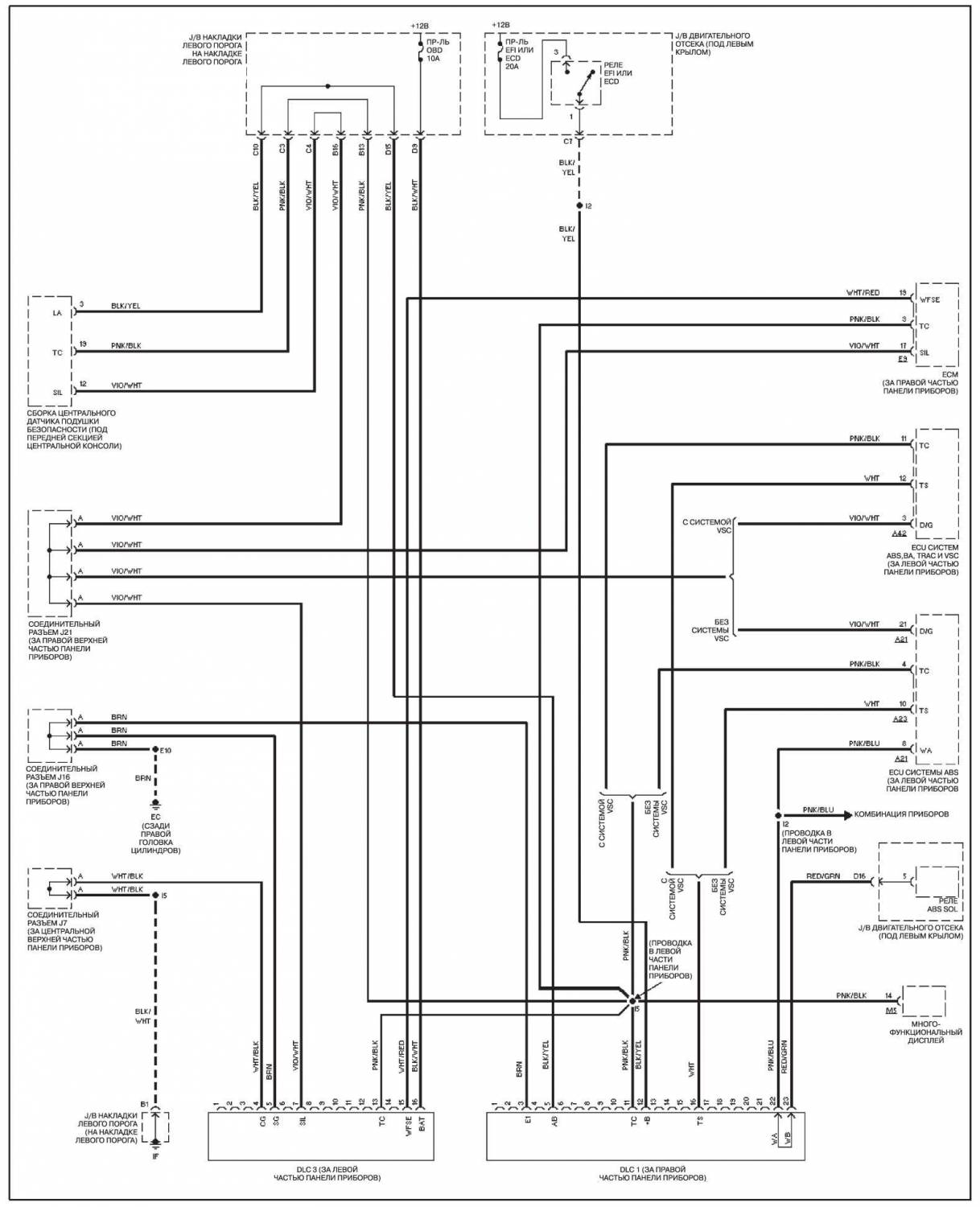

Диагностические разъемы — эл.схема

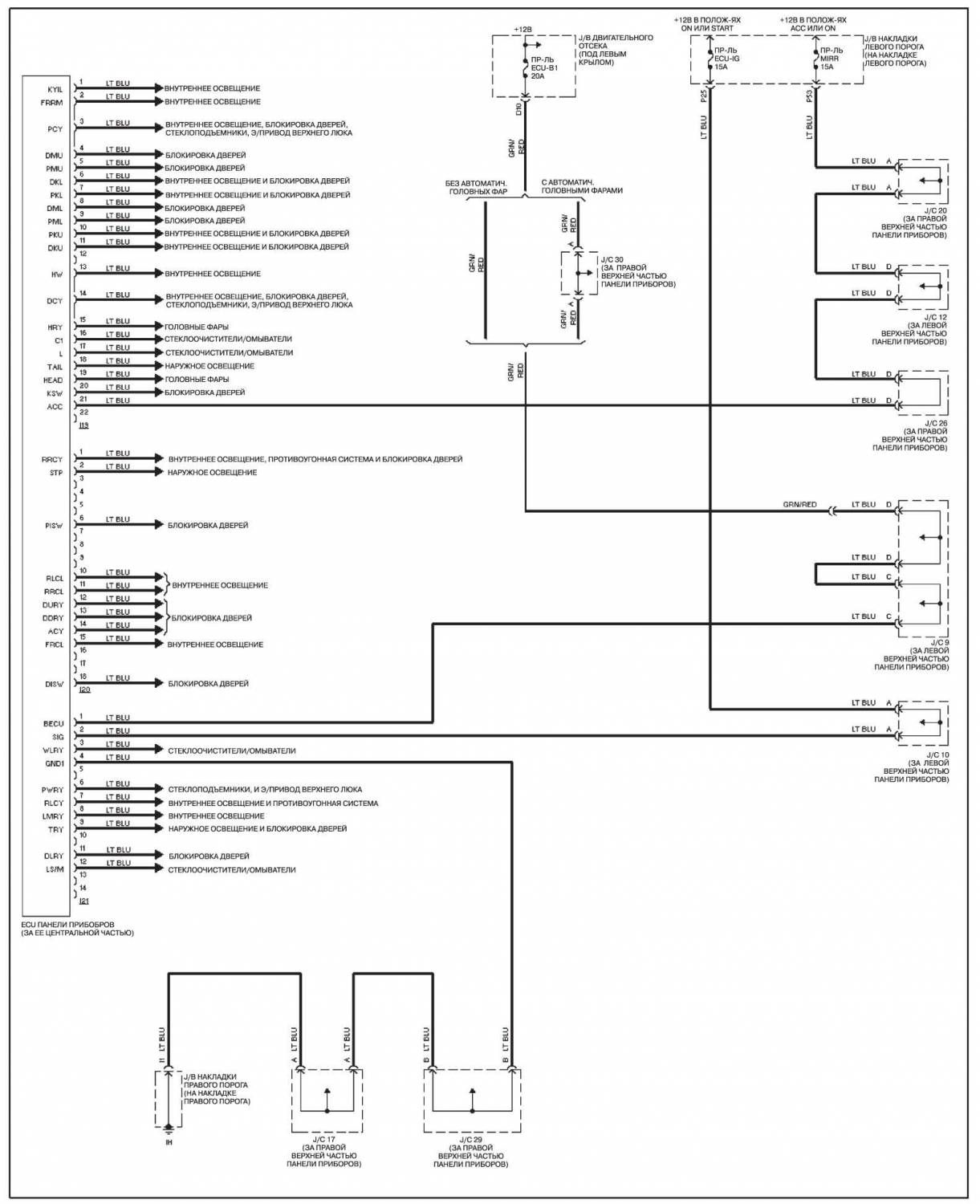

Бортовой компьютер — электросхема

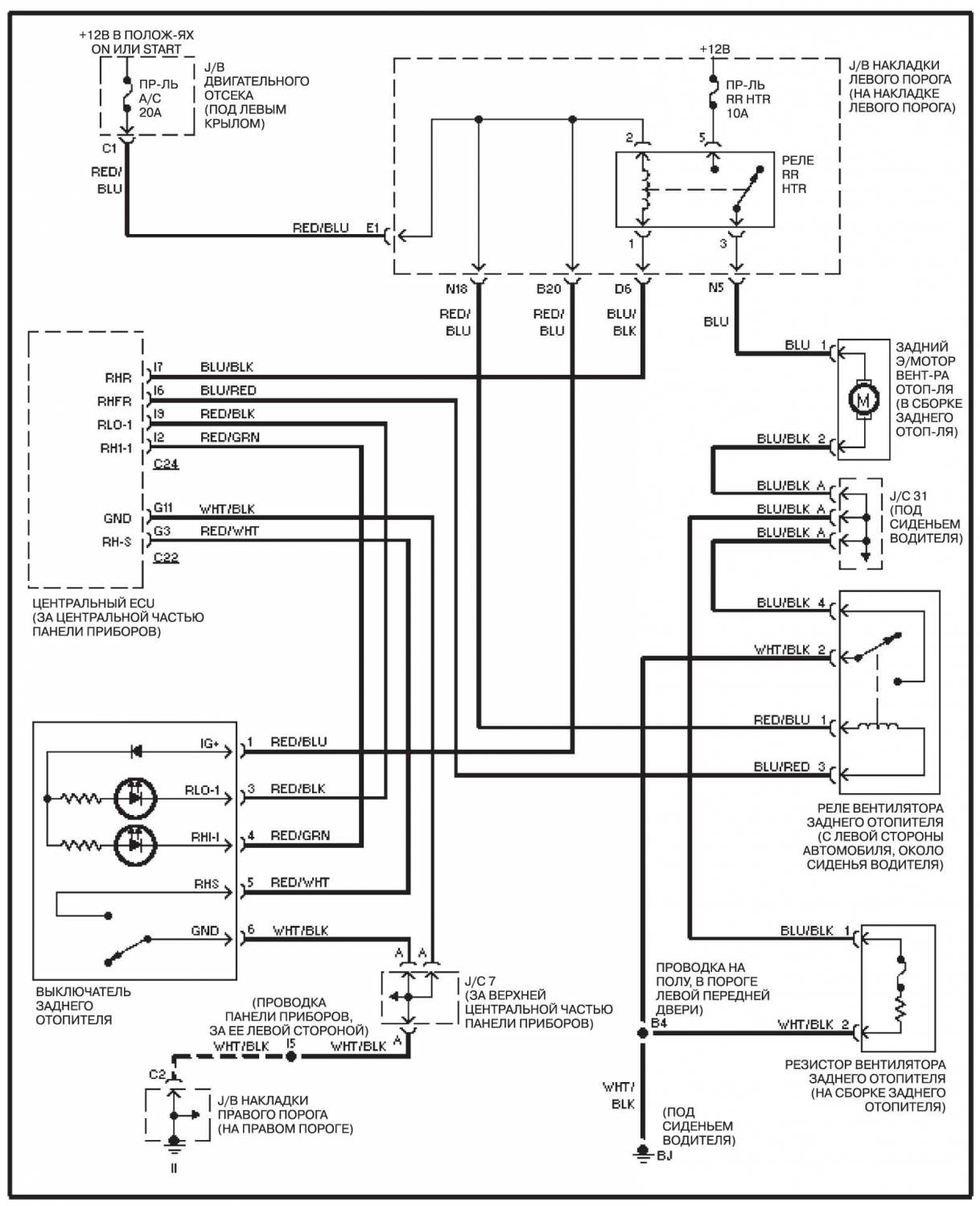

Задний отопитель, с системой навигации — эл.схема

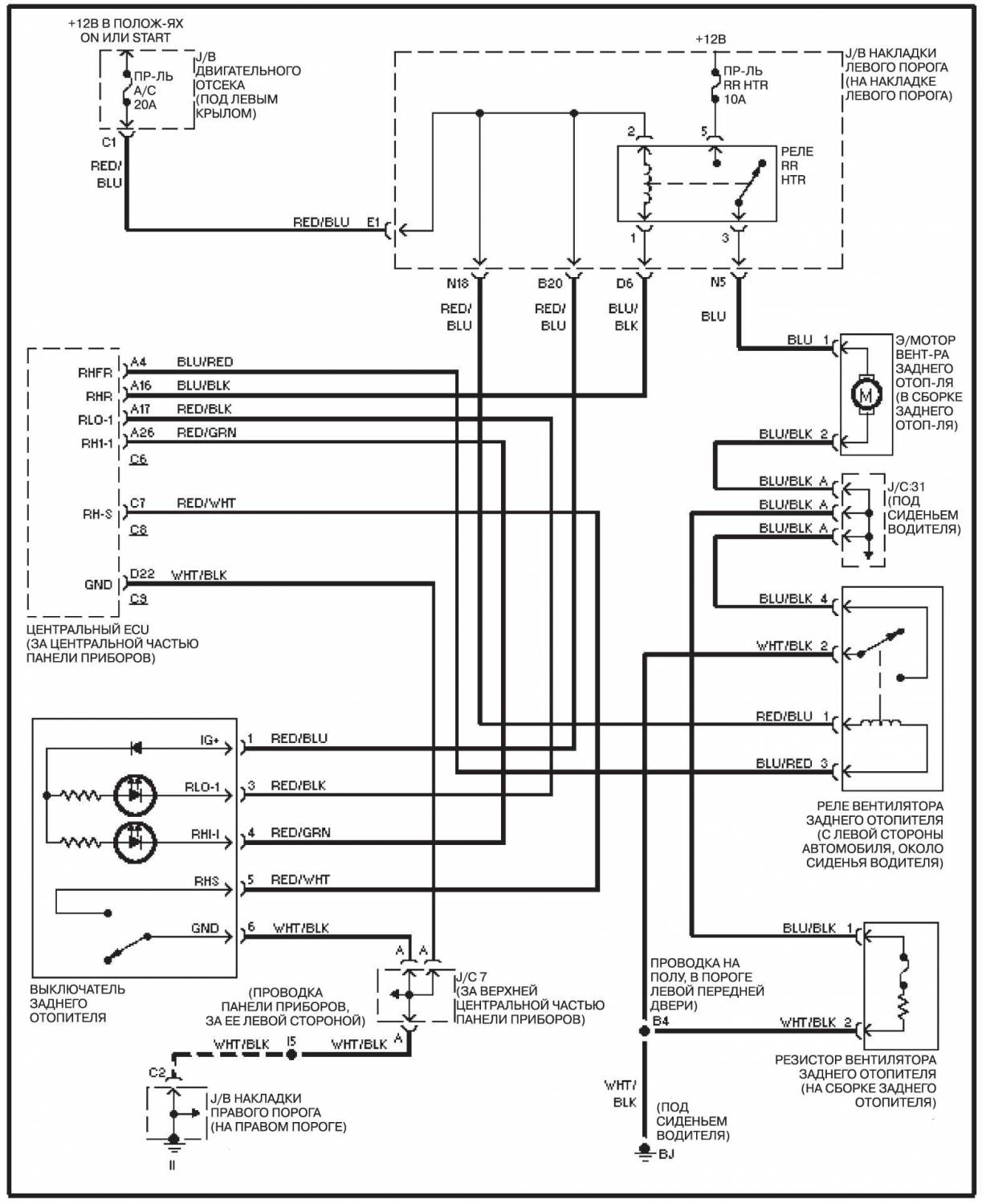

Задний отопитель, без системы навигации — схема

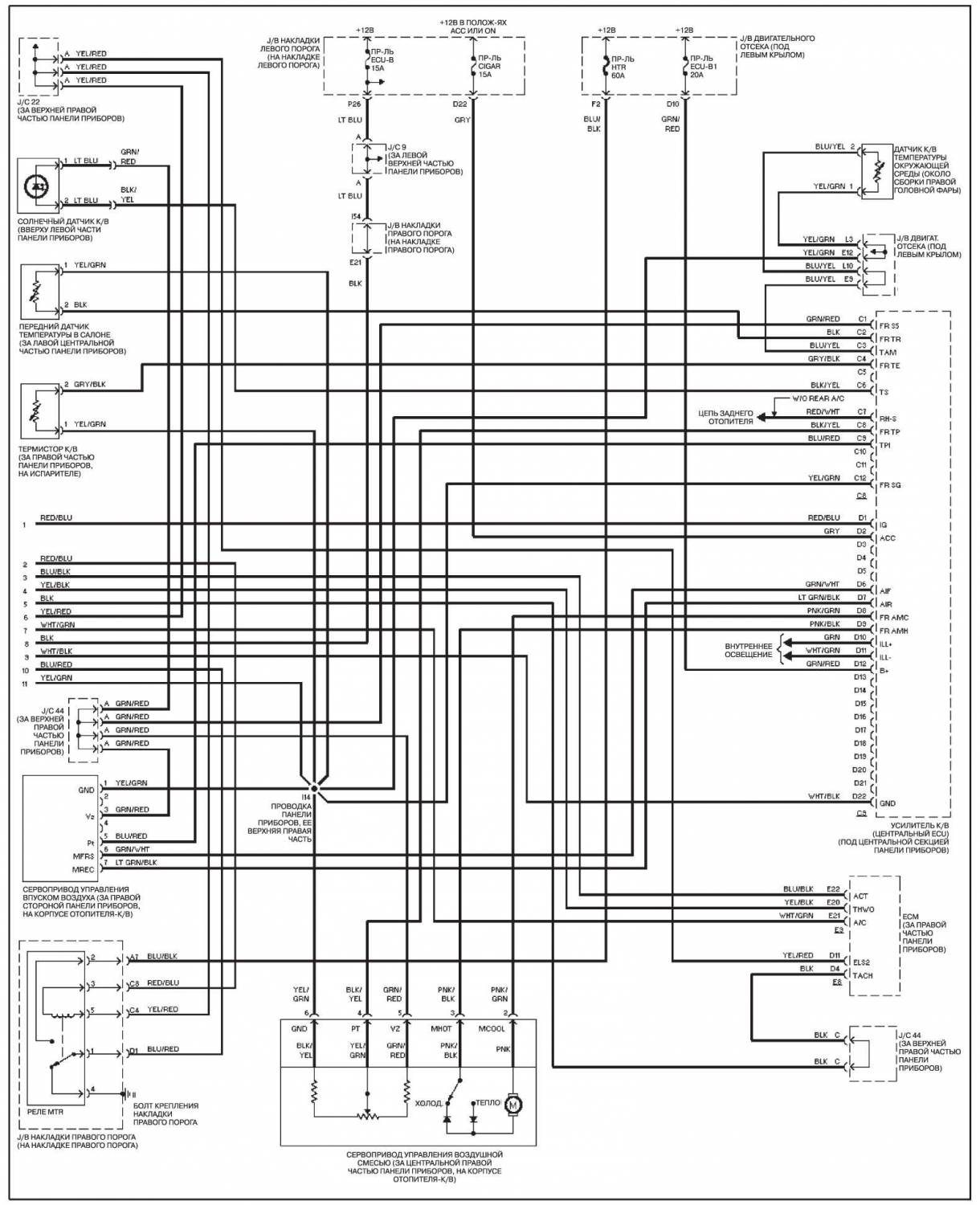

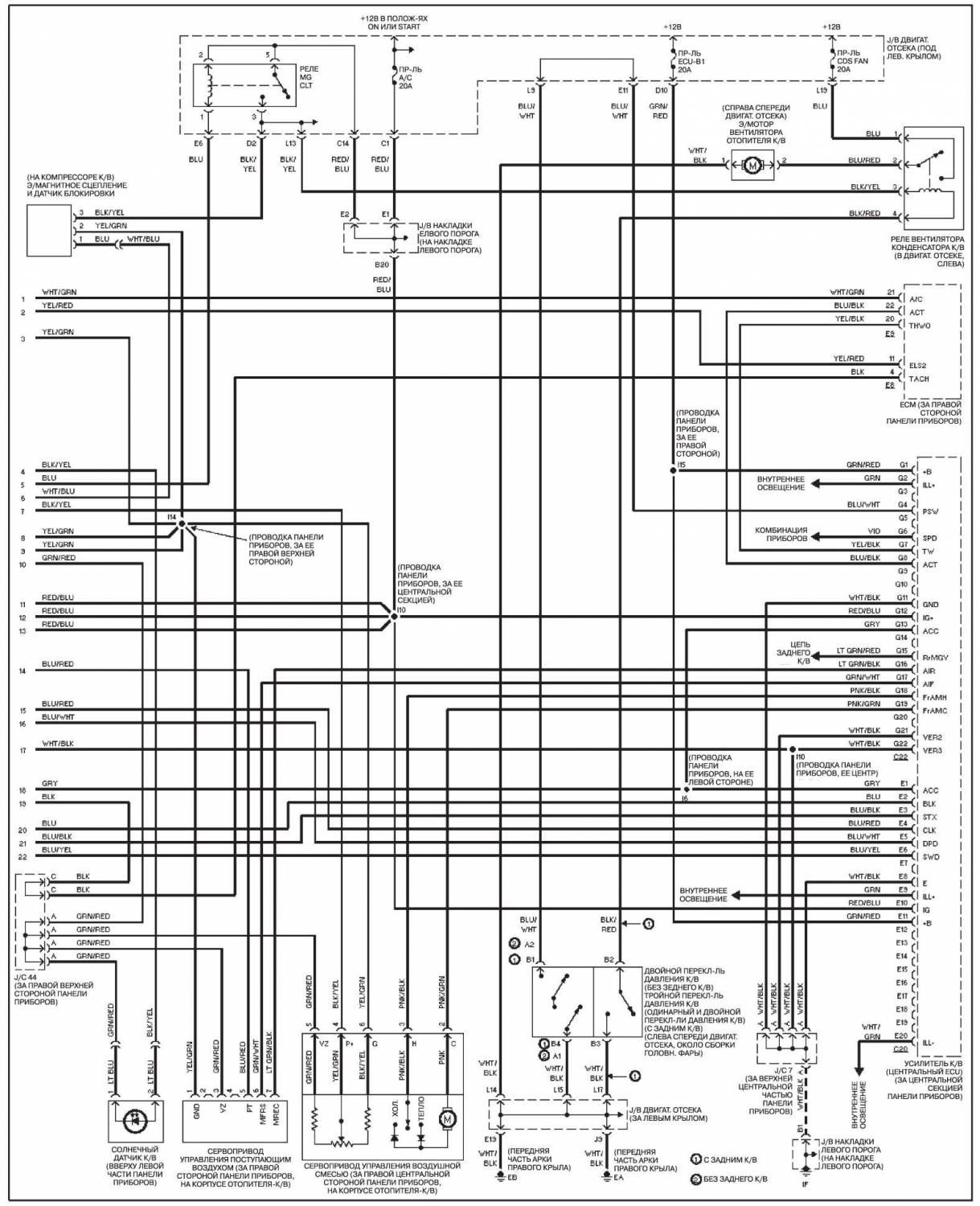

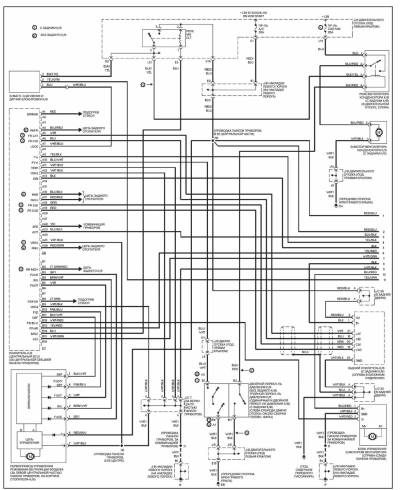

Передний К/В, с системой навигации — электросхема

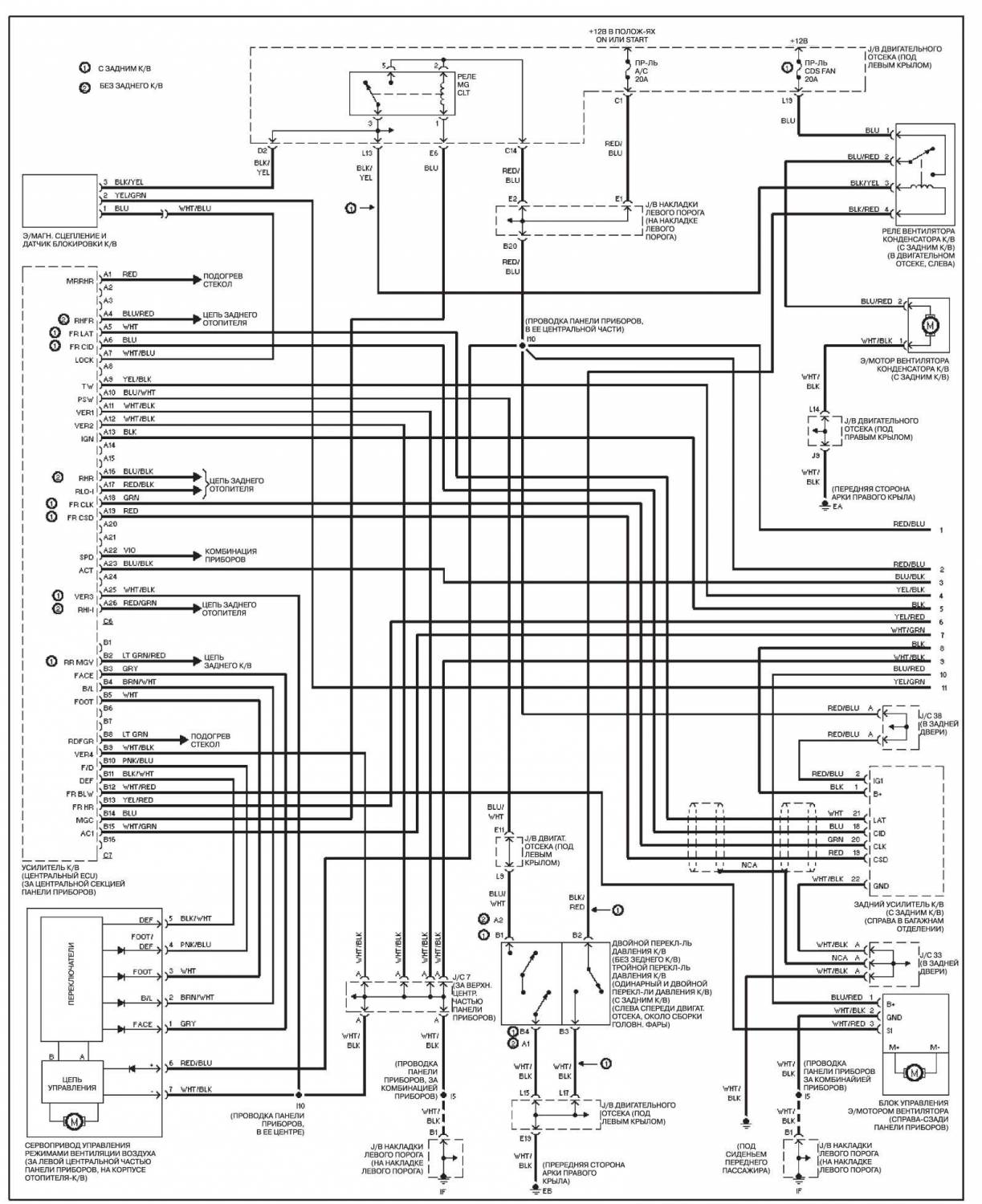

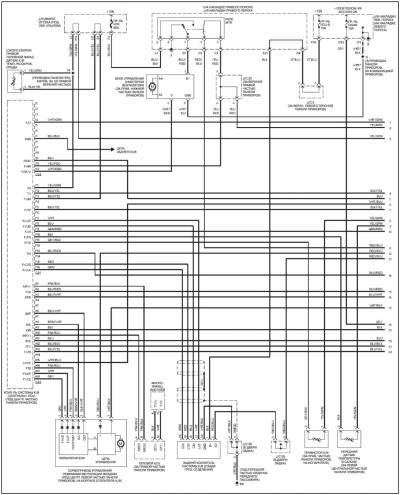

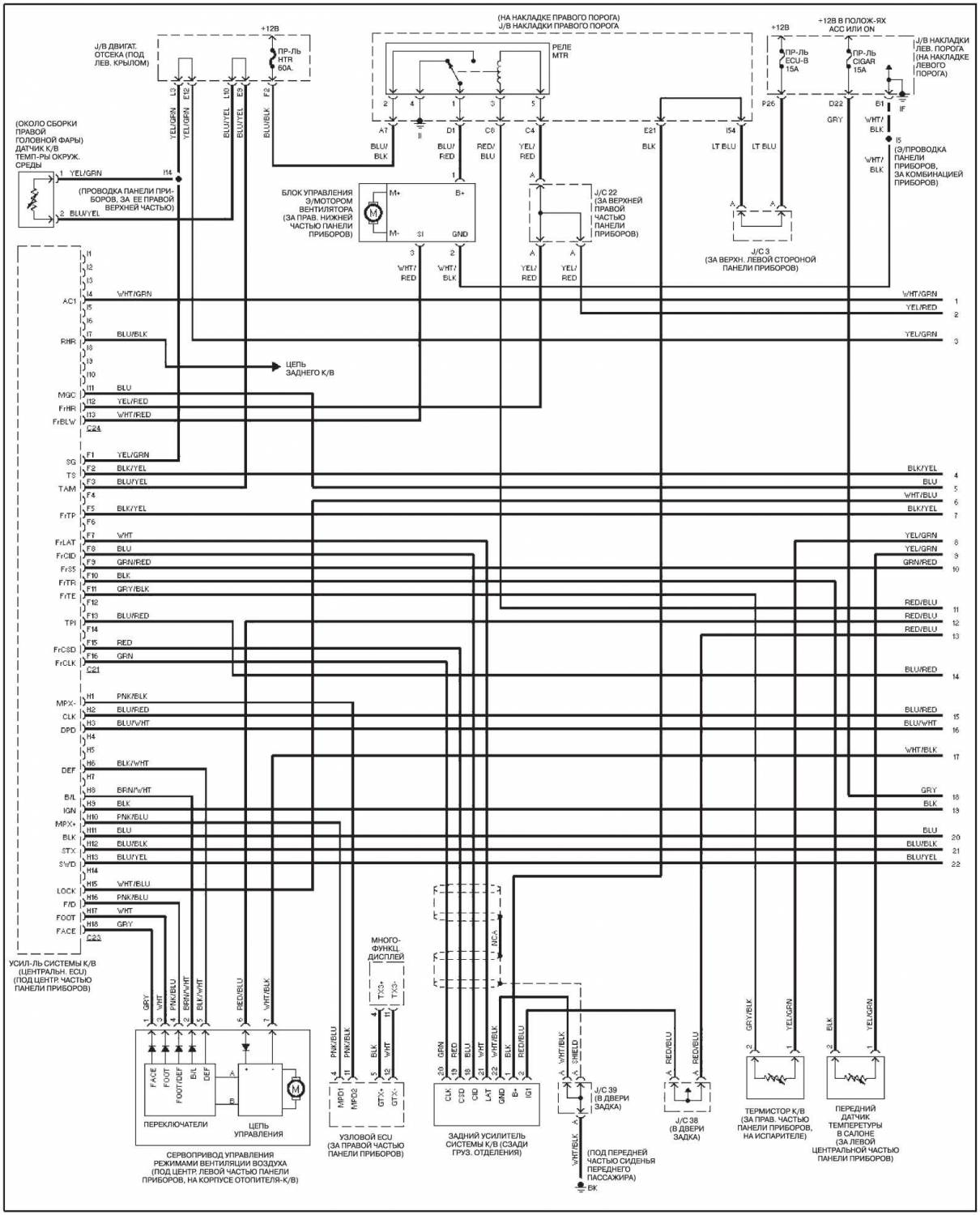

Передний К/В, без системы навигации — электросхема

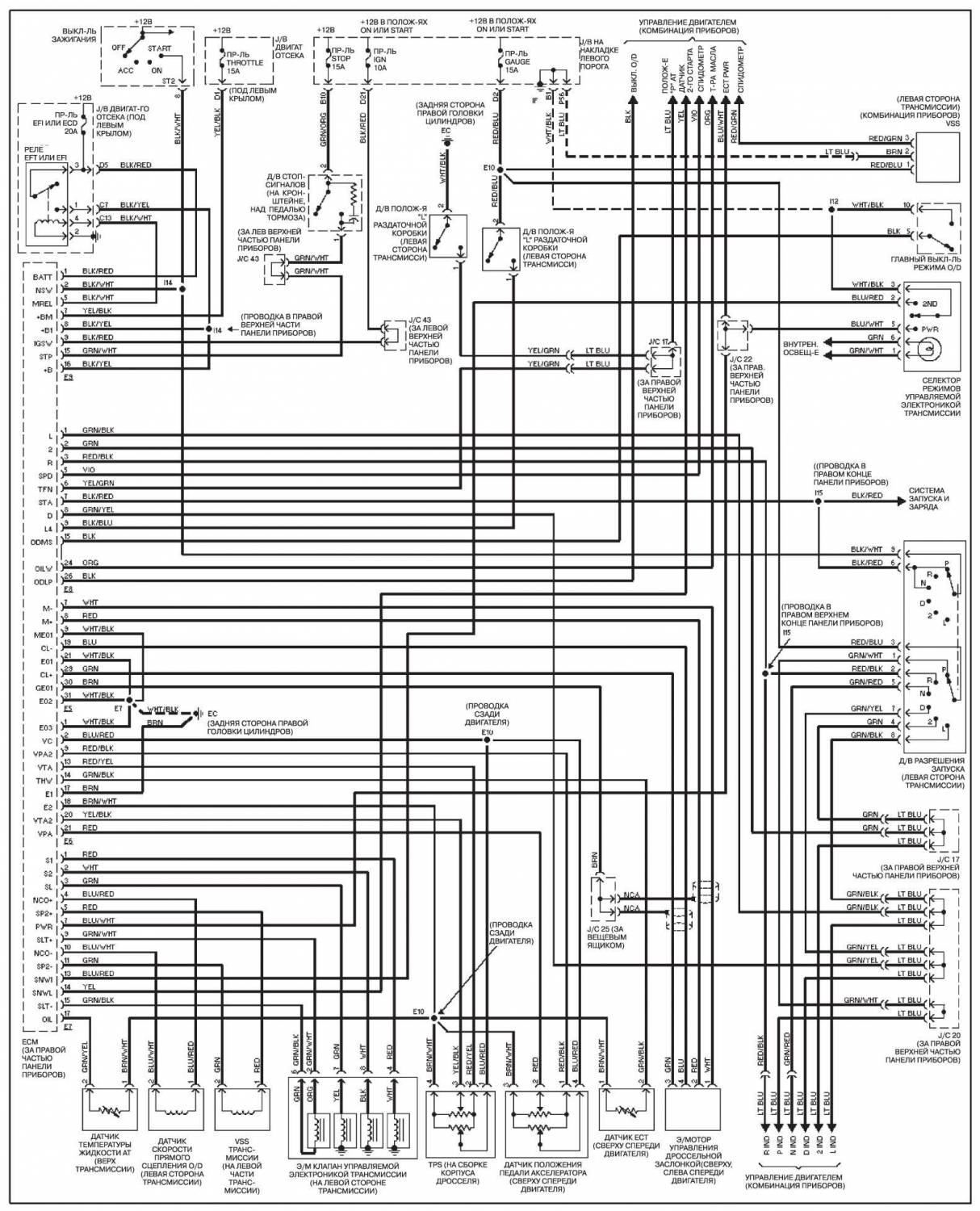

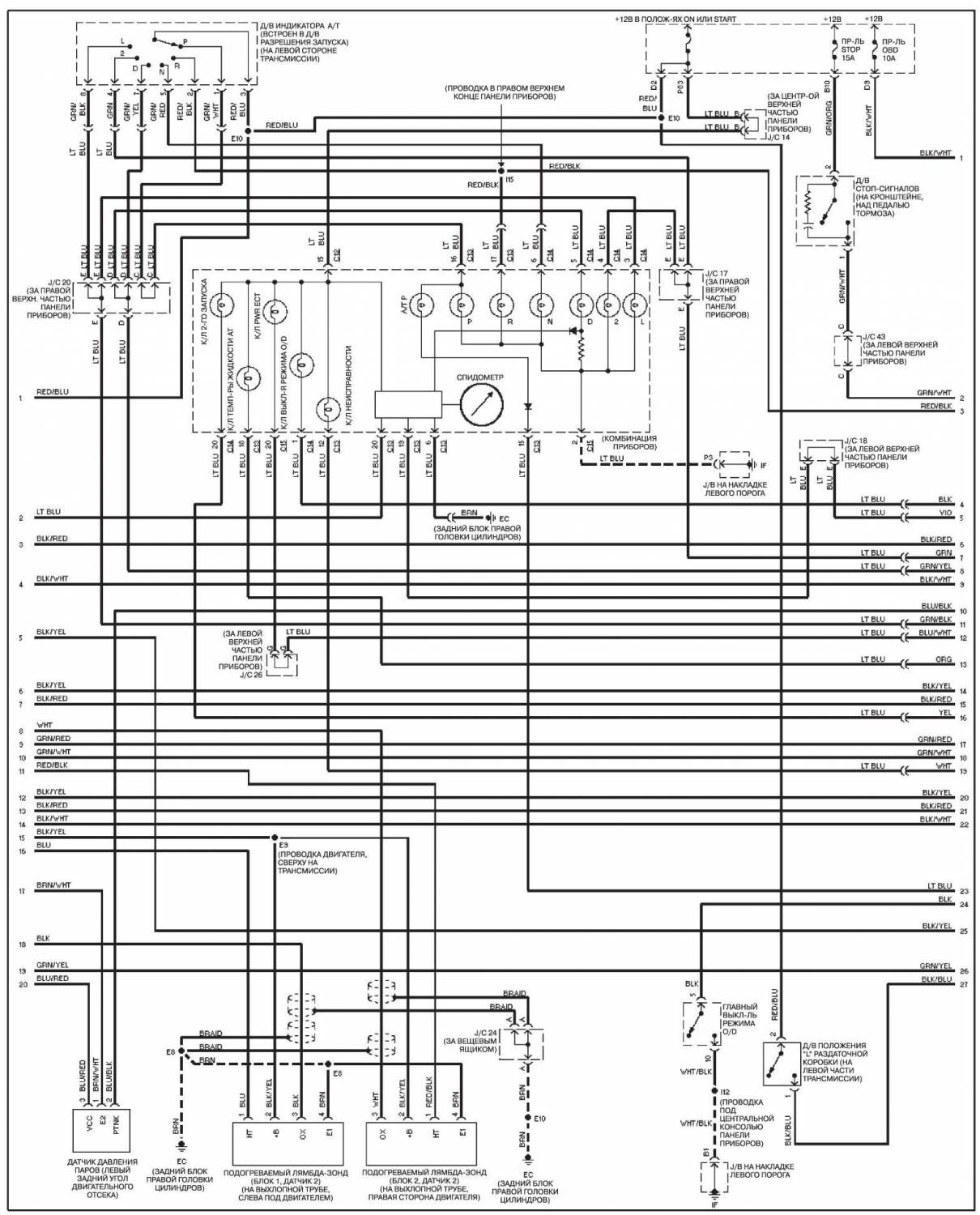

Автоматическая трансмиссия на Toyota Land Cruiser
Частые вопросы: предохранители и реле Тойота Ленд Крузер 100
Где находится блок предохранителей на Тойота Ленд Крузер 100?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота Ленд Крузер 100 — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Тойота Ленд Крузер 100?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота Ленд Крузер 100?
Схема и таблица предохранителей Тойота Ленд Крузер 100 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота Ленд Крузер 100?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота Ленд Крузер 100 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Тойота Ленд Крузер 100?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Тойота Ленд Крузер 100?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Тойота Ленд Крузер 100 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Тойота Ленд Крузер 100 сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
