RU Ниже разместились всевозможные схемы электрооборудования на Skoda Fabia с 2000 по 2006 г.в. Шкода Фабия имеет полностью автоматический электронный климат-контроль, всё что нужно сделать — это выставить нужную температуру. Система сама определяет необходимую температуру воздуха, направление и силу обдува, идет как дополнительный апгрейд. Для женщин, в новой Skoda Fabia, предусмотренно столько отсеков для мелких вещей, что можно забыть, где вы эти вещи оставили. Эти отсеки практически везде: в передней панели, дверных отсеках, где легко умещается полторашка воды, под передними сиденьями, в спинках передних сидений, в центральной консоли и в различных отсеках багажника.

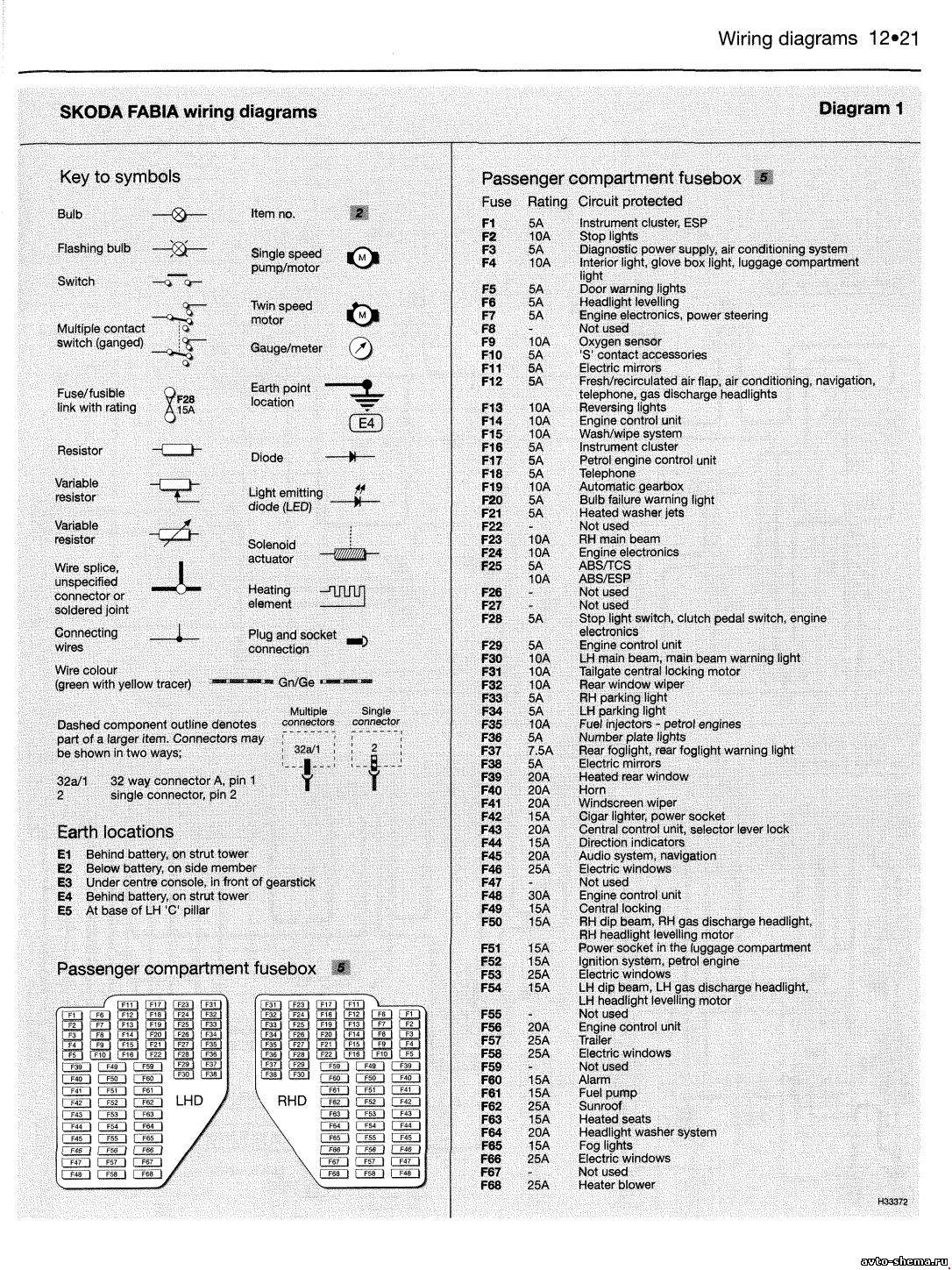

Общие обозначения на схемах электрооборудования

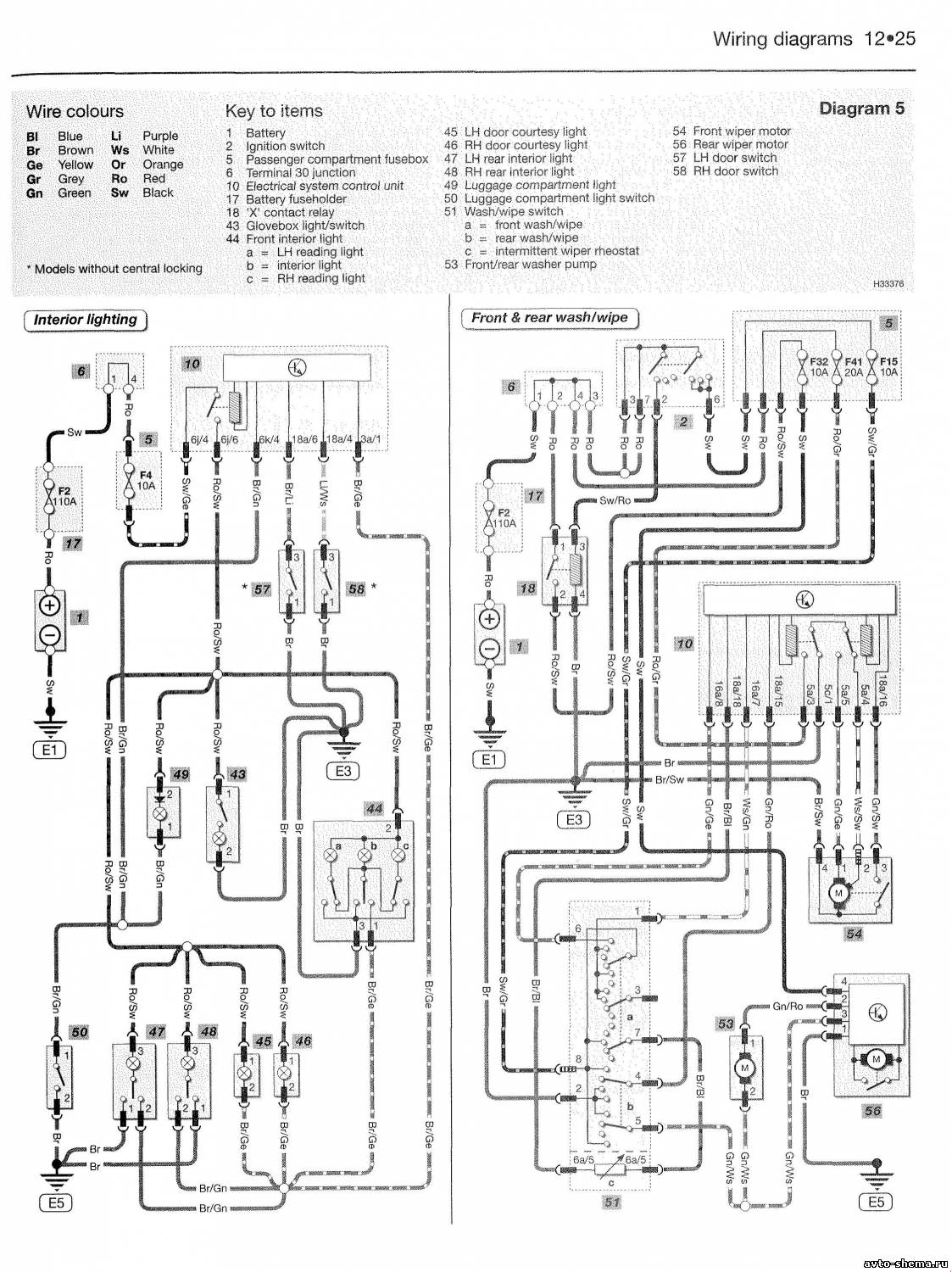

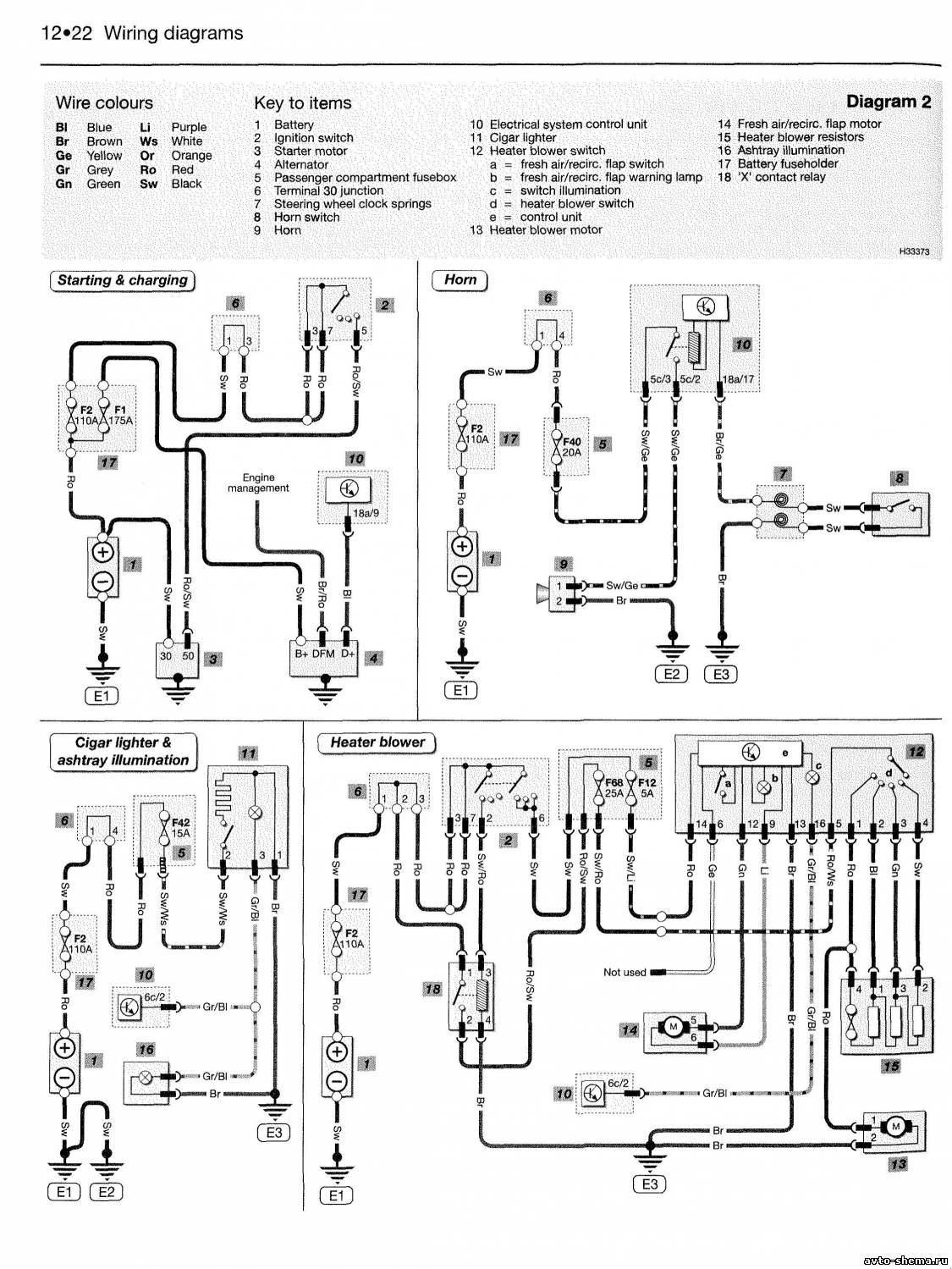

Электросхема зажигания, сигнализации, отопителя и внутреннего освещения

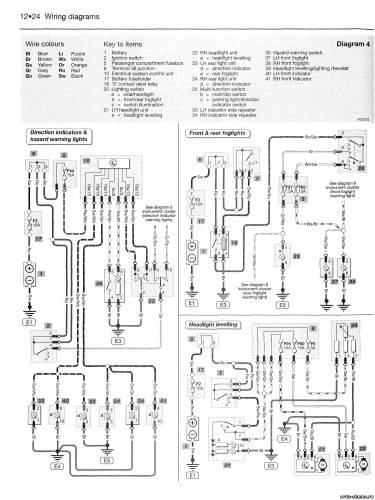

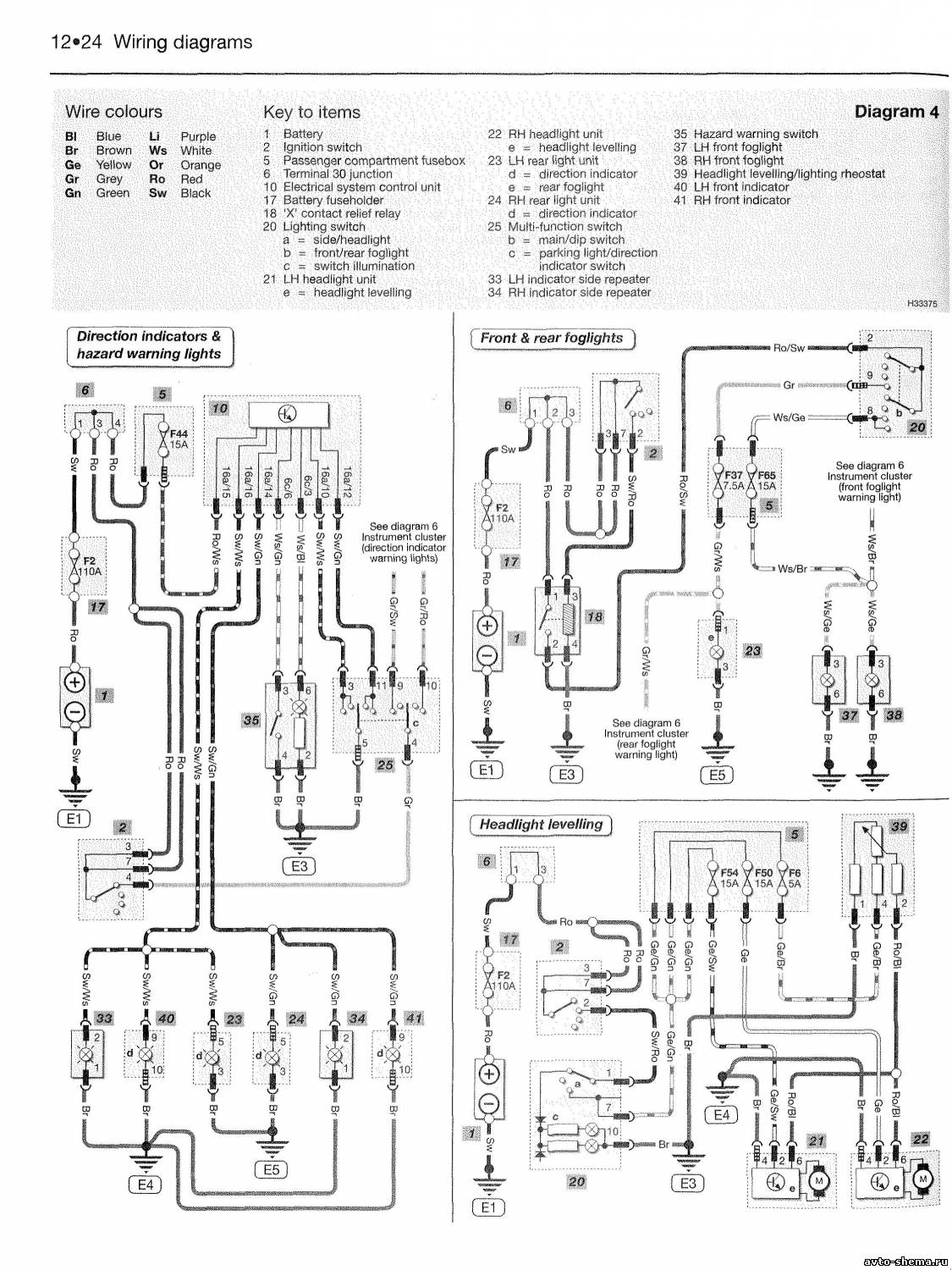

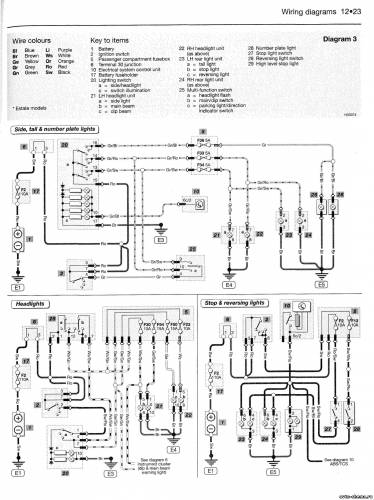

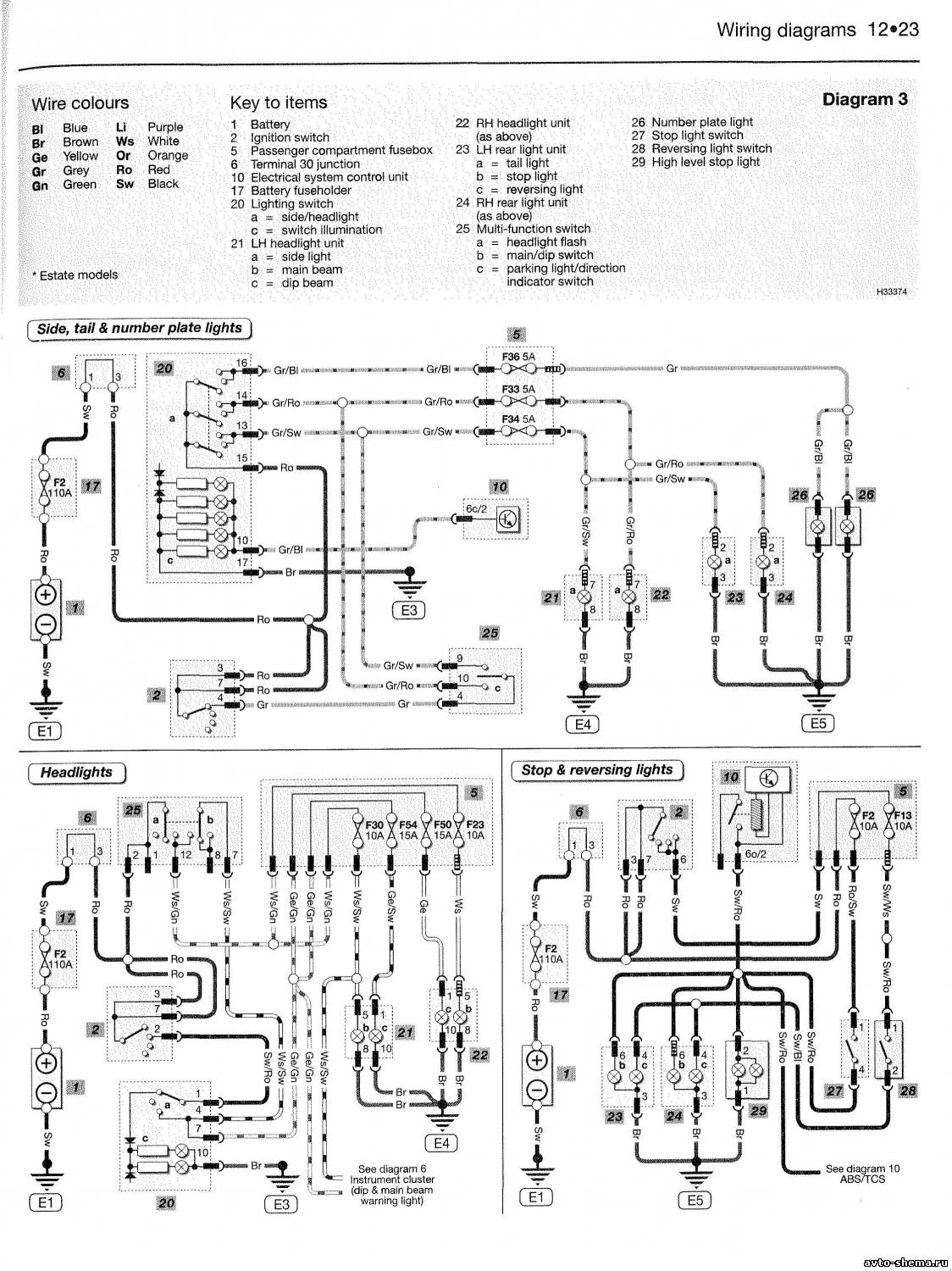

Схема стоп-сигналов, головного освещения
Эл.схема панели приборов, задних фар

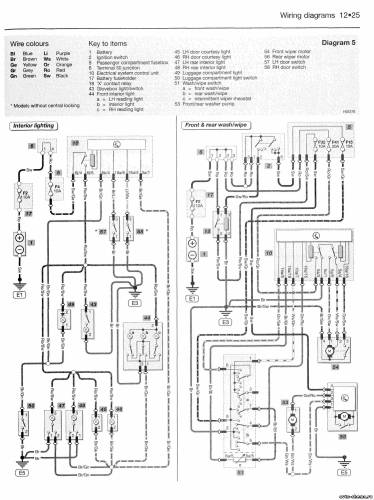

Электросхема передних и задних стеклоочистителей, освещение

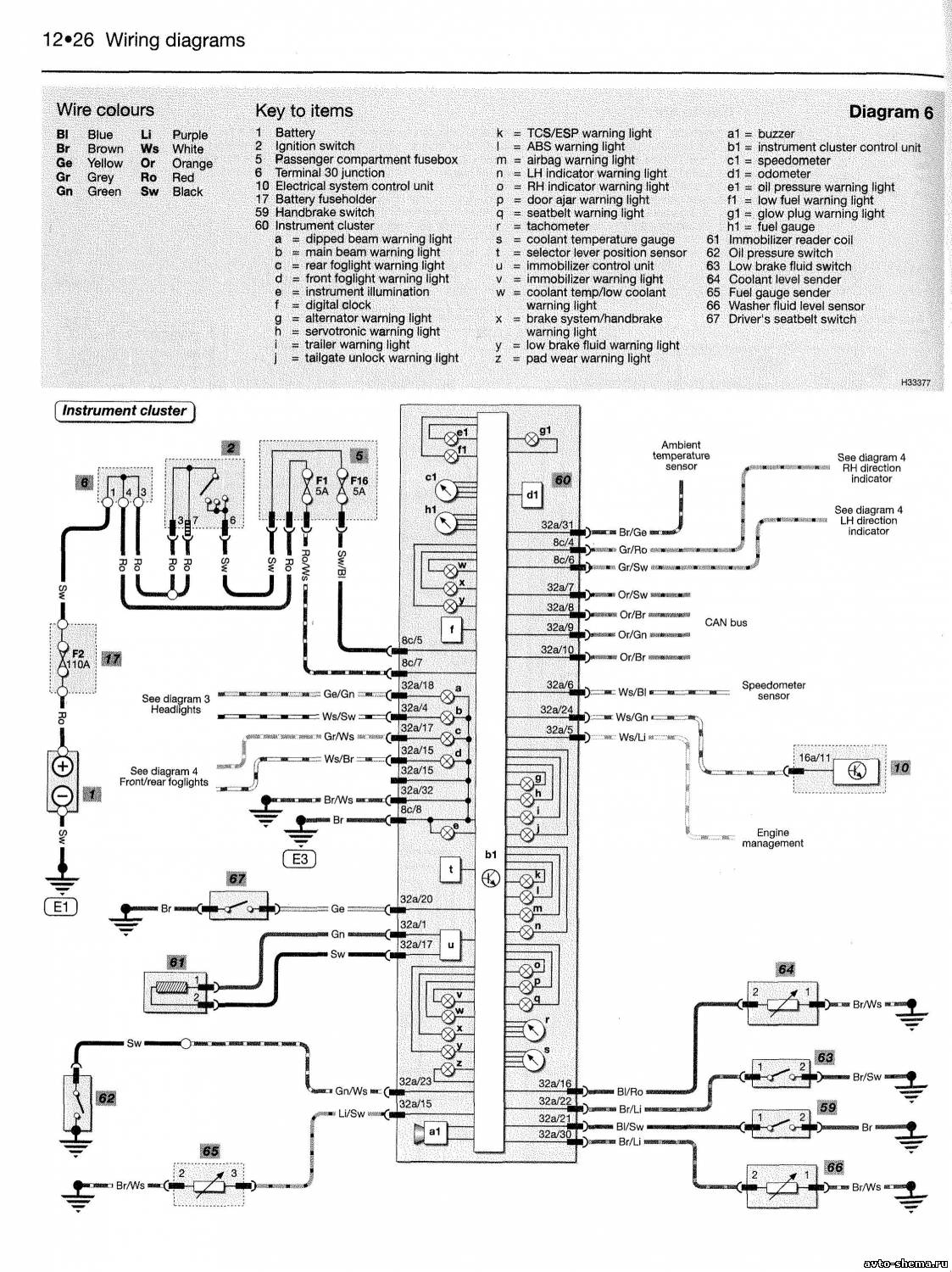

Схема приборного щитка

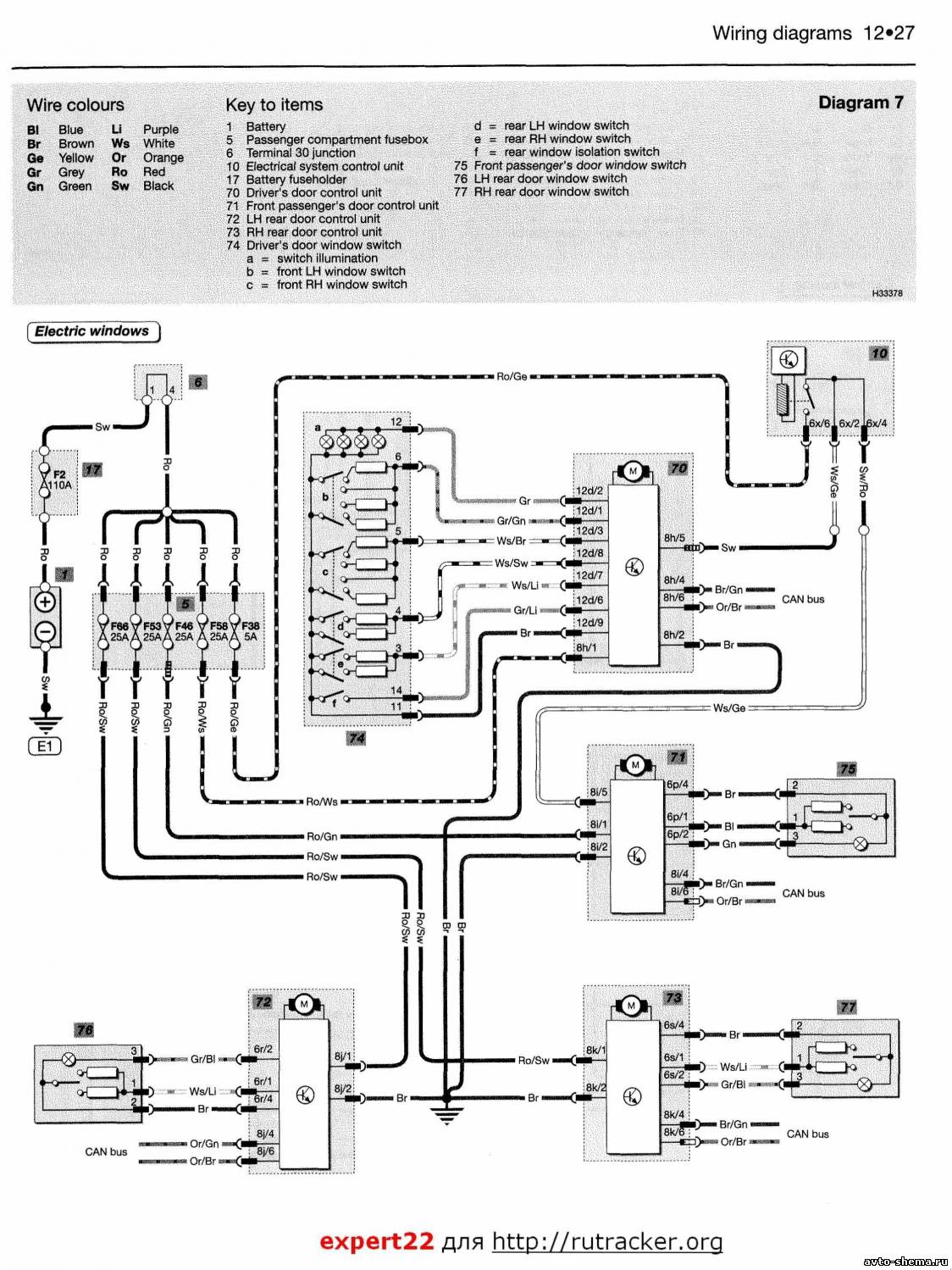

Схема электростеклоподьемников

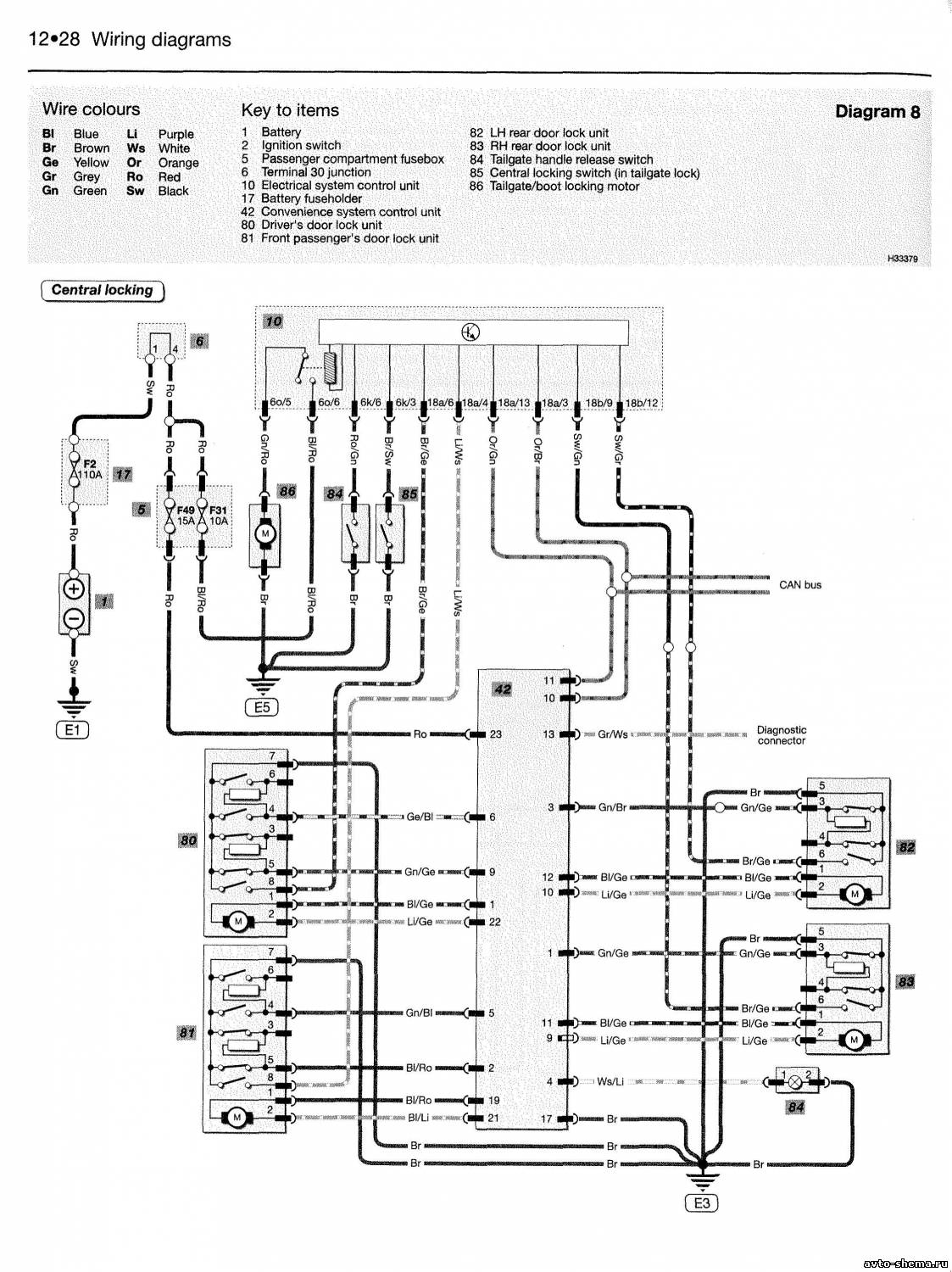

Электросхема центрального замка

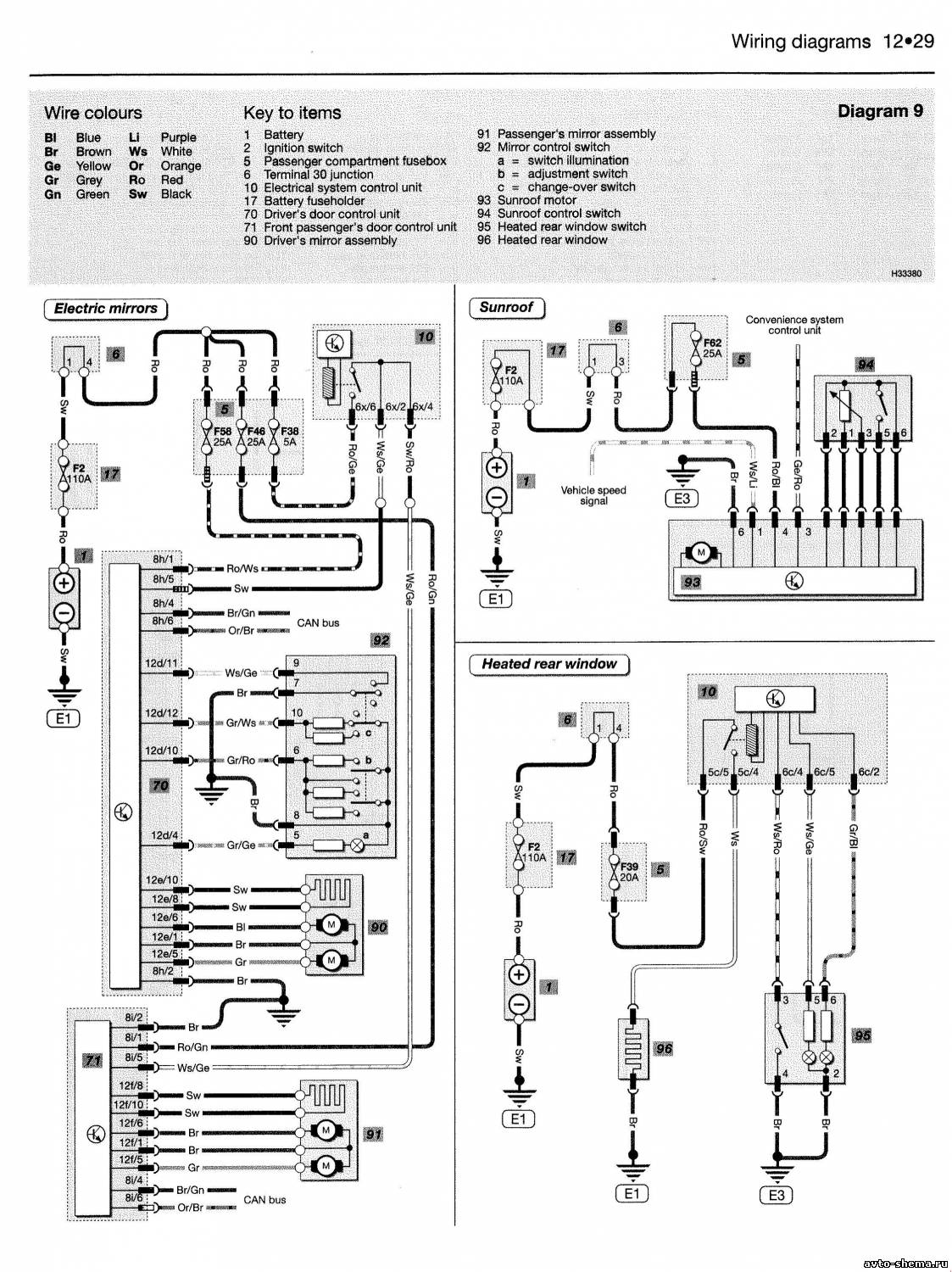

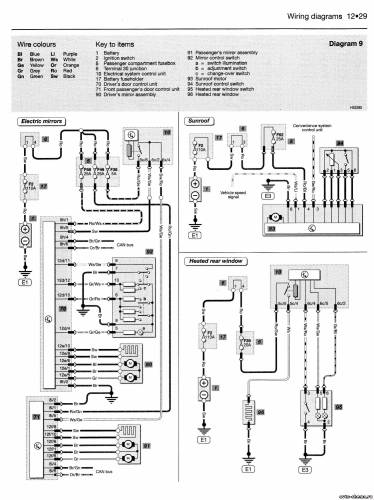

Эл.схема зеркал, привода люка

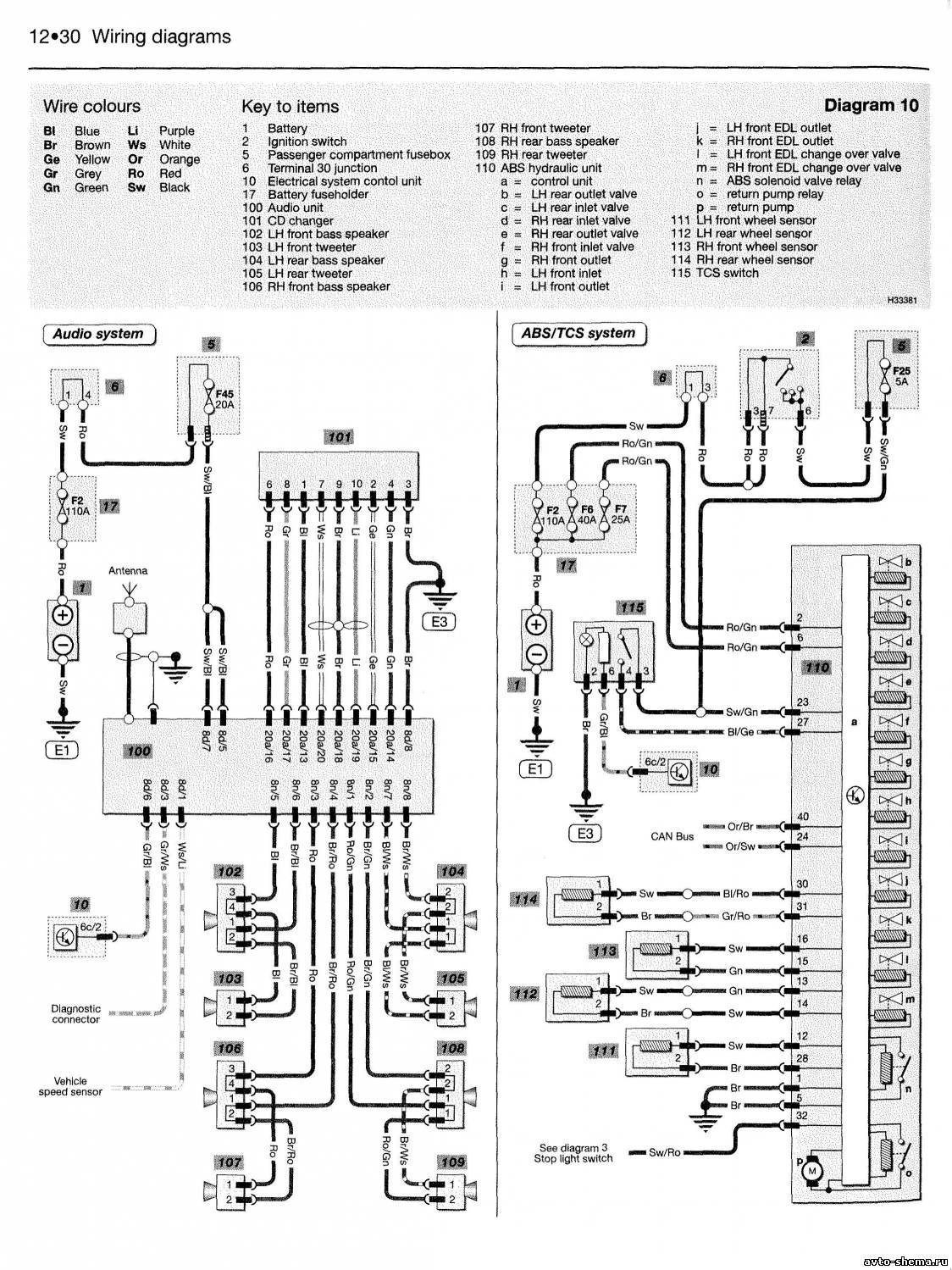

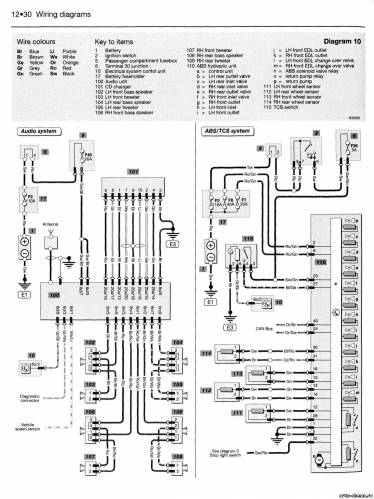

Схема аудиосистемы, ABS и TCS

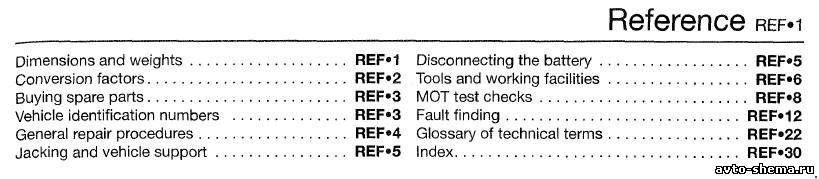

Справка
Частые вопросы: предохранители и реле Шкода Фабия
Где находится блок предохранителей на Шкода Фабия?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Шкода Фабия — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Шкода Фабия?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Шкода Фабия?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Шкода Фабия?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Шкода Фабия?
Схема и таблица предохранителей Шкода Фабия — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Шкода Фабия?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Шкода Фабия и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Шкода Фабия?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Шкода Фабия?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
