Renault Laguna 1 – cutia siguranțelor

Automobilul Renault Laguna 1 generația 1 a fost produs în anii 1994, 1995, 1996, 1997, 1998, 1999, 2000 și 2001, cu caroserii sedan, hatchback, break. Opțiuni motoare: pe benzină și diesel. Vom arăta amplasarea cutiilor de siguranțe Renault Laguna 1 generația 1, vom descrie schemele și funcția acestora.

Cutiile cu siguranțe și relee sub capotă

Siguranțele se află lângă baterie, pe partea stângă.

Schema

Este răsturnată față de fotografie.

Descriere

1. 40А – Motorul electric al dispozitivului de spălare faruri
2. 30А – ABS
3. 30А – ABS
4. 40A – Electroventilatorul sistemului de răcire a motorului stânga
5. 40A – Electroventilatorul sistemului de răcire a motorului dreapta
6. 30А – Sistemul de injecție sau preîncălzirea motorului diesel (70 А)
7. 70А – Releul de comandă a încălzitorului electric al parbrizului
8. 60А – «+» până la contactul de pornire cu sistemul antifurt
9. 60А – Releu după contactul de pornire
10. 60А – «+» al bateriei, habitaclu
11. 60А – Consola centrală
12. 60А – Deconectarea consumatorilor electrici

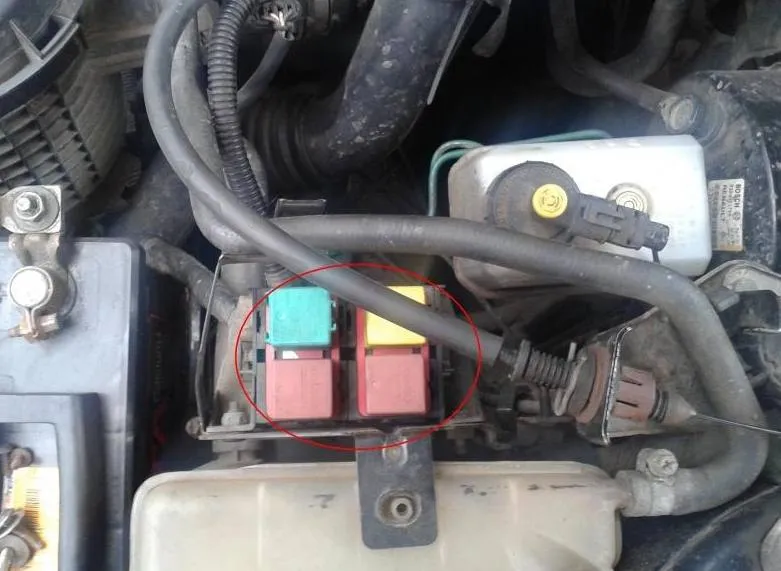

Elementele releelor sunt amplasate separat.

Siguranțe și relee în habitaclu

Această cutie este amplasată în partea stângă inferioară a bordului.

Pe partea interioară a capacului se află inscripționată descrierea actuală a schemei și siguranțele de rezervă.

Schema

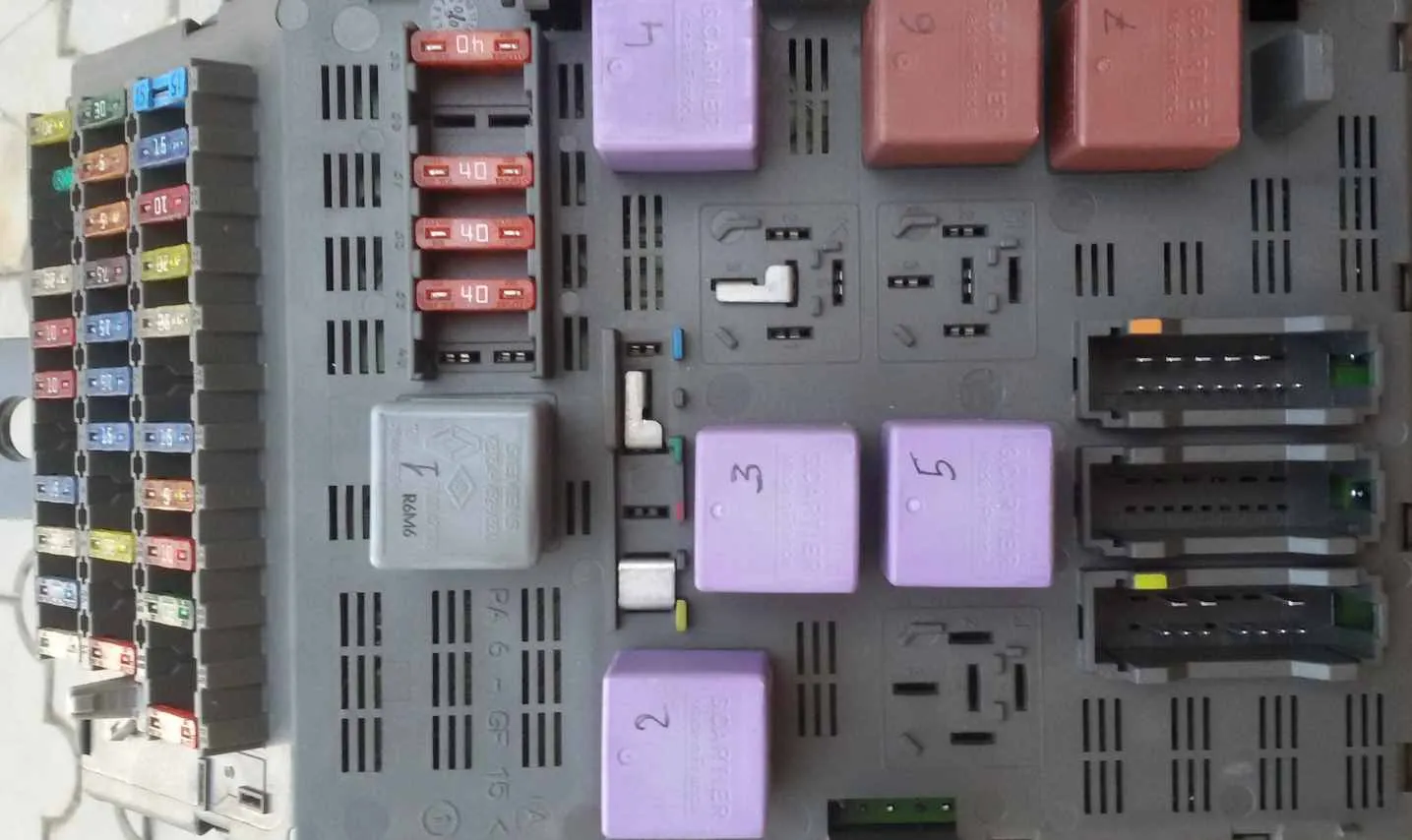

Fotografia completă a cutiei

Fotografie – schemă

Denumire
