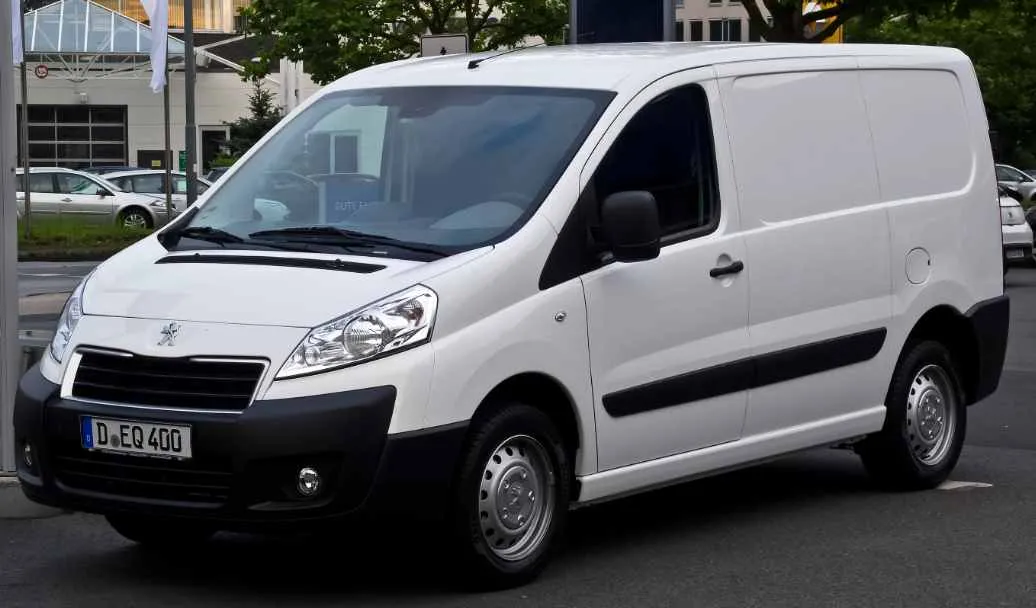

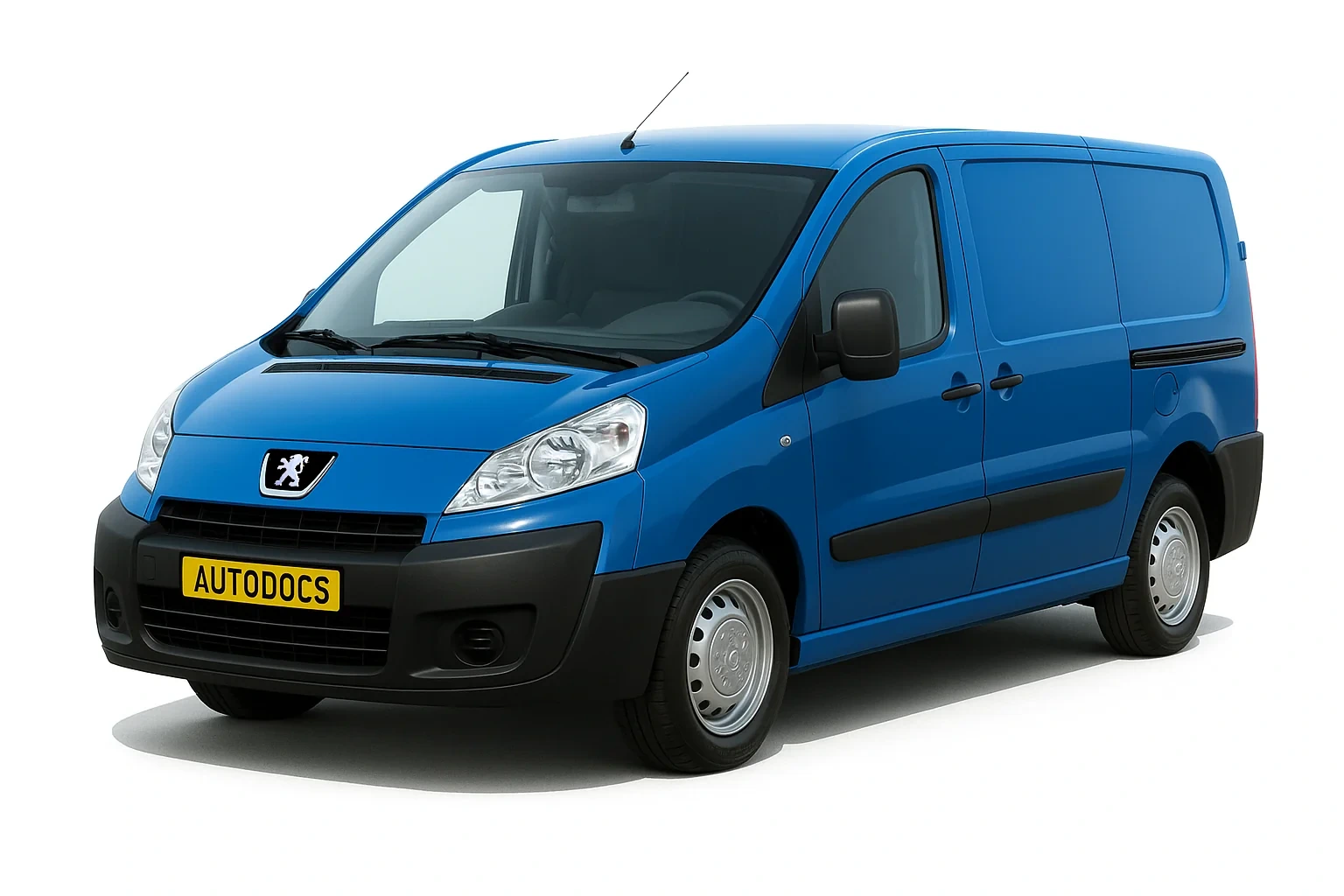

Минивэн Peugeot Expert появился на рынке в 1995 году. За все время производства автомобиль сменил три поколения. Мы предлагаем ознакомится с описанием предохранителей Пежо Эксперт 2 и схемой блоков, а так же отметим предохранитель отвечающий за прикуриватель. Данная информация актуальна для автомобилей 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годов выпуска. Т.к. с 2018 года в производстве находится 3 поколение модели.
Все места расположения блоков с предохранителями отмечены рисунке.

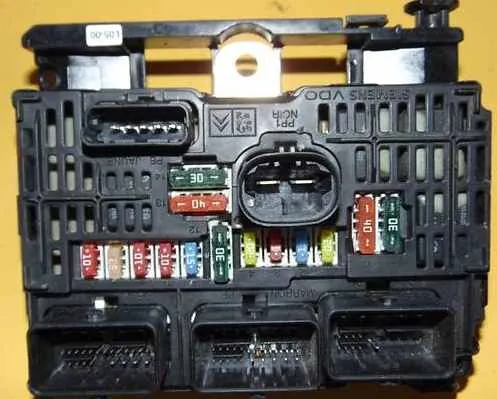

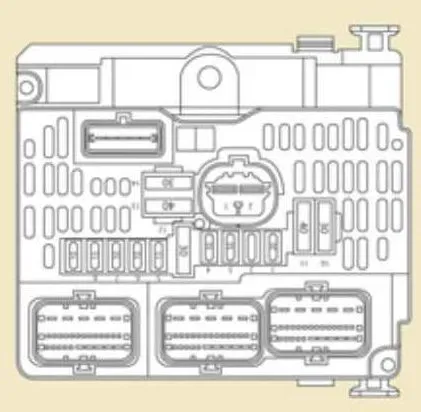

Блок под капотом
Для доступа к данному блоку отодвиньте в сторону кронштейн бачка омывателя.
| № | A | Описание |
|---|---|---|
| 1 | 20 | ЭБУ двигателя, компоненты, системы питания и воздухоподачи, вентилятор системы охлаждения |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Насос омывателя ветрового и заднего стекол |
| 4 | 20 | Насос омывателя фар |
| 5 | 15 | Компоненты системы топливоподачи |
| 6 | 10 | Усилитель рулевого управления, второй датчик тормозной педали |
| 7 | 10 | Усилитель рулевого управления, второй датчик тормозной педали |
| 8 | 10 | Тормозная система (ABS/ ESP) |
| 9 | 20 | Выключатель стартера |
| 10 | 10 | Первый датчик тормозной педали |
| 11 | 30 | Компоненты системы питания и воздухоподачи, компоненты системы снижения токсичности |
| 12 | 40 | Вентиляция кабины |
| 13 | 30 | Очиститель ветрового стекла |
| 14 | 40 | Интеллектуальный коммутационный блок |
| 15 | 30 | Не задействован |
Блок в салоне

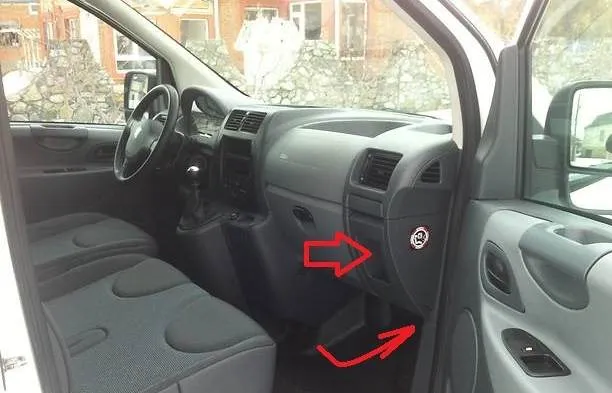

Для доступа к блоку в панели опустите перчаточный ящик и с силой потяните за него.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Очиститель заднего стекла |
| 2 | Свободен | |
| 3 | 5 | ЭБУ подушки безопасности |
| 4 | 10 | Датчик положения рулевого колеса, диагностический разъем, датчик системы ESP, ручное управление микроклиматом, датчик сцепления, корректор фар, насос для подачи присадки в сажевый фильтр |
| 5 | 30 | Электропривод зеркал, двигатель стеклоподъемника передней правой двери |
| 6 | 30 | Питание стеклоподъемников передних дверей |
| 7 | 5 | Плафоны и лампа перчаточного ящика |
| 8 | 20 | Многофункциональный дисплей, сирена охранной сигнализации, автомагнитола, чейнджер компакт-дисков, радиотелефон, коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной |
| 9 | 10 | Розетка в грузовом отсеке |
| 10 | 30 | Регулятор высоты задней подвески, блок подрулевых переключателей, комбинация приборов |
| 11 | 15 | Диагностический разъем, замок зажигания |
| 12 | 15 | Беспроводная гарнитура “свободные руки”, ЭБУ подушки безопасности, ЭБУ системы помощи при парковке |
| 13 | 5 | ЭБУ двигателя, коммутационный блок прицепа |
| 14 | 15 | Датчик дождя, вентиляция салона, климат-контроль, комбинация приборов |
| 15 | 30 | Запирание/отпирание/суперблокировка дверей |
| 16 | Свободен | |
| 17 | 40 | Обогреватель заднего стекла, обогреватели зеркал |
| 18 | 10 | Обогреватели зеркал |
Если не работает прикуриватель, проверьте предохранители в данном блоке и в частности номер 9.
Блок рядом с аккумуляторной батареей
Для доступа просто снимите крышку отсека с аккумулятором.
| № | A | Защищаемая цепь |
|---|---|---|
| 1 | 30 | Обогреватели сидений |
| 2 | 20 | Розетка 12 В в третьем ряду сидений (микроавтобус) или не задействован (фургон) |
| 3 | 40 | Коммутационный блок прицепа (дополнительное оборудование), ЭБУ для модификации платформы с кабиной |
| 4 | Не задействован | |
| 36 | 15 | Замки распашных дверей |
| 37 | 10 | Замки распашных дверей |
| 38 | 20 | Стеклоочиститель задних распашных дверей |
| 39 | Вентиляция салона (микроавтобус) или не задействован (фургон) | |
| 40 | 5 | Складывающиеся зеркала |
Дополнительный блок
Он устанавливается для защиты электрических цепей прицепа, а также для подсоединения жгутов электропроводки на моделях с модифицированным кузовом и платформах с кабиной. Блок размещен с правой стороны за грузовой перегородкой. Количество элементов может отличатся в зависимости от конструктивных особенностей.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Свободен |
| 2 | 15 | Реле замка зажигания и опционного генератора |
| 3 | 15 | Питание 12 В электрической цепи прицепа |
| 4 | 15 | Цепь под напряжением для использования при модификациях |
| 5 | 10 | Фонари аварийной сигнализации |
