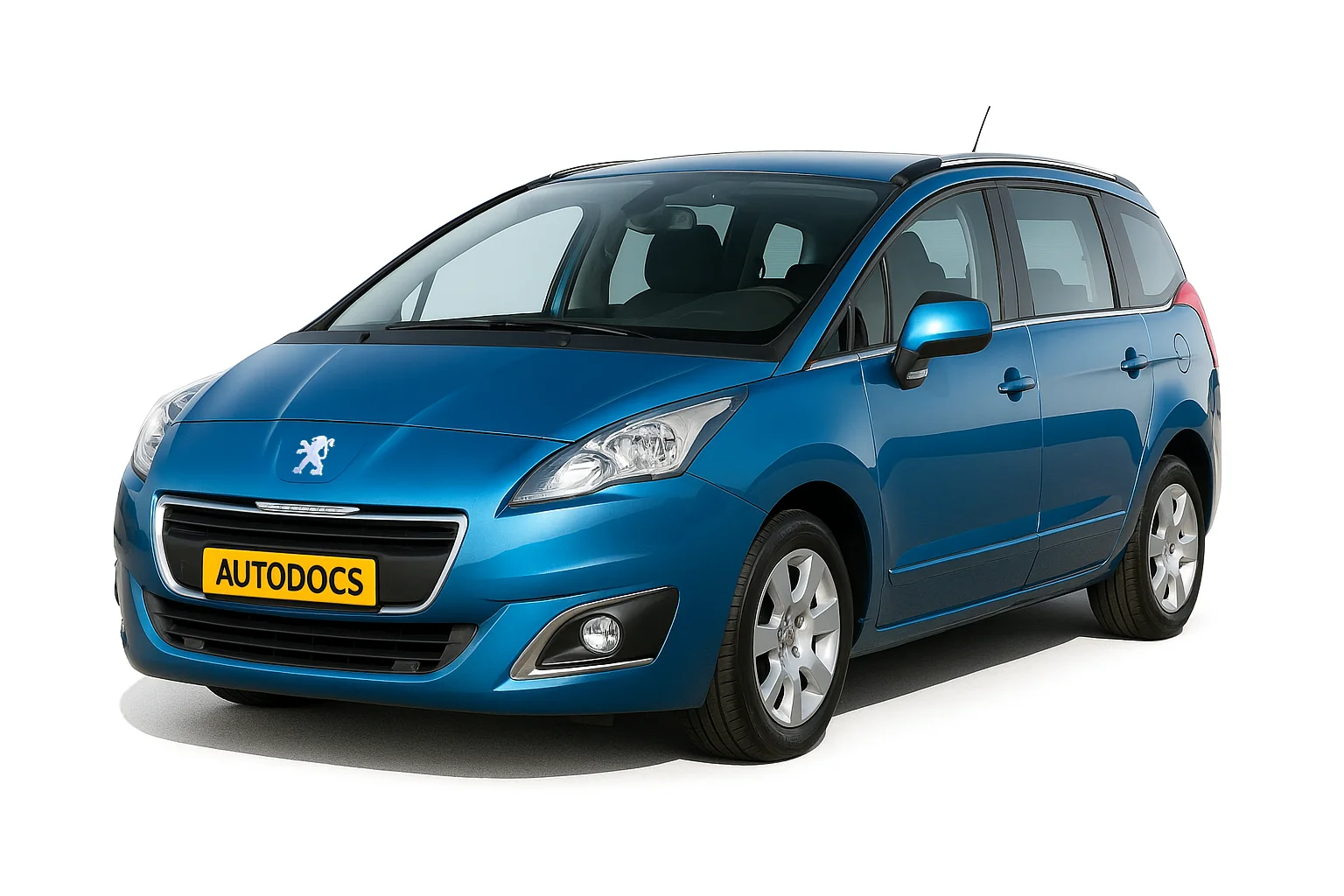

Peugeot 5008 один із перших компактвенів від компанії пежо з кузовам універсал. Випускався в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 і до теперішнього часу. Ми пропонуємо ознайомиться з описом схем блоків запобіжників пежо 5008 і їх призначенням. Окремо виділимо запобіжник, що відповідає за прикурювач.
Зміст
Блоки із запобіжниками під капотом
У моторному відсіку є 2 блоки з запобіжниками.
Основний блок
Вона розташована з боку від акумуляторної батареї.
| № | А | Призначення |
|---|---|---|
| 1 | 20 | Живлення ЕБУ двигуна, електромагнітні клапани ПНВТ і системи рециркуляції відпрацьованих газів EGR (на двигуні 2 л HDI), форсунки (на двигуні 2 л HDI) |
| 2 | 15 | Звуковий сигнал |
| 3 | 10 | Омивач переднього і заднього скла |
| 4 | 10 | Денні ходові вогні |
| 5 | 15 | Електромагнітні клапани розвантаження адсорбера, електричний редукційний клапан системи турбонаддуву (на двигуні 1,6 л ТНВ), підігрівач масляних парів (1,6 л ТНВ), підігрівач дизпалива (1,6 л HDI) |
| 6 | 10 | Діагностичний роз'єм, адаптивні фари, насос для подачі присадки в сажовий фільтр (на дизелі), датчик інтервалу Distance Alert, датчик рівня охолоджувальної рідини в двигуні, електропривод дзеркал |
| 7 | 10 | ЕБУ підсилювача рульового керування, автоматична коробка передач, привід регулятора адаптивних фар |
| 8 | 20 | Вимикач стартера |
| 9 | 10 | Контактори педалей зчеплення і гальма |
| 10 | 30 | Компоненти системи електронного керування двигуном (на бензиновому: котушки запалювання, електромагнітні клапани, датчики кисню, форсунки, елементи системи підігріву, паливний насос, електронний термостат; на дизельному: електромагнітні клапани, елементи системи підігріву) |
| 11 | 40 | Електровентилятор системи кондиціонування |
| 12 | 30 | Мала/ велика швидкість роботи очищувача вітрового скла |
| 13 | 40 | Живлення інтелектуального комутаційного блоку (+ від замка запалювання) |
| 14 | 30 | Електромагнітний клапан тиску турбонаддуву |
| 15 | 10 | Права фара дальнього світла |
| 16 | 10 | Ліва фара дальнього світла |
| 17 | 15 | Ліва фара ближнього світла |
| 18 | 15 | Права фара ближнього світла |
| 19* | 15 | Підігрівач масляних парів (1,6 л VTI), електромагнітний клапан регулятора тиску турбонаддуву (на дизелі), датчик рівня охолоджувальної рідини (на дизелі) |
| 20 | 10 | Електронний термостат, електромагнітні клапани системи регулювання подачі палива, електромагнітний клапан системи регулювання тиску турбонаддуву (дизель), датчик рівня охолоджувальної рідини (дизель) |
| 21 | 5 | Живлення реле вентилятора системи охолодження двигуна, вимикач реле системи Valvetronic (1,6 л VTI), охолодження турбонаддуву (1,6 л ТНР), датчик витрати повітря (1,6 л HDI) |
Запобіжники в кришці акумулятора
Цей блок містить крім звичайних запобіжників, плавкі вставки високих номіналів.
| № | А | Опис |
|---|---|---|
| F1 | Вільний | |
| F2 | 5 | Двофункціональний контактор гальмівної системи |
| F3 | 5 | ЕБУ системи заряду АКБ |
| F4 | 25 | Електромагнітні клапани системи ABS/ESP |
| F5 | 5 | ЕБУ системи ABS/ESP |
| F6 | 15 | ЕБУ автоматичної коробки передач і секвентальної коробки передач |
| F7* | 80 | Електронасос підсилювача рульового керування |
| F8* | 60 | Вентилятор системи охолодження двигуна |
| F9* | 80 / 30 | ЕБУ системи передпідігріву (на дизелі), електропривод системи "Valvetronic" (1,6 л THP) |
| F10* | 40 | Електронасос системи ABS/ESP |
| F11* | 100 | Комутаційний блок системи захисту |
| F12* | 30 | Електронасос секвентальної коробки передач |
Окремо знаходяться запобіжники великих номіналів
| № | А | Опис |
|---|---|---|
| MF1* | – | Вільний |
| MF2* | 30 | ЕБУ електроланцюга причепа |
| MF3* | 50 | Блок запобіжників у салоні |
| MF4* | 80 | Інтелектуальний комутаційний блок |
| MF5* | 80 | Інтелектуальний комутаційний блок |
| MF6* | 30 | Електричне стоянкове гальмо |
| MF7* | 30 | Підігрів передніх сидінь |
| MF8* | 20 | Омивач фар |
Запобіжники в салоні пежо 5008
Він розташований у панелі приладів з лівого боку.
Як дістатися до нього, дивись у відео.
| № | А | Опис |
|---|---|---|
| 1 | 15 | Очищувач заднього скла |
| 2 | — | Вільний |
| 3 | 5 | ЕБУ подушок безпеки |
| 4 | 10 | Внутрішньосалонне світлочутливе дзеркало заднього виду, кондиціонер повітря, комутаційний блок системи захисту, задні мультимедійні пристрої |
| 5 | 30 | Передні імпульсні склопідйомники |
| 6 | 30 | Задні імпульсні склопідйомники |
| 7 | 5 | Передній і задній плафони, плафони індивідуального освітлення, задні спотплафони, підсвітка дзеркал на протисонячних козирках, підсвітка бардачка, підсвітка центрального підлокітника, ланцюг реле 12 В багажного відділення |
| 8 | 20 | Автомагнітола, радіотелефон, CD-чейнджер, багатофункціональний дисплей, система контролю тиску повітря в шинах, сирена охоронної сигналізації, ЕБУ охоронної сигналізації, ЕБУ телематики |
| 9 | 30 | Розетка 12 В передня, прикурювач, розетка 12 В задня |
| 10 | 15 | Підрульові перемикачі |
| 11 | 15 | Ланцюг малого струму замка запалювання |
| 12 | 15 | Датчик причепа, датчик дощу/освітленості, живлення запобіжників F32, F34, F35 |
| 13 | 5 | ЕБУ двигуна, ЕБУ подушок безпеки |
| 14 | 15 | Панель приладів, дисплей панелі приладів, живлення запобіжника F33 |
| 15 | 30 | Замикання замків і суперблокування |
| 17 | 40 | Обігрів заднього скла, живлення запобіжника F30 |
| SH | — | Шунт PARC |
| 29 | — | Вільний |
| 30 | 5 | Підігрів зовнішніх дзеркал |
| 31 | 30 | Розетка 12 В для багажника |
| 32 | 5 | Важіль секвентальної коробки передач |
| 33 | 10 | Панель огляду "з піднятою головою", система гучного зв'язку, кондиціонер повітря |
| 34 | 5 | Контрольні лампи ременів безпеки |
| 35 | 10 | Система допомоги під час паркування, підсилювач Hi-Fi |
| 36 | 10 | Процесор ЕБУ причепа, панель на дверях водія |
| 37 | 20 | Підсилювач Hi-Fi |
| 38 | 30 | Електричні регулювання сидіння водія |
| 39 | 20 | Шторка панорамного даху |
| 40 | — | Вільний |
За передній і задній прикурювач відповідає запобіжник номер 9 на 30 А.
