peugeot traveller

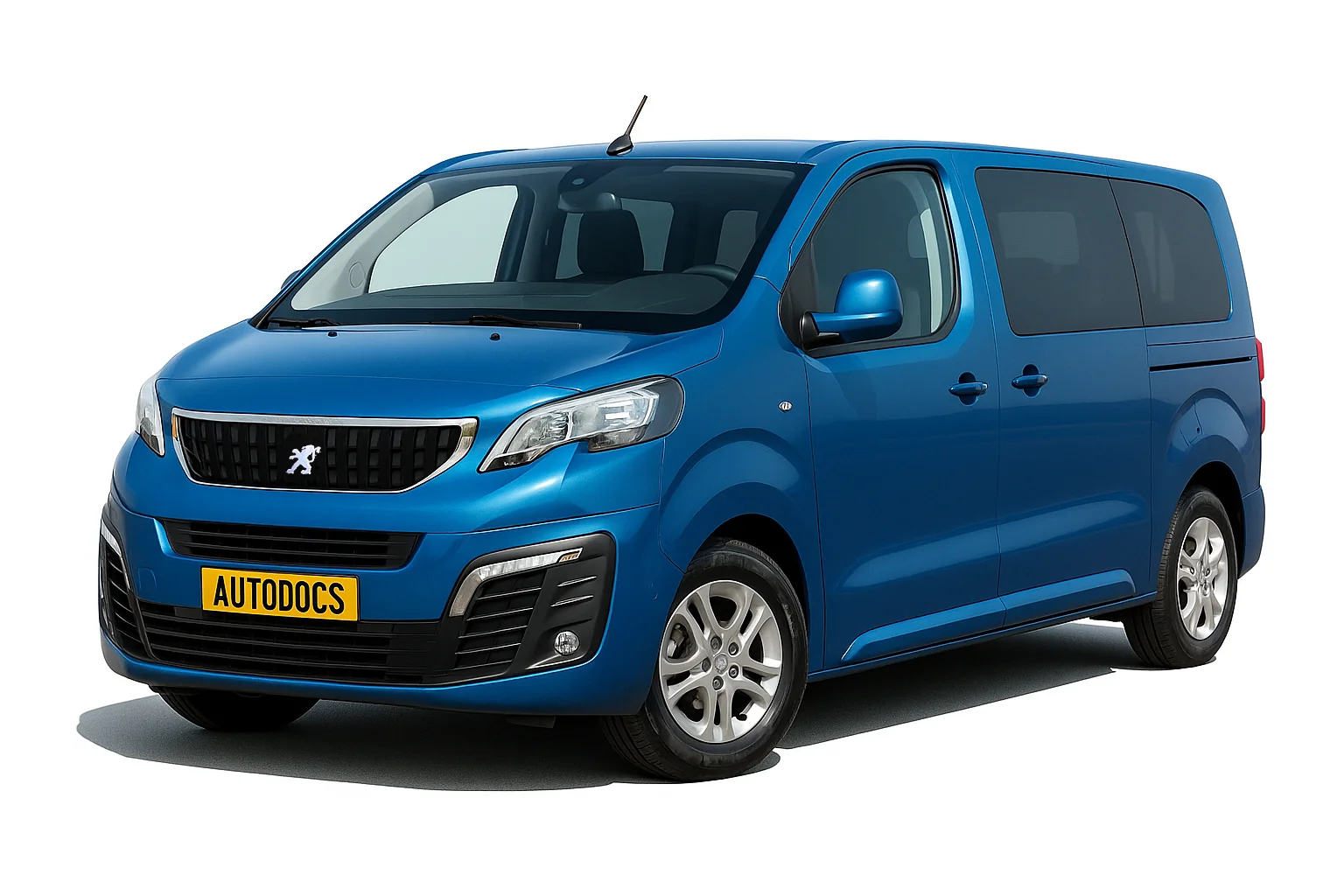

Peugeot Traveller дебютировал в 2016 году. В статье собраны схемы предохранителей и реле, описание блоков и их расположения в моторном отсеке и салоне автомобиля. Здесь приведены назначения предохранителей, включая элементы цепей прикуривателя и розеток. Сверяйте обозначения и номиналы с комплектацией своего автомобиля: оснащение и назначение отдельных цепей могут различаться в зависимости от версии.

Реклама

Блок с предохранителями в моторном отсеке

Под капотом он находится возле аккумуляторной батареи. Крышка держится на фиксаторах обозначенных – А.

Расположение блока — Peugeot Traveller

№ A Располагаемые предохранители
F12 5 Жиклеры с подогревом.
F14 25 Насос переднего и заднего стеклоочистителей.
F15 5 Фронтальный радар-детектор системы автоматического торможения. Электро усилитель рулевого управления.
F17 10 Интеллектуальный коммутационный блок.
F19 30 Мотор очистителя ветрового стекла.
F20 15 Насос переднего и заднего стеклоомывателей.
F21 20 Насос омывателя фар.
F22 15 Звуковой сигнал.
F23 15 Правая фара дальнего света.
F24 15 Левая фара дальнего света.
Реклама

Предохранители в салоне автомобиля

Находится под панелью приборов. Получить доступ к нему можно потянув за верхний край защитной крышки с левой стороны, а затем – с правой.

Доступ к блоку в салоне — Peugeot Traveller

Блок в салоне пежо тревеллер — Peugeot Traveller

Схема блока в салоне пежо трэвеллер — Peugeot Traveller
Общая схема
№ A Назначение для моделей Eco
F1 10 Электроусилитель рулевого управления, контактор педали сцепления.
F4 15 Звуковой сигнал.
F5 20 Насос переднего и заднего стеклоочистителей.
F6 20 Насос переднего и заднего стеклоочистителей.
F7 10 Розетка 12 В задняя.
F8 20 Очиститель заднего стекла простой или двойной.
F10 30 Замки внутренние, наружные, передние и задние.
F11 30 Замки внутренние, наружные, передние и задние.
F13 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран “хед-ап”.
F14 5 Охранная сигнализация, вызовы срочной и технической помощи.
F17 5 Панель приборов.
F19 3 Блок переключателей на рулевом колесе.
F21 3 Система дистанционного ключа-пульта или противоугонная система.
F22 3 Датчик дождя и света, многофункциональная видеокамера.
F23 5 Сигнализатор не пристегнутых или отстегнутых ремней безопасности.
F24 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
F25 5 Подушки безопасности.
F29 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.
F31 15 Автомагнитола (+ АКБ).
F32 15 Розетка 12 В передняя.
F34 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
F35 5 Жиклеры с подогревом, регулятор угла наклона фар.
F36 5 Зарядка переносной лампы, задний плафон.

Если не работает прикуриватель проверьте предохранители номер 7 и 32.

№ A Обозначение для версий Full
F1 3 Система дистанционного ключа-пульта или противоугонная система.
F5 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
F7 10 Задняя панель кондиционера, усилитель Hi-Fi.
F8 20 Очиститель заднего стекла простой или двойной.
F10 30 Замки внутренние, наружные, передние и задние.
F11 30 Замки внутренние, наружные, передние и задние.
F12 3 Охранная сигнализация.
F17 10 Розетка 12 В задняя.
F18 5 Вызовы срочной и технической помощи.
F21 3 Зарядка переносной лампы, задний плафон.
F22 3 Лампа подсветки перчаточного ящика, задние плафоны.
F23 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
F24 5 Блок переключателей на рулевом колесе.
F25 5 Регулятор угла наклона фар.
F26 3 Сигнализатор непристегнутых или отстегнутых ремней безопасности.
F27 3 Датчик дождя и света, многофункциональная видеокамера.
F28 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран “хед-ап”.
F30A/B 15 Автомагнитола (+ АКБ).
F31 5 Подушки безопасности.
F33 15 Розетка 12 В передняя.
F35 5 Панель приборов.
F36 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.

В данном варианте, если не работает прикуриватель проверьте предохранители 13 и 33.

Частые вопросы: предохранители и реле Peugeot traveller

Реклама

Где находится блок предохранителей на Peugeot traveller?

Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Peugeot traveller — в разделе о расположении блоков.

Какой предохранитель отвечает за прикуриватель на Peugeot traveller?

Найдите позицию прикуривателя в таблице на странице Peugeot traveller (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Какой предохранитель отвечает за магнитолу на Peugeot traveller?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Какой предохранитель отвечает за стеклоочистители на Peugeot traveller?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Реклама

Почему перегорают предохранители один за другим на Peugeot traveller?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Peugeot traveller?

Схема и таблица предохранителей Peugeot traveller — на этой странице: Блок с предохранителями в моторном отсеке, Предохранители в салоне автомобиля. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Peugeot traveller?

На Peugeot traveller обычно два блока: салонный и подкапотный, как указано в разделе «Блок с предохранителями в моторном отсеке». Третий блок в багажнике — только если он есть в перечне на этой странице.

Можно ли ставить предохранитель большего номинала на Peugeot traveller?

Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Peugeot traveller и может привести к оплавлению жгута. Ставьте только значение из таблицы.
