Peugeot 307 производился в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах с вариантами кузова седан, хэтчбек, универсал SW, купе CC. В данном материале показано, где находятся блоки с предохранителями пежо 307, их схемы и описание на русском языке, выделен предохранитель отвечающий за прикуриватель.
В peugeot 307 есть несколько возможных вариантов исполнения блоков с предохранителями и зависят они от года выпуска автомобиля.
В данной модели предусмотрены 2 основных блока. Одни находится в моторной отсеке, рядом с аккумулятором. Второй снизу в приборной панели, слева.
Содержание
Вариант 1
Предохранители в салоне
Для доступа надо убрать защитную крышку.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Задний противотуманный фонарь |
| 2 | 15 | Задний стеклоочиститель |
| 4 | 15 | Передние стеклоподъемники Вентиляционный люк |
| 5 | 15 | Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа |
| 7 | 20 | Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика |
| 9 | 30 | Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка |
| 10 | 15 | Диагностический разъем, задняя электрическая розетка 12 В |
| 11 | 15 | Автомагнитола, многофункциональный дисплей “В”, подрулевые переключатели, электронный блок управления автоматической коробкой |
| 12 | 10 | Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар |
| 14 | 30 | Блокировка/ полная блокировка замков, привод суперблокировки |
| 15 | 30 | Задние стеклоподъемники |
| 16 | 5 | Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности |
| 17 | 10 | Задний правый стоп-сигнал, дополнительный стоп-сигнал |
| 18 | 10 | Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы |
| 19 | 30 | Шунт PARC |
| 22 | 10 | Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа |
| 23 | 15 | Сирена охранной сигнализации, датчик объема салона |
| 24 | 15 | Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер |
| 26 | 30 | Электрообогреватель заднего стекла |
За передний прикуриватель отвечает предохранитель номер – 7, а за задний номер – 9.
Блок под капотом
Блок можно условно разделить на две части.
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW |
| 2 | 15 | Электроклапан абсорбера топливных паров, топливный насос |
| 3 | 10 | Электронный блок усилителя рулевого управления, электронный блок АБС или ESP |
| 4 | 10 | Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП |
| 5 | 15 | Датчик сажевого фильтра |
| 6 | 15 | Передние противотуманные фары |
| 7 | 20 | Электродвигатель насоса омывателя фар |
| 8 | 20 | Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска |
| 9 | 15 | Левая фара ближнего света |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 10 | Правая фара дальнего света |
| 13 | 15 | Звуковой сигнал |
| 14 | 10 | Электродвигатели насосов омывателей ветрового и заднего стекол |
| 15 | 30 | Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов |
| 16 | 40 | Электро клапан регулирования давления наддува силового агрегата с АКП |
| 17 | 30 | Реле нормального и ускоренного режимов работы очистителя ветрового стекла |
| 18 | 40 | Электродвигатель системы кондиционирования воздуха |
Назначение предохранителей нижней части
| № | A | Обозначение |
|---|---|---|
| 1 | 30 / 50 | Группа вентиляторов охлаждения двигателя |
| 2 | 30 | Электродвигатель насоса систем ESP/ABS |
| 3 | 30 | Электроклапаны систем ESP/ABS |
| 4 | 60 / 70 | Цепь питания интеллектуального блока управления коммутацией бортовых систем |
| 5 | 70 | Цепь питания интеллектуального блока управления коммутацией бортовых систем |
| 6 | 20 | Электроподогрев сидений |
| 7 | 30 | Замок зажигания с противоугонной системой, цепь электропитания |
| 8 | 70 | Электродвигатель насоса усилителя рулевого управления |
Вариант 2
Предохранители в салоне
| № | A | Обозначение |
|---|---|---|
| F1 | 15 | Задний стеклоочиститель |
| F2 | 30 | Система блокировки и суперблокировки замков |
| F3 | 5 | Блок системы подушек безопасности и пиротехнических натяжителей |
| F4 | 10 | Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида |
| F5 | 30 | Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал |
| F6 | 30 | Электростеклоподъемники задние |
| F7 | 5 | Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика |
| F8 | 20 | Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей |
| F9 | 30 | Розетка 12 В передняя, розетка 12 В задняя |
| F10 | 15 | Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала |
| F11 | 15 | Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания |
| F12 | 15 | Модуль автошколы, парктроник системы парковки |
| F13 | 5 | Коммутационный блок двигателя, датчик дождя и освещенности |
| F14 | 15 | Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура “свободные руки” |
| F15 | 30 | Блокировка и суперблокировка замков |
| F16 | – | Шунт PARC |
| F17 | 40 | Обогрев заднего стекла |
| F39 | 20 | Обогрев сидений водителя и пассажира |
За задний и передний прикуриватель отвечает предохранитель номер 9 на 30А.
Блок под капотом
| № | A | Назначение элементов |
|---|---|---|
| 1 | 20 | Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватели переднего и заднего стекол |
| 4 | 20 | Омыватель фар |
| 5 | 15 | Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л) |
| 6 | 10 | Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары |
| 7 | 10 | Компьютер ABS/ESP, компьютер насоса усилителя руля |
| 8 | 25 | Замок зажигания, выключатель стартера |
| 9 | 10 | Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости |
| 10 | 30 | Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л) |
| 11 | 40 | Вентилятор кондиционера |
| 12 | 30 | Малая/большая скорость очистителя ветрового стекла |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ после замка зажигания) |
| 14 | 30 | Компрессор (бензиновые двигатели 2 л) |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |

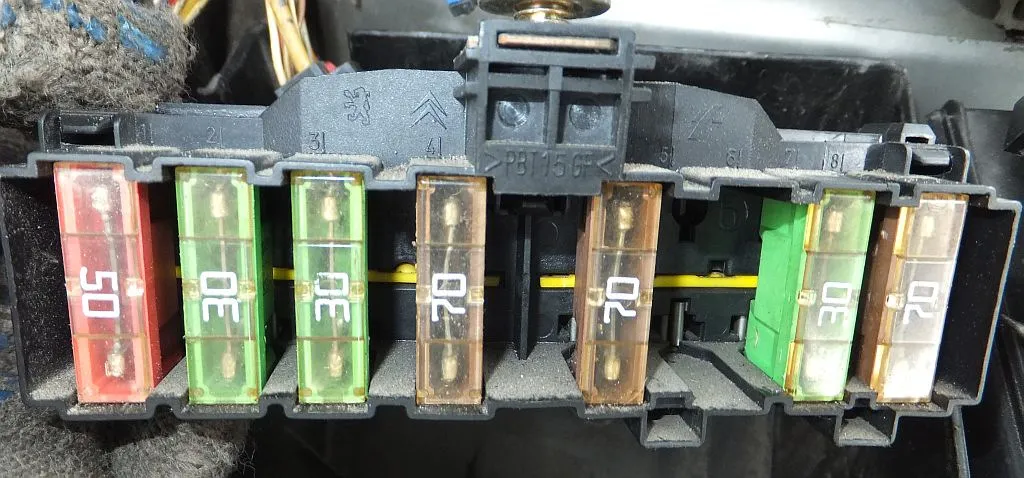

Отдельно размещен F41 – 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.
| № | A | Описание макси предохранителей (MF) |
|---|---|---|
| MF1 | 30 | Вентилятор системы охлаждения 200 W 50 A Вентилятор системы охлаждения 400 W и 460 W |
| MF2 | 30 | Насос системы ABS/ESP |
| MF3 | 30 | Электромагнитные клапаны системы ABS/ESP |
| MF4 | 80 | Питание интеллектуального коммутационного блока |
| MF5 | 80 | Питание интеллектуального коммутационного блока |
| MF6 | 80 | Блок предохранителей салона |
| MF8 | 70 | Насос гидроусилителя руля |
Отдельные элементы реле могут устанавливаться вне данных блоков.
