peugeot 301

Peugeot 301 — бюджетный четырёхдверный седан. В статье перечислены 2012, 2013, 2014, 2015, 2016 и 2017 годы; дата окончания выпуска не указана. В статье приведены расположение блоков предохранителей в моторном отсеке и салоне, схемы, обозначения и назначение элементов. Также указано, какой предохранитель отвечает за прикуриватель. Количество и номиналы элементов зависят от комплектации и года выпуска автомобиля.

Реклама

Комплектация, расположение и номиналы предохранителей могут различаться в зависимости от года выпуска и рынка поставки. Перед заменой сверяйте номинал с маркировкой на крышке блока или в руководстве по эксплуатации автомобиля.

Предохранители под капотом

Этот блок находится в моторном отсеке возле аккумулятора с левой стороны.

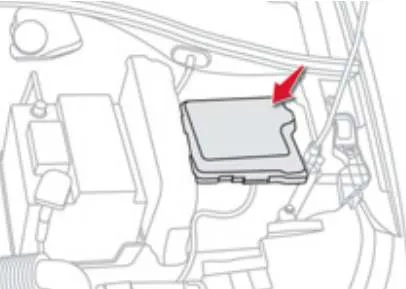

Блок под капотом - доступ Peugeot 301

блок под капотом Peugeot 301
Фото блока

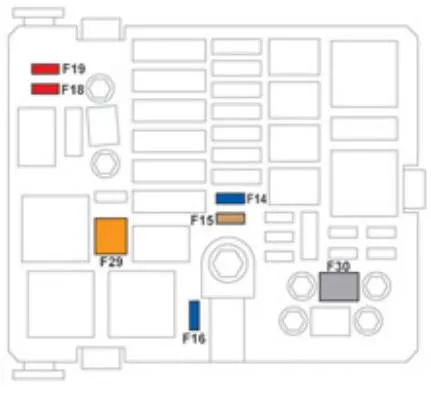

Схема блока под капотом Peugeot 301
Схема
№ A Обозначение
F14 15 Обогрев ветрового стекла снизу.
F15 5 Компрессор кондиционера.
F16 15 Противотуманные фары.
F18 10 Правая фара дальнего света.
F19 10 Левая фара дальнего света.
F29 40 Мотор очистителя ветрового стекла.
F30 80 Свечи накаливания

Блок предохранителей в салоне Peugeot 301

Он расположен под панелью приборов, ниже переключателя света.

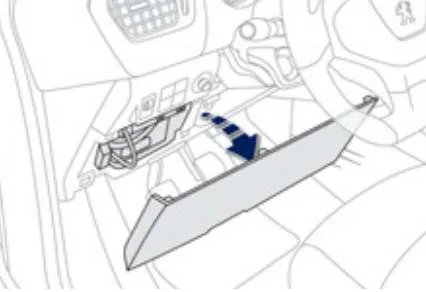

Доступ к блоку в салоне Peugeot 301

Сразу вы увидите 1-ый блок, 2-ой находится под ним.

предохранители в салоне пежо 301

схема блока Peugeot 301
Общая схема
№ A Описание 2 блока
F02 5 Регулировка угла наклона фар, диагностический разъем, панель кондиционера.
F09 5 Охранная сигнализация (послепродажная установка).
F11 5 Дополнительный подогрев.
F13 5 Система помощи при парковке, система помощи при парковке (послепродажная установка).
F14 10 Панель кондиционера.
F16 15 Прикуриватель, розетка 12 В.
F17 15 Автомагнитола штатная, автомагнитола (нештатная установка).
F18 20 Автомагнитола/ Bluetooth, автомагнитола (послепродажная установка).
F19 5 Монохромный дисплей С.
F23 5 Плафоны, индивидуальные плафоны.
F26 15 Звуковой сигнал.
F27 15 Насос стеклоомывателя.
F28 5 Замок зажигания с блокировкой рулевой колонки.
Реклама

За прикуриватель отвечает предохранитель 16 на 15А.

№ A Описание 1 блока
F29 25 Обогрев заднего стекла.
F30 10 Обогрев наружных зеркал.
F31 Не используется.
F32 Не используется.
F33 30 Передние стеклоподъемники.
F34 30 Задние стеклоподъемники.
F35 30 Подогрев передних сидений.
F36 Не используется.
F37 20 Коммутационный блок прицепа.

Руководство по эксплуатации Peugeot 301

Больше информации про ремонт и обслуживание, можете получить изучив инструкцию по эксплуатации Peugeot 301: “скачать”
