GMC Acadia 2 поколение, производство которого началось в 2017 году и продолжалось в 2018, 2019, 2020, 2021, 2022, 2023, 2024 годах, представляет собой современный и технологичный SUV. За этот период модель успела пройти рестайлинг, что отразилось и на электрооборудовании. В данном руководстве вы найдете полную информацию о блоках предохранителей и реле GMC Acadia 2: схемы расположения, подробное описание назначения каждого элемента, а также наглядные примеры исполнения монтажных блоков. Отдельно рассмотрим предохранитель, отвечающий за работу прикуривателя.
Конструкция блоков предохранителей и реле и назначение предохранителей и реле могут отличаться от показанных и зависят от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Моторный отсек

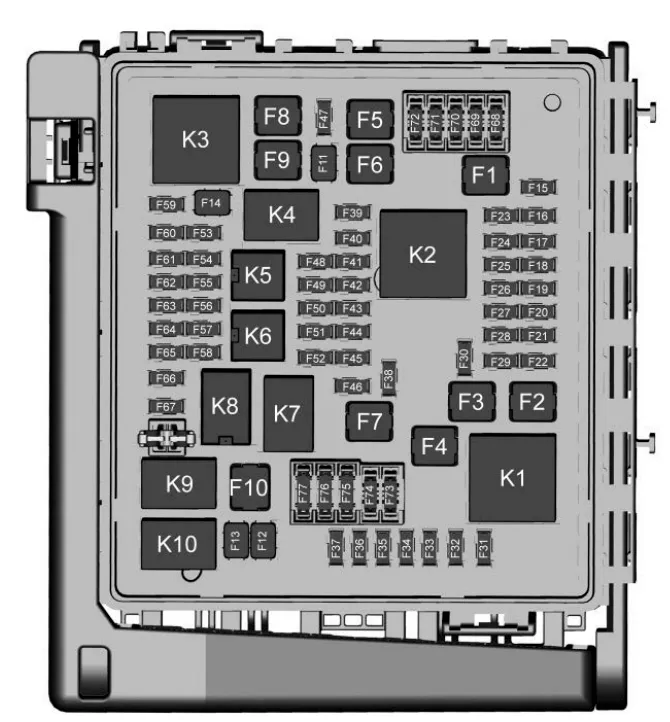

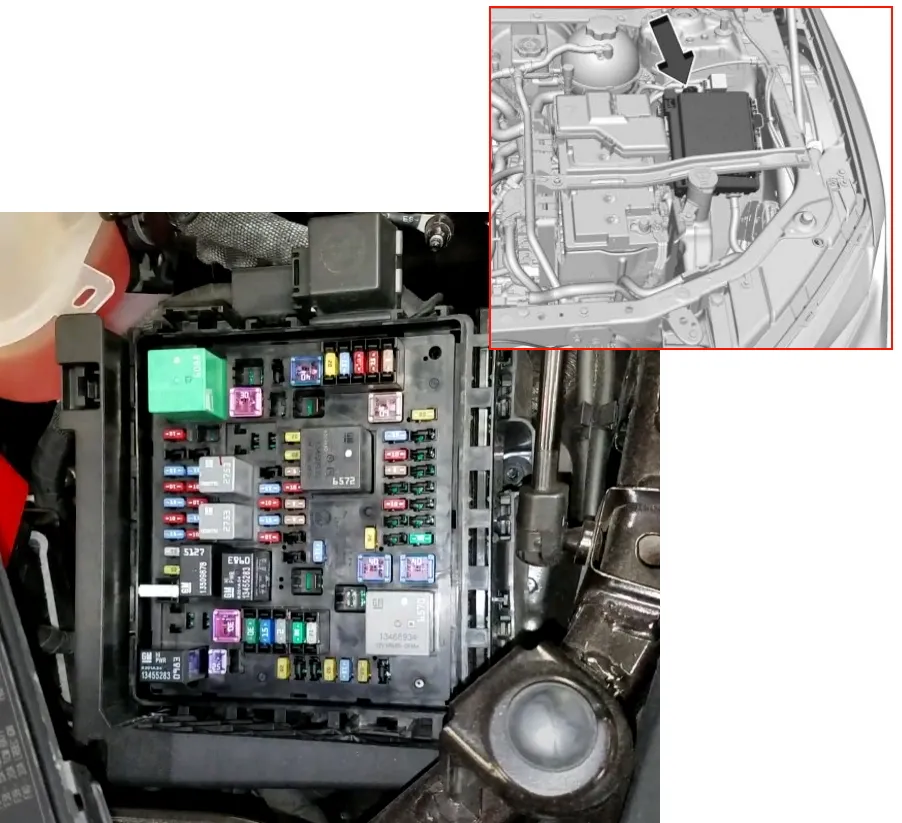

В моторном отсеке под капотом основной блок предохранителей и реле расположен с левой стороны, рядом с аккумулятором.

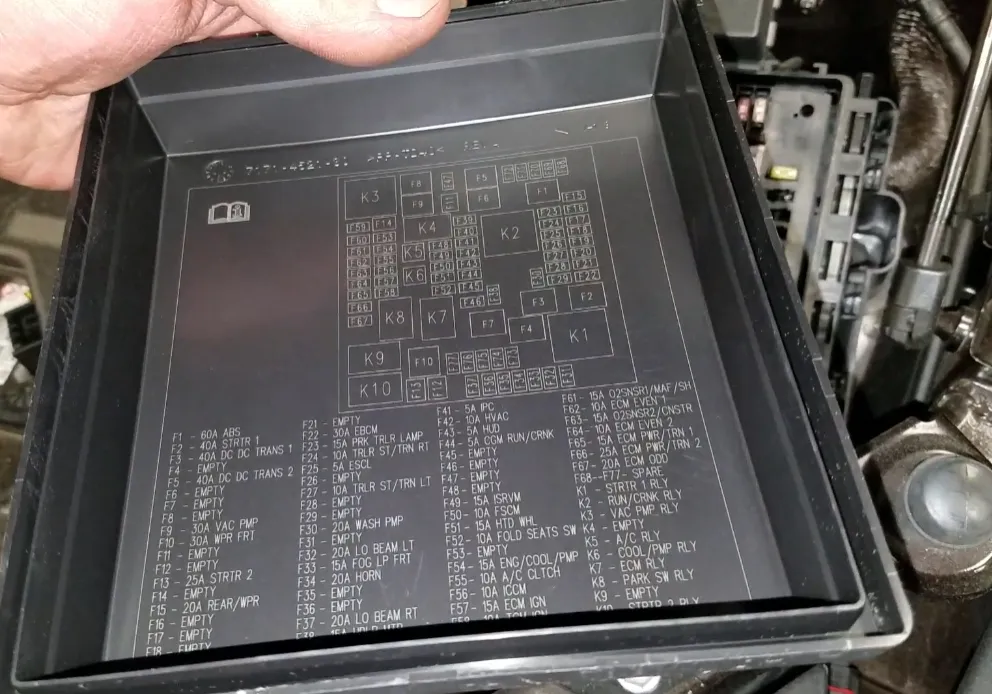

Проверяйте назначение элементов по вашим схемам на обратной стороне защитной крышки.
| № | Назначение |
|---|---|
| F1 | Насос антиблокировочной системы тормозов |
| F2 | Стартер 1 |
| F3 | Преобразователь DC DC 1 |
| F4 | Не используется |
| F5 | Преобразователь DC DC 2 |
| F6 | Не используется |
| F7 | 2019: Модуль электронного контроля тормозов. 2020-2022: Передний вентилятор |
| F8 | Стартер 3 |
| F9 | Не используется |
| F10 | Не используется |
| F11 | Не используется |
| F12 | Передний стеклоочиститель |
| F13 | 2020-2022: Стартер 2 |
| F14 | Не используется |
| F15 | Задний стеклоочиститель |
| F16 | Не используется |
| F17 | Не используется |
| F18 | Не используется |
| F19 | Не используется |
| F20 | Не используется |
| F21 | Не используется |
| F22 | Модуль электронного контроля тормозов |
| F23 | Габаритные огни/Фонари прицепа |
| F24 | Правый стоп-сигнал/сигнал поворота прицепа |
| F25 | 2019-2021: Замок рулевой колонки |
| F26 | Не используется |
| F27 | Левый стоп-сигнал/сигнал поворота прицепа |
| F28 | Не используется |
| F29 | Не используется |
| F30 | Насос омывателя |
| F31 | 2019-2021: Запасной/Правый ближний свет фар |
| F32 | Левый ближний свет фар |
| F33 | 2019-2021: Засветка дальнего света фар/Противотуманные фары 2022: Засветка дальнего света фар |
| F34 | Звуковой сигнал |
| F35 | Не используется |
| F36 | 2019-2021: Правый ближний/ Левый дальний свет фар 2022: Правый ближний свет |
| F37 | Запасной/ Правый дальний свет фар |
| F38 | 2019-2021: Мотор автоматического выравнивания фар |
| F39 | Модуль управления трансмиссией |
| F40 | Левый задний шинный электроцентр/Зажигание DC DC |
| F41 | Комбинация приборов |
| F42 | Отопление, вентиляция и кондиционирование/ Модуль центрального шлюза работа/стартер |
| F43 | Дисплей предупреждения о светоотражателе |
| F44 | Модуль электронного контроля тормозов/ Электронный усилитель тормозов/Работа/стартер |
| F45 | Не используется |
| F46 | Не используется |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Салонное зеркало заднего вида |
| F50 | Модуль управления топливной системой/Модуль зоны топливного бака работа/ стартер |
| F51 | Обогрев рулевого колеса |
| F52 | Муфта кондиционера |
| F53 | Помпа охлаждающей жидкости |
| F54 | Помпа охлаждающей жидкости |
| F55 | Не используется |
| F56 | Не используется |
| F57 | Модуль управления двигателем/Зажигание |
| F58 | Модуль управления трансмиссией/ Зажигание |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | Не используется |
| F61 | Датчик O2 1/ Аэрозатвор /Датчик массового расхода воздуха |
| F62 | Модуль управления двигателем - нечетный |
| F63 | Датчик O2 2 |
| F64 | Модуль управления двигателем - четный |
| F65 | Модуль управления двигателем силовой агрегат 1 |
| F66 | Модуль управления двигателем силовой агрегат 2 |
| F67 | Модуль управления двигателем силовой агрегат 3 |
| F68 | Не используется |
| F69 | Не используется |
| F70 | Не используется |
| F71 | Не используется |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Не используется |
| F75 | Не используется |
| F76 | Не используется |
| F77 | Не используется |
| Реле | |
| K1 | Стартер 1 |
| K2 | Работа/Стартер |
| K3 | Стартер 3 |
| K4 | Не используется |
| K5 | Не используется |
| K6 | 2019-2021: Помпа охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Кондиционер |
| K9 | Не используется |
| K10 | 2019: Не используется. 2020-2022: Стартер 2 |
Салон

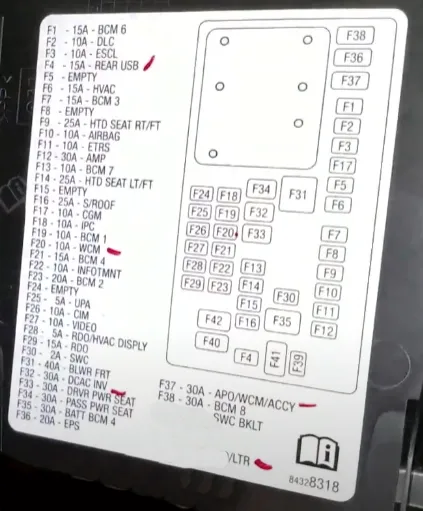

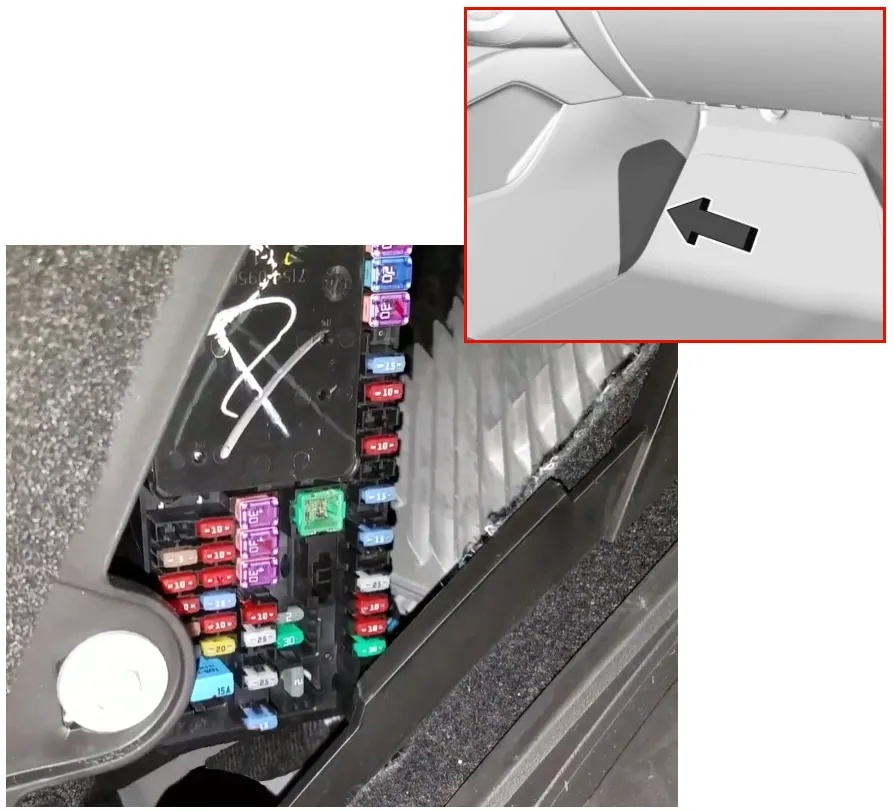

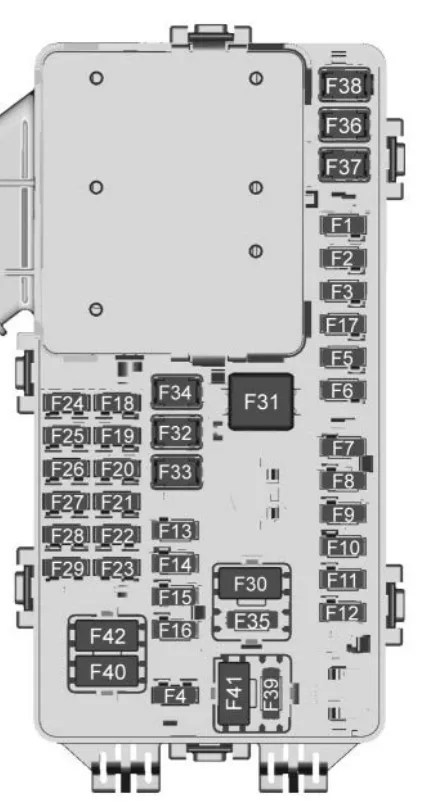

Блок предохранителей панели приборов находится внутри центральной консоли со стороны пассажира. Снимите дверцу доступа к предохранителям, вставив монету или инструмент в паз дверцы доступа.
| № | Обозначение |
|---|---|
| F1 | Модуль кузовного контроля 6 |
| F2 | Диагностическая линия/ Модуль центрального шлюза |
| F3 | Электрический замок рулевой колонки |
| F4 | Не используется |
| F5 | Не используется |
| F6 | Отопление, вентиляция и кондиционирование |
| F7 | Модуль кузовного контроля 3 |
| F8 | Не используется |
| F9 | Обогрев переднего правого сиденья |
| F10 | Подушка безопасности/Ремень безопасности |
| F11 | Не используется |
| F12 | Усилитель/Модуль контроля шума |
| F13 | Модуль кузовного контроля 7 |
| F14 | Обогрев переднего левого сиденья |
| F15 | Не используется |
| F16 | Люк |
| F17 | Не используется |
| F18 | Комбинация приборов |
| F19 | Модуль кузовного контроля 1 |
| F20 | Развлечения на задних сиденьях |
| F21 | Модуль кузовного контроля 4 |
| F22 | Мультимедиа USB данные/Аux-выход |
| F23 | Модуль кузовного контроля 2 |
| F24 | USB зарядка/ Беспроводная зарядка |
| F25 | Парковочный ассистент |
| F26 | CIM (Модуль интеграции связи) |
| F27 | Не используется |
| F28 | Отопление, вентиляция и кондиционирование/ Дисплей информационной коммуникационной системы |
| F29 | Радио |
| F30 | Элементы регулировки рулевого колеса |
| F31 | 2019: Передний вентилятор. 2020-2022: Модуль электронного контроля тормозов электронный усилитель тормозов |
| F32 | Инвертор DC AC |
| F33 | Водительское сиденье с электроприводом |
| F34 | Пассажирское сиденье с электроприводом |
| F35 | Питание аккумулятора IEC 1 |
| F36 | Электроусилитель руля |
| F37 | Развлечения на задних сиденьях/ Зарядка USB/ Модуль беспроводной зарядки/ Вспомогательная розетка питания/Прикуриватель |
| F38 | Модуль кузовного контроля 8 |
| F39 | Не используется |
| F40 | Не используется |
| F41 | Не используется |
| F42 | Вспомогательная розетка питания/ Прикуриватель |
Багажное отделение

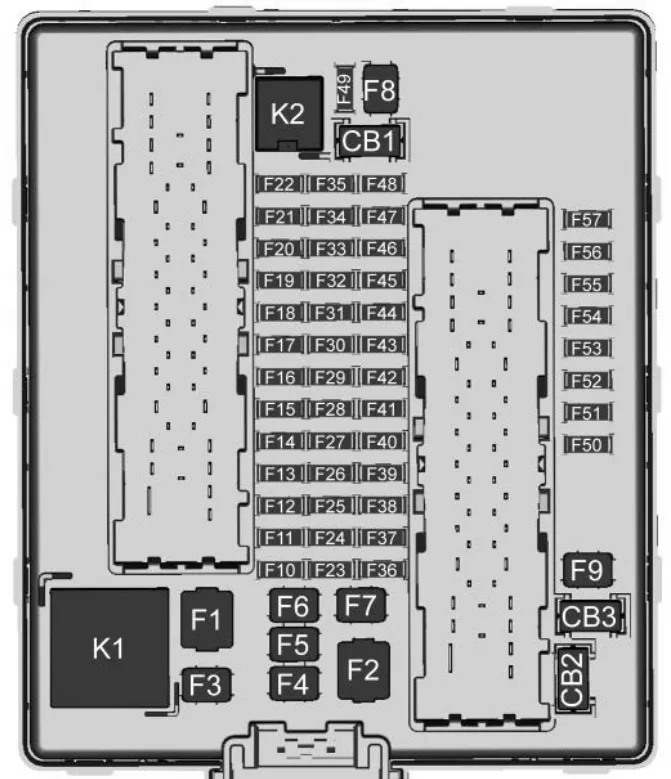

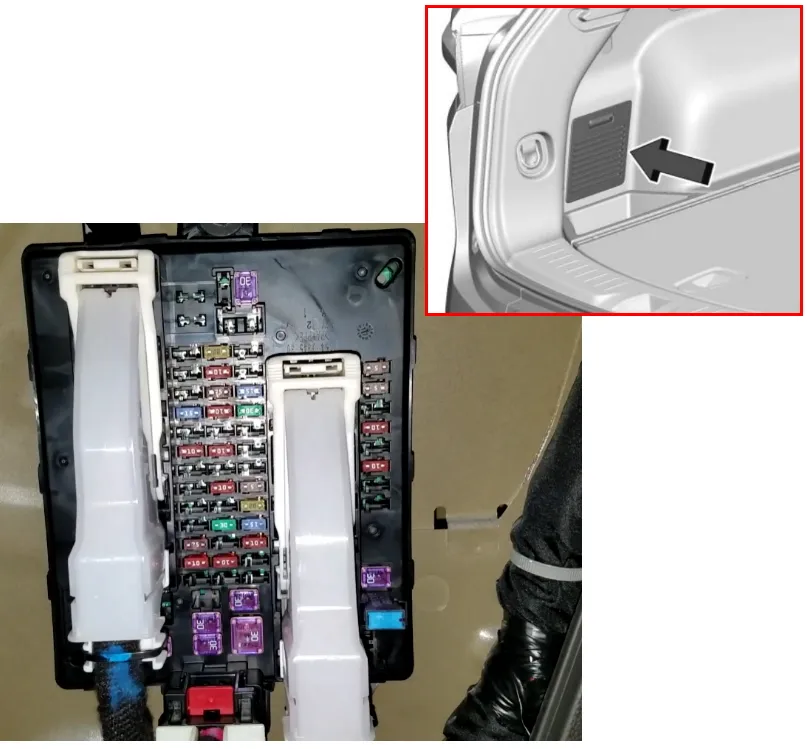

Блок предохранителей заднего отсека находится за декоративной крышкой на стороне водителя в заднем отсеке для хранения.
| № | Обозначение |
|---|---|
| F1 | Не используется |
| F2 | Аккумулятор прицепа |
| F3 | Не используется |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом 1 |
| F6 | Не используется |
| F7 | Правый стеклоподъемник |
| F8 | Обогрев заднего стекла |
| F9 | Левый стеклоподъемник |
| F10 | Не используется |
| F11 | Задняя передача прицепа |
| F12 | Не используется |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Не используется |
| F18 | Не используется |
| F19 | Не используется |
| F20 | Дверца бардачка/ Стоп-сигнал прицепа |
| F21 | Не используется |
| F22 | Не используется |
| F23 | Не используется |
| F24 | Не используется |
| F25 | Не используется |
| F26 | Тормоз прицепа |
| F27 | Вентилируемое сиденье водителя /Поясничная опора |
| F28 | Пассивный вход/ Пассивный запуск |
| F29 | Не используется |
| F30 | Продувка адсорбера |
| F31 | Не используется |
| F32 | Обогрев зеркал |
| F33 | Не используется |
| F34 | Модуль двери багажного отделения |
| F35 | Модуль управления топливной системой/ Модуль зоны топливного бака |
| F36 | Вентилируемое пассажирское сиденье/ Поясничная опора |
| F37 | Не используется |
| F38 | Модуль стеклоподъемников |
| F39 | Задняя дверь |
| F40 | Модуль памяти сидений |
| F41 | Датчик автоматического распознавания пассажира |
| F42 | Не используется |
| F43 | Не используется |
| F44 | Не используется |
| F45 | Мотор двери багажного отделения |
| F46 | Обогрев задних сидений |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Не используется |
| F50 | Не используется |
| F51 | Не используется |
| F52 | Управление задним приводом 2/ Модуль системы полуактивной амортизации |
| F53 | Видео |
| F54 | Расчет внешних объектов/ Предупреждение о слепой зоне |
| F55 | Не используется |
| F56 | Универсальный пульт/ Датчик дождя |
| F57 | Сигнализация потолочной консоли/ Противоугонная система |
| CB1 | Не используется |
| CB2 | Не используется |
| CB3 | Задняя вспомогательная розетка питания |
| K1 | Не используется |
