The Buick LaCrosse 1 первого поколения выпускался в 2004, 2005, 2006, 2007, 2008, 2009 годах. За это время модель подверглась рестайлингу. Также известен как Buick Allure. В нашем материале вы найдете описание предохранителей и реле Buick LaCrosse 1G со схемами блоков предохранителей, их расположением и фото примерами их реализации. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их назначение может отличаться от показанного и зависит от года выпуска и страны поставки вашего Buick LaCrosse 2.
Содержание

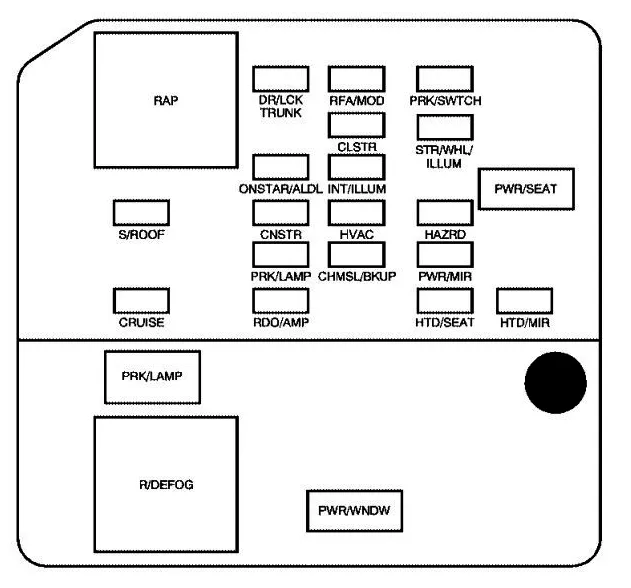

Блоки в салоне

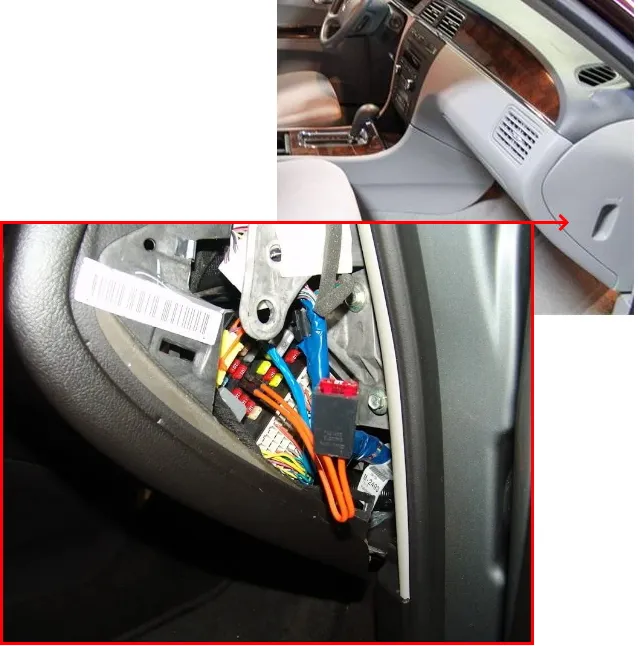

Внутри автомобиля блок предохранителей расположен на правом торце приборной панели за защитной крышкой.
| № | Назначение |
|---|---|
| DR/ LCK TRUNK | Замки дверей, Багажник |
| RFA /MOD | Дистанционный ключ доступа |
| PRK/ SWTCH | Блокировка замка зажигания |
| CLSTR | Комбинация приборов |
| STR /WHL/ ILLUM | Подсветка органов управления на руле |
| ONSTAR/ ALDL | OnStar®, Линия диагностики |
| INT/ ILLUM | Лампы салона |
| PWR/S EAT | Электропривод сиденья |
| S/ ROOF | Люк |
| CNSTR | Вентиляция адсорбера |
| HVAC | Система климат-контроля |
| HAZRD | Указатели поворота, Аварийная сигнализация |
| PRK/ LAMP | Габаритные фонари |
| CHMSL/ BKUP | Дополнительный стоп-сигнал/ Фонари заднего хода |
| PWR/ MIR | Электропривод зеркал |
| CRUISE | Круиз-контроль |
| RDO/ AMP | Радиоприемник, Усилитель |
| HTD/ SEAT | Подогрев сидений |
| HTD /MIR | Подогрев зеркал |
| PWR/ WNDW | Электростеклоподъемники |
| Реле | |
| RAP | Питание аксессуаров после выключения зажигания |
| PRK/ LAMP | Реле габаритных фонарей |
| R/ DEFOG | Реле обогрева заднего стекла |
Блоки в моторном отсеке

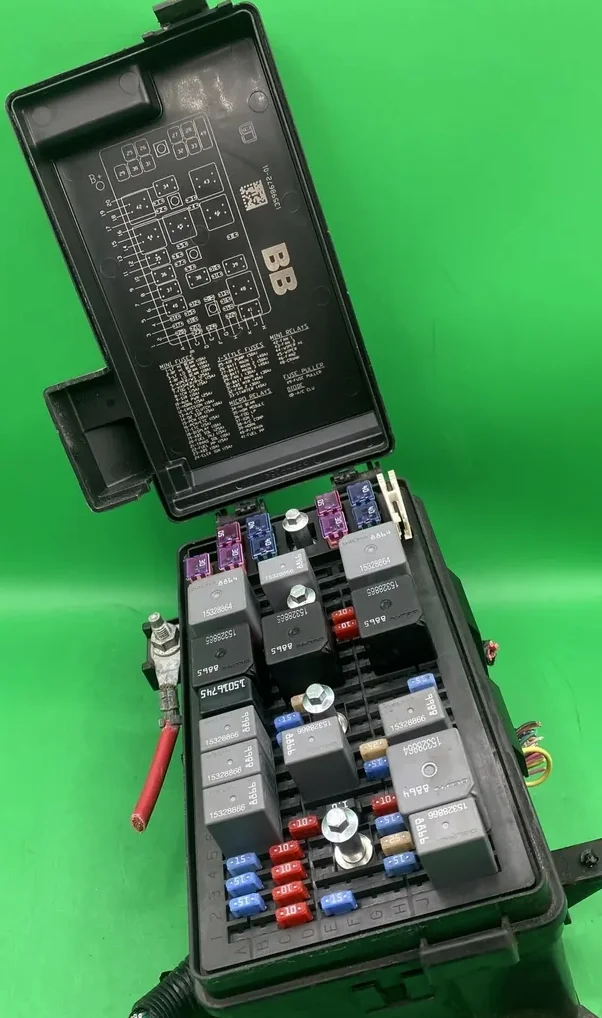

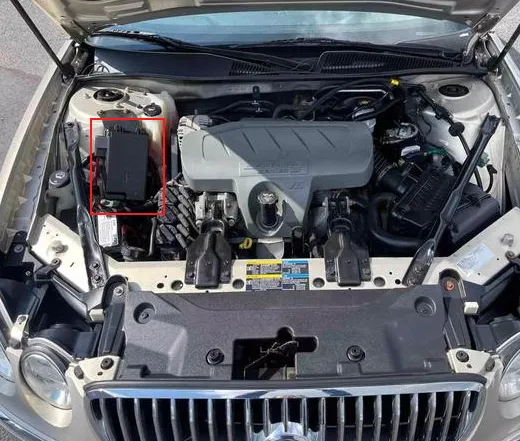

Под капотом блок предохранителей и реле находится с правой стороны, рядом с аккумулятором, и закрыт защитной крышкой.
Сверьте назначение с вашими схемами на обратной стороне крышек блоков.

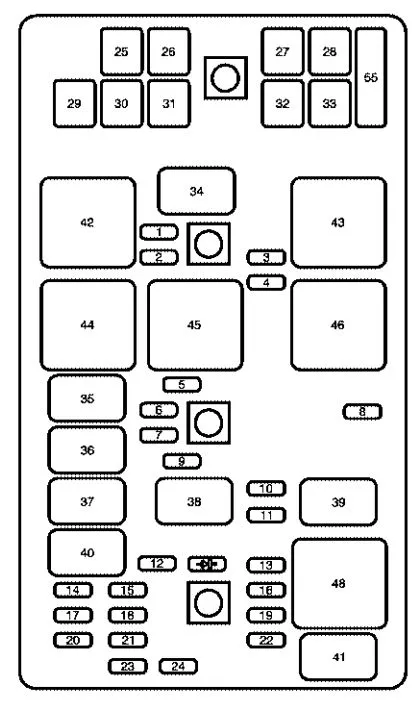

Тип 1 (двигатели 3.6L и 3.8L V6)
| № | Обозначение |
|---|---|
| Мини-предохранители | |
| 1 | Дальний свет, сторона водителя |
| 2 | Дальний свет, сторона пассажира |
| 3 | Ближний свет, сторона водителя |
| 4 | Ближний свет, сторона пассажира |
| 5 | Стеклоочиститель ветрового стекла |
| 6 | Омыватель/ Регулируемый контроль напряжения |
| 7 | Противотуманные фары |
| 8 | Блок управления трансмиссией |
| 9 | Дополнительная удерживающая система (Airbag) |
| 10 | Вспомогательная розетка питания |
| 11 | Сигнал (клаксон) |
| 12 | Система снижения токсичности |
| 13 | Муфта кондиционера |
| 14 | Кислородный датчик |
| 15 | Блок управления силовым агрегатом |
| 16 | Блок управления силовым агрегатом, Электронное управление дросселем |
| 17 | Электронное управление дросселем |
| 18 | Дисплей |
| 19 | Соленоид антиблокировочной системы тормозов |
| 20 | Топливная форсунка |
| 21 | Соленоид трансмиссии |
| 22 | Топливный насос |
| 23 | Антиблокировочная система тормозов |
| 24 | Зажигание |
| J-образный предохранитель | |
| 25 | Воздушный насос |
| 26 | Аккумулятор, основной 1 |
| 27 | Аккумулятор, основной 2 |
| 28 | Аккумулятор, основной 3 |
| 29 | Вентилятор 1 |
| 30 | Аккумулятор, основной 4 |
| 31 | Мотор антиблокировочной системы тормозов |
| 32 | Вентилятор 2 |
| 33 | Стартер |
| Микро-реле | |
| 34 | Дальний свет фар |
| 35 | Модуль управления фарами |
| 36 | Противотуманная фара |
| 37 | Зажигание 1 |
| 38 | Компрессор кондиционера |
| 39 | Сигнал (клаксон) |
| 40 | Силовой агрегат |
| 41 | Топливный насос |
| Мини-реле | |
| 42 | Вентилятор 1 |
| 43 | Вентилятор 3 |
| 44 | Высокоскоростной режим стеклоочистителя |
| 45 | Стеклоочиститель ветрового стекла |
| 46 | Вентилятор 2 |
| 48 | Пуск (Crank) |
| 49 | Запасной предохранитель |
| 50 | Запасной предохранитель |
| 51 | Запасной предохранитель |
| 52 | Запасной предохранитель |
| 53 | Запасной предохранитель |
| 54 | Запасной предохранитель |
| 55 | Съемник предохранителей |
| диод | Диод муфты компрессора кондиционера |

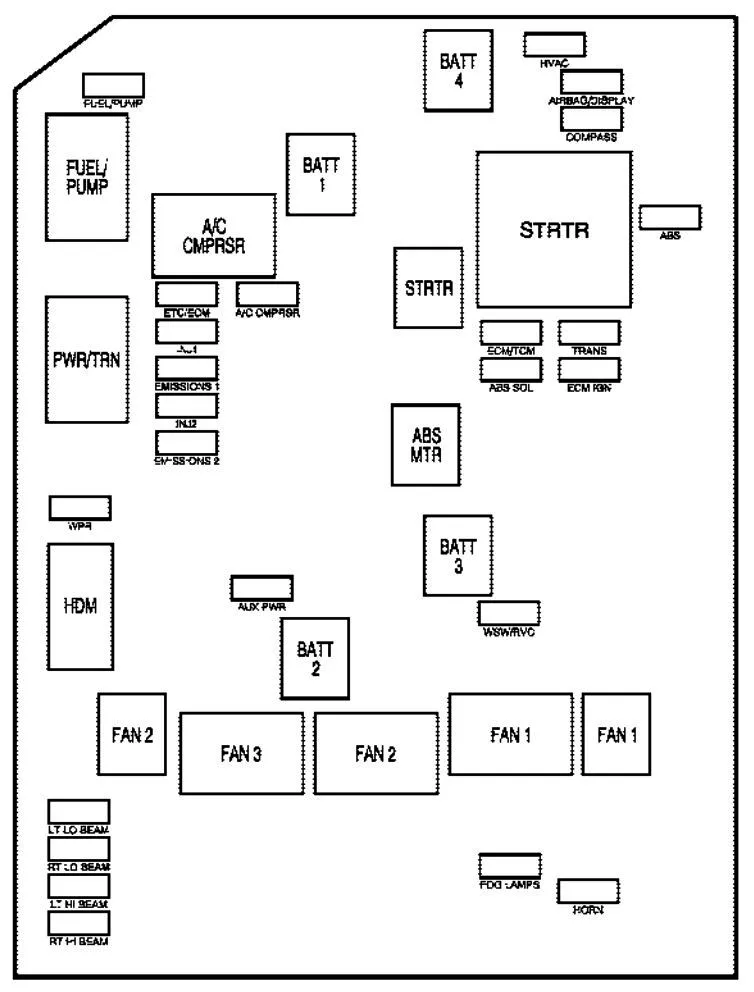

Тип 2 (Двигатель 5.3L V8)
| № | Обозначение |
|---|---|
| HVAC | Система климат-контроля |
| FUEL/PUMP | Топливный насос |
| AIRBAG/ DISPLAY | Подушка безопасности, Дисплей |
| COMPASS | Компас |
| ABS | Антиблокировочная система тормозов |
| ETC/ECM | Электронное управление дросселем, Блок управления двигателем |
| A/C CMPRSR | Компрессор кондиционера |
| INJ 1 | Форсунки 1 |
| ECM/TCM | Блок управления двигателем, Блок управления трансмиссией |
| TRANS | Трансмиссия |
| EMISSIONS1 | Система снижения токсичности 1 |
| ABS SOL | Соленоид антиблокировочной системы тормозов |
| ECM IGN | Блок управления двигателем, Зажигание |
| INJ 2 | Форсунки 2 |
| EMISSIONS2 | Система снижения токсичности 2 |
| WPR | Стеклоочистители ветрового стекла |
| AUX PWR | Вспомогательная розетка питания |
| WSW/RVC | Омыватель ветрового стекла, Регулируемый контроль напряжения |
| LT LO BEAM | Ближний свет, сторона водителя |
| RT LO BEAM | Ближний свет, сторона пассажира |
| FOG LAMPS | Противотуманные фары |
| LT HI BEAM | Дальний свет, сторона водителя |
| HORN | Сигнал (клаксон) |
| RT HI BEAM | Дальний свет, сторона пассажира |
| BATT 4 | Аккумулятор 4 |
| BATT 1 | Аккумулятор 1 |
| STRTR | Стартер |
| ABS MTR | Мотор антиблокировочной системы тормозов |
| BATT 3 | Аккумулятор 3 |
| BATT 2 | Аккумулятор 2 |
| FAN 2 | Вентилятор охлаждения 2 |
| FAN 1 | Вентилятор охлаждения 1 |
| Реле | |
| FUEL/PUMP | Топливный насос |
| A/C CMPRSR | Компрессор кондиционера |
| PWR/TRN | Силовой агрегат |
| STRTR | Стартер |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| FAN 3 | Вентилятор охлаждения 3 |
| HDM | Модуль управления фарами |
Частые вопросы: предохранители и реле для Buick LaCrosse 1G (2004–2009).
Где находится блок предохранителей на для Buick LaCrosse 1G (2004–2009).?
Где искать блоки на для Buick LaCrosse 1G (2004–2009).: Замки дверей, Багажник; Подсветка органов управления на руле; Лампы салона; Аккумулятор, основной 1. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на для Buick LaCrosse 1G (2004–2009).?
Найдите позицию прикуривателя в таблице на странице для Buick LaCrosse 1G (2004–2009). (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на для Buick LaCrosse 1G (2004–2009). — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на для Buick LaCrosse 1G (2004–2009).?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на для Buick LaCrosse 1G (2004–2009).?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на для Buick LaCrosse 1G (2004–2009).?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на для Buick LaCrosse 1G (2004–2009).?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей для Buick LaCrosse 1G (2004–2009).?
Схема и таблица предохранителей для Buick LaCrosse 1G (2004–2009). — на этой странице: Блоки в салоне, Блоки в моторном отсеке. Сохраните страницу — номиналы соответствуют штатной комплектации.
