Lexus UX - это премиальный компактный кроссовер, доступный в 2018, 2019, 2020, 2020, 2021, 2022, 2023, 2024, 2025, 2026, 2027 годах с разными типами двигателей, такими как 200, 250h, 260h и 300e. За это время модель прошла рестайлинг. В нашей публикации вы можете найти описание предохранителей и реле Lexus UX со схемами блоков предохранителей, их расположением и примерами исполнения на фото. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Обозначение предохранителей и реле, а также их расположение в блоках может отличаться от представленного и зависит от года выпуска, региона поставки и уровня электрооборудования вашего автомобиля.
Содержание
Салон

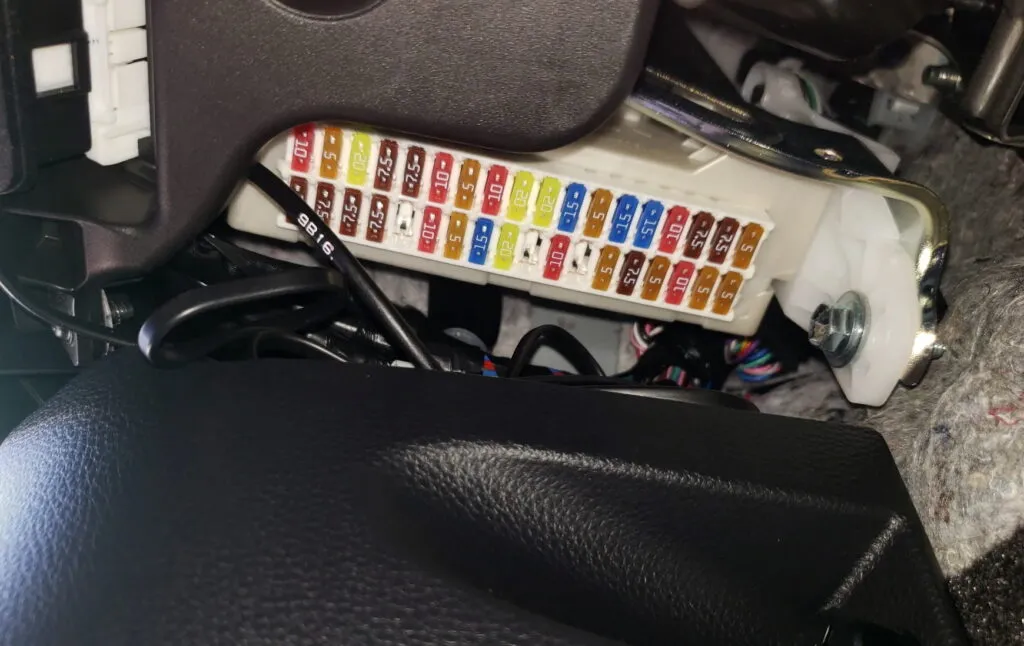

В салоне автомобиля блок предохранителей расположен с левой стороны под приборной панелью. Для доступа необходимо снять защитную крышку.

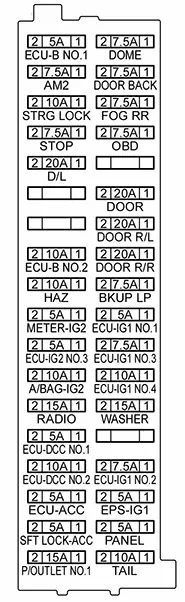

| № | A | Назначение |
|---|---|---|
| FOG RR | 7.5 | Задние противотуманные фары |
| OBD | 7.5 | Бортовая диагностика |
| DOME | 7.5 | Салонное освещение и подсветка |
| ECU-DCC | 10/5 | Блок управления двигателем |
| RADIO | 15 | Радио и аудиосистема |
| DOOR R/R | 20 | Задняя правая дверь |
| STRG LOCK | 10 | Замок рулевого управления |
| ECU-ACC | 5 | Блок управления двигателем |
| ECU-IG1 | 7.5 | Блок управления двигателем |
| EPS-IG1 | 5 | Блок электроусилителя руля |
| A/BAG-IG2 | 10 | Подушка безопасности |
| METER-IG2 | 5 | Измерительные приборы |
| ECU-IG2 | 5 | Блок управления двигателем |
| ECU-B | 10/5 | Блок управления двигателем |
| D/L | 20 | Система запирания дверей |
| STOP | 7.5 | Стоп-сигналы |
| AM2 | 7.5 | Система запуска |
| HAZ | 10 | Аварийная сигнализация |
| PANEL | 5 | Приборная панель |
| TAIL | 10 | Габариты, подсветка приборов и номерного знака |
| DOOR | 20 | Двери |
| DOOR R/L | 20 | Задняя левая дверь |
| P/OUTLET 1 | 15 | Дополнительная розетка (прикуриватель) |
| SFT LOCK-ACC | 5 | Блокировка селектора передачи |
| WASHER | 15 | Омыватель |
| WIPER | 15 | Очиститель |
| BKUP LP | 7.5 | Фонари заднего хода, Аудиосистема, Монитор, Навигация |
За прикуриватель отвечает предохранитель с маркировкой P/OUTLET.
В верхней части блока могут быть установлены предохранители на 30А, отвечающие за стеклоподъемники (POW) и сиденья с электроприводом (P/SEAT) и люк (S/ROOF).
Моторный отсек
Основной блок предохранителей

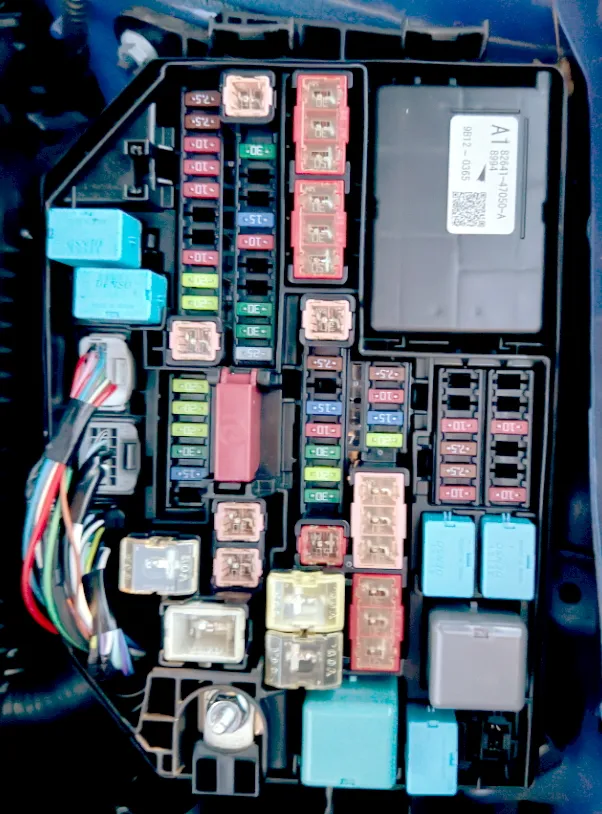

Под капотом в моторном отсеке с левой стороны расположен основной блок с предохранителями и реле.
Вариант 1
Проверьте назначение элементов по вашим схемам на обратной стороне крышки.
| № | A | Обозначение |
|---|---|---|
| ABS MTR NO.1 | 50 | ABS, Система удержания тормоза, Электронный стояночный тормоз, Помощь при трогании на подъеме, TRC, VSC |
| ABS-MAIN | 30 | ABS, Система удержания тормоза, Электронный стояночный тормоз, Помощь при трогании на подъеме, TRC, VSC |
| AMP NO.1 | 20 | Аудиосистема, навигационная система, система обзора заднего вида |
| AMP NO.2 | 20 | Аудиосистема, навигационная система, система обзора заднего вида |
| BATT-S | 5 | Зарядка, система стоп и старт |
| BBC NO.1 | 30 | Система стоп и старт |
| BBC NO.2 | 30 | Система стоп и старт |
| D INJ | 20 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| D/C CUT | 30 | Питание |
| DCM/MAYDAY | 7.5 | Телематическая система |
| DEF | 50 | Обогрев зеркал, обогрев заднего стекла |
| DEICER | 15 | Обогрев переднего стекла |
| DOOR DBL/L | 20 | Двойное запирание, система двойного запирания |
| DRL | 10 | Фары, регулятор уровня фар |
| ECU-B NO.3 | 7.5 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| ECU-IG2 NO.1 | 10 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| EFI NO.2 | 10 | Вентилятор охлаждения |
| EFI NO.2 | 15 | Вентилятор охлаждения, Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| EFI NO.3 | 10 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем, система стоп и старт |
| EFI NO.4 | 10 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| EFI-MAIN NO.1 | 20 | Вентилятор охлаждения, круиз-контроль, индикатор CVT и переключения передач, динамический радарный круиз-контроль, управление двигателем, система стоп и старт |
| EFI-MAIN NO.1 | 30 | Вентилятор охлаждения, круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| EFI-MAIN NO.2 | 30 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| EPS | 80 | EPS |
| ETCS | 10 | Круиз-контроль, индикатор CVT и переключения передач, динамический радарный круиз-контроль, управление двигателем |
| FAN NO.1 | 30 | Вентилятор охлаждения |
| FAN NO.2 | 30 | Вентилятор охлаждения |
| FOG FR | 10 | Передние противотуманные фары |
| FUEL OPN | 10 | Открыватель лючка топливного бака |
| H-LP CLN | 30 | Очиститель фар |
| H-LP HI | 7.5 | Фара, регулятор уровня света фар |
| H-LP LH | 10 | Автоматическое управление светом, фара, регулятор уровня фар, очиститель фар, система автоматического отключения света, напоминание о свете |
| H-LP LH | 20 | Автоматическое управление светом, фара, регулятор уровня фар, очиститель фар, освещение, система автоматического отключения света, напоминание о свете, задний фонарь, указатель поворота и аварийная сигнализация |
| H-LP RH | 10 | Фара, регулятор уровня луча фары |
| H-LP RH | 20 | Фара, регулятор уровня луча фары, освещение, задний фонарь, указатель поворота и аварийная сигнализация |
| H-LP SHADE | 7.5 | Фара, регулятор уровня луча фары |
| HORN | 10 | Сирена, противоугонная защита |
| HTR | 40 | Автоматический кондиционер |
| HTR | 50 | Автоматический кондиционер, ручной кондиционер |
| IG2-MAIN | 25 | Питание |
| IGN | 15 | Зажигание |
| IGN/INJ | 20 | Комбинация приборов, круиз-контроль, индикатор CVT и переключения передач, управление двигателем, зажигание |
| J/B-B | 50 | Питание |
| MIR HTR | 10 | Обогрев зеркал, обогрев заднего стекла |
| PTC HTR NO.1 | 50 | Автоматический кондиционер, ручной кондиционер |
| PTC HTR NO.2 | 30 | Автоматический кондиционер, ручной кондиционер |
| PTC HTR NO.3 | 30 | Автоматический кондиционер, ручной кондиционер |
| S/HTR F/L | 15 | Обогрев сиденья |
| S/HTR F/R | 15 | Обогрев сиденья |
| S/HTR-MAIN | 30 | Обогрев сиденья, обогрев сиденья |
| S-HORN | 7.5 | Противоугонная защита |
| ST | 30 | Система доступа и запуска, иммобилайзер, запуск, замок рулевого колеса, система стоп и старт, беспроводное управление замками дверей |
| STRG HTR | 15 | Система обогрева рулевого колеса |
| TOWING-ALT | 30 | Вспомогательный разъем (буксировка прицепа) |
| TOWING-B | 30 | Вспомогательный разъем (буксировка прицепа) |
| VLVMATIC | 30 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |
| WASHER-S | 5 | Очиститель фар |
| WIPER | 30 | Передний стеклоочиститель и омыватель |
| WIPER-S | 5 | Круиз-контроль, индикатор CVT и переключения передач, управление двигателем |

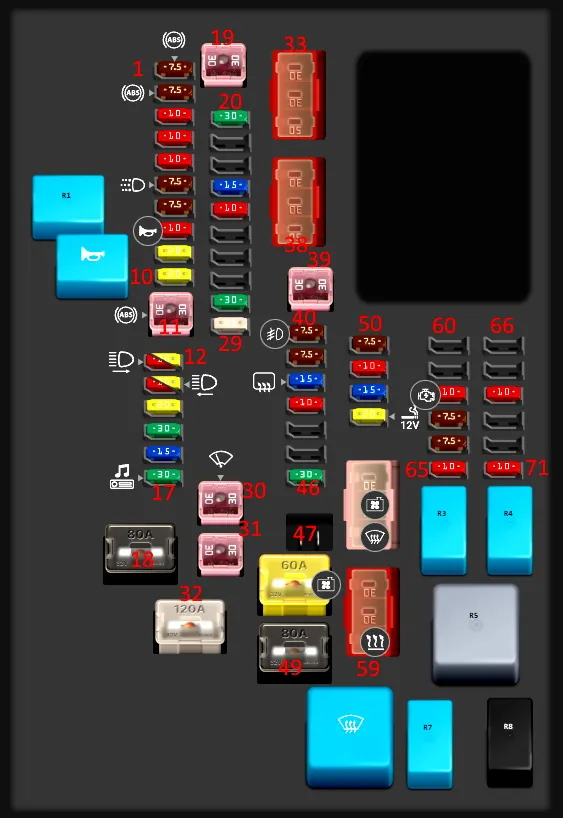

Вариант 2
| № | Назначение |
|---|---|
| 1 | ABS NO.2: Антиблокировочная тормозная система (Модуль 2) |
| 2 | ABS NO.3: Антиблокировочная тормозная система (Модуль 3) |
| 3 | S-HORN: Звуковой сигнал |
| 4 | EFI NO.1: Система впрыска топлива (Модуль 1) |
| 5 | TV NO.2: Телевизионная система (Модуль 2) |
| 6 | DRL: Дневные ходовые огни |
| 7 | H-LP SHADE: Затемнение фар |
| 8 | HORN: Звуковой сигнал |
| 9 | D INJ: Прямой впрыск топлива |
| 10 | IG2-MAIN: Главная цепь зажигания (Модуль 2) |
| 11 | ABS-MAIN: Главная цепь антиблокировочной тормозной системы |
| 12 | H-LP RH [w/o Headlight ECU Sub-Assembly]: Правая фара (без блока управления фарами) |
| 12 | H-LP RH [w/ Headlight ECU Sub-Assembly]: Правая фара (с блоком управления фарами) |
| 13 | H-LP LH [w/o Headlight ECU Sub-Assembly]: Левая фара (без блока управления фарами) |
| 13 | H-LP LH [w/ Headlight ECU Sub-Assembly]: Левая фара (с блоком управления фарами) |
| 14 | VVT: Изменение фаз газораспределения |
| 15 | EFI-MAIN NO.3: Главная цепь системы впрыска топлива (Модуль 3) |
| 16 | INV W/PMP: Инвертор водяного насоса |
| 17 | AMP: Аудиоусилитель |
| 18 | EPS: Электроусилитель руля |
| 19 | ABS MTR NO.3: Мотор антиблокировочной тормозной системы (Модуль 3) |
| 20 | D/C CUT: Отсечка постоянного тока |
| 23 | TV: Телевизионная система |
| 24 | FUEL OPN: Открытие топливного бака |
| 28 | EFI-MAIN NO.1: Главная цепь системы впрыска топлива (Модуль 1) |
| 29 | EFI-MAIN NO.2: Главная цепь системы впрыска топлива (Модуль 2) |
| 30 | WIPER: Стеклоочистители |
| 31 | EPB NO.1: Электронный стояночный тормоз (Модуль 1) |
| 32 | DC/DC: DC/DC преобразователь |
| 33 | ABS MTR NO.1: Мотор антиблокировочной тормозной системы (Модуль 1) |
| 34 | ABS MTR NO.2: Мотор антиблокировочной тормозной системы (Модуль 2) |
| 35 | J/B-B: Монтажный блок (B) |
| 39 | PBD: Электропривод задней двери |
| 40 | FOG FR: Передние противотуманные фары |
| 41 | ECU-ACC NO.3: Блок управления аксессуарами (Модуль 3) |
| 42 | DEICER: Обогрев стекла |
| 43 | STRG HTR: Обогрев рулевого колеса |
| 46 | S/HTR-MAIN: Главная цепь обогрева сидений |
| 48 | FAN NO.1: Вентилятор охлаждения (Модуль 1) |
| 49 | J/B-AM: Монтажный блок (AM) |
| 50 | ECU-ACC NO.2: Блок управления аксессуарами (Модуль 2) |
| 51 | ECU-IG1 NO.5: Блок управления зажиганием (Модуль 5) |
| 52 | AVS: Адаптивная переменная подвеска |
| 53 | P/OUTLET NO.2: Розетка питания (Модуль 2) |
| 55 | FAN NO.2: Вентилятор охлаждения (Модуль 2) |
| 56 | DEF: Обогрев заднего стекла |
| 57 | H-LP CLN: Очиститель фар |
| 59 | HTR: Обогрев салона |
| 62 | IGN: Зажигание |
| 63 | ECU-IG2 NO.1: Блок управления зажиганием (Модуль 1) |
| 64 | EFI NO.3: Система впрыска топлива (Модуль 3) |
| 65 | EFI NO.2: Система впрыска топлива (Модуль 2) |
| 68 | MIR HTR: Обогрев зеркал |
| 71 | EFI NO.4: Система впрыска топлива (Модуль 4) |
| R1 | EFI-MAIN NO.2: Реле главной цепи системы впрыска топлива (Модуль 2) |
| R2 | HORN: Реле звукового сигнала |
| R3 | INV W/PMP: Реле инвертора водяного насоса |
| R4 | D INJ: Реле прямого впрыска топлива |
| R5 | EFI-MAIN NO.3: Реле главной цепи системы впрыска топлива (Модуль 3) |
| R6 | DEF: Реле обогрева заднего стекла |
| R7 | EFI-MAIN NO.1: Реле главной цепи системы впрыска топлива (Модуль 1) |
| R8 | S-HORN: Реле звукового сигнала |
Дополнительный блок предохранителей

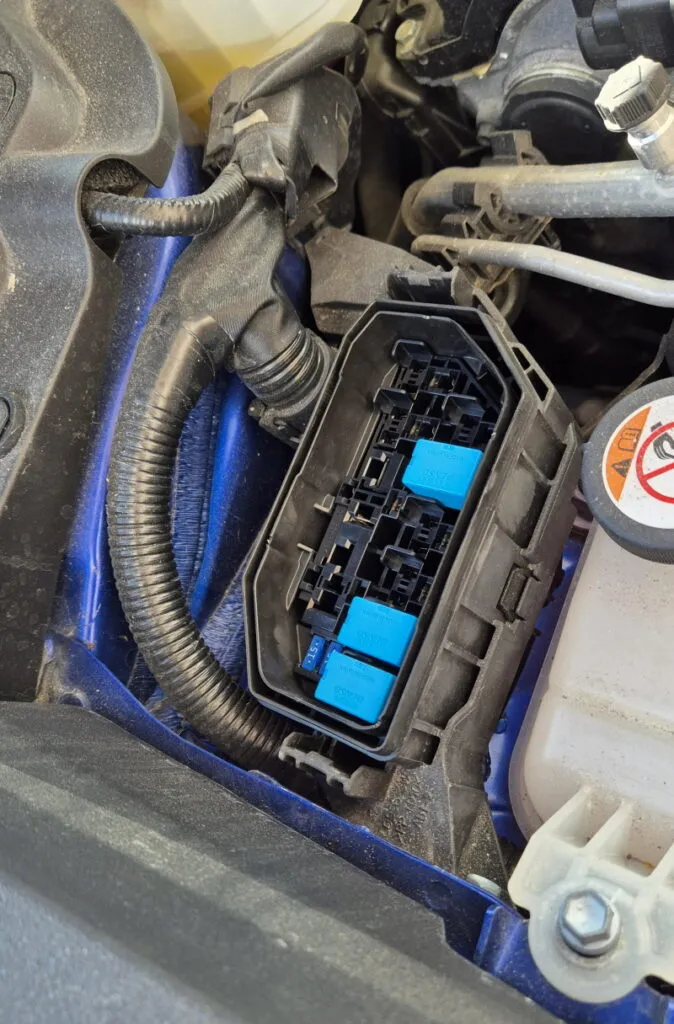

Этот блок может быть установлен с другой стороны моторного отсека.
| № | Назначение |
|---|---|
| AL | Генератор (альтернатор) |
| S/HTR FR | Обогрев сиденья (передний) |
| PTC NO.1 | Контроль температуры (модуль 1) |
| HTR | Отопитель (обогреватель) |
| DEICER | Обогрев стекла (дефростер) |
| H-LP CLN | Очиститель фар |
| S/HTR | Обогрев сидений |
| AVS | Адаптивная подвеска |
| HTR NO.2 | Отопитель (модуль 2) |
| WIPER | Стеклоочистители |
| H-LP SHADE | Затемнение фар |
На плюсовой клемме аккумулятора установлен блок мощных предохранителей в виде плавких вставок.
| № | А | Назначение |
|---|---|---|
| BATT | 140 | Питание, генератор |
| DC/DC | 120 | Круиз-контроль, гибридная система, система управления переключением |
| EPS | 80 | EPS |
| J/B-AM | 60 | Автоматическое управление светом, передняя противотуманная фара, регулятор уровня фар, освещение, система автоматического отключения света, напоминание о свете, задняя противотуманная фара, задний фонарь |
