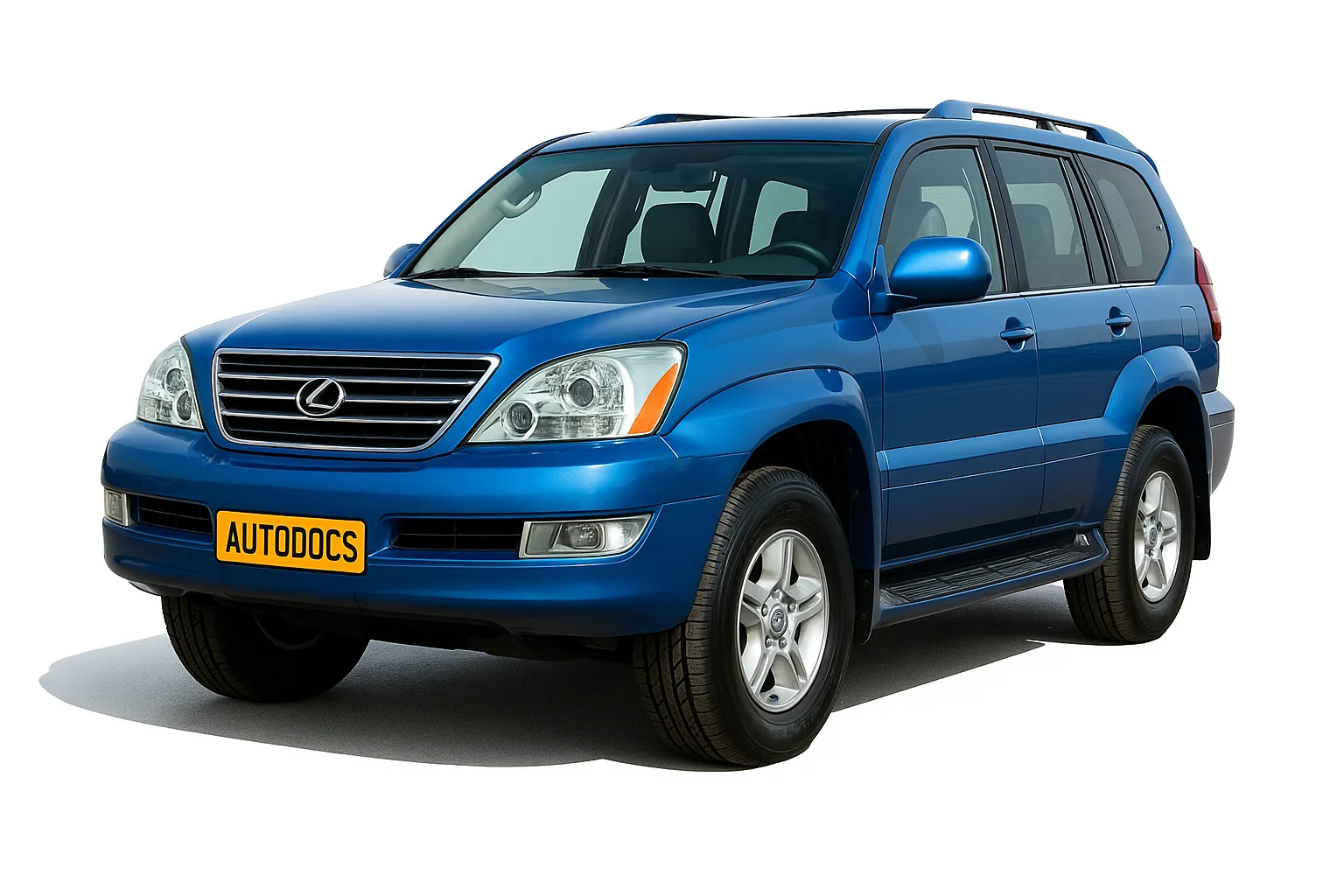

Lexus GX 470 представляет 1 поколение модельного ряда Лексус GX которое выпускалось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 году. За это время модель получила фейслифтинг. В данной публикации вы найдёте описание предохранителей и реле Лексус GX 470 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Расположение блоков и назначение элементов в них может отличатся от представленного.
Содержание
Блоки под капотом
Расположение
| № | Назначение |
|---|---|
| 1 | Блок реле №1 |
| 2 | Блок предохранителей и реле |
| 3 | Блок реле №2 |
| 4 | Реле очистителей фар |
| 5 | Блок управления контролем устойчивости (без VSC) |
| 6 | Блок реле №3 (левый руль) |
| 7 | Блок реле №3 (правый руль) |
Блок предохранителей и реле
Он находится с левой стороны рядом с аккумулятором.
Сверяйте назначение элементов со своими схемами на крышке блока.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Запасной предохранитель |
| 2 | 15 | Запасной предохранитель |
| 3 | 20 | CDS FAN — Вентилятор системы охлаждения |
| 4 | 30 | RR A/C — Задний кондиционер |
| 5 | 10 | MIR HEATER — Обогрев зеркал |
| 6 | 10 | STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS, VSC, A-TRC, задняя подвеска с регулируемой высотой |
| 7 | — | |
| 8 | 15 | FR FOG — Передний противотуманный свет |
| 9 | 7,5 | VISCUS — Вязкостной подогреватель |
| 10 | 7,5 | OBD — Диагностический разъем |
| 11 | 10 | HEAD (LO RH) — Ближний правый свет |
| 12 | 10 | HEAD (LO LH) — Ближний левый свет |
| 13 | 10 | HEAD (HI RH) — Дальний правый свет |
| 14 | 10 | HEAD (HI LH) — Дальний левый свет |
| 15 | 10 | EFI NO.2 — Кислородный датчик, датчик массового расхода воздуха |
| 16 | 7,5 | HEATER NO.2 — Кондиционер |
| 17 | 30 | DEFOG — Обогрев заднего стекла |
| 18 | 10 | AIRSUS NO.2 — Задняя подвеска с регулируемой высотой |
| 19 | 20 | FUEL HEATER — Подогрев топлива |
| 20 | 20 | SEAT HEATER — Подогрев сидений |
| 21 | 10 | DOME — Освещение салона, персональное освещение, система беспроводного дистанционного управления, подсветка замка зажигания, освещение в дверях |
| 22 | 20 | RADIO NO.1 — Аудио система |
| 23 | 10 | ECU−B — ABS, VSC, A-TRC, кондиционера, холодильник, стеклоподъемники |
| 24 | 10 | ECU−B NO.2 — Блок управления электрооборудованием кузова |
| 25 | Short pin | |
| 26 | 7,5 | ALT−S — Система зарядки |
| 27 | — | |
| 28 | 10 | HORN — Звуковой сигнал |
| 29 | 15 | A/F HEATER — Датчик соотношения воздух топливо |
| 15 | F/PMP — 1KD−FTV: Топливный насос | |
| 30 | 15 | TRN−HAZ — Указатели поворота, аварийная сигнализация |
| 31 | 10 | ETCS — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 32 | 20 | Efl — Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | Efl — 1KD−FTV: Блок управления топливным насосом, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 33 | 20 | D FR P/W — Стеклоподъемник водителя |
| 34 | 25 | DR/LCK — Центральный замок |
| 35 | — | |
| 36 | 30 | RADIO NO.2 — Аудио система |
| 37 | 120 | ALT — без PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «AIRSUS”, «RR A/C” и «STOP” |
| 140 | ALT — с PTC: Реле обогрева заднего стекла, реле зажигания, предохранители: «HEATER”, «CDS FAN”, «AM1», «J/B», «VISCUS», «OBD», «MIR HEATER», «STOP», «FR FOG”, «PTC-1», «PTC-2», «PTC-3», «AIRSUS”, «RR A/C” и «STOP” | |
| 38 | 50 | HEATER — Кондиционер |
| 39 | 50 | AIRSUS — Задняя подвеска с регулируемой высотой |
| 40 | 50 | AM1 — Предохранители: «ACC”, «CIG”, «IG1”, «IG1 NO.2”, «ECU−IG”, «FR WIP−WSH”, «RR WIP”, «RR WSH”, «DIFF”, «TEMS” и «STA” |
| 41 | 40 | PTC-1 — Вспомогательный отопитель (PTC) |
| 42 | 50 | J/B — Предохранители: «PWR OUTLET”, «P FR P/W”, «P RR P/W”, «D RR P/W”, «D P/SEAT”, «P P/SEAT”, «POWER”, «TAIL” и «PANEL” |
| 43 | 40 | PTC-2 — Вспомогательный отопитель (PTC) |
| 44 | 40 | PTC-3 — Вспомогательный отопитель (PTC) |
| 45 | 40 | ABS MTR — ABS, VSC, A-TRC |
| 46 | 30 | AM2 — Система запуска, предохранители: «IGN”, «GAUGE” и «SRS” |
| 47 | 30 | ABS SOL — без системы курсовой устойчивости: ABS |
| 50 | ABS SOL — ABS (антиблокировочная система тормозов), VSC (система курсовой устойчивости), A-TRC (активная антипробуксовочная система) | |
| 48 | 80 | GLOW — Свечи накала |
| Реле | ||
| R1 | Вентилятор системы охлаждения (CDS FAN) | |
| R2 | Вспомогательное реле (ACC CUT) | |
| R3 | Противотуманный свет | |
| R4 | Стартер (STA) | |
| R5 | Зажигание (IG) | |
| R6 | Отопитель | |
| R7 | Муфта компрессора кондиционера (MG CLT) | |
| R8 | — | |
| R9 | Обогрев заднего стекла (DEFOG) | |
| R10 | Насос антиблокировочной системы тормозов (ABS MTR) | |
| R11 | Активная антипробуксовочная система (TRC MTR) | |
| R12 | Антиблокировочная система тормозов (ABS SOL) | |
| R13 | Система помощи при спуске по склону (DAC) | |
| R14 | Топливный насос (C/OPN) или EDU | |
| R15 | — | |
| R16 | Блок управления двигателем (EFI) | |
| R17 | Датчик соотношения воздух топливо (A/F HEATER) | |
| R18 | Топливный насос | |
| R19 | Фары (HEAD) | |
Блок реле 1
| № | Описание |
|---|---|
| R1 | Стартер (STA) |
| R2 | Свечи накала (GLOW) |
Блок реле 2
| № | Описание |
|---|---|
| R1 | Пневматическая подвеска (AIR SUS) |
| R2 | Диммер (при наличии дневных ходовых огней) |
Блок реле 3
| № | Описание |
|---|---|
| R1 | Вспомогательный отопитель (PTC №1) |
| R2 | Вспомогательный отопитель (PTC №2) |
| R3 | Вспомогательный отопитель (PTC №3) |
Блоки в салоне
Блок предохранителей
Он находится в нижней части панели приборов, за защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | IGN — Блок управления топливным насосом, cистема многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, ABS, VSC, A-TRC |
| 2 | 10 | SRS — Система подушек безопасности SRS |
| 3 | 7,5 | GAUGE — Комбинация приборов |
| 4 | 7,5 | ST2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 5 | 30 | FR WIP−WSH — Стеклоочиститель и омыватель |
| 6 | 20 | TEMS — Электронная регулируемая подвеска |
| 7 | 20 | DIFF — Блокировка заднего дифференциала, блокировка центрального дифференциала |
| 8 | 15 | RR WIP — Задний стеклоочиститель |
| 9 | — | |
| 10 | 30 | D P/SEAT — LHD: Сиденье водителя с электроприводом |
| 30 | P P/SEAT — RHD: Сиденье пассажира с электроприводом | |
| 11 | 30 | P P/SEAT — LHD: Сиденье пассажира с электроприводом |
| 30 | D P/SEAT — RHD: Сиденье водителя с электроприводом | |
| 12 | 15 | PWR OUTLET — Розетка |
| 13 | 10 | IG1 NO.2 — Кондиционер, холодильник |
| 14 | 15 | RR WSH — Омыватель заднего стекла |
| 15 | 10 | ECU-IG — Блокировка селектора коробки передач, стеклоподъемники, ABS, VSC, A-TRC, кондиционер, люк, розетки |
| 16 | 10 | IG1 — ABS, VSC, A-TRC, кондиционер, система зарядки, обогрев заднего стекла, лампы заднего хода, указатели поворота, аварийная сигнализация |
| 17 | 7,5 | STA — Блок управления топливным насосом |
| 18 | 20 | P FR P/W — Стеклоподъемник переднего пассажира |
| 19 | 20 | P RR P/W — LHD: Задний правый стеклоподъемник |
| 20 | D RR P/W — RHD: Задний правый стеклоподъемник | |
| 20 | 20 | D RR P/W — LHD: Задний левый стеклоподъемник |
| 20 | P RR P/W — RHD: Задний левый стеклоподъемник | |
| 21 | 10 | PANEL — Подсветка панели приборов |
| 22 | 10 | TAIL — Габаритный свет, освещение номерного знака |
| 23 | 7,5 | ACC — Блок управления автоматической коробкой передач, розетки, зеркала с электроприводом, аудио система |
| 24 | 10 | CIG — Прикуриватель |
| 25 | 30 | POWER — Стеклоподъемники, люк |
За прикуриватель и розетки отвечают предохранители под номерами 24 (CIG) и 12 (PWR OUTLET).
С обратной стороны блока крепятся некоторые реле.
| № | Назначение |
|---|---|
| R1 | Звуковой сигнал |
| R2 | Габаритный свет |
| R3 | Силовое реле (стеклоподъемники, люк) |
| R4 | Розетки (ACC SKT) |
Блок реле
Установлен под панелью приборов, с левой стороны.
| № | Описание |
|---|---|
| R1 | Панель |
| R2 | Лампы заднего хода |
| R3 | Обогрев зеркал (MIR HTR) |
