Первое поколение Porsche Cayenne выпускалось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 годах с заводским индексом 9PA и маркировкой кузова 955 и 957. В этой публикации мы представим описание предохранителей и реле Porsche Cayenne 955 957 с диограммами блоков предохранителей, их фотографиями и расположением. Выделим предохранители, отвечающие за прикуриватель.
Назначение предохранителей и реле может отличаться от представленных и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Блоки в салоне
Блок предохранителей слева
На левом торце приборной панели, за защитной крышкой, находится блок предохранителей.
| № | A | Назначение |
|---|---|---|
| 1 | 20 | Прикуриватель, розетка центральной консоли, розетка задней центральной консоли |
| 2 | 5 | Устройство приема радиосигнала дополнительного водяного отопителя |
| 3 | 20 | Розетка в ногах пассажира |
| 4 | 15 | 2002-2007: Дополнительный водяной отопитель/дополнительный отопитель |
| 20 | 2007-2010: Дополнительный водяной отопитель/дополнительный отопитель | |
| 5 | 20 | Розетка в багажном отделении |
| 6 | 15 | Porsche Entry & Drive |
| 7 | 5 | Диагностический разъем, блок управления антенной, датчик дождя, датчик света |
| 8 | 30 | Стеклоочиститель |
| 9 | 15 | Блок управления бортовым питанием (насос омывателя ветрового стекла) |
| 10 | 25 | 2002-2007: Стеклоподъемник левой задней двери |
| 30 | 2007-2010: Стеклоподъемник и центральный замок левой задней двери | |
| 11 | 15 | 2002-2007: Блок управления дверью водителя (центральный замок), блок управления левой задней дверью (центральный замок) |
| 12 | 20 | 2002-2007: Блок управления бортовым питанием (освещение салона) |
| 13 | – | |
| 14 | 25 | 2002-2007: Стеклоподъемник левой передней двери |
| 30 | 2007-2010: Стеклоподъемник и центральный замок левой передней двери | |
| 15 | 15 | Задний правый фонарь; центральный замок, стеклоподъемники, электрозеркала |
| 16 | 20 | Блок управления бортовым питанием (сигнал) |
| 17 | 10 | 2002-2007: Блок управления бортовым питанием (указатели поворота, левые стояночные фонари) |
| 30 | 2007-2010: Блок управления бортовым питанием (указатели поворота левые, ближний свет левый, стояночные фонари правые) | |
| 18 | 20 | 2002-2007: Омыватель фар |
| 25 | 2007-2010: Омыватель фар | |
| 19 | 15 | 2002-2007: Блок управления бортовым питанием (противотуманная фара) |
| 5 | 2007-2010: Блок управления бортовым питанием (освещение салона) | |
| 20 | 30 | 2007-2010: Блок управления бортовым питанием (подсветка приборной панели, левая противотуманная фара, левая дополнительная дальняя фара) |
| 21 | 15 | 2002-2007: Блок управления бортовым питанием (адаптивные фары освещения поворотов) |
| 22 | 30 | Блокировка заднего дифференциала, раздаточная коробка, электропривод крышки багажника |
| 23 | 10 | 2002-2007: Блокировка заднего дифференциала, блок управления отключением стабилизатора поперечной устойчивости |
| 2007-2010: Блокировка дифференциала | ||
| 24 | 5 | Система контроля давления в шинах |
| 25 | – | |
| 26 | 10 | Porsche Stability Management (PSM), выключатель стоп-сигнала, подушка безопасности переднего пассажира, приборная панель, подушки безопасности, блок управления двигателем, блок управления рулевой колонкой |
| Блок управления двигателем (управление двигателем, вентиляторы охлаждения, подушки безопасности, выключатель педали сцепления, приборная панель) | ||
| 27 | – | |
| 28 | – | |
| 29 | – | |
| 30 | 15 | Дополнительное освещение (внедорожное) |
| 31 | 15 | Дополнительное освещение (внедорожное) |
| 32 | – | |
| 33 | 15 | Блок управления рулевой колонкой, обогрев рулевого колеса |
| 34 | 5 | Датчик объема, обогреваемые сиденья, датчик крена |
| 35 | 15 | 2002-2007: Ближний свет, дальний свет (левая сторона) |
| 30 | 2007-2010: Блок управления бортовым питанием (противотуманная фара справа, дополнительная дальняя фара справа, освещение салона) | |
| 36 | 10 | 2002-2007: Блок управления бортовым питанием |
| 30 | 2007-2010: Панель управления регулировкой сиденья водителя | |
| 37 | ||
| 38 | 10 | Стоп-сигналы |
| 39 | 5 | Обогрев заднего стекла, обогрев сидений |
| 40 | 5 | Блок управления приборной панелью, диагностика |
| 41 | 15 | Блок управления системой доступа и запуска |
| 42 | 30 | Блок управления люком крыши |
| 43 | 30 | Сабвуфер |
| 44 | 30 | Панель управления регулировкой сиденья водителя, блок управления регулировкой сиденья и рулевой колонки с функцией памяти, блок управления регулировкой сиденья водителя |
| 45 | 30 | Регулировка высоты левого сиденья, регулировка наклона спинки левого сиденья, блок управления обогревом задних сидений |
| 46 | – | |
| 47 | 10 | 2002-2007: Блокировка заднего дифференциала |
| 2007-2010: Раздаточная коробка | ||
| 48 | 5 | Дополнительный жидкостный отопитель/дополнительный отопитель |
| 49 | 5 | Блок управления Servotronic, блок управления отключением стабилизатора поперечной устойчивости |
| 50 | 10 | 2002-2007: Нагревательный резистор системы вентиляции картера |
| 51 | 5 | Датчик качества воздуха, стояночный тормоз, диагностический разъем |
| 52 | 30 | 2002-2007: Задний стеклоочиститель |
| 15 | 2007-2010: Задний стеклоочиститель | |
| 53 | 5 | Обогрев заднего стекла (зеркала), датчик объема, выключатель света, блок управления рулевой колонкой |
| 54 | 10 | Корректор фар, модуль левой фары (2007-2010) |
| 55 | – | |
| 56 | 40 | Вентилятор отопителя, передний |
| 57 | 40 | 2002-2007: Вентилятор заднего внутреннего отопителя (4-зонный климат) |
| 2007-2010: Porsche Active Suspension Management (PASM) |
За прикуриватели (розетки) отвечают предохранители под номерами 1, 3 и 5 на 20A.

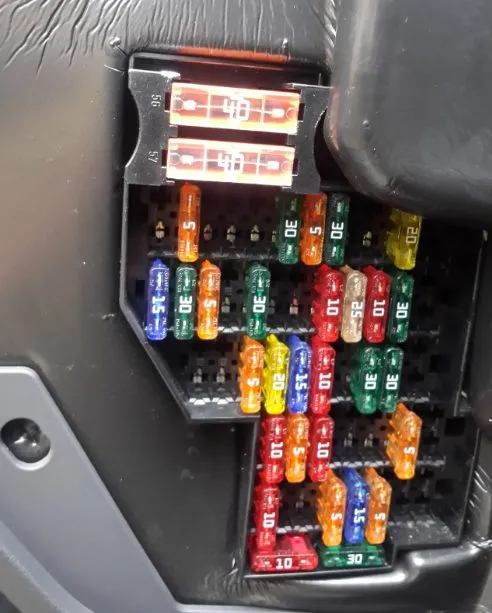

Блок предохранителей справа
Еще один блок предохранителей установлен на правом торце приборной панели, также закрытый защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Блок управления прицепом |
| 2 | 5 | Парковочная система помощи |
| 3 | 15 | Блок управления прицепом |
| 4 | 5 | 2002-2007: Блок управления электроникой управления мобильным телефоном |
| 5 | 15 | Блок управления прицепом |
| 6 | 30 | Porsche Stability Management (PSM) |
| 7 | 5 | Блок управления раздаточной коробкой, подготовка под мобильный телефон |
| 8 | 20 | 2002-2007: Блок управления бортовым питанием (дополнительный дальний свет) |
| 30 | 2007-2010: Блок управления бортовым питанием (указатели поворота справа, ближний свет правый, стояночные фонари левые) | |
| 9 | 5 | 2002-2007: Чейнджер CD, DVD навигация |
| 10 | 5 | ТВ-тюнер, спутниковый приемник (2002-2007), система заднего развлечения (2007-2010) |
| 11 | 10 | Радиоприемник или Porsche Communication System (PCM) |
| 12 | 30 | Аудиоусилитель |
| 13 | 5 | Обогрев сидений |
| 14 | 15 | Задний левый фонарь; центральный замок, стеклоподъемники, электрозеркала |
| 15 | 25 | 2002-2007: Стеклоподъемник правой задней двери |
| 30 | 2007-2010: Стеклоподъемник и центральный замок правой задней двери | |
| 16 | 10 | Освещение багажного отделения |
| 17 | 15 | 2002-2007: Ближний свет, дальний свет (правая сторона) |
| 18 | 30 | Обогрев заднего стекла |
| 19 | 25 / 30 | Усилитель тормозов (блок управления прицепом) |
| 20 | 30 | Регулировка высоты сиденья |
| 21 | 10 | Открывание запасного колеса, сирена сигнализации |
| 22 | 30 | 2002-2007: Блок управления регулировкой сиденья переднего пассажира, блок управления обогревом передних сидений |
| 25 | 2007-2010: Обогрев передних сидений | |
| 23 | 10 | Климат-контроль |
| 24 | 30 | Блок управления регулировкой сиденья переднего пассажира |
| 25 | 5 | Блок управления и панель дисплея заднего климат-контроля |
| 26 | – | |
| 27 | 15 | Управление уровнем кузова (Porsche Active Suspension Management (PASM)), активное управление кренами (Porsche Dynamic Chassis Control (PDCC)) |
| 28 | – | |
| 29 | 10 | 2002-2007: Блок управления трансмиссией |
| 5 | 2007-2010: Блок управления трансмиссией, переключатель Tiptronic | |
| 30 | 20 | Привод автоматической крышки багажника |
| 31 | 15 | Замок крышки топливного бака |
| 32 | 10 | 2002-2007: Блок управления дверью переднего пассажира (центральный замок), блок управления правой задней дверью (центральный замок) |
| 33 | – | |
| 34 | 25 | 2002-2007: Стеклоподъемник правой передней двери |
| 30 | 2007-2010: Стеклоподъемник и центральный замок правой передней двери | |
| 35 | 10 | 2002-2007: Блок управления бортовым питанием (указатели поворота, стояночные фонари справа) |
| 30 | 2007-2010: Блок управления регулировкой сиденья переднего пассажира | |
| 36 | 5 | Модуль люка крыши, телефон, модуль компаса (блок управления системой позиционирования автомобиля) |
| 37 | – | |
| 38 | 10 | Porsche Stability Management (PSM) |
| 39 | 5 | Диагностика |
| 40 | 10 | Блок управления раздаточной коробкой |
| 41 | 10 | Блок управления прицепом |
| 42 | 5 | Панель управления открывателем гаража, блок управления открывателем гаража |
| 43 | 5 | Лампы заднего хода |
| 44 | 5 | Нагревательный резистор левой форсунки омывателя ветрового стекла, нагревательный резистор правой форсунки омывателя ветрового стекла, управление обогревом сидений, панель управления регулировкой дорожного просвета, активное управление кренами (Porsche Dynamic Chassis Control (PDCC)) |
| 45 | – | |
| 46 | 5 | 2007-2010: Система заднего развлечения |
| 47 | 10 | 2002-2007: Подготовка мобильного телефона |
| 48 | 10 | Управление уровнем кузова (Porsche Active Suspension Management (PASM)) |
| 49 | 5 | Телефон, электрохромное внутреннее зеркало |
| 50 | 5 | 2002-2007: Помощь при парковке |
| 10 | 2007-2010: Модуль правой фары | |
| 51 | 20 | 2002-2007: Блок управления Tiptronic |
| 15 | 2007-2010: Блок управления Tiptronic | |
| 52 | 5 | Переключатель Tiptronic, соленоид блокировки P, многофункциональный переключатель |
| 53 | 30 | Реле обогрева ветрового стекла левой стороны |
| 54 | 30 | Реле обогрева ветрового стекла правой стороны |
| 55 | 5 | Камера заднего вида |
| 56 | 40 | Porsche Stability Management (PSM) |
| 57 | 40 | Блок управления раздаточной коробкой |

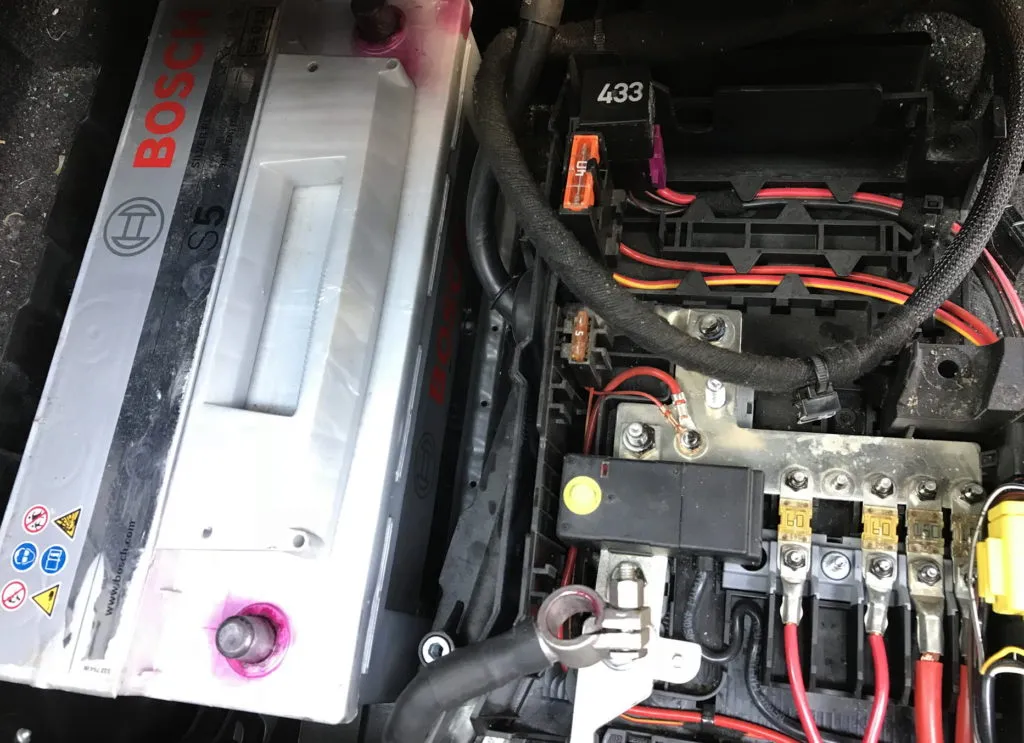

Силовой блок предохранителей
Этот блок крепится к положительной клемме аккумулятора и состоит из мощных предохранителей.
| № | A | Защищаемые компоненты |
|---|---|---|
| 1 | Главный выключатель аккумулятора | |
| 2 | Реле питания клеммы 15 (100) / (433) | |
| 3 | Реле зарядки второго аккумулятора | |
| SD1 | 150 | Левый блок предохранителей |
| SD2 | 150 | Правый блок предохранителей |
| SD3 | 60 | Правый блок предохранителей |
| SD4 | 60 | Блок коммутации, левый блок предохранителей |
| SD5 | 60 | Реле клеммы 15 |
| SD7 | 250 | Параллельное соединение аккумулятора |
| SD8 | 150 | Розетка |
| SD9 | 5 | Блок управления бортовым питанием |
| SD10 | 10 | Блок управления бортовым питанием |
| SD11 | 5 | Диагностика провода стартера |
| SD12 | Не используется | |
| SD13 | 40 | Электродвигатель компрессора системы регулировки дорожного просвета |
| SD14 | Не используется |
Дополнительные реле могут быть установлены отдельно, вне блоков, в районе рулевой рейки.
Моторный отсек
Блок предохранителей и реле
Под капотом в моторном отсеке с левой стороны находится блок с предохранителями и реле.
| № | A | Обозначение |
|---|---|---|
| 1 | 60 | Блок управления вентилятором радиатора, вентилятор радиатора |
| 2 | 30 | Блок управления вентилятором радиатора, вентилятор радиатора |
| 3 | 40 | Насос вторичного воздуха |
| 4 | 40 | Насос вторичного воздуха |
| 5 | 30 | Катушка зажигания, предохранители в блоке реле и предохранителей |
| 6 | 30 | Катушка зажигания |
| 7 | 10 | Форсуночные цилиндры, реле насоса охлаждения топлива 20A Катушка зажигания |
| 8 | 15 | Cayenne: Катушки зажигания |
| Cayenne S/Cayenne GTS/Cayenne S Transsyberia: | ||
| Клапан сброса давления топливного бака, компрессор кондиционера, модуль управления кондиционером, вентиляция картера, клапан переключения впускного коллектора | ||
| 9 | 30 | Блок управления Motronic, блок управления двигателем, блок управления системой впрыска дизеля |
| 10 | 10 | 2002-2007: Электроника двигателя: блок управления вентилятором радиатора, работа насоса после выключения двигателя, абсорберный клапан, датчик высокого давления, диагностический насос топливной системы |
| 2007-2010:Cayenne: Реле вспомогательного насоса охлаждающей жидкости, диагностический насос топливной системы, клапан канистры, вентилятор, датчик высокого давления | ||
| 2007-2010:Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Блок управления вентилятором радиатора, датчик высокого давления, диагностический насос топливной системы, абсорберный клапан, датчик уровня и температуры масла | ||
| 11 | 15 | Электроника двигателя, насос вторичного воздуха (Cayenne), компрессор кондиционера (Cayenne), датчик уровня и температуры масла (Cayenne) |
| 2007-2010:Cayenne: Датчик уровня и температуры масла, компрессор кондиционера, блок управления кондиционером, вентиляция картера | ||
| 2007-2010:Cayenne S/Cayenne GTS/Cayenne S Transsyberia:Блок управления двигателем, топливный клапан | ||
| 12 | 5 | Реле насоса вторичного воздуха, реле электробензонасоса |
| 10 | Соленоидный клапан абсорбера 1, регулятор, блок управления свечами накаливания | |
| 20 | Термостат системы охлаждения. электронное управление двигателем, датчик высокого давления, реле прокачки охлаждающей жидкости после выкл. двигателя, блок управления климатом, клапан управления фазами впуска, электродвигатель изменения геометрии впускного коллектора | |
| 13 | 15 | Правый топливный насос |
| 14 | 15 | Левый топливный насос |
| 10 | Дозирующий топливный клапан | |
| 15 | 15 | Реле топливного насоса, блок управления Motronic, блок управления двигателем |
| 16 | 10 | Реле параллельного подключения аккумулятора |
| 30 | Насос тормозов | |
| 17 | 15 | Лямбда-зонд |
| 30 | Лямбда-зонд | |
| 18 | 7.5 / 15 | Лямбда-зонд после катализатора |
| Реле | ||
| A1 | Блок управления свечами накаливания (475) | |
| A2 | Реле питания клеммы 30 (109) / (219) | |
| A4 | Реле топливного насоса (53) | |
| A6 | Реле насоса охлаждения топлива (404) | |
| A5 | Реле дополнительного насоса охлаждающей жидкости (404) | |
| A3 | Блок управления свечами накаливания (475) | |
| B6 | Реле дополнительного топливного насоса (449) | |
| B7 | Не используется | |
| B4 | Реле низкой мощности нагрева (100) Реле питания 1 (100) | |
| B3 | Реле высокой мощности нагрева (100) | |
| B1 | Реле питания клеммы 30 (219) | |
| B2 | Реле топливного насоса (53) | |
| C20 | Реле питания клеммы 50 (433) | |
| C19 | Реле подкачивающего топливного насоса (404) | |
