Скания 5 6 серии, так многие называют группу грузовых автомобилей выпускавшихся с 2005 года под настоящее время в двух поколениях, которая включает такие серии как Scania P, G, R, T и многие другие. В нашем материале мы покажем описание предохранителей и реле Скания 5 / 6 серии со схемой блока и фото-пример его исполнения. Выделим предохранитель отвечающий за прикуриватель.

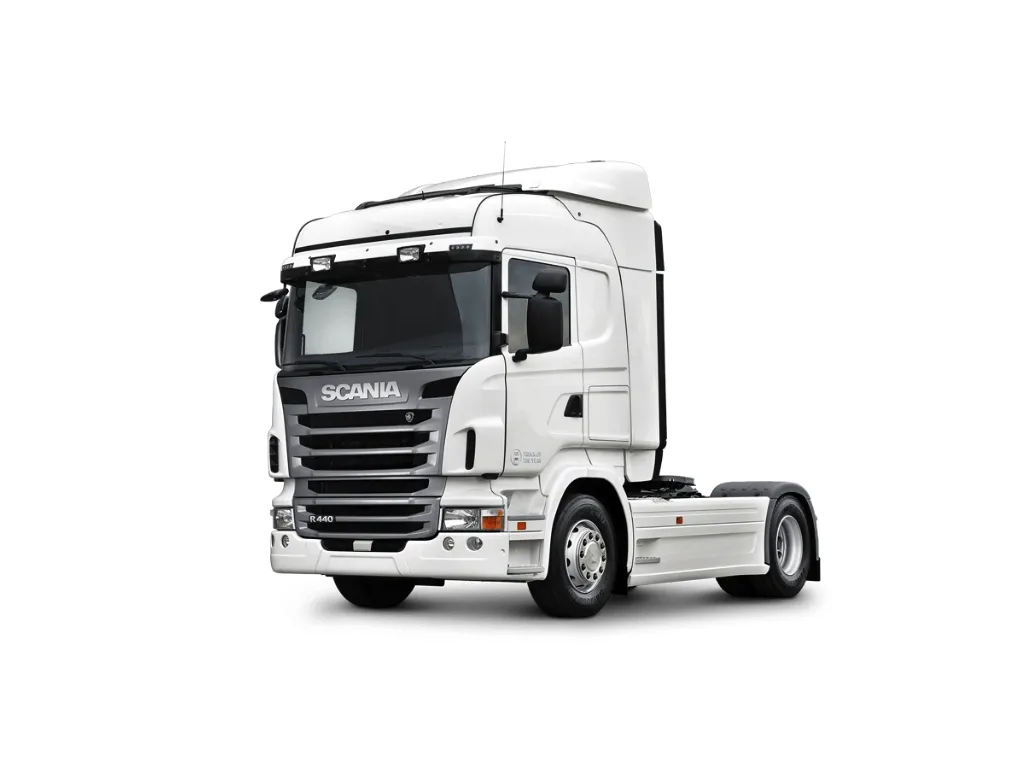

Скания 5 серии

Блок предохранителей и реле

Основной блок с предохранителями и реле находится в панели приборов, со стороны пассажира за защитной крышкой.

Блок в салоне скания 5

Исполнение блока и назначение элементов может отличаться от представленного. Сверяйте назначение со своей схемой на обратной стороне крышки.

Схема предохранителей

Схема предохранителей

Расшифровка

1 5А ECU, ABS/EBS прицепа
2 30А Клапаны прицепа
3 5А PT01, PT02, GMS, BWE, ZTE, старт-стоп
4 2А Регулировка зеркал, сигнализация при движении задним ходом
5 5А Внутреннее освещение (exclusive), предупреждение об уходе с выбранной полосы движения
6/1 20А Левый стеклоподъемник
6/2 30А Стекло подъемник, левая сторона, двойная кабина
7 20А Дополнительный кондиционер, двойная кабина
8 10А Прикуриватель
9 5А Круиз-контроль/ AICC
10 5А ACC/MCC, тахограф
11 10А Блокировки дифференциалов, ABS 6-канальная
12 5А Дневные ходовые огни, дополнительный выключатель освещения
13 10А Механизм подъема дополнительного моста, EEC
14 5А Надувная подушка безопасности, преднатяжитель ремня безопасности
15/1 20А Правый стеклоподъемник
15/2 30А Стекло подъемник, правая сторона, двойная кабина
16 10А Алкотестер (alcolock), напряжение от клеммы 15
17 20А Кузов
18 5А Выключатель «массы» аккумулятора
19 20А Координатор
20 20А Подача напряжения, блок управления EMS
21 10А Замок зажигания
22 20А Подача напряжения, блок управления EMS
23 10А Инвертор
24 20А ABS/ EBS
25 10А Подача напряжения, блок управления ELC
26 20А Вентилятор кабины
27 5А CT
28 20А Люк в крыше
29 10А Приборный щиток, тахограф
30 30А Кузов
31 10А Блок управления AWD, освещение салона
32 10А SDP3 (диагностика)
33 10А Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок
34 20А Преобразователь напряжения 24 В/12 В, электрическая розетка 12 В
35 20А Электрическая система дополнительного оборудования
36/1 20А OPC
36/2 10А Allisson
37 10А Центральная блокировка
38 15А Дополнительный отопитель (ATA, WTA)
39 10А Панель выключателей фонарей заднего хода
40 20А Электрическая розетка 24 В
41 10А Блок управления APS, электрическая система дополнительного оборудования
42 20А Электрический механизм опрокидывания кабины
43 10А Холодильник
44 10А Алкотестер (Alcolock)
45 20А Обогрев зеркала заднего вида, обогрев лобового стекла
46 10А Обогрев сиденья, вентилятор охлаждения масла
47 10А Таймер двигателя, обогрев топливного фильтра, обогрев водо отделительного всасывающего фильтра
48 10А Кузов
49 30А RES, MGU
50 5А Желтая и зеленая шина предупреждения
51 30А Насос охлаждающей жидкости
52 2А Тревога
53 2А Предупреждение об открытом люке крыши
54 10А Габаритный фонарь, левый борт
55 10А Габаритный фонарь, правый борт
56 5А Фоновое освещение, габаритные фонари
57 20А Кузов
58 10А Прицеп, левая сторона
59 10А Прицеп, правая сторона
60 20А Рабочее освещение
61 2А FMS, Кузовное оборудование
62 2А Преобразователь напряжения 24 В/12 В, дистанционный иммобилайзер
63 10А Блок предупреждений для водителя, передняя видеокамера
64 5А SMS
65 20А Турбокомпрессор с изменяемой геометрией
66 10А Питание, блок управления TPM
67 30А Кухонный модуль, система подъёма кабины
68 10А Напряжение питания ТВ
69 20А Блокировка моста прицепа/ вентилятора охлаждения масла
70 10А Радар
71 20А Подогреватель топлива, система топливного охладителя
72 10А Электрический привод дроссельной заслонки
73 20А Подогреватель топлива, система топливного охладителя
74 10А Очистка фар
75 30А Насос охлаждающей жидкости
76 5А Преобразователь постоянного тока, блок аккумуляторов
77 5А Блок аккумуляторов
78 15А Насос охлаждающей жидкости, коробка передач

За прикуриватель отвечает предохранитель номер 8 на 10А.

Схема отдела реле

Реле RР1 – RР4 (на верхней схеме)

Схема реле

Описание реле

RP1 Подача напряжения от клеммы 15
RP2 Подача напряжения от клеммы 15
RP3 управляется VIS
RP4 Подача питания от клеммы 58, управляется VIS
RP5 Внутреннее освещение
RP6 Механизм подъема дополнительного моста
RP7 Стоп – сигналы
RP8 Фонарь заднего хода
RP9 Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе
RP10 ECU для подготовки FMS
RP11 ECU для подготовки FMS
RP12 Реле AC (Crew Cab)
RP13 Предохранительный переключатель
RP18 Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S
RP19 Реле электронной системы подъема кабины
RP20 Задний подъёмный борт и кухонное оборудование
RP23 Дополнительный фонарь
RP24 Дополнительный фонарь
RP25 Дополнительный фонарь
