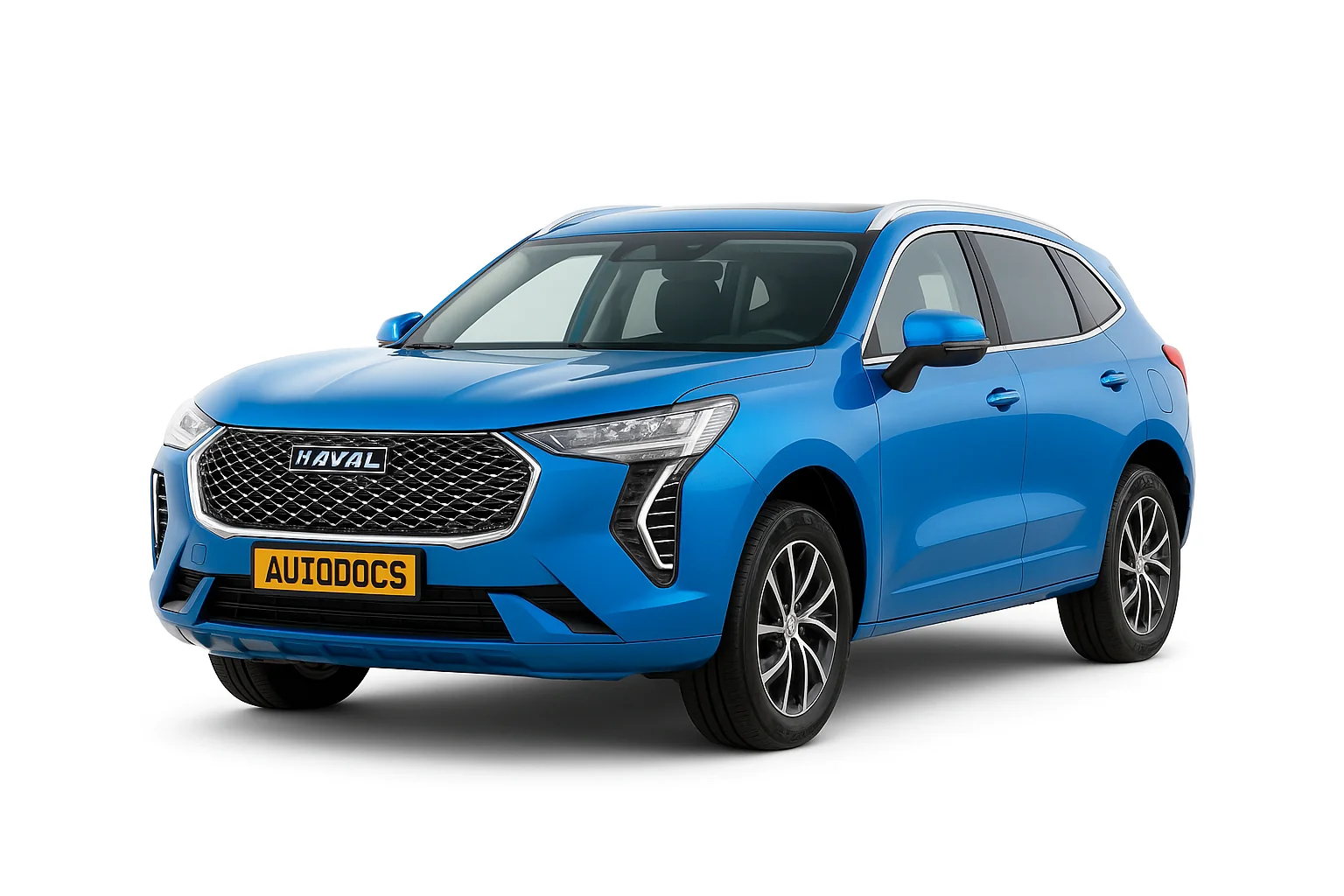

Haval Jolion выпускался в 2021, 2022, 2023, 2024, 2025, 2026 и по настоящее время. За это время модель получила рестайлинг. В нашей статье вы сможете найти описание предохранителей и реле Хавал Джолион со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
Внутри автомобиля Хавал Джолион блок с предохранителями находится в нижней части панели приборов, со стороны водителя. Для доступа надо убрать печаточный ящик.
| № | A | Обозначение |
|---|---|---|
| F101 | Резерв | |
| F102 | 10 | Электронный переключатель скоростей, автомобильный видеорегистратор |
| F103 | 5 | Шлюз, комбинированный переключатель |
| F104 | 40 | Вентилятор |
| F105 | 7,5 | Разъем USB с функцией зарядки |
| F106 | 15 | Обогрев рулевого колеса |
| F107 | 15 | Резервный источник электропитания в зоне переднего ряда сидений (прикуриватель) |
| F108 | 15 | Электропитание блока управления оборудованием передней части салона IG1 |
| F109 | Резерв | |
| F110 | 15 | Блок КВСМ-1 |
| F111 | 15 | Блок КВСМ-2 |
| F112 | 40 | Преобразователь постоянного тока (400 Вт) |
| F113 | 15 | Подстаканник для охлаждения и нагрева |
| F114 | 10 | Лампы внутреннего освещения |
| F115 | 20 | Центральный замок |
| F116 | Резерв | |
| F117 | 30 | Преобразователь постоянного тока (200 Вт) |
| F118 | 15 | Розетка в зоне заднего ряда сидений |
| F119 | 10 | Диагностический разъем |
| F120 | 15 | Беспроводная зарядка, модуль атмосферной подсветки, радар обнаружения слепых зон |
| F121 | 15 | Контроллер подушек безопасности |
| F122 | 10 | Блок Т-ВОХ, переключатель центрального управления, умное внутреннее зеркало заднего вида |
| F123 | 10 | Наружное зеркало заднего вида |
| F124 | 15 | Центральный замок |
| F125 | 5 | Электронный переключатель скоростей, блок предохранителей багажника, задний радар |
| F126 | 15 | Усилитель мощности 1 |
| F127 | 15 | Усилитель мощности 2 |
| F128 | 15 | Блок T-BOX, комбинированная приборная панель |
| F129 | 25 | Люк, жалюзи крыши |
| F130 | 25 | Головное мультимедийное устройство |
| F131 | Резерв | |
| F132 | 5 | Замок крышки топливного бака высокого давления |
| F133 | 25 | Модуль левой передней двери, стеклоподъемник левой передней двери |
| F134 | 25 | Модуль правой передней двери, стеклоподъемник правой передней двери |
| F135 | 30 | ACU |
| F136 | 15 | Электронный замок от детей |
| F137 | 10 | Водяной насос без давления HCU |
| F138 | 10 | Кондиционер |
| F139 | Резерв | |
| F140 | 15 | Блок управления прицепом 1 |
| F141 | Резерв | |
| F142 | 15 | Зарядное устройство |
| F143 | 15 | Блок управления прицепом 2 |
| F144 | 30 | Регулировка положения сиденья |
| F145 | 20 | Подогрев передних сидений |
| F146 | 30 | Контроллер педали |
| F147 | 20 | Контроллер системы интеллектуального вождения L2 |
| F148 | 30 | Контроллер системы полного привода / Электрическая задняя дверь |
| F149 | 25 | Двери и окна |
| F150 | 25 | Дифференциальная блокировка |
| F151 | 20 | Обогрев задних сидений |
| F152 | 7,5 | Давление в шинах, система автоматической парковки |
| F153 | 20 | Контроллер полного привода |
| F154 | 25 | Блокировка дифференциала / Замок |
За работу прикуривателей отвечают предохранители под номерами 118 и 120.
Блок под капотом
В моторном отсеке, под капотом с левой стороны около аккумулятора, расположен основной блок с предохранителями и реле.
| № | A | Назначение |
|---|---|---|
| B1 | 125 | Блок предохранителей приборной панели |
| B2 | 100 | Вентилятор |
| ВЗ | 100 | Система EPS |
| В4 | 60 | Водяной насос двигателя |
| В7 | 350 | Встроенный стартер и генератор |
| F1 | 15 | Главное реле 2 |
| F2 | 15 | Главное реле 3 |
| F3 | 15 / 20 | Звуковой сигнал |
| F4 | 20 | Очиститель ветрового стекла |
| F5 | 15 | Омыватель стекол |
| F6 | 15 | Компрессор / насос отопителя |
| F7 | 10 | Главное реле 1 |
| F8 | 20 | Главное реле 4 |
| F201 | 25 | Интеллектуальный блок управления |
| F202 | 30 | Электропривод стеклоочистителей ветрового стекла |
| F203 | 15 | Блок управления АКПП |
| F204 | Резерв | |
| F205 | 25 | Питание инвертора |
| F206 | 30 | Розетка 1 питания прицепа |
| F207 | 30 | Розетка 2 питания прицепа |
| F208 | 25 | Интеллектуальный блок управления 4 |
| F209 | Резерв | |
| F210 | 15 | Постоянное напряжение, блок ЕСМ |
| F211 | 30 | Интеллектуальный блок управления 1 |
| F212 | 30 | Стартер |
| F213 | Резерв | |
| F214 | 15 | Муфта сцепления переднего моста |
| F215 | 40 | ESP1 |
| F216 | 40 | ESP2 |
| F217 | Резерв | |
| F218 | 30 | Источник питания 12 В на крыше автомобиля |
| F219 | 20 | Электронный вакуумный насос |
| F220 | Резерв | |
| F221 | Резерв | |
| F222 | Резерв | |
| F223 | 30 | Интеллектуальный блок управления 3 |
| F224 | Резерв | |
| F225 | Резерв | |
| F226 | 10 | IG1 ЭБУ |
| F227 | Резерв | |
| F228 | 5 | Обратная связь при запуске |
| F229 | Резерв | |
| F230 | Резерв | |
| F231 | Резерв | |
| F232 | Резерв | |
| F233 | Резерв | |
| F234 | Резерв | |
| F235 | Резерв | |
| F236 | Резерв | |
| F237 | Резерв | |
| F401 | 10 | Обогрев передних форсунок |
| F402 | Резерв | |
| F403 | Резерв | |
| F404 | Резерв | |
| F405 | Резерв | |
| F406 | Резерв | |
| Реле | ||
| R201 | Резерв | |
| R202 | Резерв | |
| R203 | Резерв | |
| R204 | Резерв | |
| R205 | Реле трансмиссионной цепи | |
| R206 | Силовое реле прицепа / Электронное реле вакуумного насоса | |
| R207 | Пусковое реле | |
| R208 | Силовое реле инвертора / Реле высокой скорости вентилятора | |
| R209 | Реле источника питания 12 В, потолок / Реле низкой скорости вентилятора | |
| R210 | Реле отключения полного привода / Реле левого нагревателя лобового стекла | |
| R211 | Реле подключения полного привода / Реле правого нагревателя лобового стекла | |
Блок в багажнике
Данный блок с предохранителями установлен в багажном отсеке с левой стороны.
| № | A | Описание |
|---|---|---|
| 1 | 15 | Топливный насос |
| 2 | 10 | Очиститель заднего стекла |
| 3 | 10 | Обогрев ветрового стекла |
| 4 | 10 | Подогрев наружных зеркал заднего вида |
| 5 | 30 | Обдув стекла |
