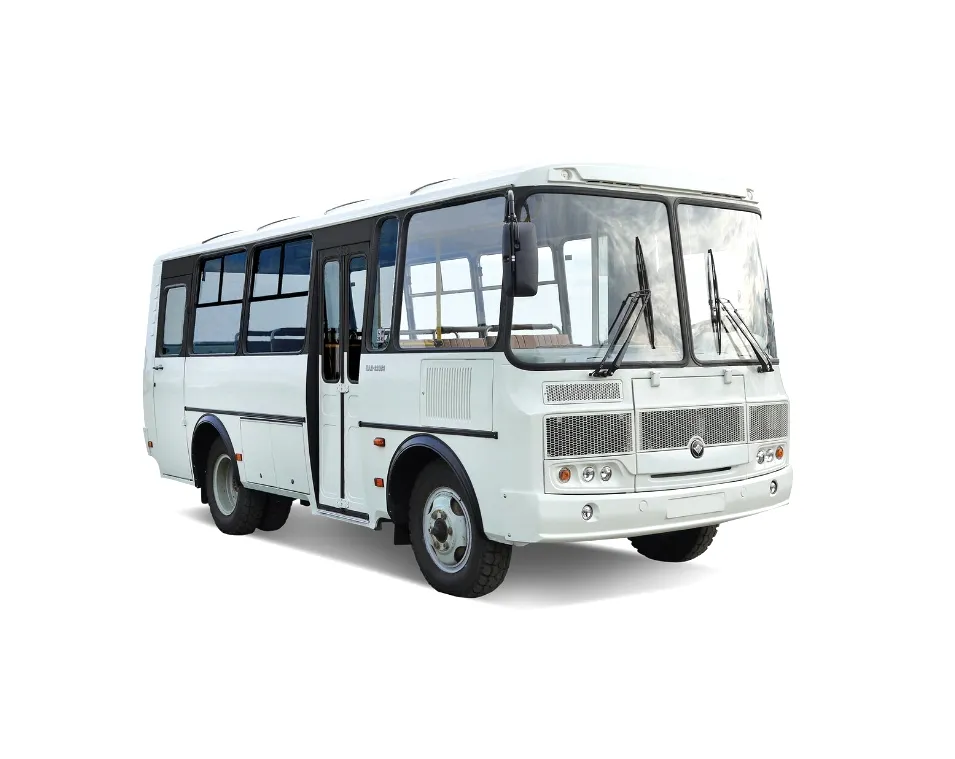

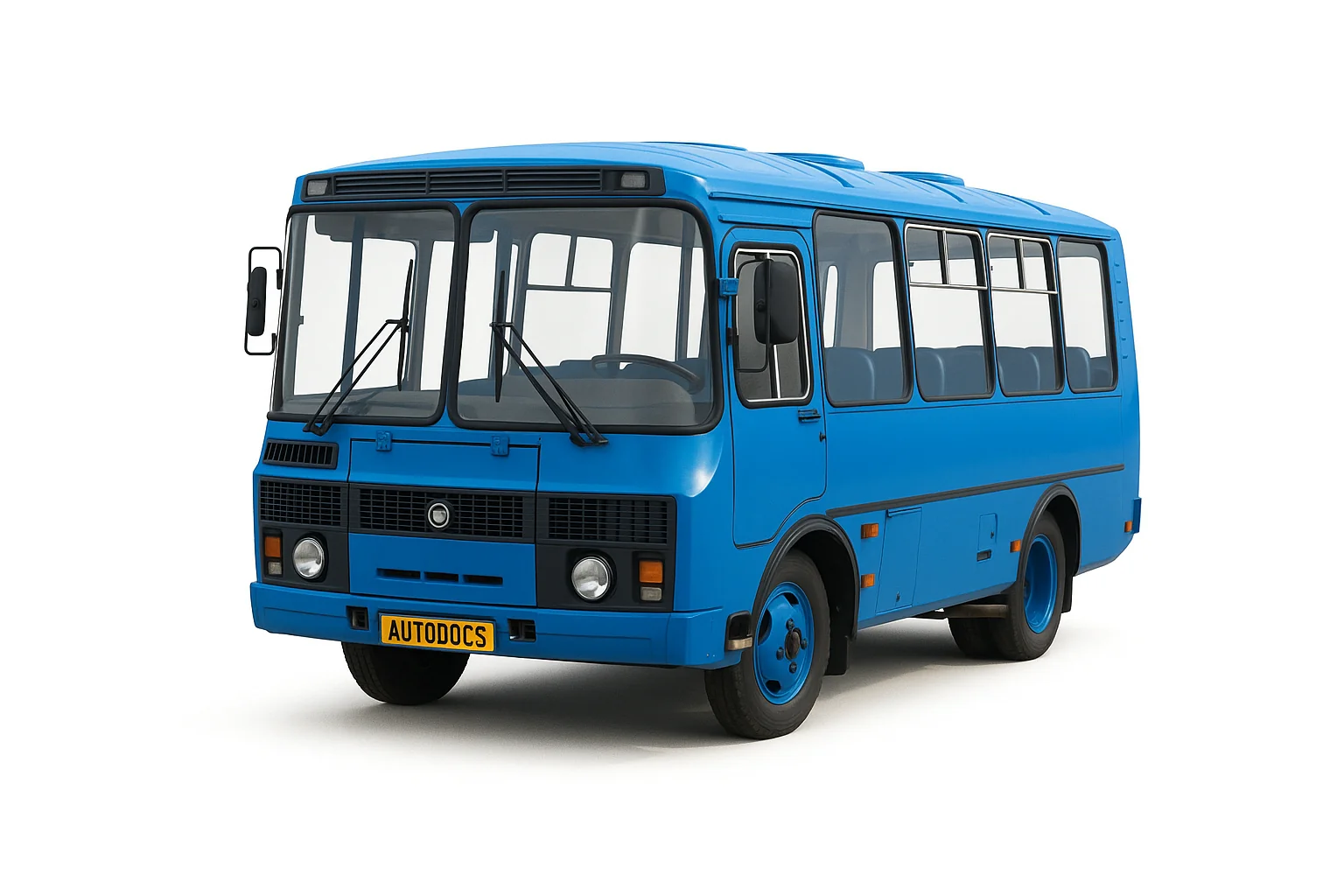

Паз 3205 базовый автобус малого класса, который выпускается с 1989 года по настоящее время как с дизельными, так и бензиновыми двигателями в различных модификациях и рестайлинговых версиях, таких как Паз 32053, Паз 32054 и Паз 4234. В данной статье мы представим описание предохранителей и реле Паз со схемами блоков и местами их расположения. В заключении предложим скачать электрические схемы электрооборудования паз 32053.
Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и модификации Вашего Паз. Сверяйте назначение со своей схемой на обратной стороне защитной крышки либо иной технической документацией.
Содержание
Блок силовых предохранителей
Блок силовых предохранителей выполненный в виде плавких вставок высокой мощности БПР-5-4, расположенный в ящике АКБ с правой стороны. Может включать дополнительные обычные предохранители, с левой стороны блока.
| № | A | Описание |
|---|---|---|
| 1 | 90 | Генератор |
| 2 | 40 | Габаритные фонари |
| 3 | 60 | Блок предохранителей, фары, зажигание |
| 4 | 60 | Блок предохранителей |
| 5 | 20 | АБС |
| 6 | 25 | Подогреватель |
| 7 | 10 | Аварийный режим |
| 8 | 10 | Розетка ящика АКБ |
Блоки реле
Блок в моторном отсеке
Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.
| № | Описание |
|---|---|
| 1 | реле поворотов и аварийной сигнализации |
| 2 | реле заднего противотуманного фонаря |
| 3 | реле ближнего света фар |
| 4 | реле дальнего света фар |
| 5 | реле сигналов торможения |
| 6 | реле аварийной сигнализации |
| 7 | реле звукового сигнала |
| 8 | реле противотуманных фар |
| 9 | реле отключения АКБ |
| 10 | реле отключения возбуждения генератора |
Отдельно размещается реле разгрузки цепи возбуждения генератора – около самого генератора.
Блок в салоне
Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.
Блоки предохранителей
Находятся под панелью приборов.
Вариант 1
Характерен для более старых моделей и состоит из 2 отделов
| № | A | Назначение |
|---|---|---|
| Левый блок | ||
| 1FU1 | 8 | Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей |
| 1FU2 | 8 | Питание выключателя плафона водителя, аварийного выключателя |
| 1FU3 | 16 | Питание приборов, блока АБС, система зажигания |
| 1FU4 | 8 | Питание контрольных ламп, выключателя фонарей заднего хода |
| 1FU5 | 8 | Питание левого стеклоочистителя |
| 1FU6 | 8 | Питание циркуляционного насоса |
| 1FU7 | 8 | Питание выключателя стекло омывателя, комбинации приборов и вольтметра |
| 1FU8 | 16 | Питание противотуманных фонарей |
| 1FU9 | 8 | Питание габаритных фонарей правой стороны |
| 1FU10 | 8 | Питание габаритных фонарей левой стороны |
| Правый блок | ||
| 2FU1 | 16 | Питание реле звуковых сигналов, осушителя воздуха |
| 2FU2 | 16 | Питание выключателя обдува ветрового стекла |
| 2FU3 | 16 | Питание выключателя плафонов салона, подкапотной лампы и розетки |
| 2FU4 | 8 | Питание выключателя плафонов салона правой стороны |
| 2FU5 | 8 | Питание фары левой “Дальний свет” |
| 2FU6 | 8 | Питание фары правой “Дальний свет” Питание контрольной лампы “Дальний свет” |
| 2FU7 | 8 | Питание фары левой “Ближний свет”, выключателя задних противотуманных фонарей |
| 2FU8 | 8 | Питание фары правой «Ближний свет» |
| 2FU9 | 8 | Питание правого стеклоочистителя, фонари стоп-сигнала |
| 2FU10 | 8 | Запасной |
Вариант 2
Состоит из 3 отделов (плат предохранителей).
I – с 1FU1 по 1FU13; II – с 2FU1 по 2FU13; III – с 3FU1 по 3FU13
| № | A | Обозначение |
|---|---|---|
| 1FU1 | Резерв | |
| 1FU2 | 10 | Управление дверями салона с места водителя; Спидометр электронный |
| 1FU3 | 10 | Реле поворотов; Аварийная сигнализация |
| 1FU4 | 10 | Осушитель воздуха; Спидометр электронный |
| 1FU5 | 10 | Электромагнитный клапан останова, Зажигание |
| 1FU6 | 10 | Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов |
| 1FU7 | 10 | Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания |
| 1FU8 | 10 | Управление подогревателем жидкостным |
| 1FU9 | 10 | Циркуляционный насос, Противотуманные фонари |
| 1FU10 | 10 | Стеклоомыватель; Указатель напряжения |
| 1FU11 | 15 | Сигналы звуковые |
| 1FU12 | 10 | Фонари габаритные правые; Плафоны освещения двери |
| 1FU13 | 10 | Фонари габаритные левые; Лампы подсветки приборов |
| 2FU1 | Резерв | |
| 2FU2 | 10 | Плафоны освещения правой стороны салона |
| 2FU3 | 10 | Стеклоочиститель левый |
| 2FU4 | 15 | Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света |
| 2FU5 | 10 | Электродвигатель обдува бокового стекла |
| 2FU6 | 15 | Электродвигатель обдува ветрового стекла |
| 2FU7 | 15 | Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07) |
| 2FU8 | 15 | Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2 |
| 2FU9 | 15 | Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем |
| 2FU10 | 10 | Фара головная левая дальнего света |
| 2FU11 | 10 | Фара головная правая дальнего света; Лампа контрольная “Дальний свет” |
| 2FU12 | 10 | Фара головная левая ближнего света |
| 2FU13 | 10 | Фара головная правая ближнего света |
| 3FU1 | Резерв | |
| 3FU2 | 10 | Устройство ограничения скорости (для ПАЗ-32053-77) |
| 3FU3 | 15 | Питание света фар, реле ближний свет фар / дальний свет фар |
| 3FU4 | 15 | Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека |
| 3FU5 | 10 | Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70) |
| 3FU6 | 10 | Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70) |
| 3FU7 | 10 | Фары противотуманные |
| 3FU8 | 10 | Обогрев зеркал заднего вида |
| 3FU9 | 10 | Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования |
| 3FU10 | 10 | Резерв |
| 3FU11 | 10 | Привод двери. Экстренное открывание дверей |
| 3FU12 | 10 | Резерв |
| 3FU13 | 10 | ЭБУ двигателя, реле стартера |
Блок БПР 2.02
Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.
Электросхема ПАЗ
Больше информации про электрические схемы соединений ПАЗ 32053, можете узнать изучив данные схемы: “скачать“.
